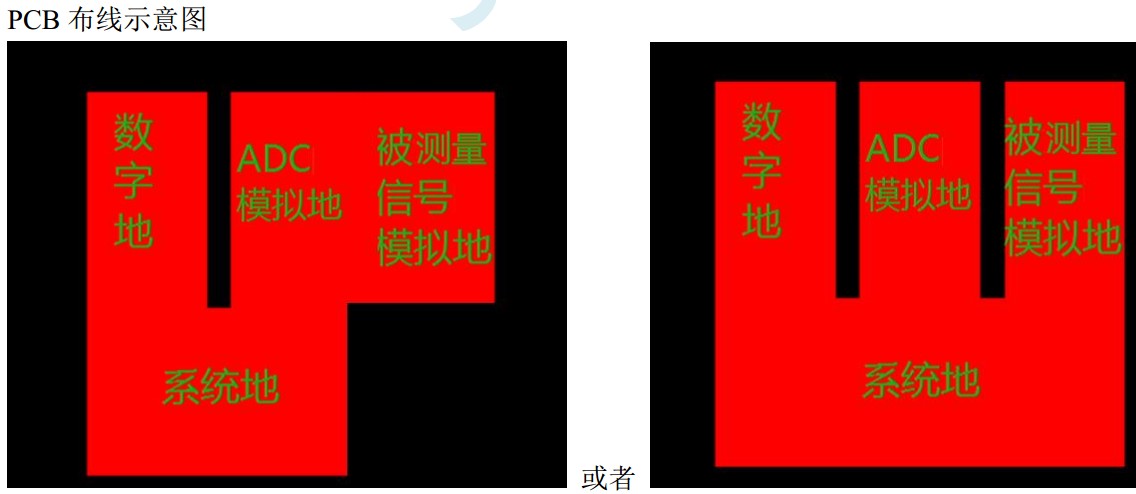

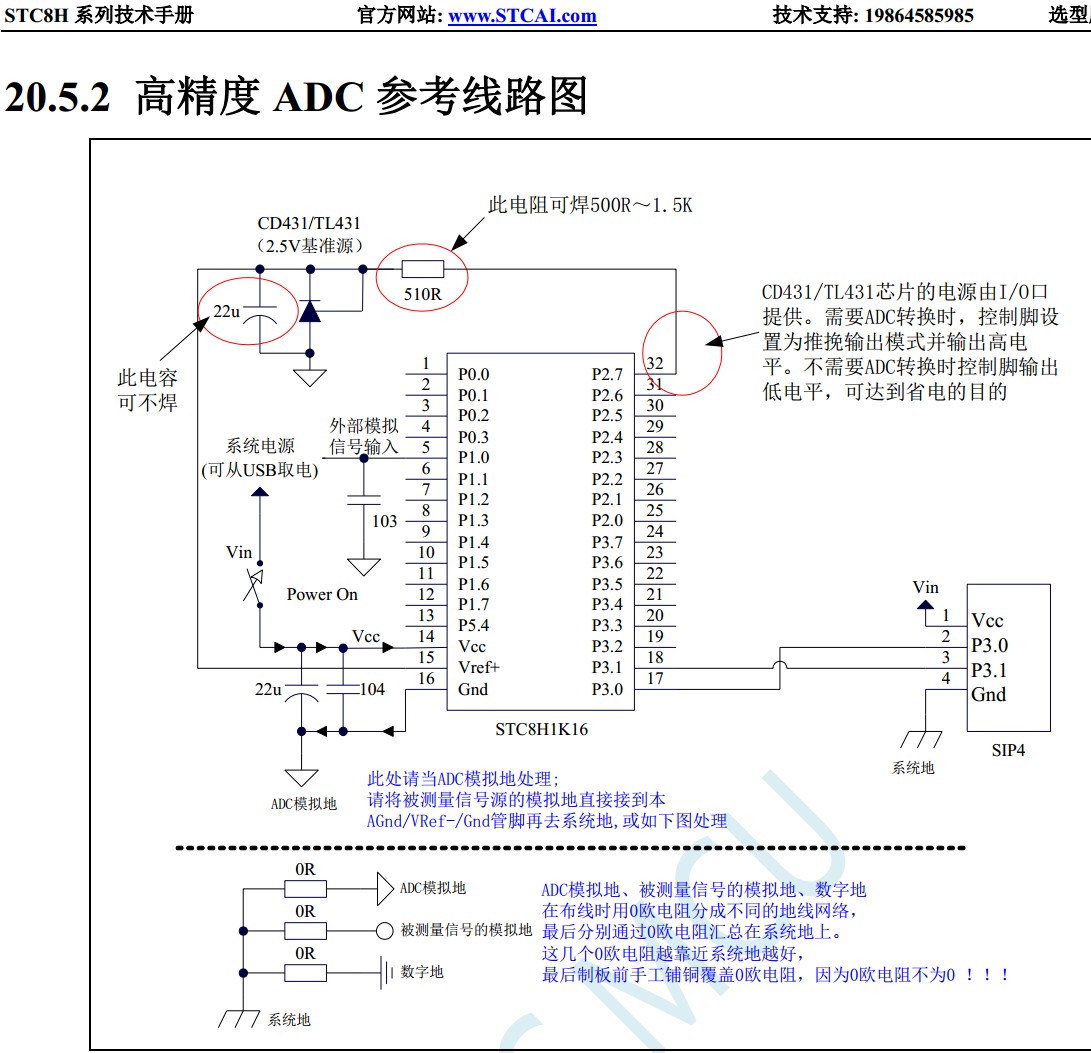

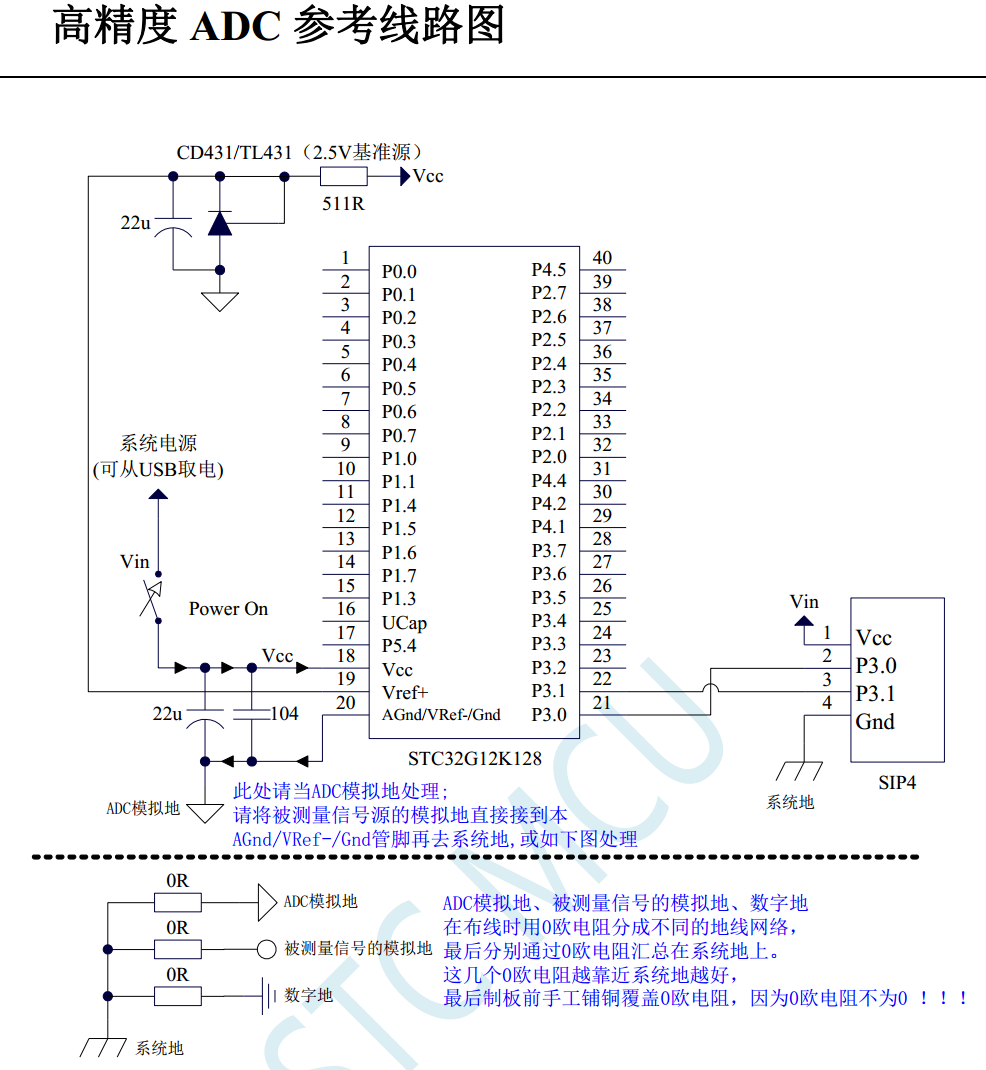

参考源的电源，TL431/CD431的电源，用 I/O供应

神***

参考源的电源，TL431/CD431的电源用 I/O供应，省电模式前，
I/O 输出低，不供电给 TL431/CD431,
这样可以关掉耗电的 TL431/CD431的电源







模拟输入口，ADCx, 比较器输入口，加个 0.01uF电容到地

梁***

TL431串联的电阻原则是：保证431有1mA以上的电流流过。

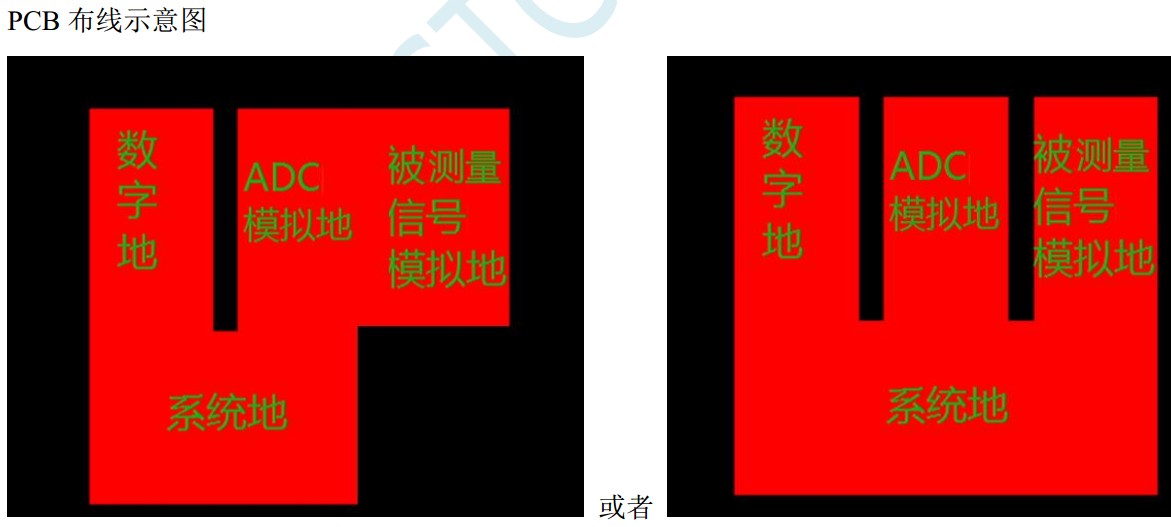

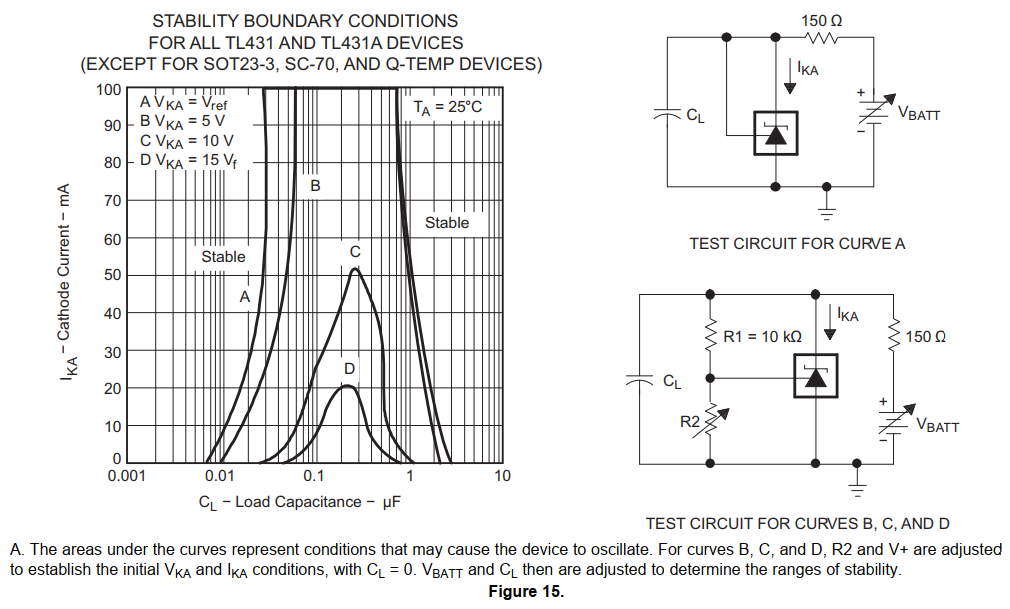

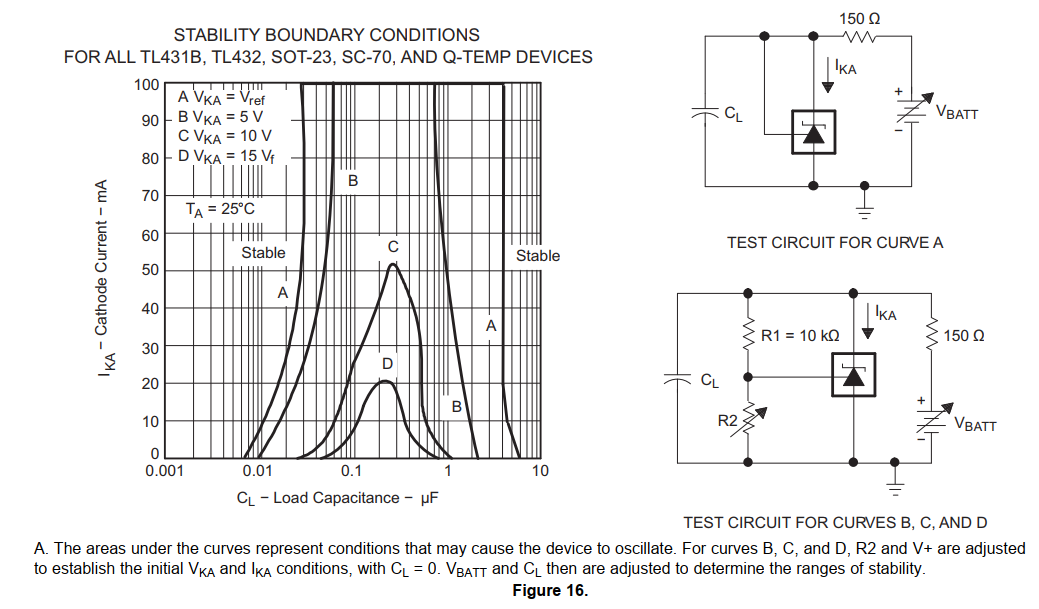

TL431两端的电容要小于5nF或大约7uF（通常10uF或以上），可以参考TL431手册中关于电容的说明曲线。
TL431是一个基准+放大的电路，这个电容不能随便放的。
外部模拟信号输入最好串联1K电阻，2个作用：
1、滤除尖峰干扰。
2、限流保护，当信号出现高于VCC或负电压时，限流保护IO。

并联电容的大小：

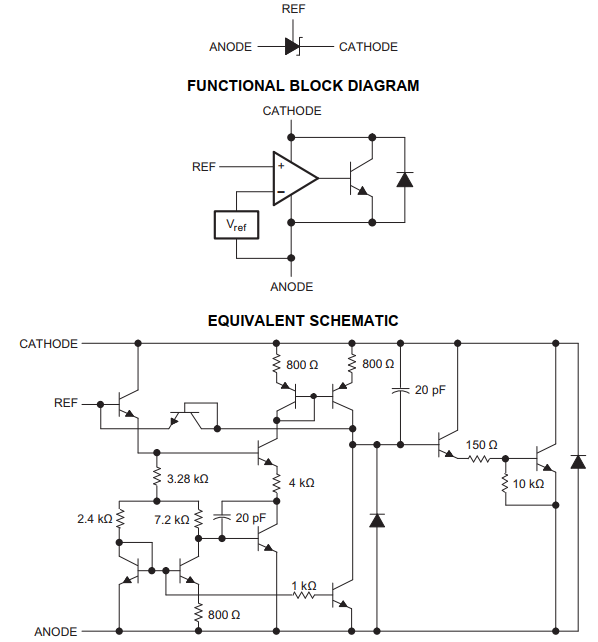

内部电路：

Debu***

妙啊

xxxe***

不错，学习了

神***

小白***

我做的TL431 2.5V基准源发烫严重怎么回事

ryh***

梁*** 发表于 2023-8-11 09:19
TL431串联的电阻原则是：保证431有1mA以上的电流流过。
TL431两端的电容要小于5nF或大约7uF（通常10uF或以 ...

照办了！

小涵***

小白*** 发表于 2024-7-24 11:14
我做的TL431 2.5V基准源发烫严重怎么回事

电阻选的多大阻值的？

梁***

小白*** 发表于 2024-7-24 11:14
我做的TL431 2.5V基准源发烫严重怎么回事

发烫意味着电流太大了，电阻太小了。一般1~5mA即可，哪怕是10mA，也不过25mW，最多微温。
