SPI的SCLK怎么计算

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2023-12-25 15:38:27

39

主题

204

回帖

651

积分

高级会员

积分
651
发表于 2023-5-26 16:35:47 | 显示全部楼层 |阅读模式

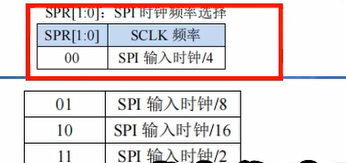

大家好,SPI的SLCK现在是多少?SCLK怎么计算得到?
SPI的SCLK怎么计算-1.png 谢谢
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:96
  • 最近打卡:2025-10-16 12:26:53

30

主题

1176

回帖

4470

积分

超级版主

积分
4470
发表于 2023-5-26 18:33:57 | 显示全部楼层
这要看你的SPI的时钟源选择的是哪个时钟

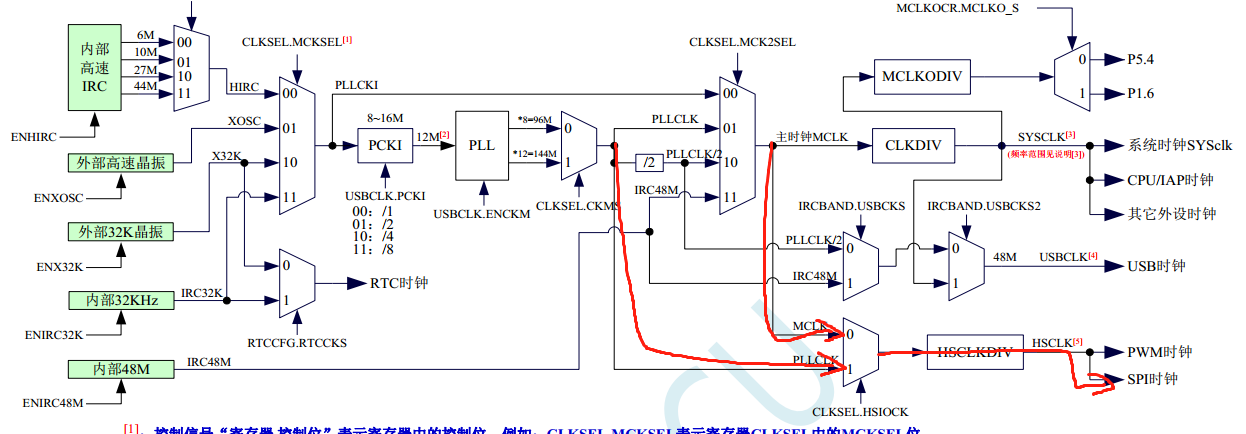

对于具有高速SPI的STC32G/F系列的单片机,SPI可以选择主时钟(CPU时钟分频前的时钟),也可选择PLL输出的高速时钟作为输入时钟,如下图

其他系列目前则是固定为CPU时钟


上面得到了SPI的输入时钟,再经过SPI模块内部对输入时钟进行分频,即可得到最终的SPI时钟
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2023-12-25 15:38:27

39

主题

204

回帖

651

积分

高级会员

积分
651
发表于 2023-5-26 19:22:01 | 显示全部楼层
zh*** 发表于 2023-5-26 18:33
这要看你的SPI的时钟源选择的是哪个时钟

对于具有高速SPI的STC32G/F系列的单片机,SPI可以选择主时钟(CPU ...

我现在使用STC8H单片机,如果选定11.0592MHz作为主频,那请教一下SPI的时钟为多少,谢谢。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:332
  • 最近打卡:2025-09-15 20:02:54

9

主题

327

回帖

4526

积分

荣誉版主

积分
4526
发表于 2023-5-26 19:57:24 | 显示全部楼层

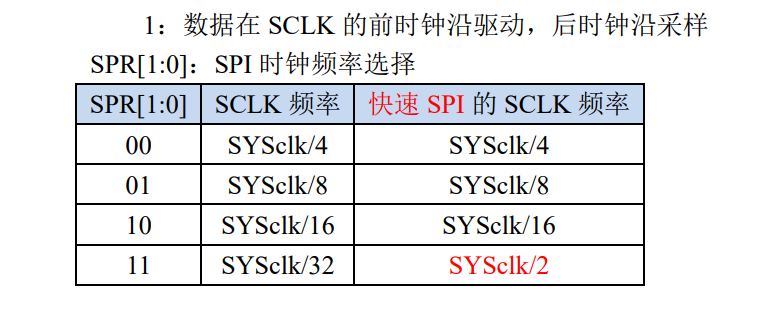

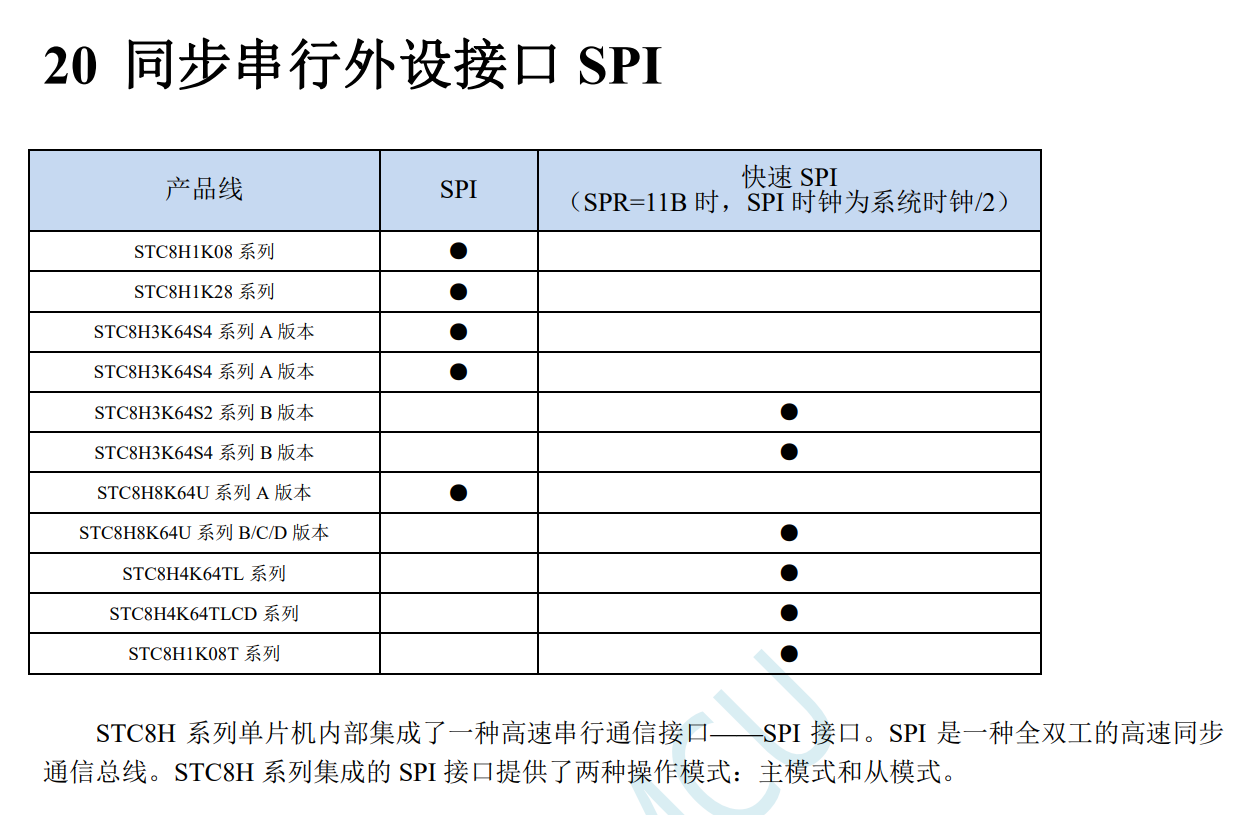

通过SYSclk算
Screenshot 2023-05-26 195558.png Screenshot 2023-05-26 195630.png
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:1
  • 最近打卡:2023-12-25 15:38:27

39

主题

204

回帖

651

积分

高级会员

积分
651
发表于 2023-5-29 10:12:45 | 显示全部楼层

了解,谢谢
