低功耗时的IO口问题

niyo*** · 发表于 2023-5-20 17:10:54

大家好，在一个低功耗电路中，使用准双向口，使用下面那种电路好呢？

niyo*** · 发表于 2023-5-20 18:57:59

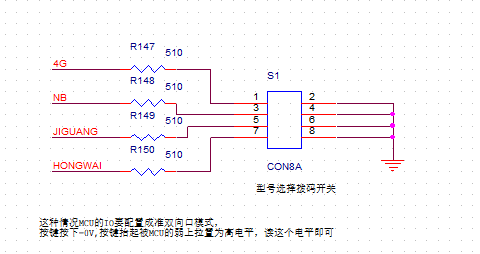

我曾经想用下面这个图，使用准双向口，然后把IO置高，读IO口电平，但是后来一想，这样不对，读出来的永远是高电平

梁*** · 发表于 2023-5-21 11:40:15

本帖最后由梁工于 2023-5-21 11:44 编辑

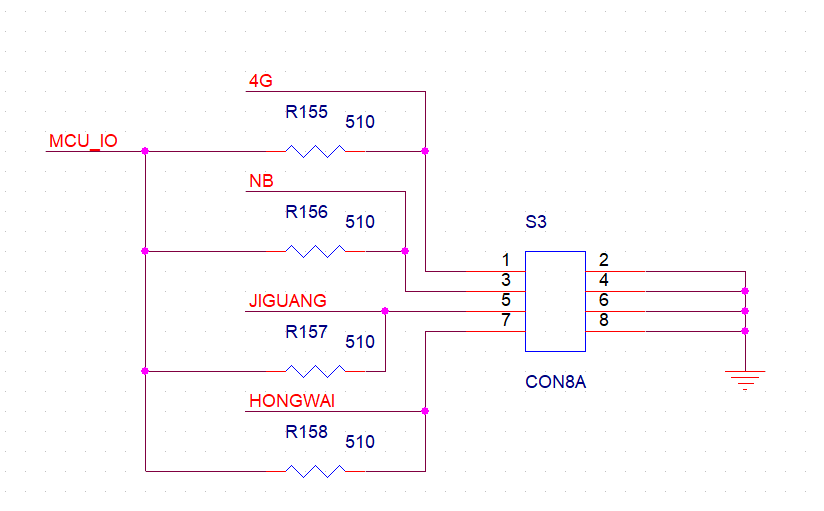

上图，睡眠时MCU_IO输出低电平就不耗电了。

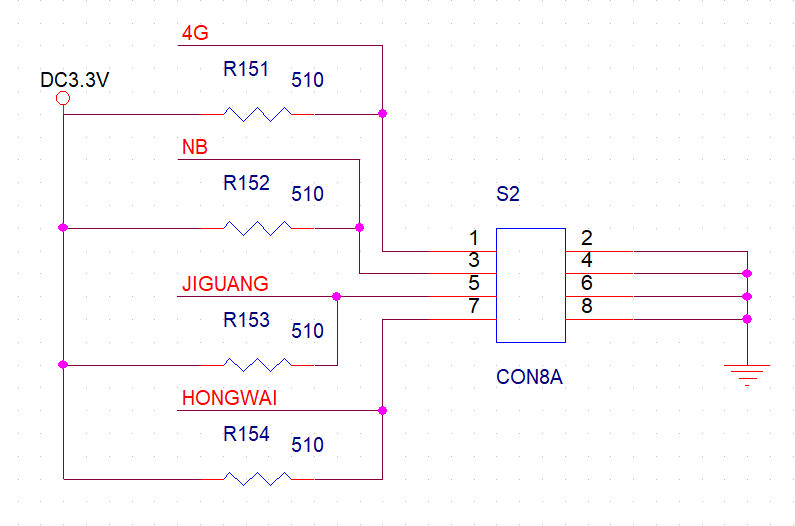

下图不行，会耗电的。

梁*** · 发表于 2023-5-21 11:42:49

niyo*** 发表于 2023-5-20 18:57
我曾经想用下面这个图，使用准双向口，然后把IO置高，读IO口电平，但是后来一想，这样不对，读出来的永远是 ...

可以的，这是我常用的，因为串了电阻，IO很安全。
设置为准双向口，读入时，输出高电平，延时1us读入状态，然后然后输出低电平不耗电。

niyo*** · 发表于 2023-5-24 18:02:58

明白，谢谢！

不是*** · 发表于昨天 08:34

梁*** 发表于 2023-5-21 11:40
上图，睡眠时MCU_IO输出低电平就不耗电了。
下图不行，会耗电的。

这个可以的
