关于Ai8051u的学习历程

芯***

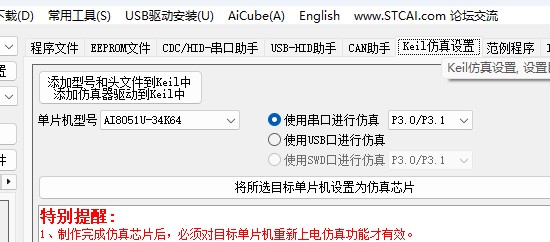

首先，在小程序中添加芯片型号，keil仿真设置

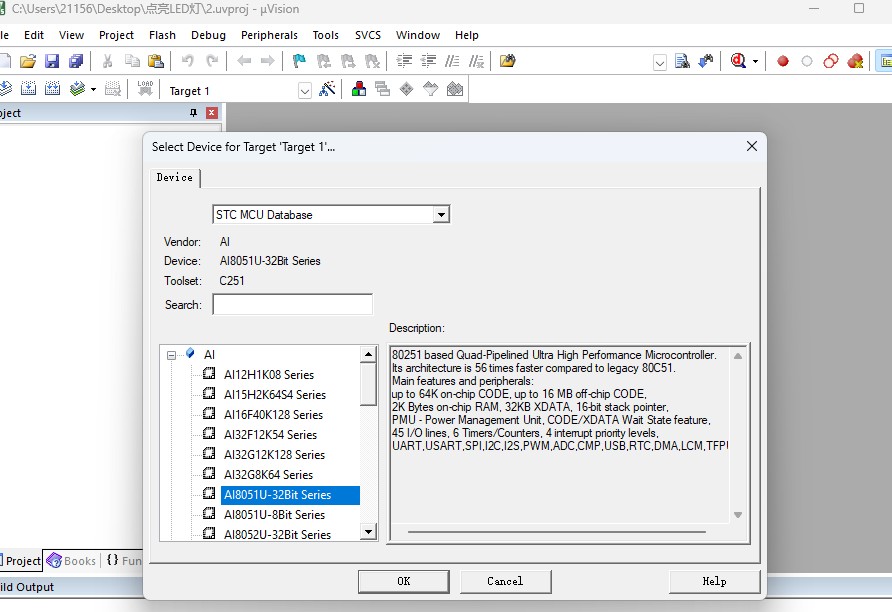

接着打开keil软件，按照如下步骤进行操作，选择所采用的芯片

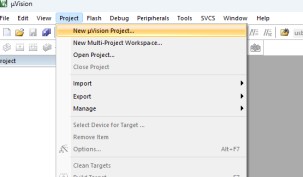

1.新建项目

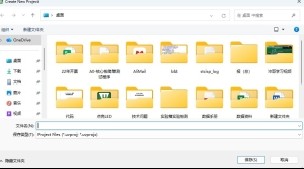

2.选择项目路径

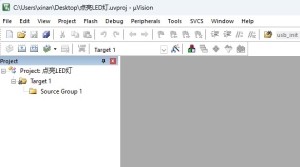

前两步操作之后的结果如下

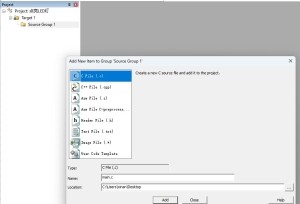

3.新建main主函数



选择编译的语言，c语言，保留路径如上

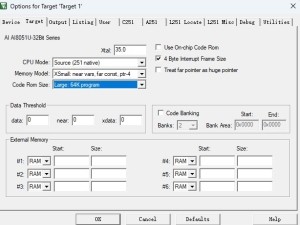

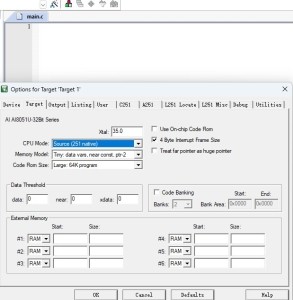

4.接下来点击魔法棒，选择target选项，对cpu模式进行选择，选项卡中的cpu mode进行选择，由于AI8051限制我们选择c251即可，同时勾选右侧的4字节

所有设置如下图

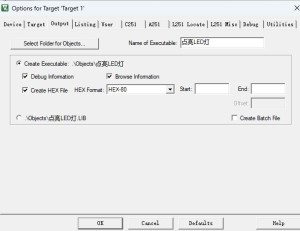

接着切换output选项卡，生产hex文件，由于代码在64k下，选择hex80即可，同时勾选右侧文件生成create

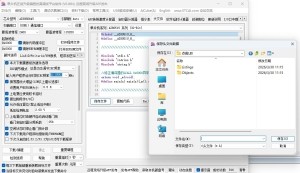

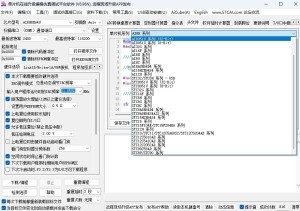

5.下载头文件，使用官方Aicube-isp小程序进行下载，注意芯片型号一定要选对，同时选择文件格式keil的c语言模式

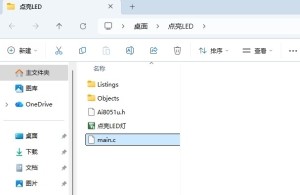

保存文件至main函数所在的文件夹里，文件名为所选用单片机型号，如“Ai8051u.h”

保存成功后显示如下

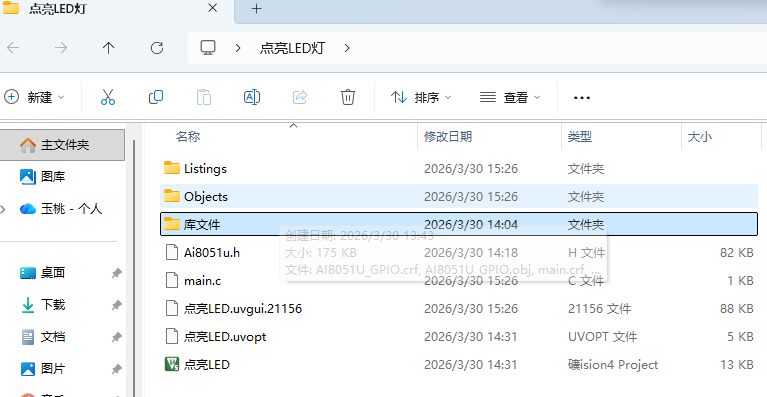

添加库文件，将库文件移动至keil创建项目的目录下

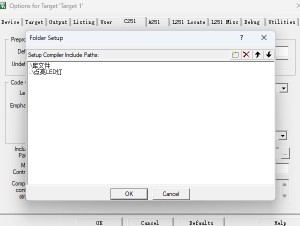

在魔法棒中切换到c251选项卡，include paths，添加库文件，头文件路径

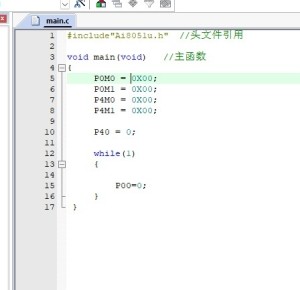

编写代码如下

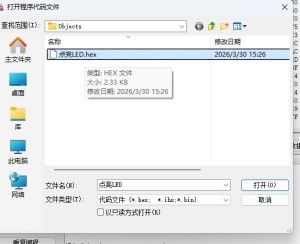

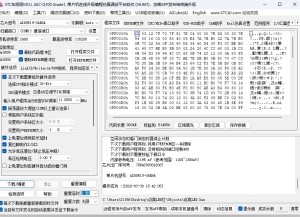

6.打开烧录小程序，进行烧录，首先打开程序文件，obj中选中hex文件

在烧录箱中进行下载，具体操作为先进行长按断电，长按p32，再松开电源开关，接着松开p32，即可进行下载，通信地址变成如下时可以进行下载（左下角点击下载）

按键如上图

烧录按键如上图

下载成功后如图

点自动下载，之后再次断电下载（如上操作），每当文件代码有变动时，都需要重新断电下载（注意查看hex文件是否为最新编译的结果）

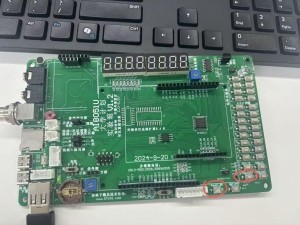

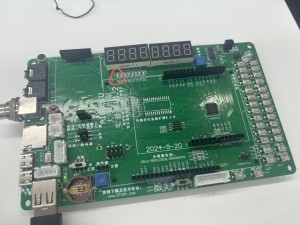

最终实验效果如下，圈中的灯亮起

芯***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96T 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

芯***

第四节

前置工作：官网下载usb库函数，使用的硬件仍为Ai8051u试验箱，接着如下操作

1.将上一节的全部文件复制到下载的usb示范文件中

点击cdc查询模式的文档



将如下两个文件复制到示范文件中，主要是lib文件和.h文件



左键双击group1，添加lib文件，如果查找不到lib文件，则有可能是文件查找范围没有切换，需要切换至全部文件





调用新添加的.h文件

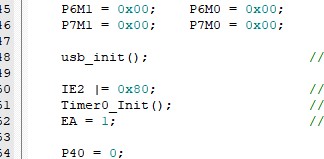

最终所有代码如下

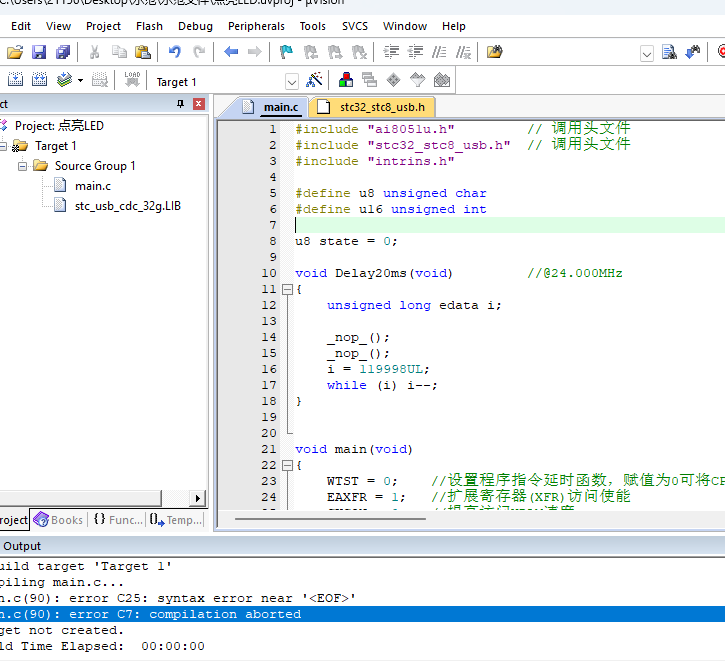

编译结果显示重复引用，得在烧录小程序里更改官网名定义，此为官方定义自动进入下载的字符


自定义更改后依旧失败

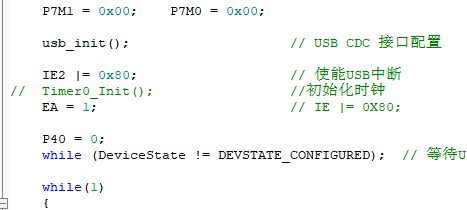

删除部分段落后，再无错误，删除char定义的三行代码后，上半部分段落如下，下半部分保持不变

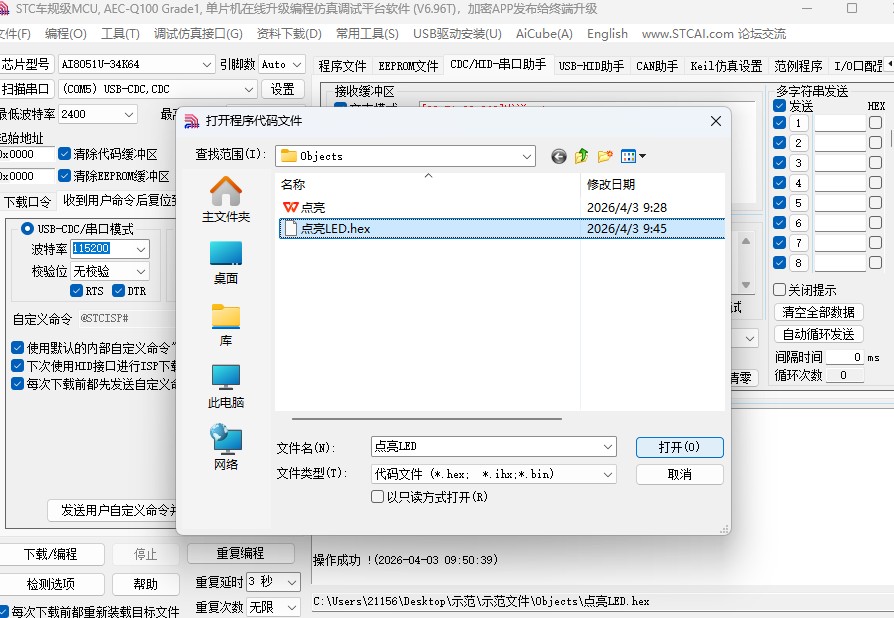

接着进入烧录小程序打开最新程序文件，obj中找到hex文件

下载成功如下显示

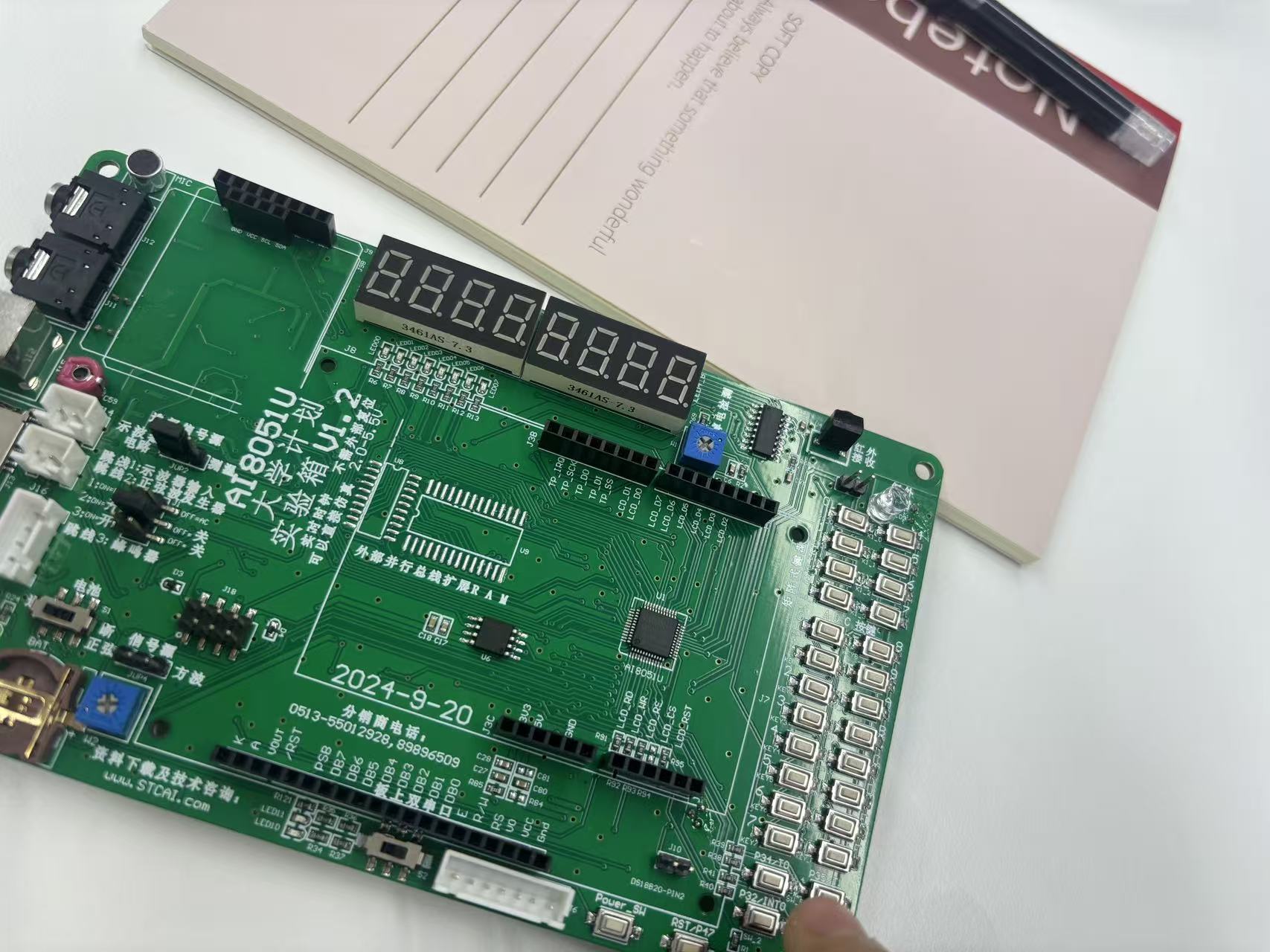

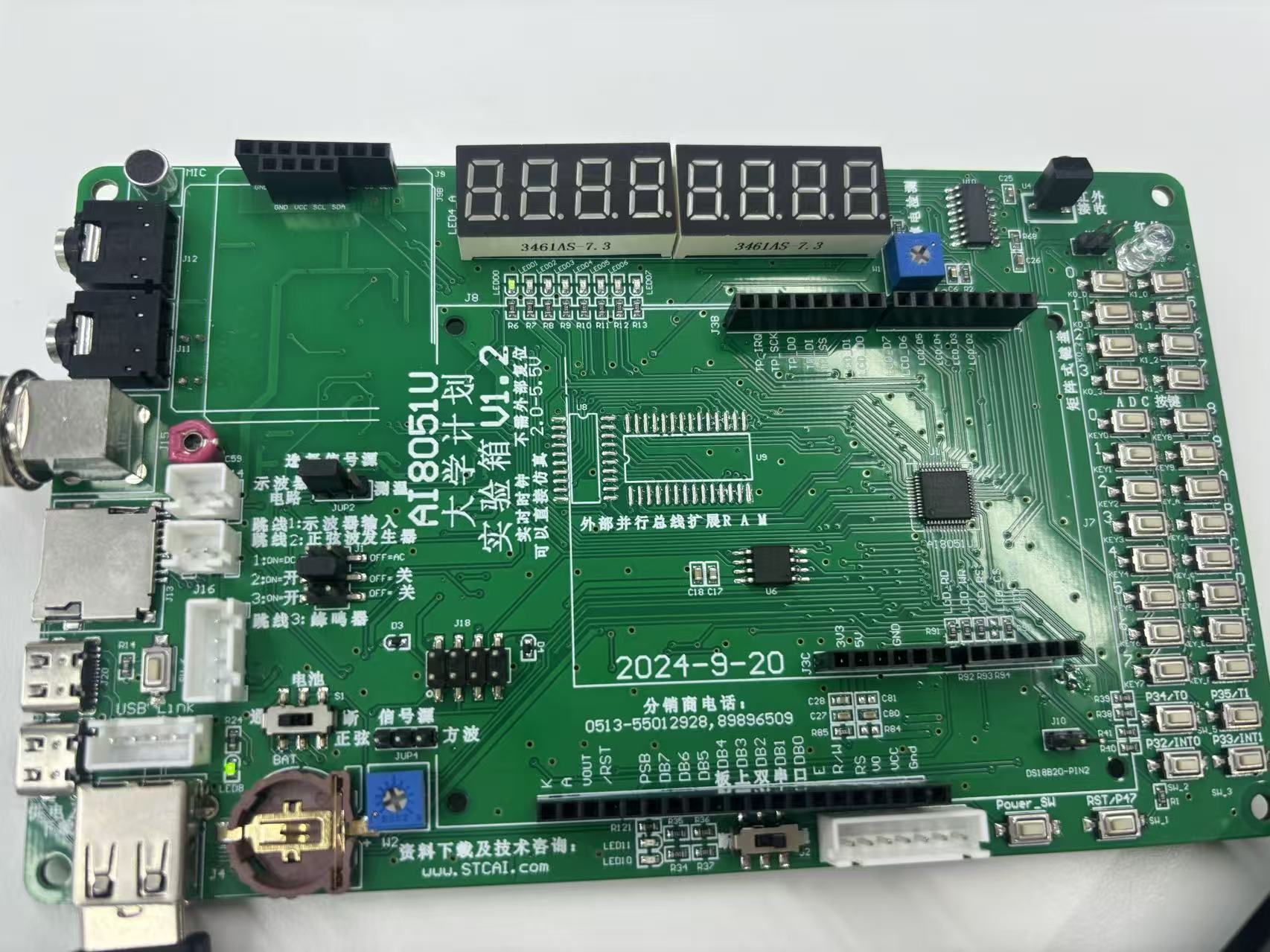

硬件显示为如下图








第六节

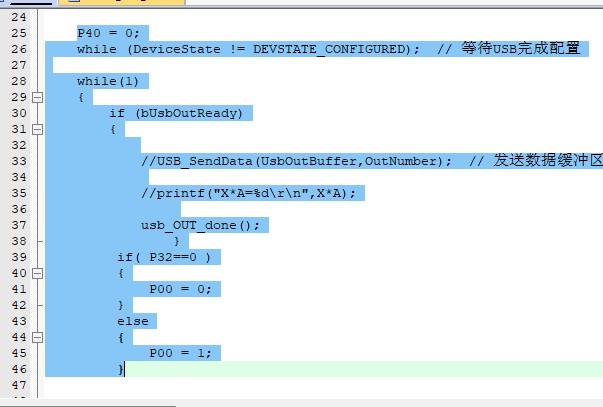

首先打开前面的代码，修改如下，删除定义的X,A赋值语句

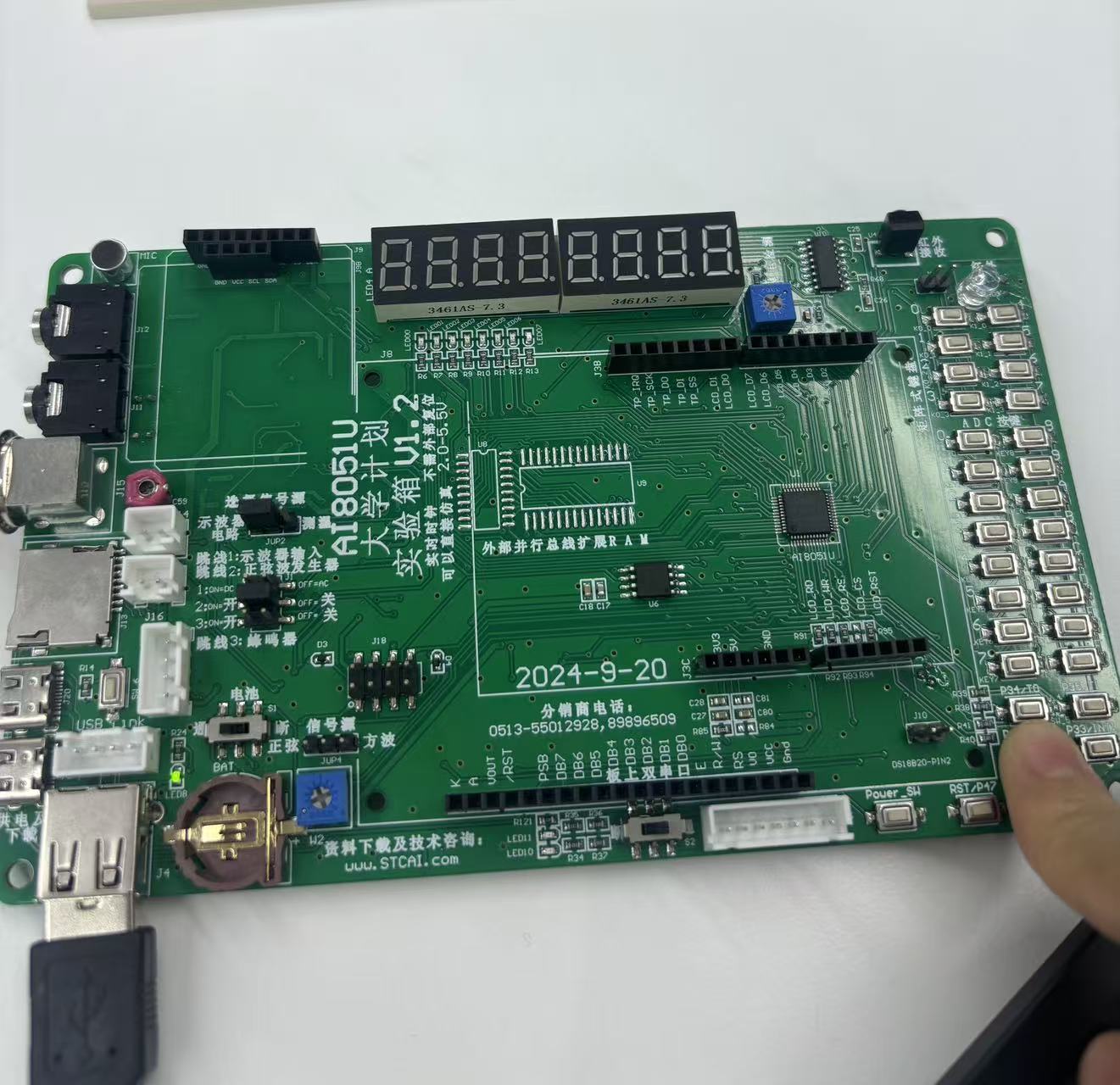

不按时灯不亮

按下之后灯亮，实验1结束

实验2代码所需修改部分如下

灯常亮

按下之后灯灭

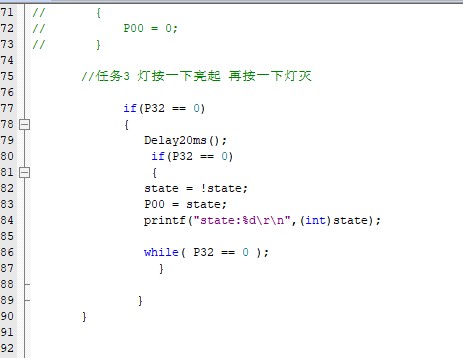

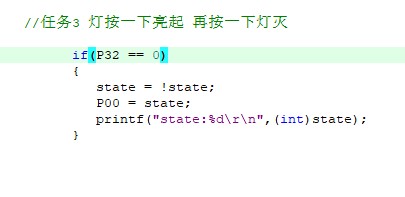

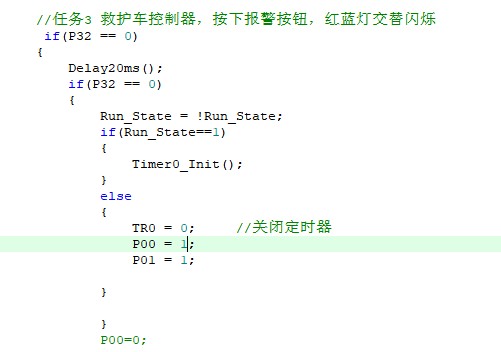

实验3代码如下

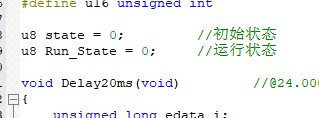

但是上面这串代码实操时，灯会有一瞬间出现频闪，想要解决这个问题可以通过新增一段延时函数来修正，具体修改如下

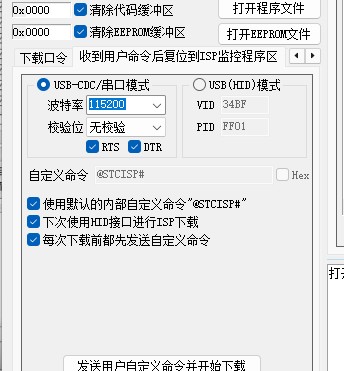

在烧录小程序中进行如下更改，记得更新hex文件

芯***

第五节 首先把上一个帖子的代码打开，打开h文件（在头文件引用用将双引号内.h文件选中，右键open document打开文件），将define printf—HID前面的斜杠去掉，意思为将此功能打开，修改完毕之后重新编译 接着打开main主函数，对如下部分进行修改，“\r\n”为换行字符，注意，双引号为英文状态输入法下才有效 注意串口更换，否则就会像我这样。同时注意在程序文件打开最新的hex文件 更换串口usb-cdc串口模式，才能进行下载，下载完成效果如下 展示成果如下 如果想要进行简单运算，首先需要对代码进行修改，定义参数 赋值 修改输出内容，改为你想让它执行的运算 打开烧录软件，在keil中更新最新hex文件，在烧录中打开 下载 发送数据，得到如下结果 硬件显示如下 如果需要进行判断则对部分代码进行如下修改 将keil生成的hex文件更新，再重新烧录，发送数据后显示如下

芯***

第七节

1.灯每3秒闪烁一次，按下p32时进行计数

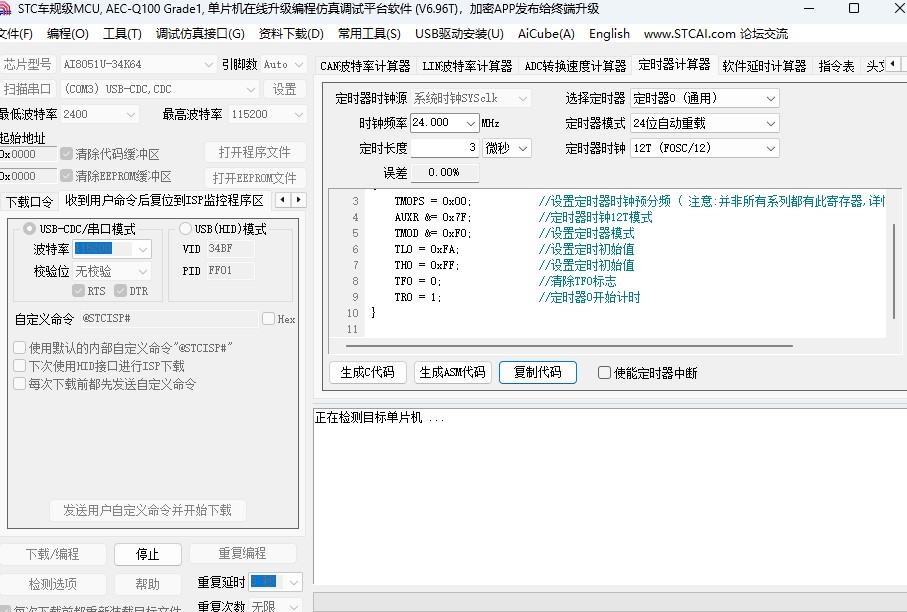

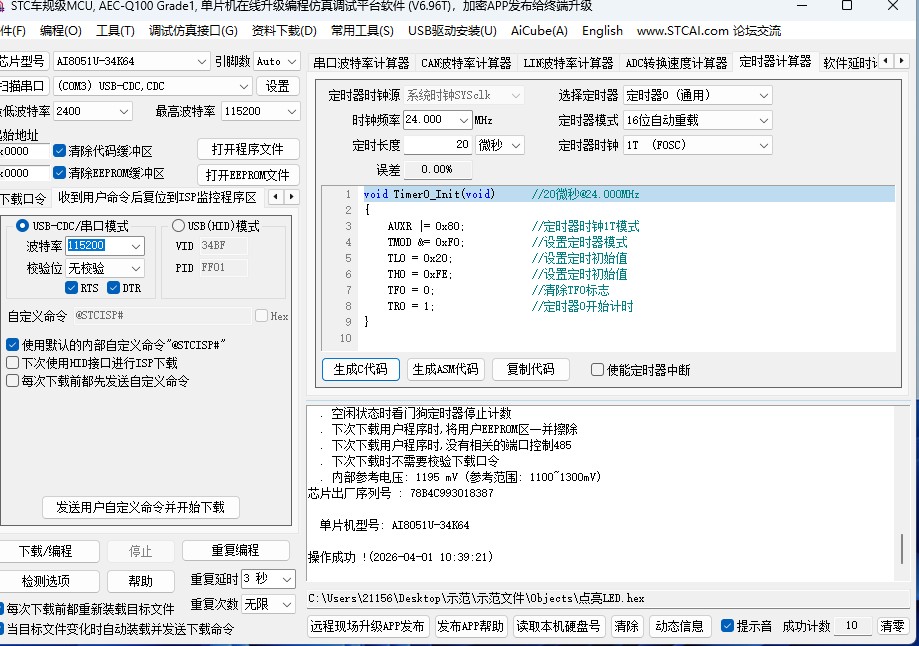

首先在烧录小程序中调用时钟代码，硬件选择和生成的时钟代码频率要一样，都选择24MHz





生成c语言代码，插入到如下的位置

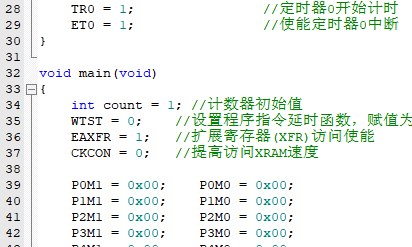

再对时钟进行初始化


为时钟初始赋值

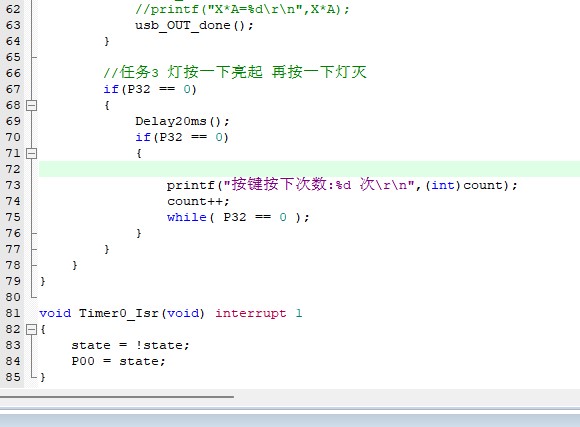

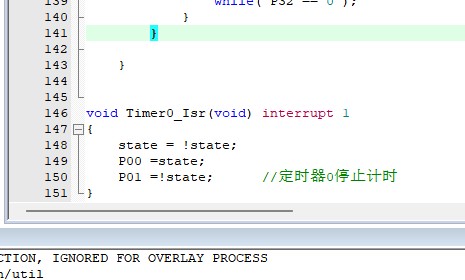

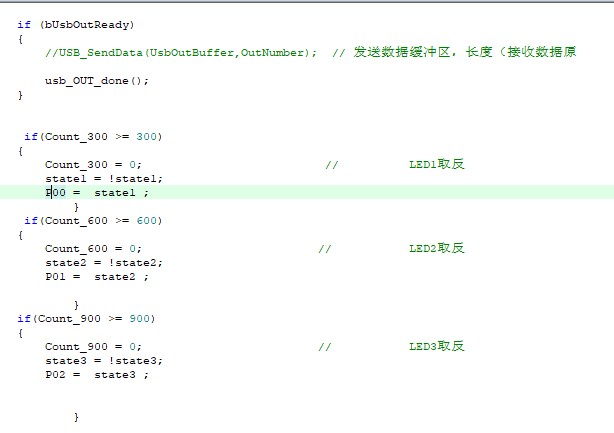

再将中断函数插入，对if语句进行修改



进入烧录小程序，进行修改如下


打开最新hex，进行烧录

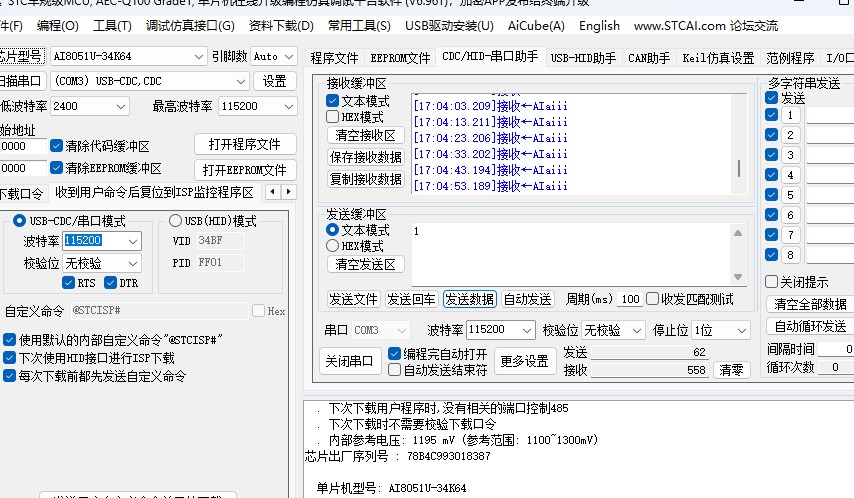

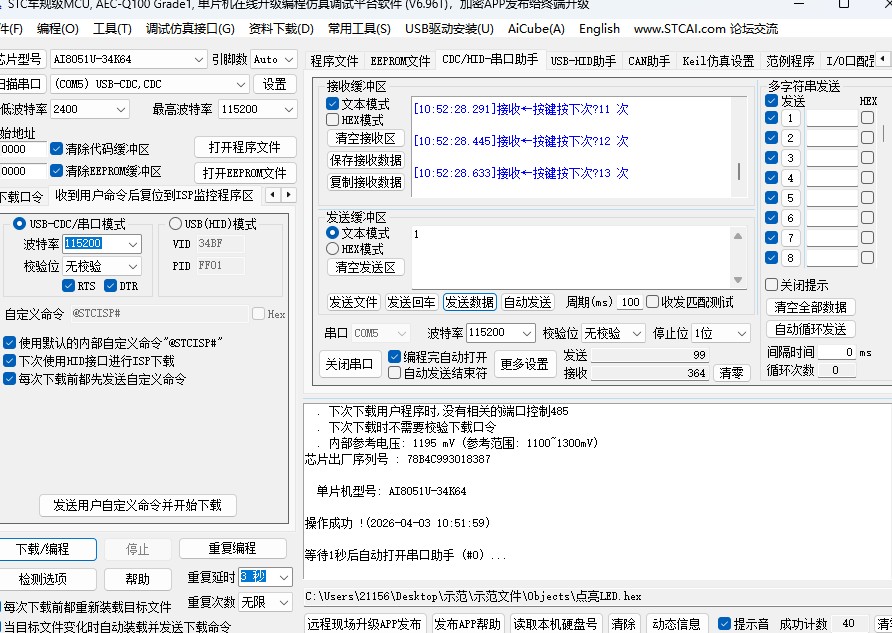

按下按键p32，打开串口工具之后即可观察到如下情况

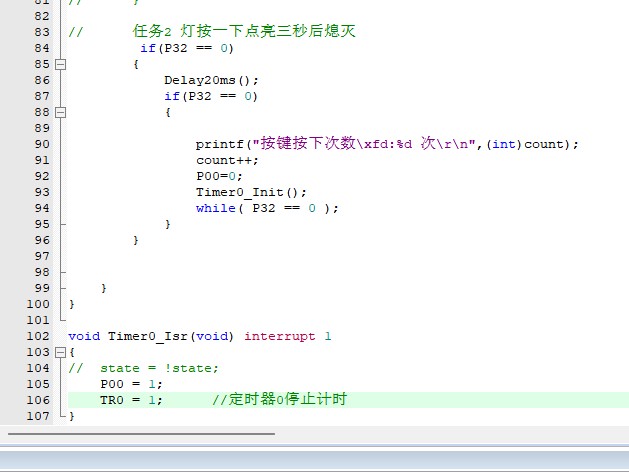

2.按下之后三秒灭


先将灯打开，对其进行初始化，计数3秒之后打断，停止计数灯灭


3.先为跑马灯进行初始状态设定

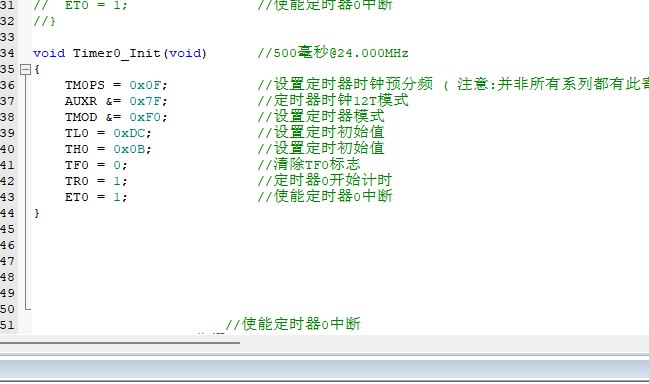

将时钟改为500毫秒，替换原来三秒的时钟


当按下p32，灯开始闪烁时，对时钟进行初始化，如果按下p32灯没有闪烁，则关闭定时器，两个灯都关掉

芯***

第八节

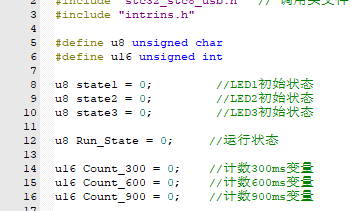

1，首先依旧使用上一节的代码，对LED初始状态进行初始化，同时修改时钟延迟时间

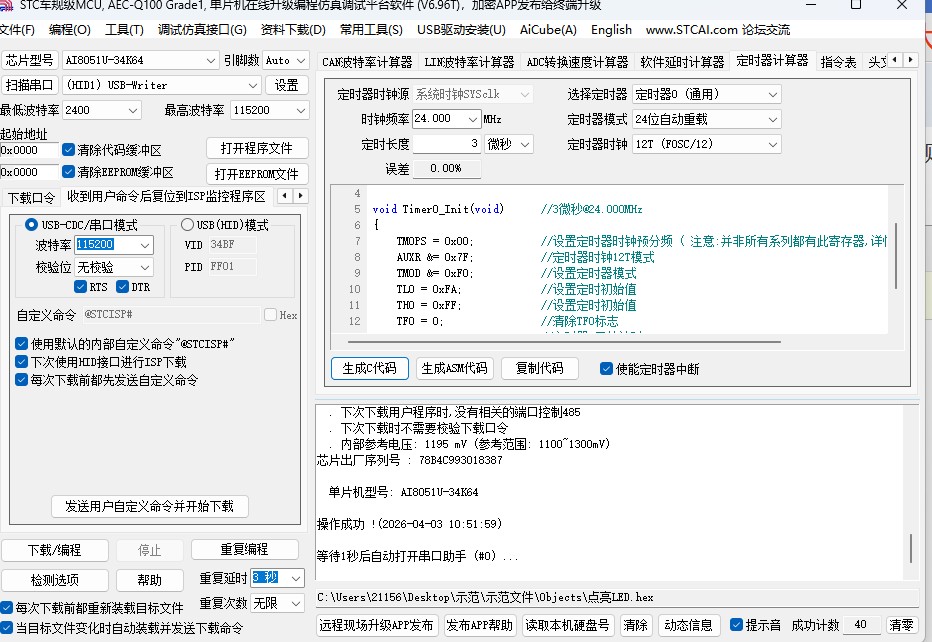

定时器频率都改为24MHz，修改如下

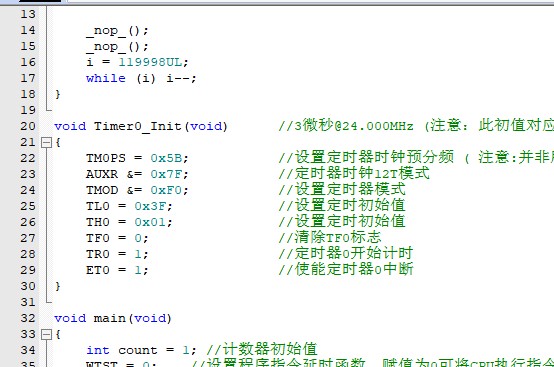

打开定时器初始化，对if语句进行如下修正

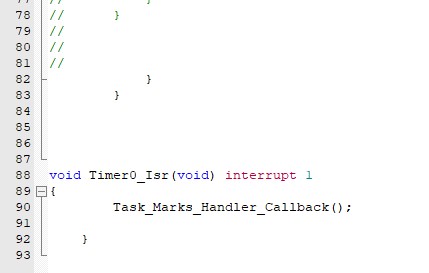

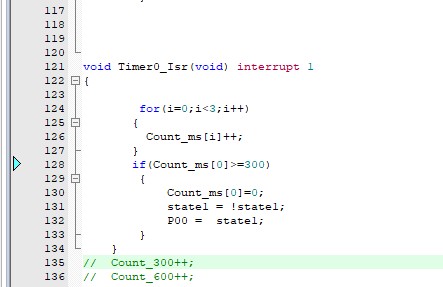

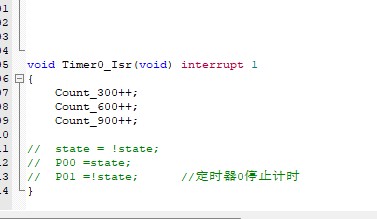

对中断函数进行如下修改




实物每个灯每次3ms亮一次



2，不使用冗杂的语句，使用for语句实现延迟

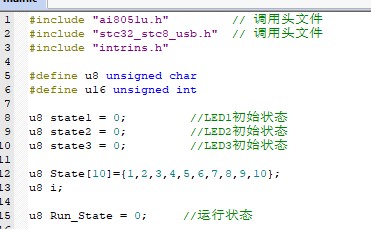

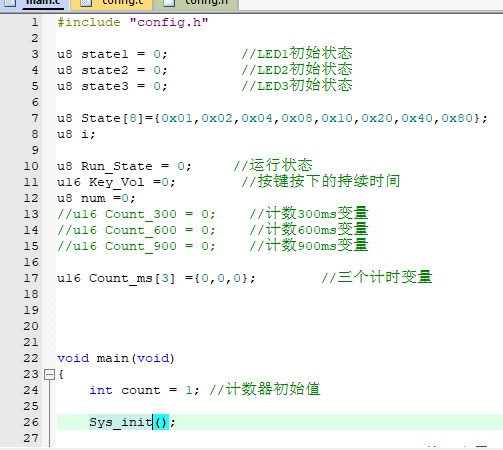

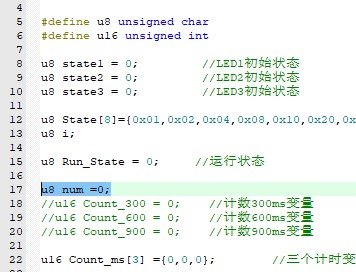

首先定义数组



再定义计数变量


撰写新的延迟3ms的代码


实物为第一个灯实验现象为间断几秒的频闪

3，跑马灯

用数组进行对灯的点亮顺序进行一个说明，接着将u8 num进行初始化





对if语句进行修改，当时钟计数大于等于500次时
将状态至零，p0-p7引脚的灯状态取反，num继续加，从零加到7，大于7时，num又清零

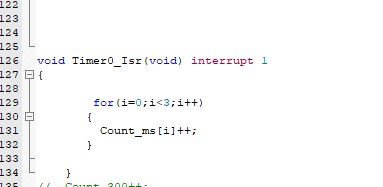

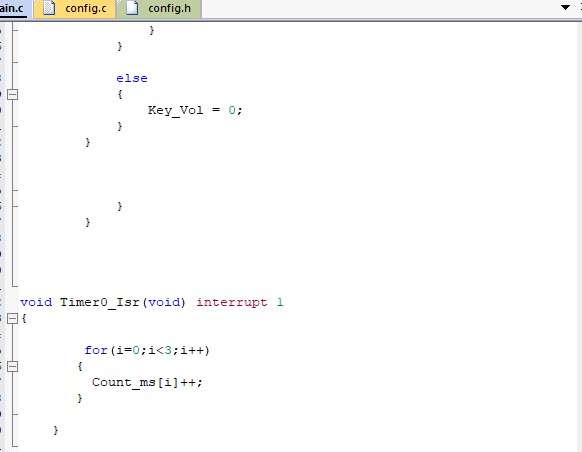

由于在for语句中已经进行清零，上面修改的中断函数还需要进行修改




最终实验现象为p0-p7的灯依次亮起熄灭，跑马灯成功



4，

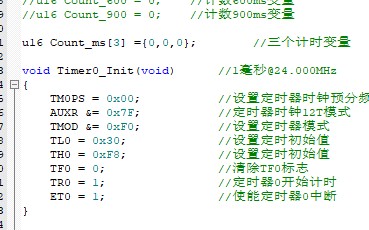

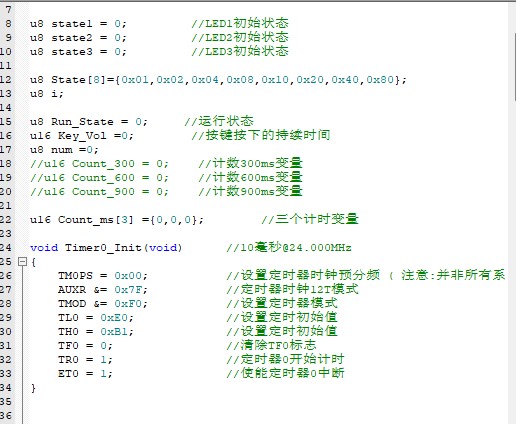

定义按键按下持续时间，修改定时器，24MHZ，24位，12T,延迟10ms

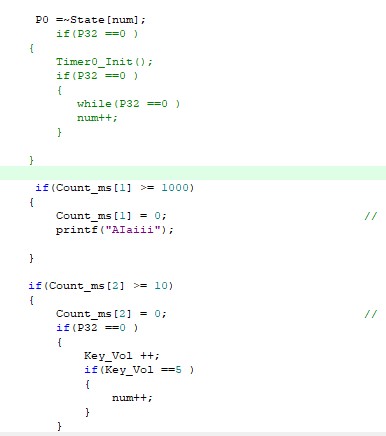

对for语句进行如下修改，使得每1s将所要打印的东西输出

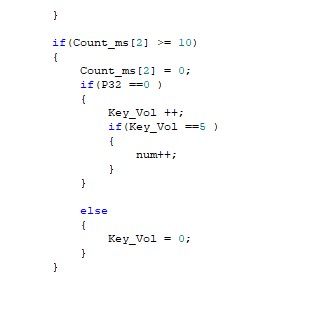

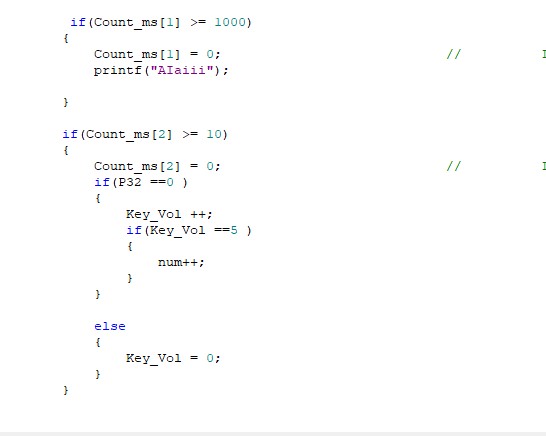

每10ms判断p32是否按下，如果按下，对按键按下次数进行累加
当按下等于五次时，数组累加，若按下次数小于五次则直接清零





实验现象为，按下累计五次之后，灯的亮灭便切换了一种别的形式，未按满五次则灯一个一个亮灭
多次长按之后数组亮灭更换成如下状态，每按5次亮起的灯均不相同






5，

对函数进行如下修改，将main里的部分函数抽出，重新建立c和h文件，使得主函数看起来更简洁










增减c和h文件至编写main的同一路径下。
点击左上角任务栏的空白纸张，可以看到新建了一个文件
此时，将其保存至这个项目同一路径下

分别命名为config.h和config.c

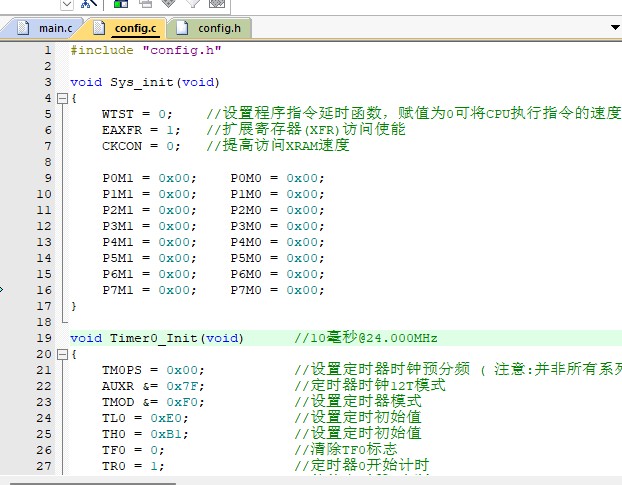

将上一步骤的这些函数复制到c文件中

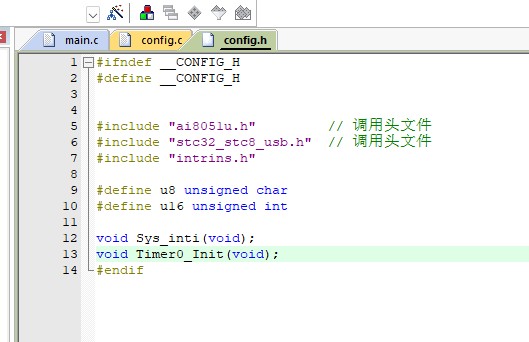

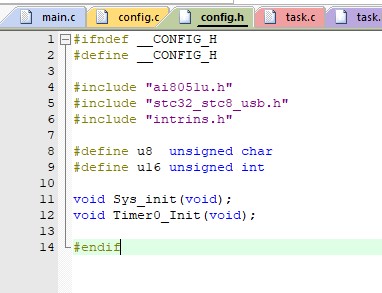

再对h文件进行编写如下


两个文件都进行保存，编译

双击source group1 将c文件添加至项目中，此时项目下拉会有三个文件


之后编译会发现我们编写的文件找不到这是因为，没有定义查找路径

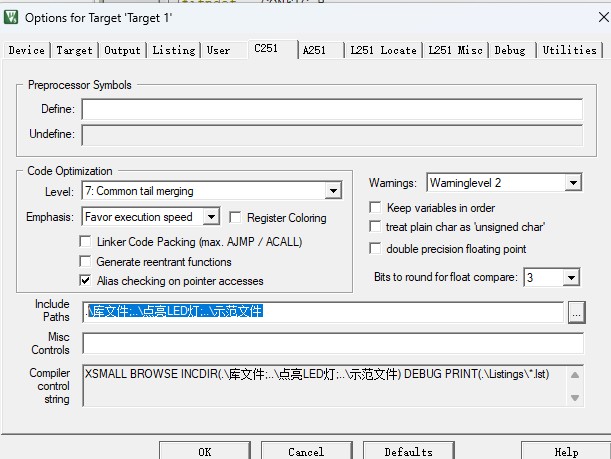

添加路径。点击魔法棒，切换到c251，标蓝位置右侧省略号展开添加

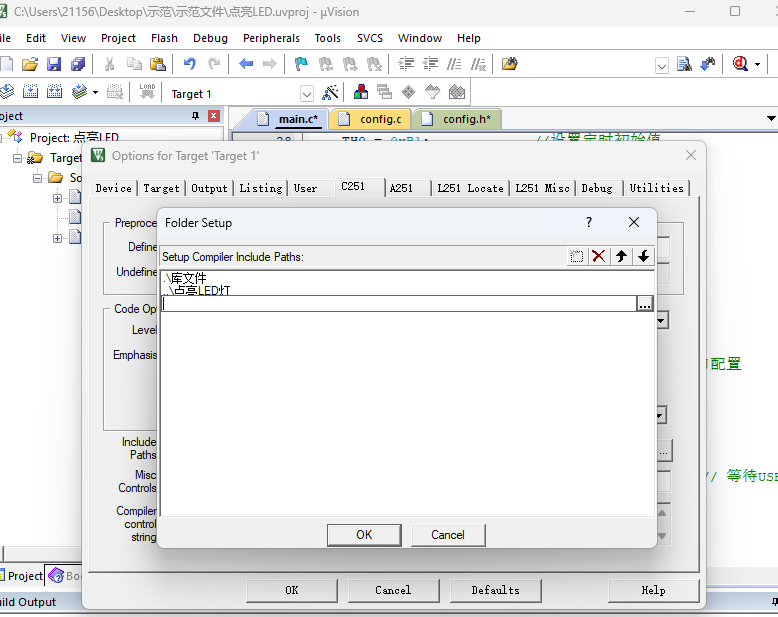

展开后如下，点击红色叉叉左边进行目录添加，出现如下空白之后点击其右侧的省略号
找到main函数所在文件，不需要具体找到哪个文件，只要保证文件在此目录下即可。
选择，添加，ok完成


再次进行编译，就不会有错

6，
再新增两个文件，专门放管脚有关的代码

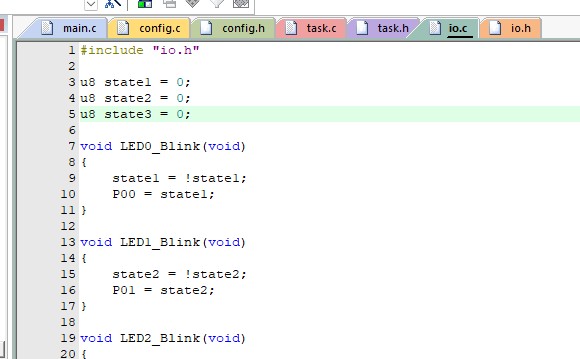

io.c代码如下，遗漏的部分照葫芦画瓢自行补充

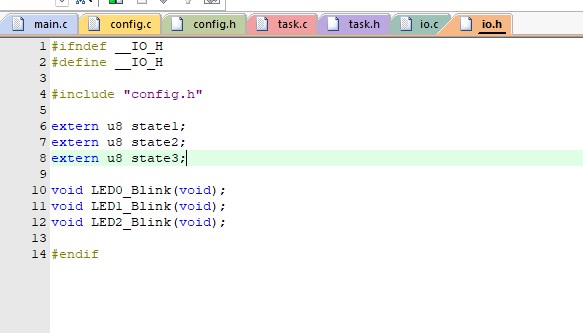

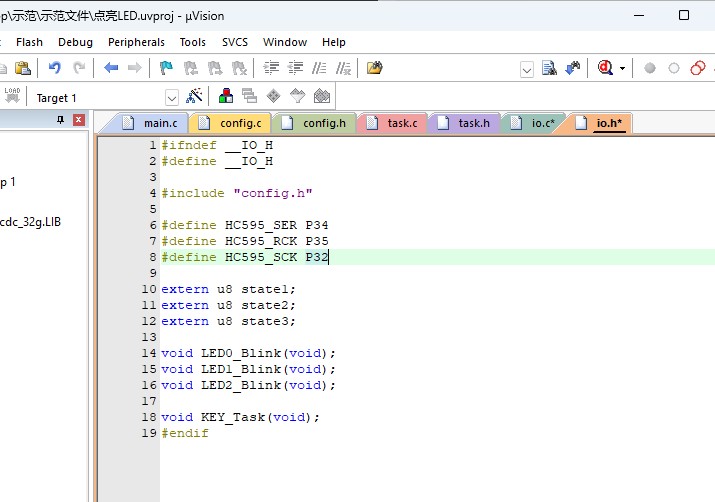

io.h的代码如下

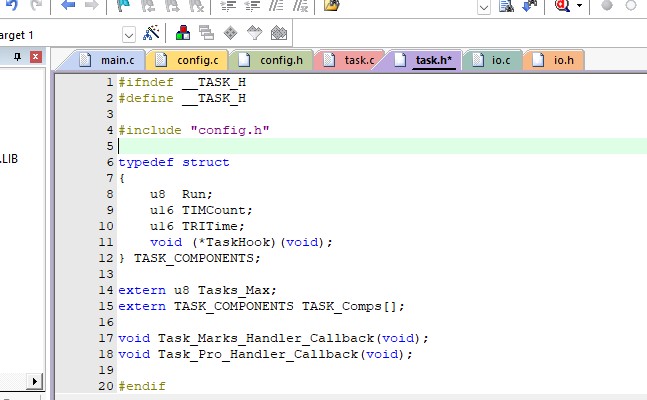

task.h的代码，或有更新

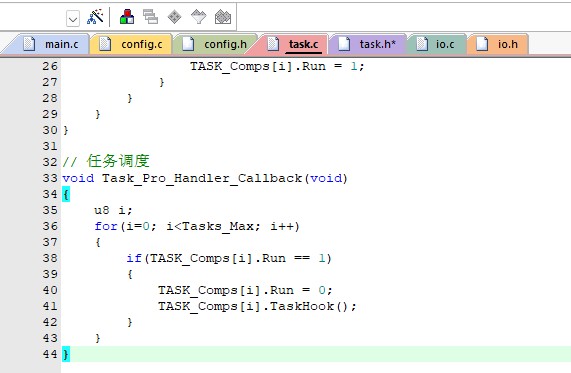

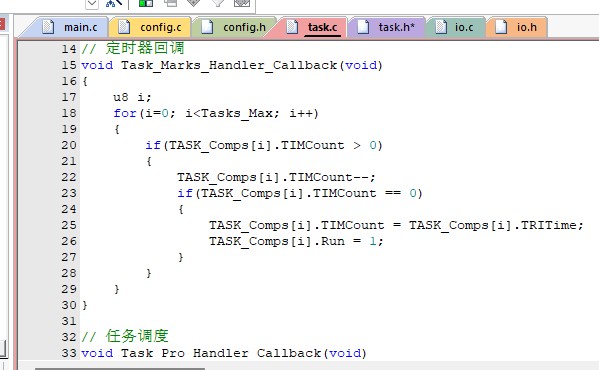

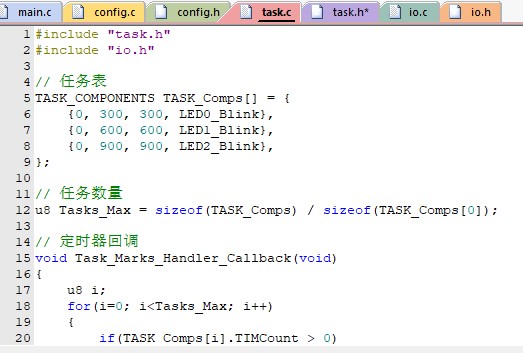

task.c的代码，或有更新

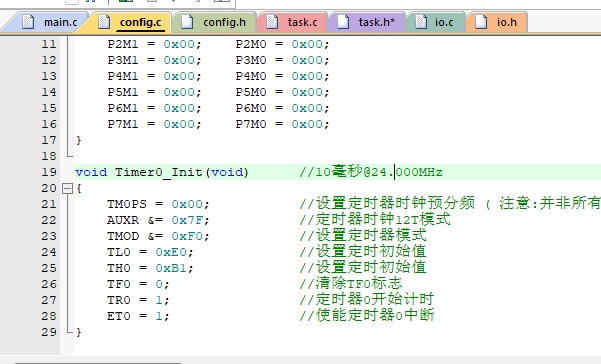

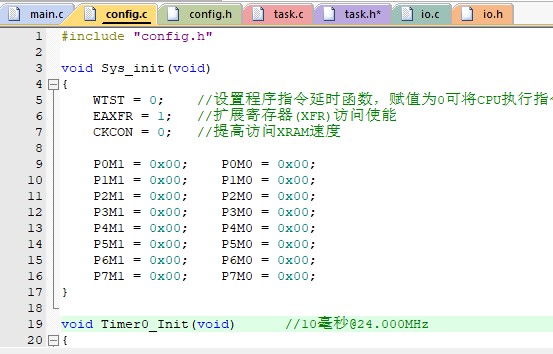

config的代码如下

c文件如下

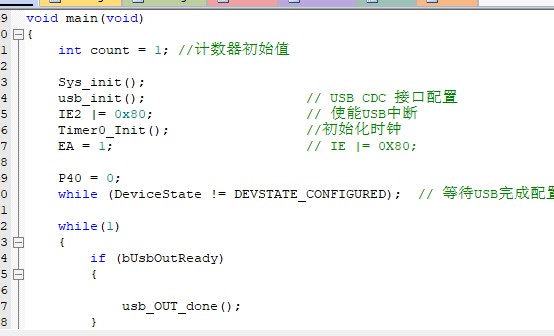

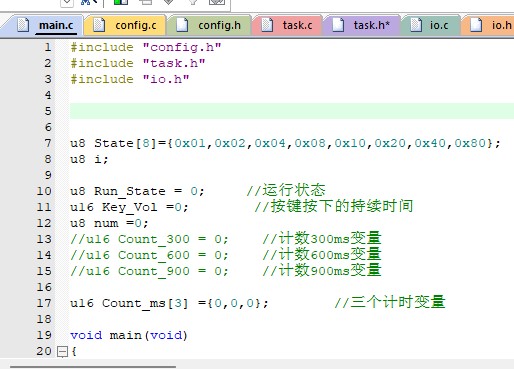

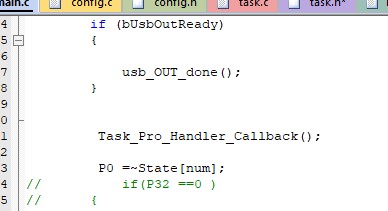

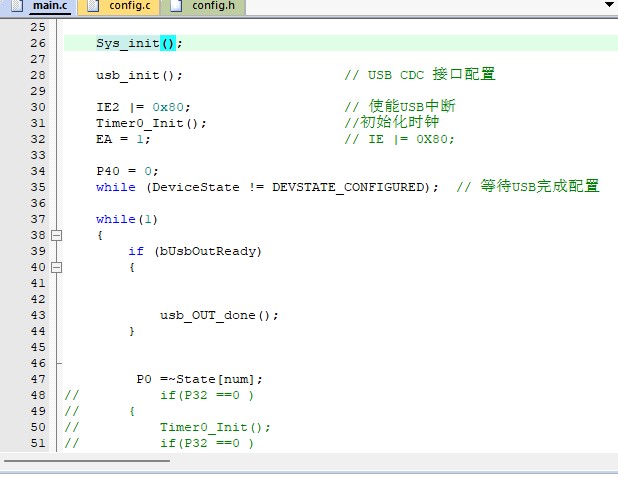

main函数如下

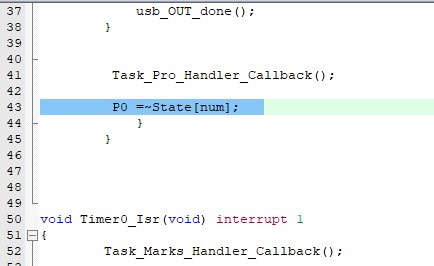

编译之后烧录，发现程序无法运行，进行代码更改，main中删除所选蓝色部分

芯***

第九节

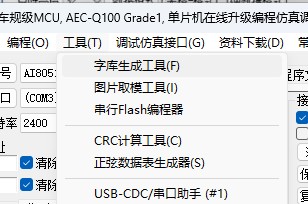

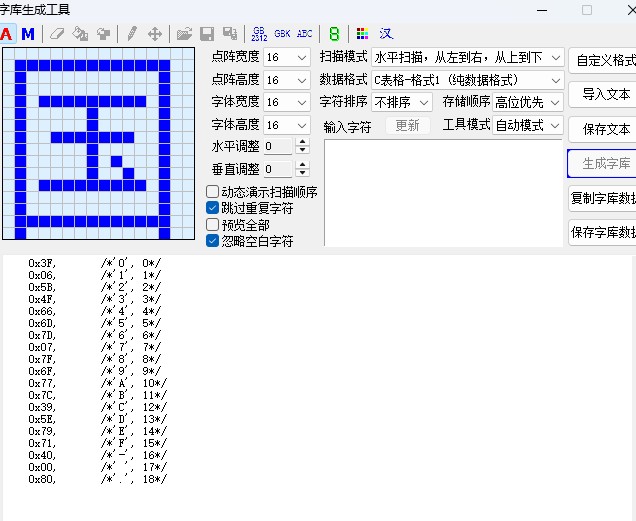

首先打开烧录工具，点击工具，字库生成工具

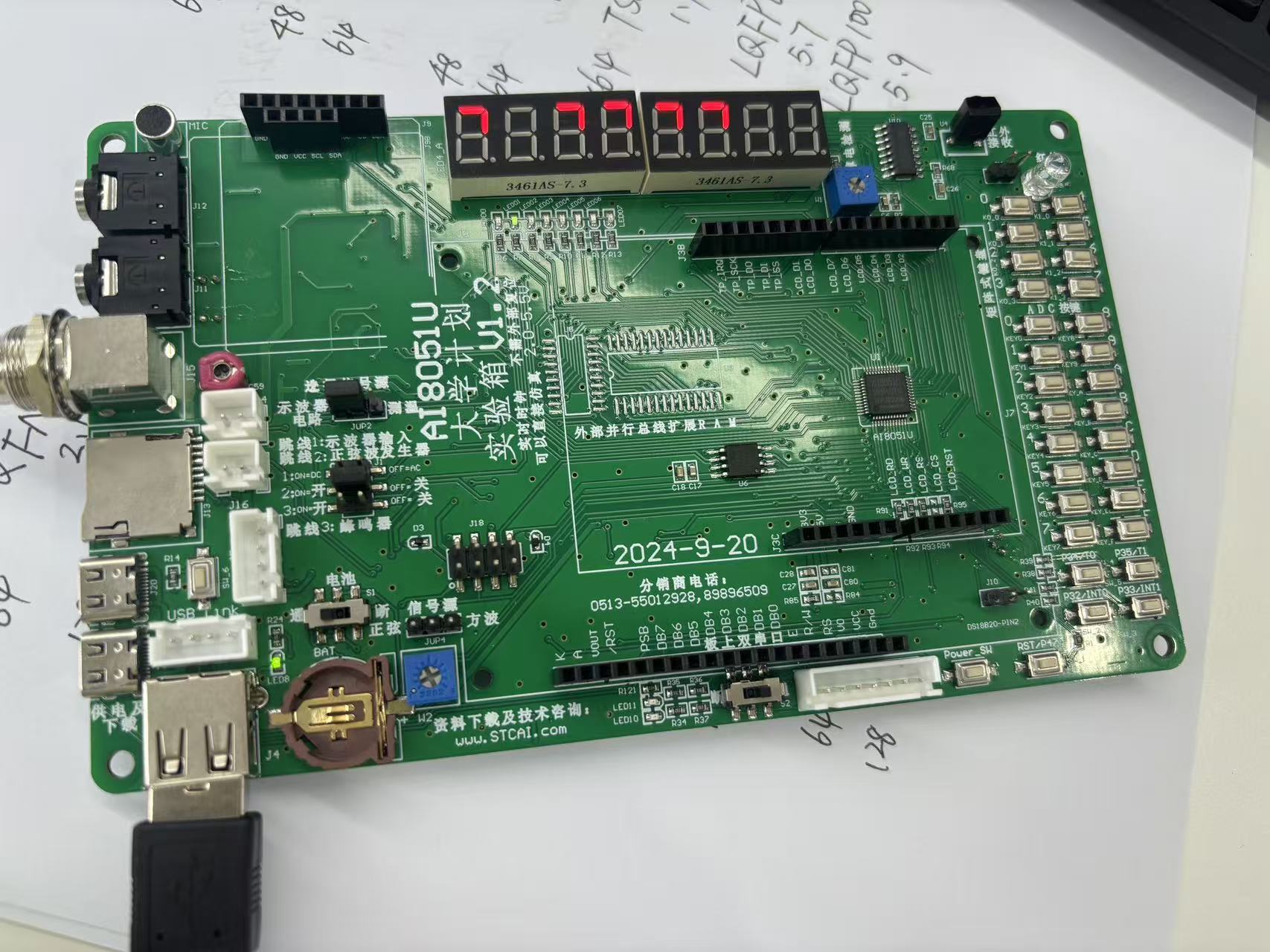

打开右侧数字8，LED数码管字体，将所需要点亮的灯点上



这里我们默认即可，点击确定，所需要的代码就会生成

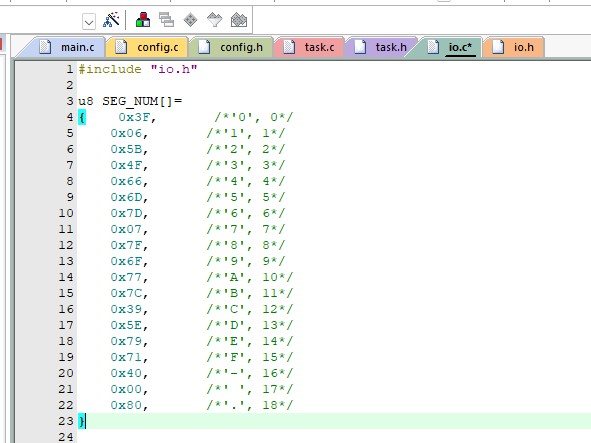

接着将代码填入IO.C的数组中

接着在io.h中定义引脚

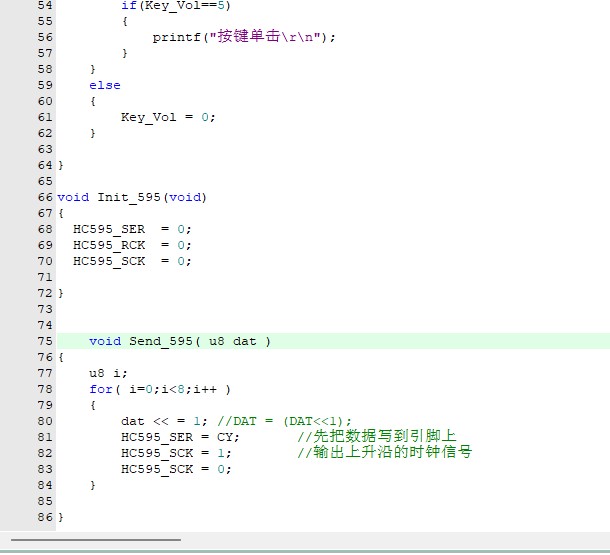

对io.c进行如下修改
