带TXD/RXD切换功能的USB-CDC单路串口

zyk1***

STC8H2K17---TSSOP20作为主控
USB-CDC虚拟串口参考了STC8H的实验箱代码
由于某些板子的TXD/RXD在设计时与串口的TXD/RXD刚好是反的，如果是排针的话，那么杜邦线换一下就好了，然而对于使用了XH/PH/GH端子之类的板子就比较棘手了，需要飞线，
于是就想可不可以实际一款可以对调TXD/RXD的板子，今天他就来了



MCU控制8脚的信号继电器，使虚拟串口的TXD/RXD的接线进行对调。





在实验箱的程序中，我加入了三个自定义的命令，如果是则继电器上电，MCU的TXD连接外部端子的RXD，否则MCU的TXD仍然连接外部端子的TXD

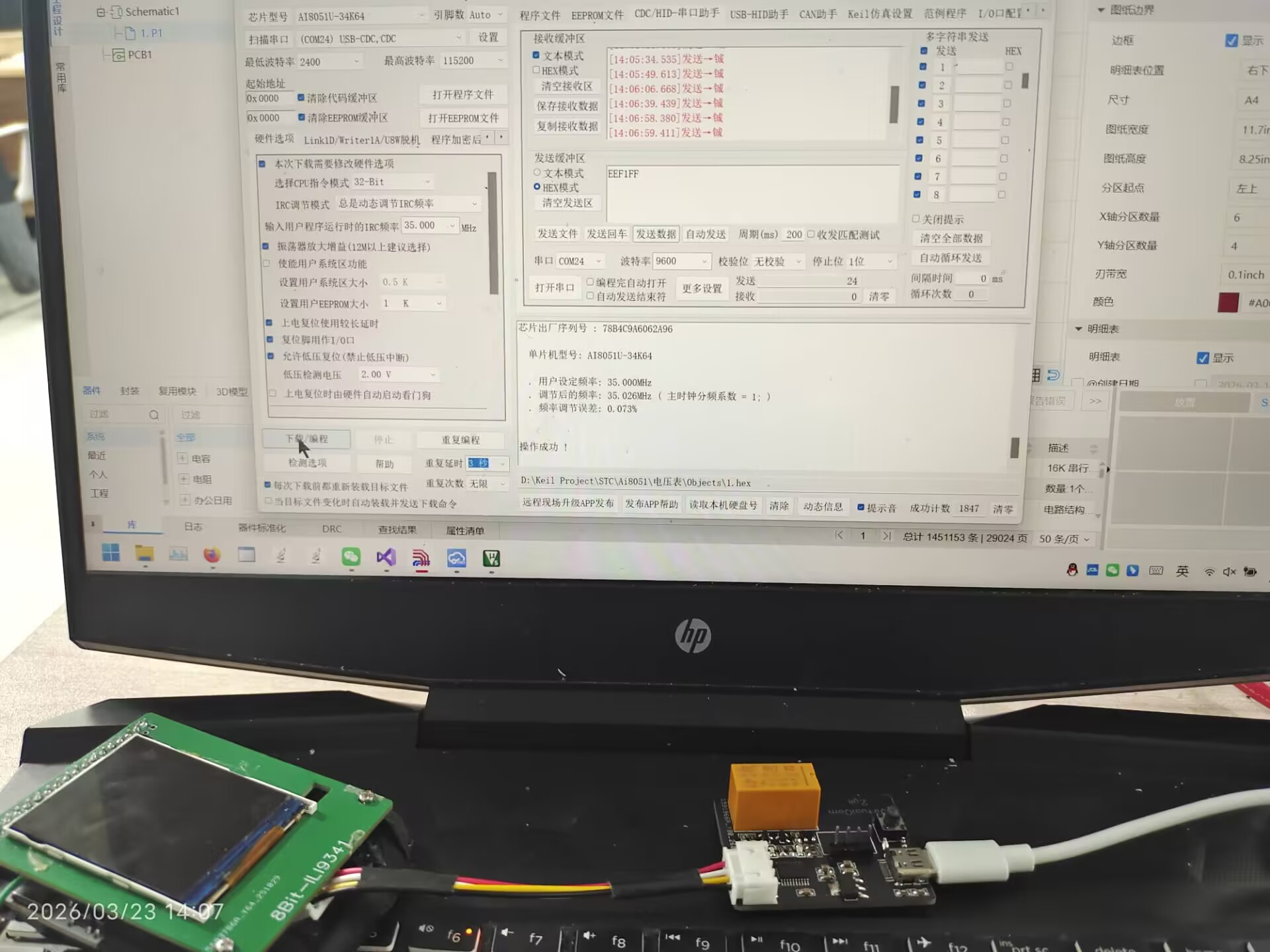

下载成功图片

lcws***

XH2.54的线芯是可以退出来的，找个尖镊子之类的压下簧片就能抽出来。
继电器有点大，其实就一个双刀双掷的自锁开关也可以手动切换，或者整两个座子一个正接一个反接。

zyk1***

lcws*** 发表于 2026-3-23 16:46
XH2.54的线芯是可以退出来的，找个尖镊子之类的压下簧片就能抽出来。
继电器有点大，其实就一个双刀双掷的 ...

设计目的就是为了省去这个调线芯的步骤，直接让芯片切换引脚，线束动多了容易虚接或者脱落

so***

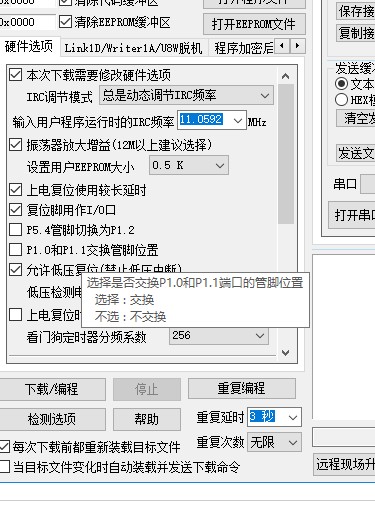

感觉还是这个方便不需要增加硬件，软件实现。UART2的P1.0和P1.1

mys***

把继电器换成电子开关可行吗

zyk1***

mys*** 发表于 2026-3-23 22:07
把继电器换成电子开关可行吗

可以的，6脚拨动开关就可以

zyk1***

so*** 发表于 2026-3-23 20:06
感觉还是这个方便不需要增加硬件，软件实现。UART2的P1.0和P1.1

那这个每次切换都要下载一次程序啊

so***

zyk12345 发表于 2026-3-24 09:03
那这个每次切换都要下载一次程序啊

可以软件设置或者按键控制的，不一定要下载因为这是寄存器控制的。

zyk1***

so*** 发表于 2026-3-24 17:24
可以软件设置或者按键控制的，不一定要下载因为这是寄存器控制的。

手册上没有描述这个怎么寄存器切换，是说了可以使用SFR进行切换，但是我没有看见相关的寄存器

so***

zyk1*** 发表于 2026-3-24 17:48
手册上没有描述这个怎么寄存器切换，是说了可以使用SFR进行切换，但是我没有看见相关的寄存器 ...

只有Ai8H2K12U、Ai8H2K32U 有这个功能
