Ldo电路分析

jkwn*** · 发表于 2026-3-20 21:07:23

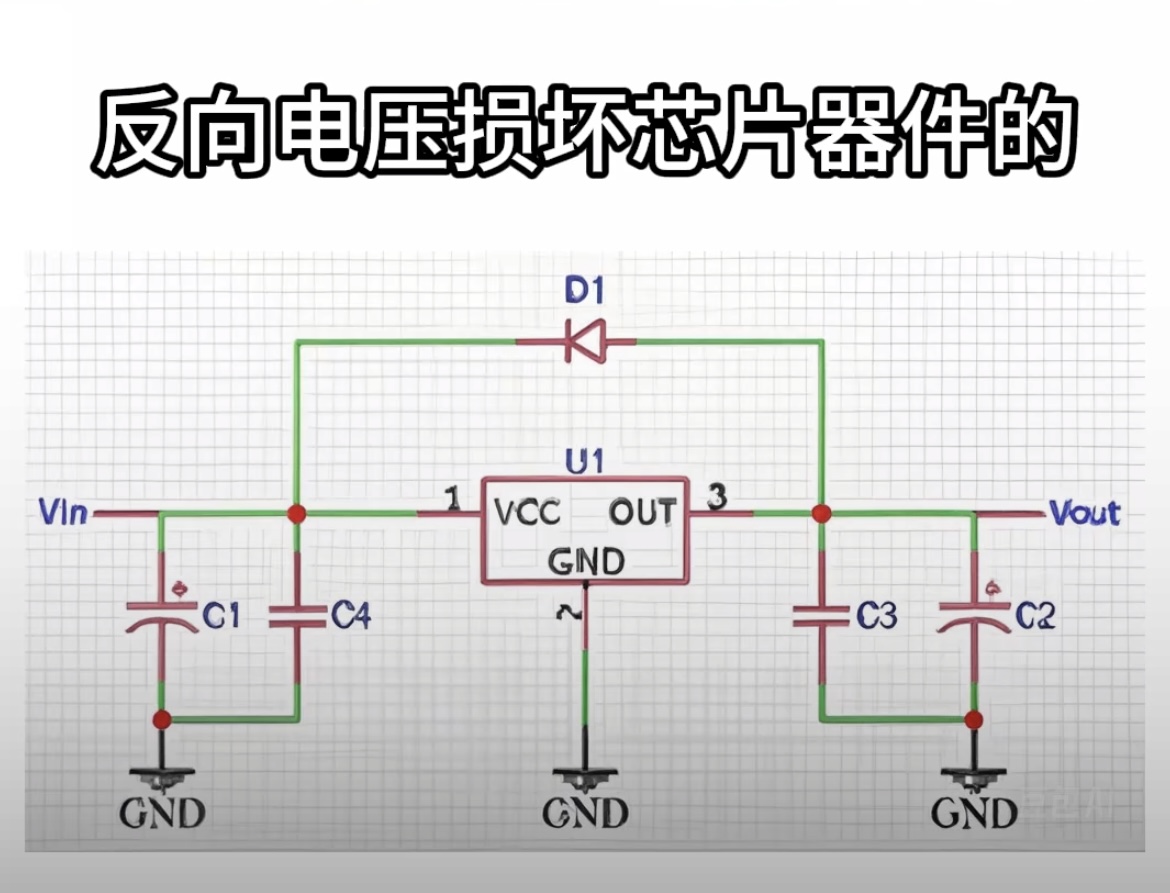

今天看到Ldo这个电路，二极管D1在输入掉电快，但是输出掉电慢的时候还真是挺有用的，请教这个二极管D1是必须加吗？dcdc有类似的操作吗？

狂热*** · 发表于 2026-3-20 23:19:59

二极管D1加快断电速度

网*** · 发表于 2026-3-21 10:44:20

要看LDO具体型号,
有些mos管做调整管的型号,自身就有这个二极管泄放电荷
有些LDO特意针对这种情况做了优化,不怕倒电

jkwn*** · 发表于 2026-3-21 10:59:23

网*** 发表于 2026-3-21 10:44
要看LDO具体型号,
有些mos管做调整管的型号,自身就有这个二极管泄放电荷
有些LDO特意针对这种情况做了优化, ...

您说的非常对，我用万用表测试二极管挡位，红表笔接输出，黑表笔接输入，确实有0.6v压降，说明内部应该是集成或者说寄生的二极管，那这个二极管加不加怎么确定呢？看手册？我看过一些的ldo手册里的电路示意图都是没有这个二极管的

网*** · 发表于 2026-3-21 11:56:13

jkwn*** 发表于 2026-3-21 10:59
您说的非常对，我用万用表测试二极管挡位，红表笔接输出，黑表笔接输入，确实有0.6v压降，说明内部应该是 ...

需要需要加这个二极管,要看具体电路和使用场合.
1,输出电压较高,片内无反向二极管的LDO,掉电后输出电容电放电比输入电容慢的场合,需要增加泄放二极管.
2,输出电容容量比较大,并且输入端可能短路的场合,即使片内有反向二极管,也应当增加外部泄放二极管或者限流元件

jkwn*** · 发表于 2026-3-21 13:27:25

网*** 发表于 2026-3-21 11:56
需要需要加这个二极管,要看具体电路和使用场合.
1,输出电压较高,片内无反向二极管的LDO,掉电后输出电容电 ...

受教了，今天和长电的人确定了一下，78M05内部确实是集成了这个二极管的，只不过比较弱，再一些特定场合可以加这个二极管（应该就是您说的这两点）

狂热*** · 发表于 2026-3-22 20:49:49

保护片上硬件
