Ai8051U视频学习记录

ZYF***

第一集 序言

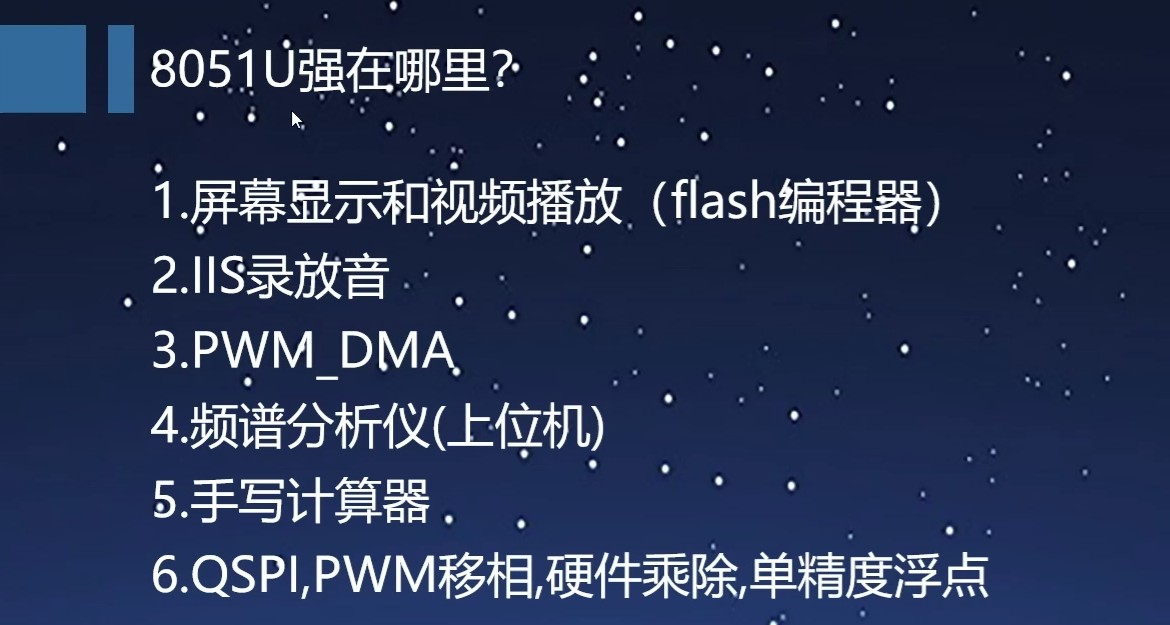

介绍了Ai8051u的优势点及具体应用：
①屏幕显示和视频播放（flash编程器），利用8080并口使用自带的TFT屏驱动；
②I2S录放音，Ai8051u自带I2S音频总线；
③PWM_DMA，可用作数字显示LED矩阵应用，相比STC32G用SPI+DMA实现起来更为高效；
④频谱分析仪（上位机）的实现，用到了I2S录音功能，可以实现快速FFT数据刷新；
⑤手写计算器的实现，识别手写数字，功能向AI靠近；
⑥QSPI，PWM移相，硬件乘除，单精度浮点。

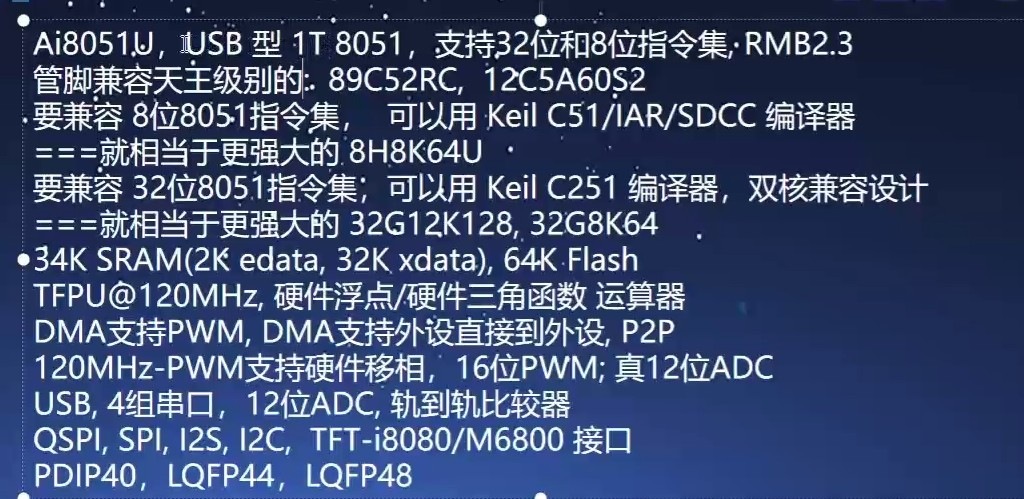

Ai8051u可以兼容早期芯片，如89C52RC和12C5A60S2；可以兼容8位指令集、32位指令集，可以替代8H8K64U、32G12K128、32G12K64；具有34K的SRAM和64Kflash，有PWM硬件移相功能等。

芯***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96S 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf


推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

ZYF***

第二集 硬件及工具介绍

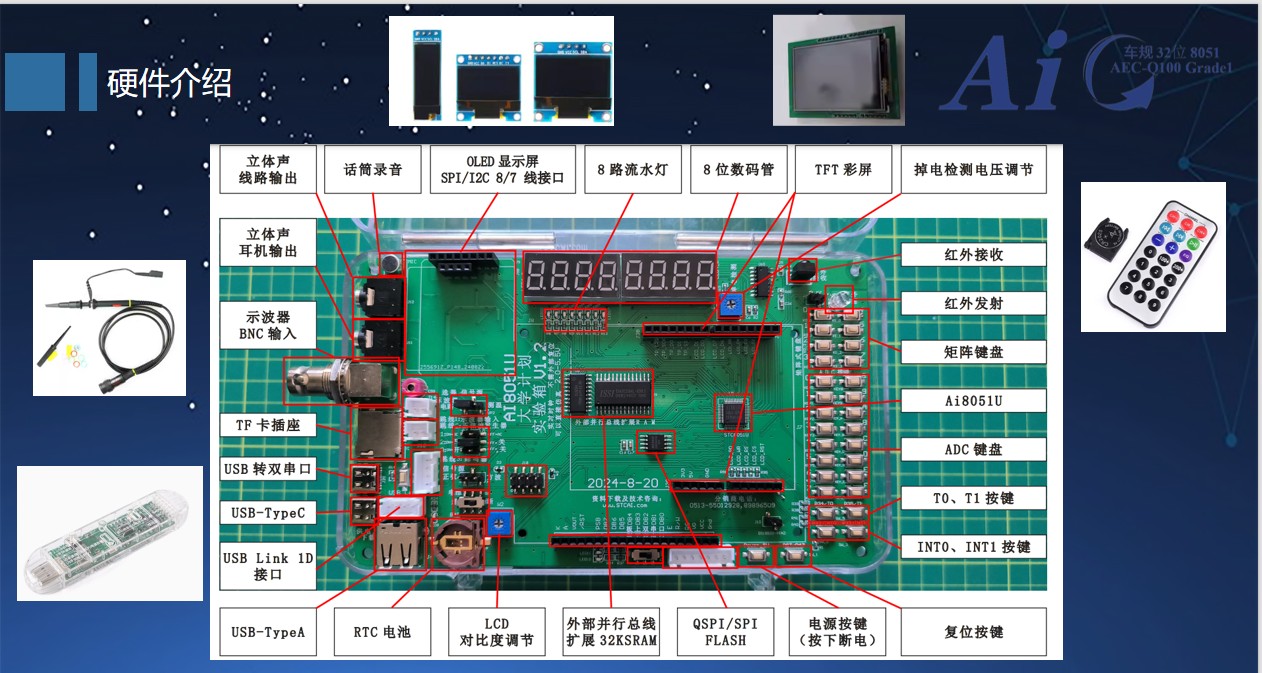

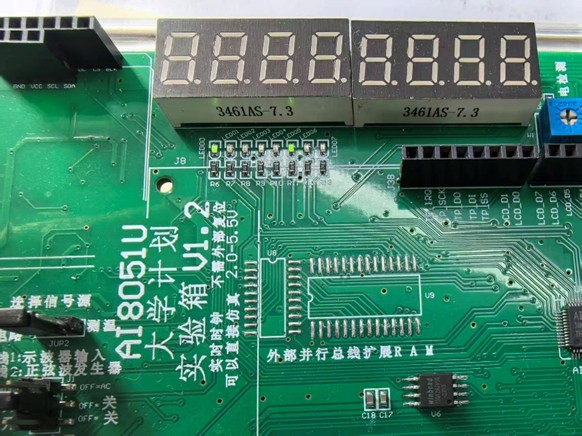

介绍了AI8051U实验箱V1.2的硬件，其中包括了立体声输入输出录音功能、OLED显示屏、TFT彩屏、掉电检测电压调节、红外接收发射等功能，需要注意矩阵键盘和ADC键盘的区别，T0T1和INT0 INT1的区别（这些在后续课程中会详细说明）
介绍了所需的软件及工具，keil编程软件、ISP软件及相关拓展插件和代码包手册。

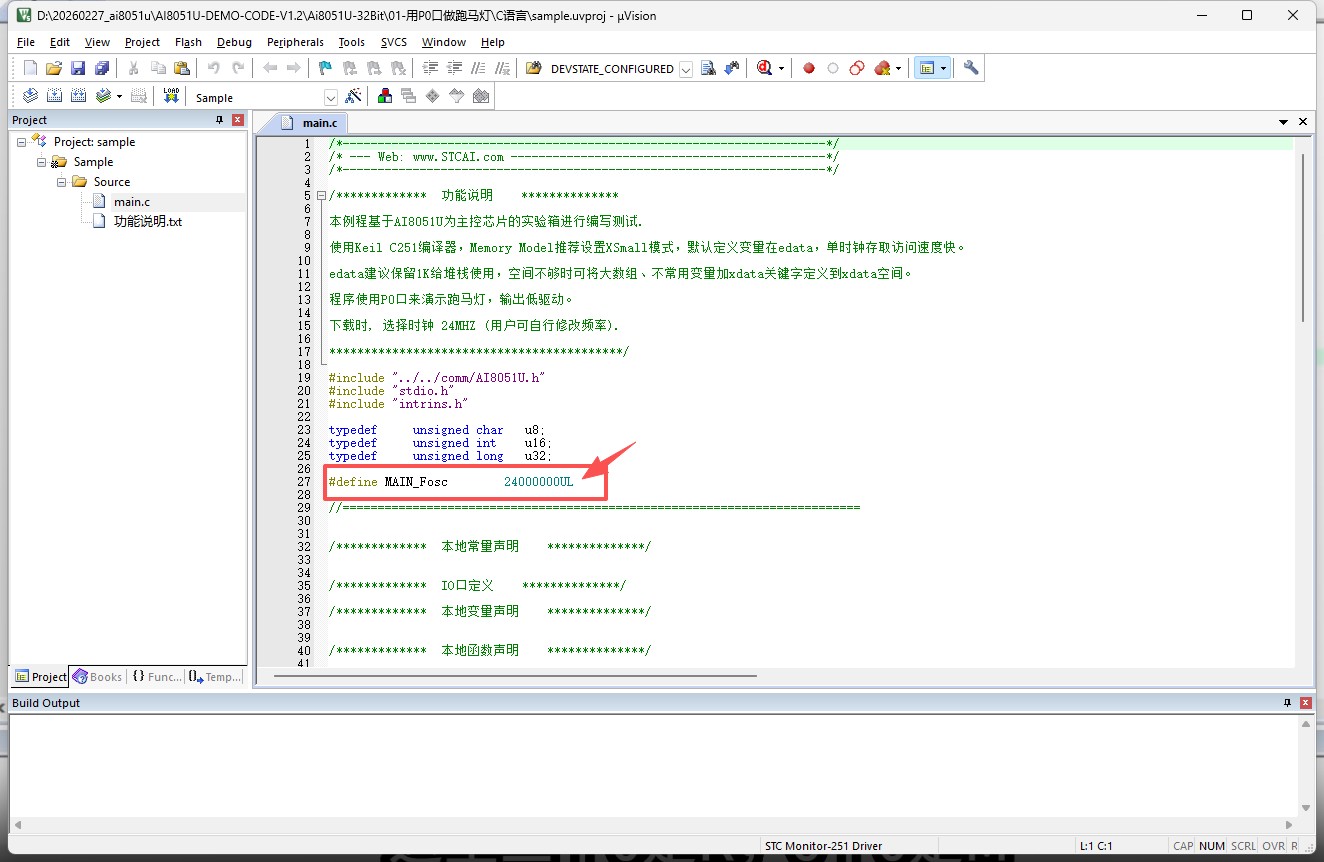

跟随视频连接好实验箱和电脑，根据按下P32→按下POWER→松开POWER→松开P32的顺序进入下载模式，下载好第一个程序来点亮跑马灯。其中可从keil文件的main文件中找到所需主频。

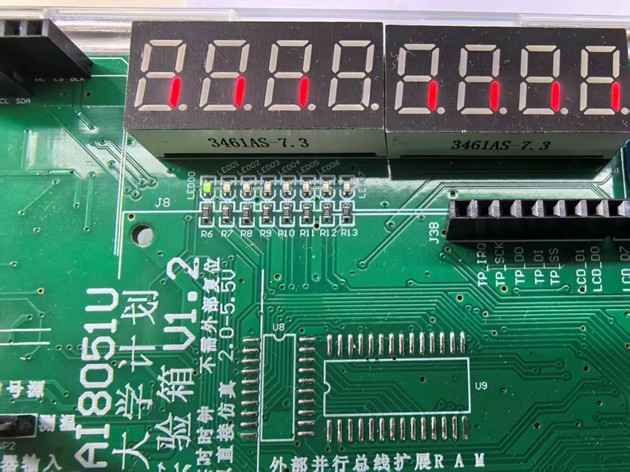

点亮的跑马灯：

ZYF***

第三集 点亮第一颗LED

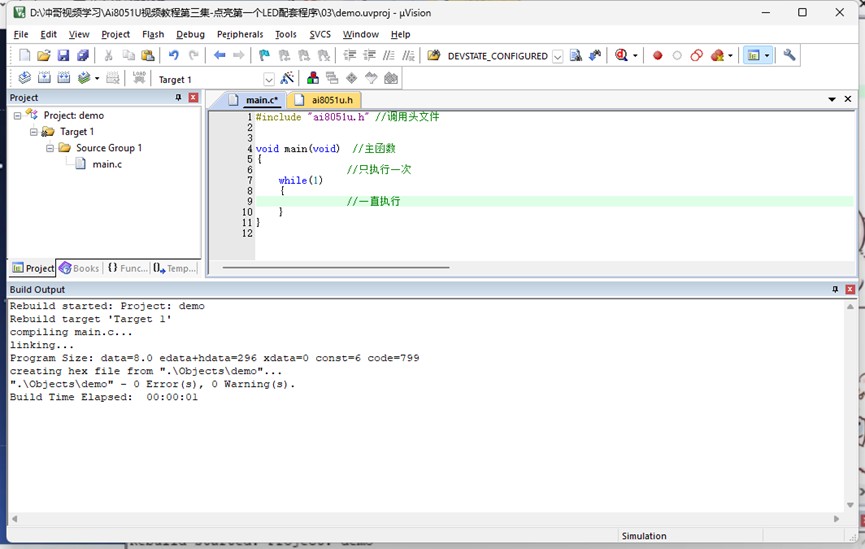

学习了如何新建工程，推荐使用 #include “文件名.h” 形式的头文件。

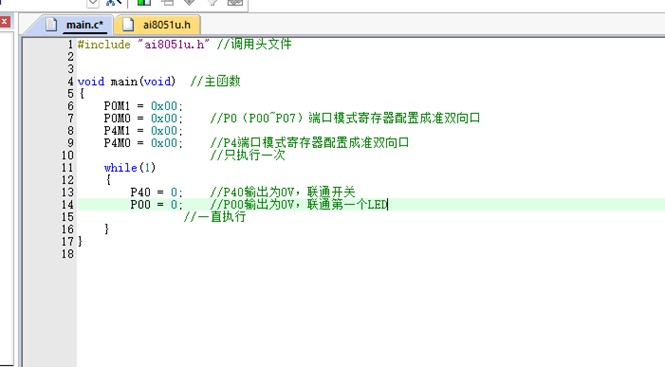

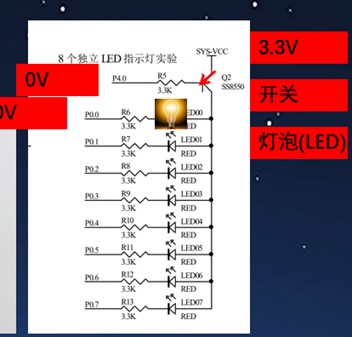

编写点亮第一颗LED的文件，理解点亮原理（设置P40和P00端口输出电压为0V，即可联通开关和第一个LED）。

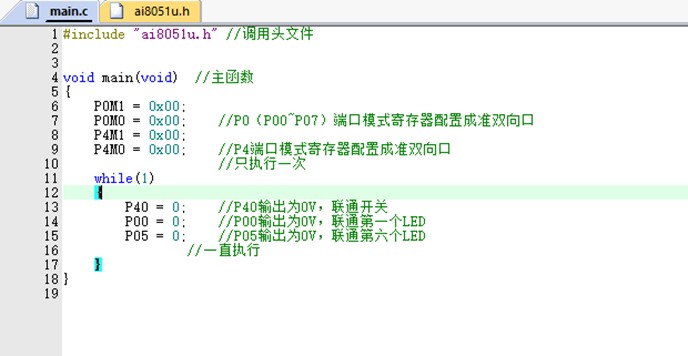

点亮了第一颗LED：

同理添加P05端口输出电压为0V，可以控制第六个LED。

ISP软件中有针对I/O口配置的便捷选择并且可以复制对应的配置代码。

第三集点亮第一颗LED.zip (63.84 KB, 下载次数: 0)

2026-3-6 16:44 上传

点击文件名下载附件

ZYF***

第四集 USB不停电下载

这节课学习如何给自己的工程文件添加USB不停电下载功能，手动进入下载模式的方法前面两节课已经提到过了。关于USB-CDC和USB-HID模式，视频中建议使用CDC模式。

如何移植关键部分到工程文件中：

①   添加头文件，有中断方式和查询方式。其中中断方式是执行一行语句就执行一次中断文件，查询方式是执行一个循环的程序就执行一次查询文件，相较而言查询方式更加高效。

②   USB初始化函数（lib+.h库实现）

③   命令参数

④   打开P_SW2寄存器和IE2寄存器，只打开EA位和EUSB位（置1）

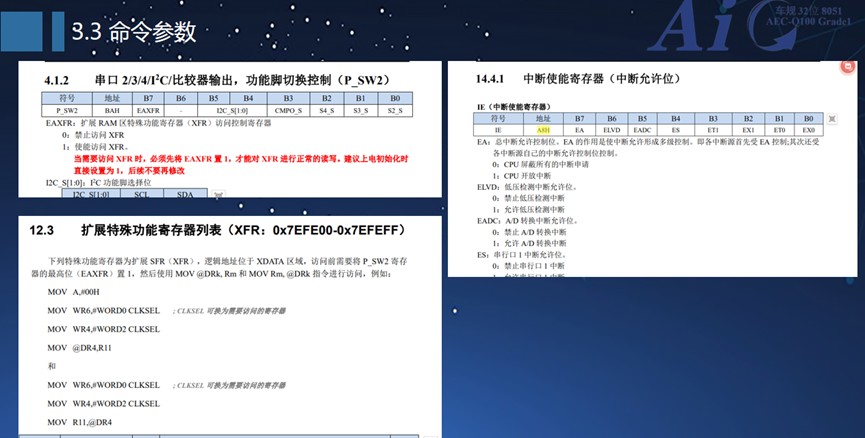

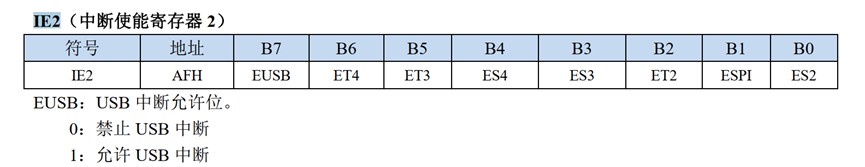

下面是命令参数时参考的规格书截取：

可以看到USB中断涉及到EUSB和EA两个开关，需要给它们都置1打开开关。

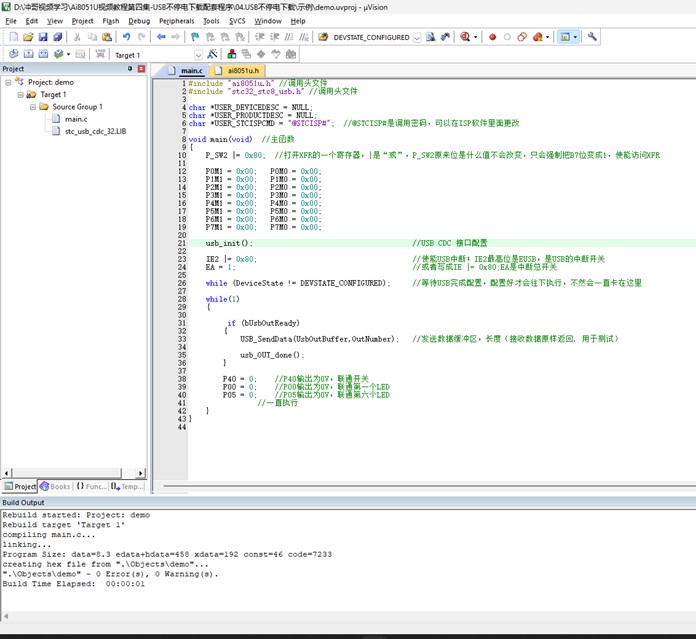

给第三课的程序添加好USB不停电下载功能，如下：

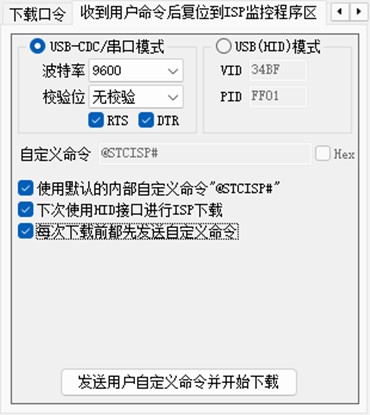

再在ISP软件中按如下方式设置，便可给工程加上USB不停电下载功能，可以更高效地检测工程。

第四集USB不停电下载.zip (85.15 KB, 下载次数: 0)

2026-3-6 16:45 上传

点击文件名下载附件

ZYF***

第五集 c语言基础

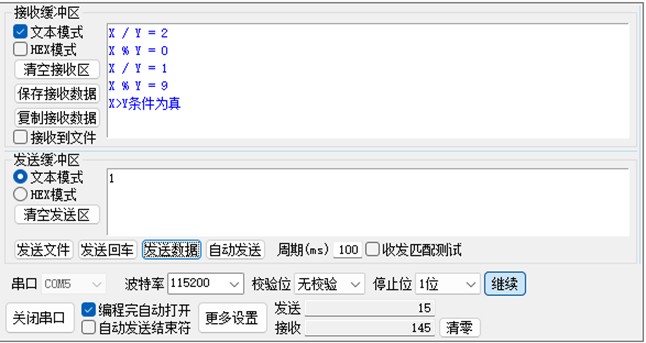

1.C语言 USB-CDC串口之printf函数的实现

注意：#define 替换名被替换名   关注%d，%u，%s，\t，\r，\n，ASCII码

2.数的进制：2进制、10进制、16进制

注意：如何换算进制

3.数据的基本类型

注意：每个变量类型所对应的数值长度，尤其是unsigned char(0~+255);signed char(-128~+127);unsignedshort(0~+65535);signed short(-32768~+32767)

4.C语言常用运算符

注意：0为假，非0为真。If等判断语句要用到真假的概念。

第五集C语言基础.zip (87.51 KB, 下载次数: 0)

2026-3-6 16:46 上传

点击文件名下载附件

ZYF***

第六集I/O输入输出

1、  什么是GPIO

GPIO：通用输入输出端口，可以通过它们输出高低电平/读入引脚的状态是高（低）电平

高电平：接近于Vcc的电平，也叫逻辑“1”

高电平→输出Vcc电压  低电平→输出GND电压，“0”

VDD对地电压→Vcc的电压范围  IO对地电压→IO口电压范围

IO四个工作模式：准双向口（常用）、推挽输出、高阻输入、开漏模式

输入低电平≤V1L1，输入高电平≥V1H1，具体数值看手册和施密特触发器状态

2、  按键输入检测

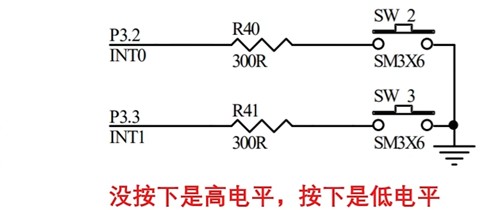

原理：没按下开关是高电平，按下是低电平

代码实现原理：程序直接读取按键的IO电平即可，一般使用“==”

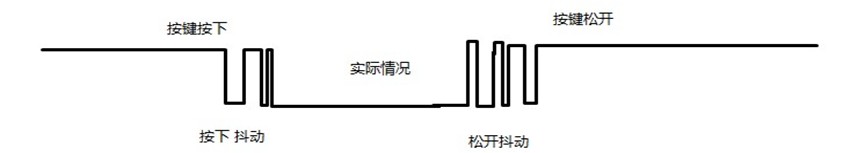

机械按键按下或松开有抖动，会让高低电平检测不稳定，一般在20ms之内

3、  课内任务

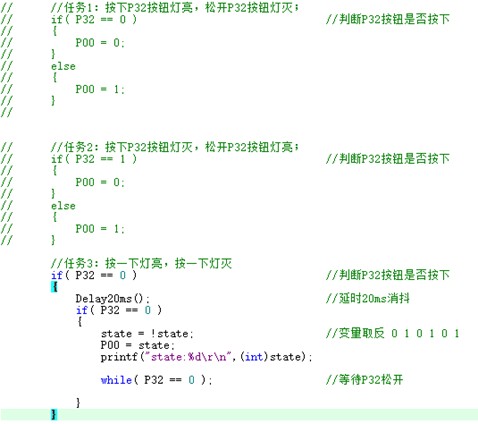

任务1：按下P32按钮灯亮，松开P32按钮灯灭

任务2：按下P32按钮灯灭，松开P32按钮灯亮

任务3：按一下灯亮，按一下灯灭

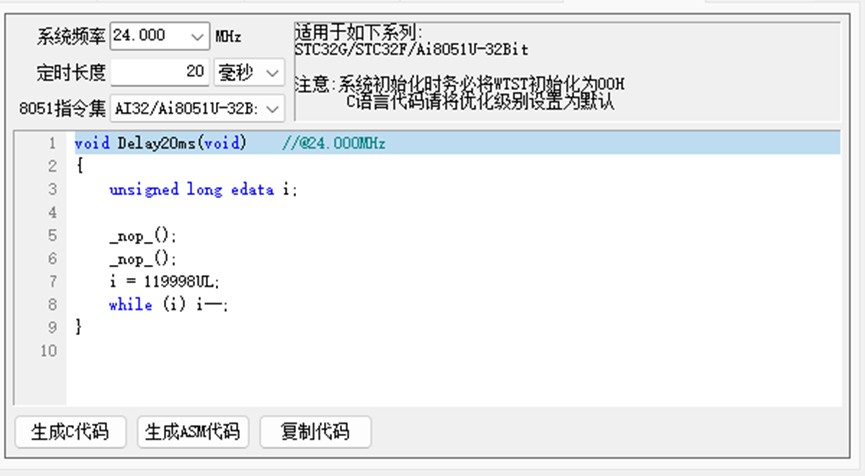

ISP软件中有自动生成延时代码的功能：

第六集IO输入输出.zip (89.39 KB, 下载次数: 0)

2026-3-6 16:47 上传

点击文件名下载附件

ZYF***

第七集 定时器中断

1、  定时器的介绍

8051是单核的，同一时间只能执行一个事情，没有特殊情况不能打断，所以要引入定时器打断。

定时器作用：（1）用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作

                   （2）替代长时间的delay，提高程序的运行效率和处理速度（可打断主循环）

2、  定时器的应用

任务1：LED3秒取反一次，这期间任意时刻按下按钮，串口打印按键次数

任务2：灯按一下亮3s后熄灭

任务3：两颗LED模拟急救车灯

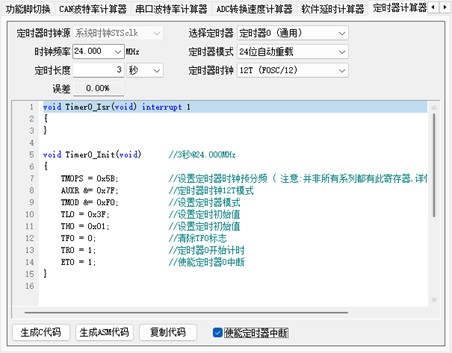

用ISP软件可以生成定时函数

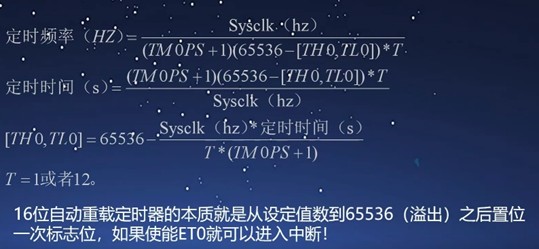

时钟太快，可以对时钟进行分频（TM0PS），还是太快使用AUXR进行12分频。

GATE置0，TR0置1可以启动定时器。

16位自动重载定时器本质是从设定值数到65536（溢出）之后置位一次标志位，如果使能ET0就可以进入中断。

3、  函数的定义、声明、调用

定义：定义了函数的具体功能

声明：在头文件或被调用前使用，定义在调用后面，要在前面声明

调用：在需要调用的地方直接使用函数名

第七集定时器中断.zip (91.95 KB, 下载次数: 0)

2026-3-6 16:49 上传

点击文件名下载附件

ZYF***

第八集 定时器周期性调度任务

1、  周期性任务介绍

数组的使用

（1）定义：类型 名称[长度] = { 数值 }；

（2）使用：赋值：名称[索引] = 数值

                            For语句的使用

任务1：用一个定时器实现这个任务。LED1实现0.3秒取反一次，LED2实现0.6秒取反一次，LED3 0.9秒取反一次

注意：通过一个变量计数，假设这个变量1ms自加一次，加到300即为300ms，加到600就是600ms；计数到达后重新清0。

任务2：数组点亮LED，实现流水灯

注意：LED是0点亮，1熄灭；数组长度需要把握好；流水灯移动的时间。

任务3：按键1按一下，LED通过数组移动一下。

注意：按键不能在通过while判断是否按下松开了；可以通过按键按下计数。检测到按键连续按下，按键计数变量+1，只要松开一下，计数清0，计数累积到50ms的时候判定为按下。

实现串口打印+按键切换+LED指示任务，同时独立进行



2、  文件的创建（.c和.h）

创建程序文件三步，把硬件需要的初始化弄一个config.c

        （1）新建文件并保存

        （2）添加到工程

        （3）添加引用路径

.h文件创建格式：方框里是文件名称（__XXX_H）

.c文件创建格式：

#include “xxx.h”

函数定义

添加文件一定要记得引用新的文件夹路径和添加到工程里。可以将主程序、功能程序、IO口任务程序分开放入不同的.c.h文件中，在需要使用时调用。

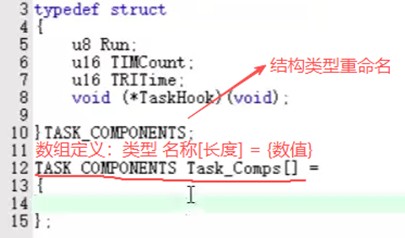

3、结构体的介绍

4、结构体数据的周期性任务调度

任务4：按键1按一下，LED通过数组移动一下，用虚拟LED显示；

定时器驱动的多任务单独运行

第八集定时器周期性调度任务.zip (138.28 KB, 下载次数: 0)

2026-3-10 10:03 上传

点击文件名下载附件

ZYF***

第九集 数码管

1.    数码管介绍

外观：本质来说不同样式的数码管都是通过点亮内部的LED来显示的，只要面板做好了，理论可以显示任意的字符或者图案。

类型：共阴（负极连一起）或者共阳（正极连一起）。“AS”代表单色，而“BS”代表双色。实验箱使用共阴数码管。

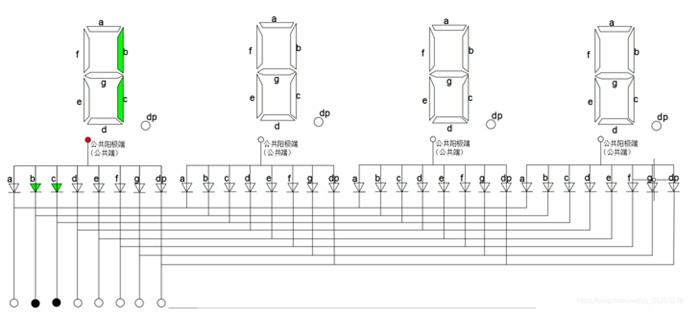

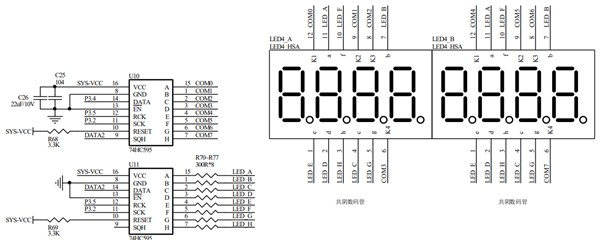

2.数码管显示原理



3.数码管静态显示

任务1：数码管静态的显示一个数字

注意：利用原理调用LED工作

4.    数码管动态显示

任务2：数码管显示“12345678”任务3：数码管显示“00-00-00”分别代表时分秒 ，每过1秒钟秒+1；

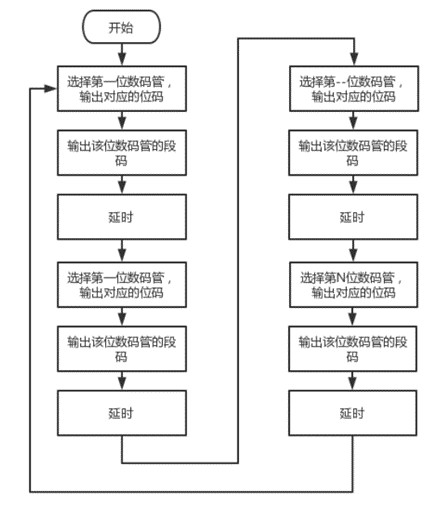

具体的控制的流程如图所示，N表示有几个数码管。其中需要注意每个延时不能太短，我们这边程序就以1ms为准，且需要保证总共一个循环结束的时间不能大于20ms，因为人眼的视觉不容易分辨出50HZ以上的动态刷新。

5.虚拟显示——LED和数码管

第九集数码管.zip (147.81 KB, 下载次数: 0)

2026-3-11 14:26 上传

点击文件名下载附件
