#include "STC8H.H"
#include "touch.h"
sbit LED = P3^4 ; // LED接在P3.4
//P54 P13 14 15 TK2 3 4 5
u16 xdata TK_cnt[16]; // 键计数值
u32 xdata TK_zero[16]; // 0点读数
u16 T_KeyCmp[16] ;
bit B_ReadKeyOk=1; //标志已转换完成16个键
u16 Count[16] ;
u16 LastState ; //8位变量 b0=1，代表k0上一次按下过
bit led_state = 0; // LED状态
// 10ms延时
void delay_ms(u8 ms)
{
u16 i, j;
for (i = 0; i < ms; i++)
for (j = 0; j < 2400; j++);
}
void KEY_T_Init(void)
{
u8 i,j=0;
P1n_pure_input(0x38); //Touch Key设置为高阻
P5n_pure_input(0x10);
TSRT = 0x00; //没有LED分时扫描
TSCHEN1 = 0x3c; //TK00~TK07
TSCHEN2 = 0x00; //TK08~TK15
TSCFG1 = (7<<4) + 3; //开关电容工作频率 = fosc/(2*(TSCFG1[6:4]+1)), 放电时间(系统时钟周期数) 0(125) 1(250) 2(500) 3(1000) 4(2000) 5(2500) 6(5000) 7(7500) 最小3
TSCFG2 = 2; //配置触摸按键控制器的内部参考电压(AVCC的分压比), 0(1/4) 1(1/2) 2(5/8) 3(3/4)
TSCTRL = 0xA0; //开始自动扫描, 无平均, B7: TSGO, B6: SINGLE, B5: TSWAIT, B4: TSWUCS, B3: TSDCEN, B2: TSWUEN, B1 B0: TSSAMP
// TSCTRL = (1<<7) + (1<<6); //开始单次扫描, 无平均
// TSCTRL = (1<<7) + (1<<6)+3; //开始单次扫描, 4次平均
// TSCTRL = (1<<7) + (1<<6)+1; //开始单次扫描, 2次平均
// TSWUTC = 12; //100ms唤醒一次
IE2 |= 0x80; //使能触摸中断
EA = 1;
TSCTRL = 0xA0;
delay_ms(100);
for(i=0;i<16;i++)
TK_zero[i]=0;
while(j<8)
{
if( B_ReadKeyOk )
{
for(i=0;i<16;i++)
TK_zero[i] += TK_cnt[i];
B_ReadKeyOk = 0;
j++;
}
delay_ms(50);
}
for(i=0;i<16;i++)
{
TK_zero[i]=(TK_zero[i]>>3);
// printf("%u\t",(u16)TK_zero[i]);
T_KeyCmp[i] = 300;
}
}
//========================================================================
// 函数名称: KEY_Deal
// 函数功能: 按键状态读取
// 入口参数: 无
// 函数返回: 无
// 当前版本: VER1.0
// 修改日期: 2023 - 1-1
// 当前作者:
// 其他备注:循环读取八个端口的状态，并将按下的时间赋值给 Count 数组，按下的状态赋值给LastState
//========================================================================
void KEY_Deal(void) //检查所有的按键状态 10ms执行一次
{
u8 i = 0;
// printf("(%u,%u,%u)\r\n",(u16)TK_cnt[0],(u16)TK_cnt[1],(u16)TK_cnt[2]);
for(i=0;i<16;i++) //循环8次 i的取值范围是0-7 代表了P30-P37的状态查询
{
if( TK_cnt[i]< (TK_zero[i]-T_KeyCmp[i])) //持续按下，变量+1
// if( TK_cnt[i]> (TK_zero[i]+T_KeyCmp[i])) //持续按下，变量+1
{
if( Count[i]<60000 )
Count[i] ++; //按键按下，这个计数变量+1
}
else //按键松开了，变量清0
{
if( Count[i]>0 ) //如果这个变量是按下过的
{
LastState |= (1<<i); //这个变量相应的标志位置位
}
else
{
LastState &= ~(1<<i); //这个变量相应的标志位清0
}
Count[i] = 0; //按键按下，这个计数变量清0
}
}
}
//========================================================================
// 函数名称: KEY_ReadState
// 函数功能: 读取指定的按钮的状态
// 入口参数: @keynum : 按钮的端口号 例如P32端口，端口号就是2
// 函数返回: 看其他备注
// 当前版本: VER1.0
// 修改日期: 2023 - 1- 1
// 当前作者:
// 其他备注: 函数返回值如下
// #define KEY_NOPRESS 0 //按键未按下
// #define KEY_FILCKER 1 //消抖
// #define KEY_PRESS 2 //单击
// #define KEY_PRESSOVER 3 //单击结束
// #define KEY_LONGPRESS 4 //长按3秒
// #define KEY_LONGOVER 5 //长按结束
// #define KEY_RELAX 6 //按键松开
//========================================================================
u8 KEY_ReadState(u8 keynum) //读取指定的按键的状态 10ms执行一次
{
if( Count[keynum]>0 ) //按键是按下的各种状态返回
{
if( Count[keynum]<3 ) //按下<30ms 返回消抖状态
{
return KEY_FILCKER;
}
else if( Count[keynum]==3 ) //按下正好30ms 返回单击
{
return KEY_PRESS;
}
else if( Count[keynum]<150 ) //按下不到3000ms 返回单击结束
{
return KEY_PRESSOVER;
}
else if( Count[keynum]==150 ) //按下正好3000ms 返回长按状态
{
return KEY_LONGPRESS;
}
else //长按结束
{
return KEY_LONGOVER;
}
}
else //按键已经松开了，返回各种状态
{
if( LastState &( 1<<keynum ) ) //按键之前按下过
{
return KEY_RELAX;
}
else //按键之前没有按下
{
return KEY_NOPRESS;
}
}
}
void main(void)
{
// LED初始化 推挽输出
P3M0 &= ~(1 << 4);
P3M1 &= ~(1 << 4);
LED = 0; // 初始灭
KEY_T_Init(); // 触摸初始化（你原来的官方驱动）
while(1)
{
KEY_Deal(); // 触摸按键处理（必须调用）
// ==================== 核心：只检测 TK3 ====================
if(KEY_ReadState(3) == KEY_PRESS) // TK3 按下有效
{
led_state = !led_state;
LED = led_state; // LED翻转
}
delay_ms(10); // 10ms扫描一次
}
}

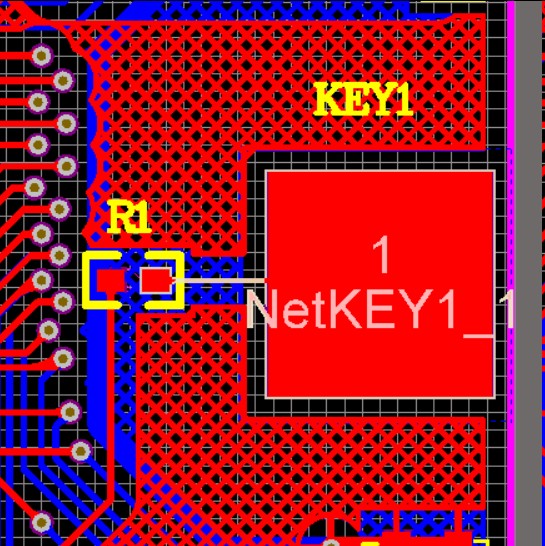

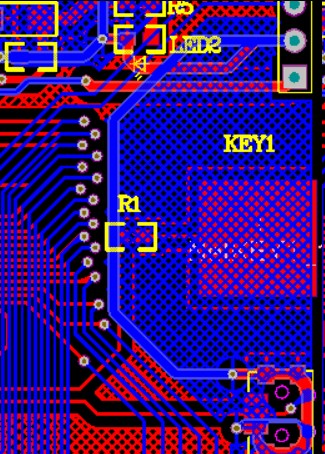

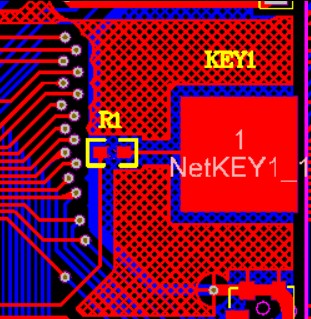

这个是测试触摸的程序，只测试TK3,按下TK3 LED灯状态翻转，为啥不起作用呢，手指触碰触摸盘，不起作用 |
|
