STC32G144K246控制平台

渔***

STC32G144K246控制平台，带有以太网口和485接口。能作为工控机平台。也能作为开发板，学习各个模块。

已经在立创开源硬件平台发布的第1版连接为   https://oshwhub.com/yuhuofeng/stc32g144k246-control-platform

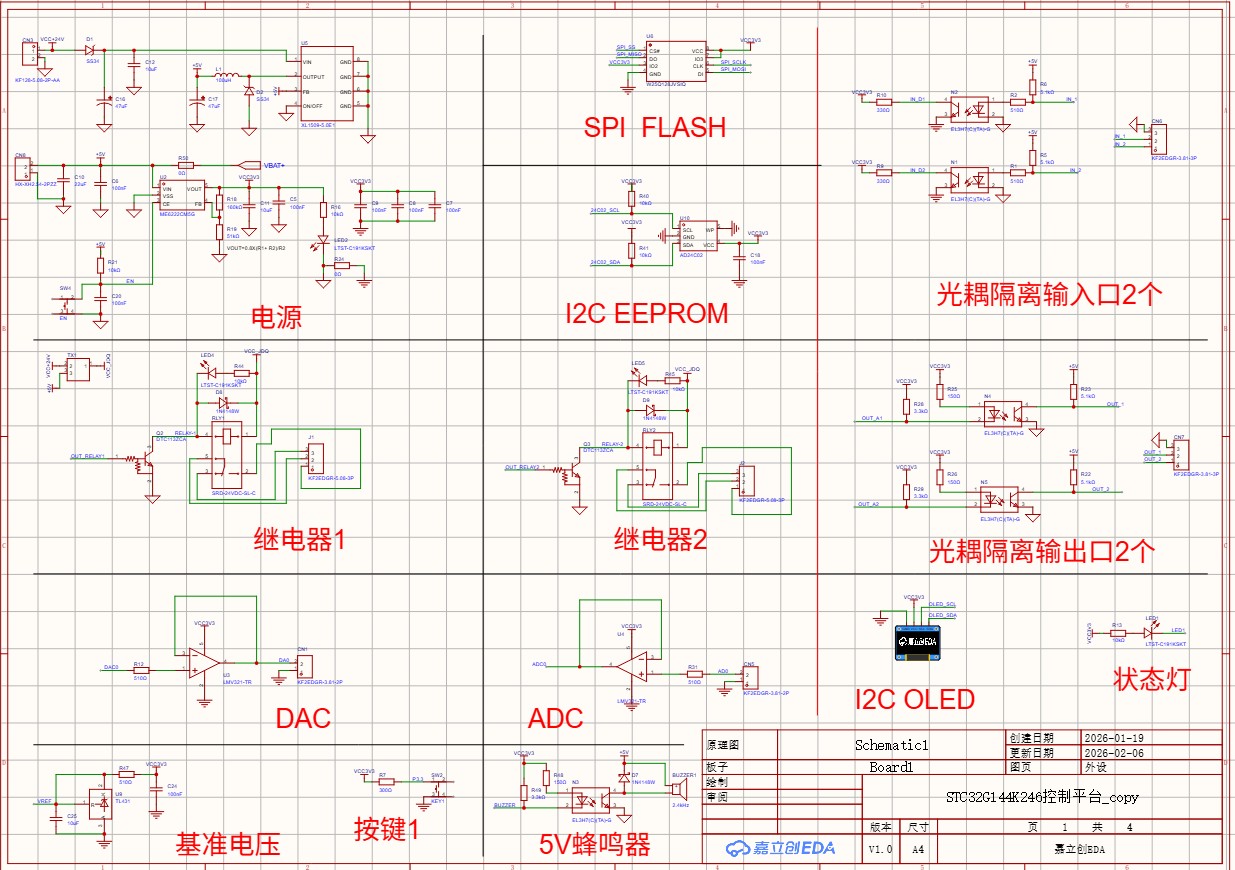

STC32G144K246控制平台

接口资源介绍

电源：可以6-24V输入，也可以用5V电源接口输入。

通讯接口：1个485，1个以太网口RJ45，1个TTL，

下载接口：1路USB下载器，

显示接口：1个OLED屏，

1路ADC，

1路DAC，

2个光耦隔离输入的IO口，

2个光耦隔离输出的IO口，

2路功率继电器控制。  继电器线圈的工作电压的选择，取决于电源输入电压的匹配。可以匹配5V，12V，24V等几种规格。
