Ai8051U多路三相交流光耦检测模块

muuu***

一、项目简介

    本次项目使用Ai8051U芯片制作了一款多路三相电压检测模块。本项目可用于四路用电设备运行状态检测与指示，方便更加快速的定位故障位置，为更贴合实际需求，设计采用公版导轨外壳，方便工业安装与布线。预留12通道三相电压缺相检测接口，预留一路RS485接口，预留NRF24L01 2.4G无线通信接口，预留4G Cat.1/LORA模块接口，一路LED指示灯，一路蜂鸣器报警，提供USB/UART程序下载接口，支持12-24VDC供电；为方便学习预留一路阻容降压转5V电路，后续成功可能支持220V/380V供电。

    由于放假在家，为安全起见三相电压缺相检测功能并未实测，不过有之前测试的经验，电路应该没问题，后续有待实际验证。因缺乏实际项目经验，设计中可能存在缺陷，欢迎大佬点评指导。

开源链接：
    https://oshwhub.com/hty12138/ai8051u-multi-channel-three-phas

更新日志：

• 2026.1.23：初板硬件外设调通，支持RS485 Modbus协议读取缺相信息数据

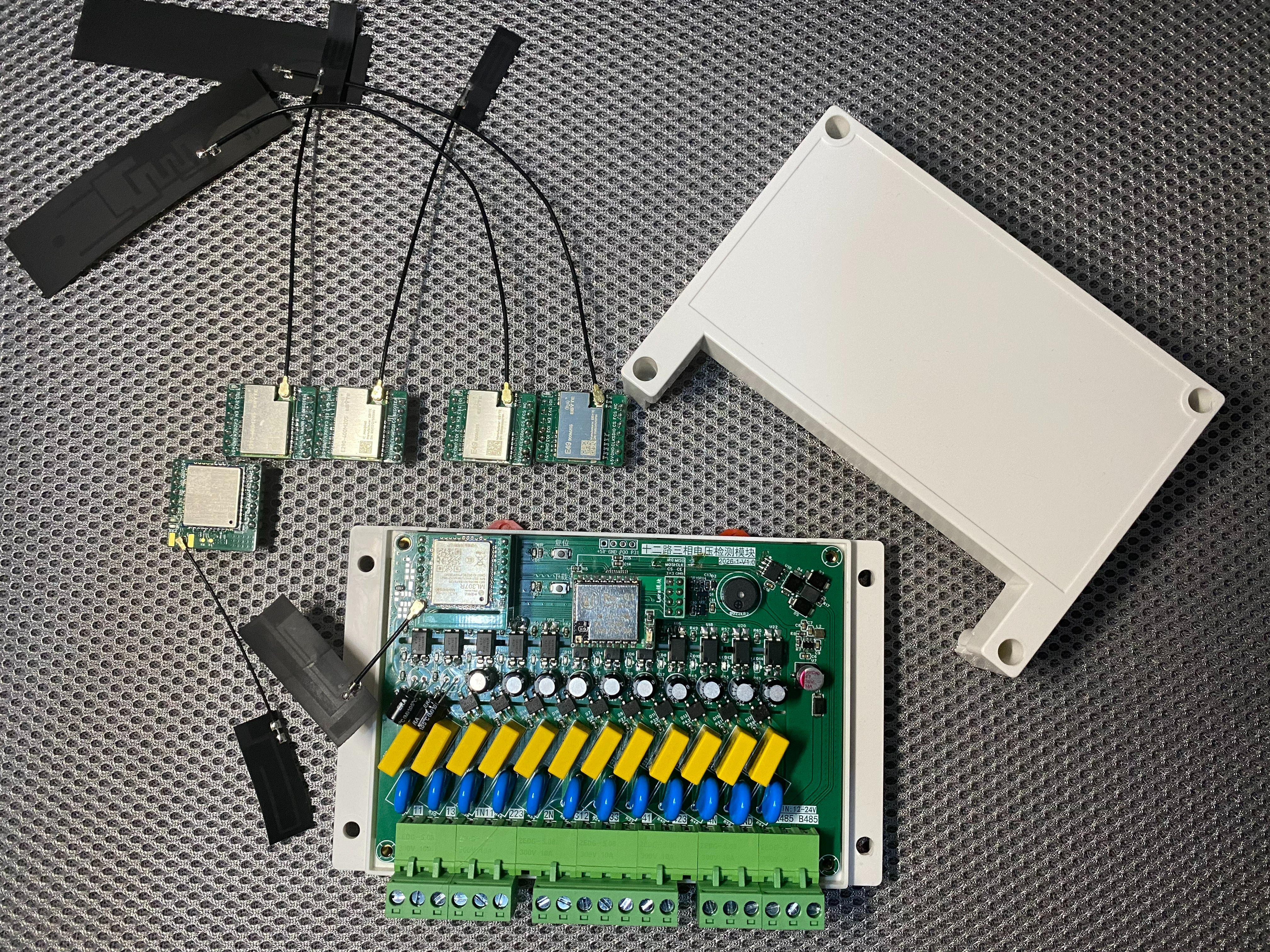

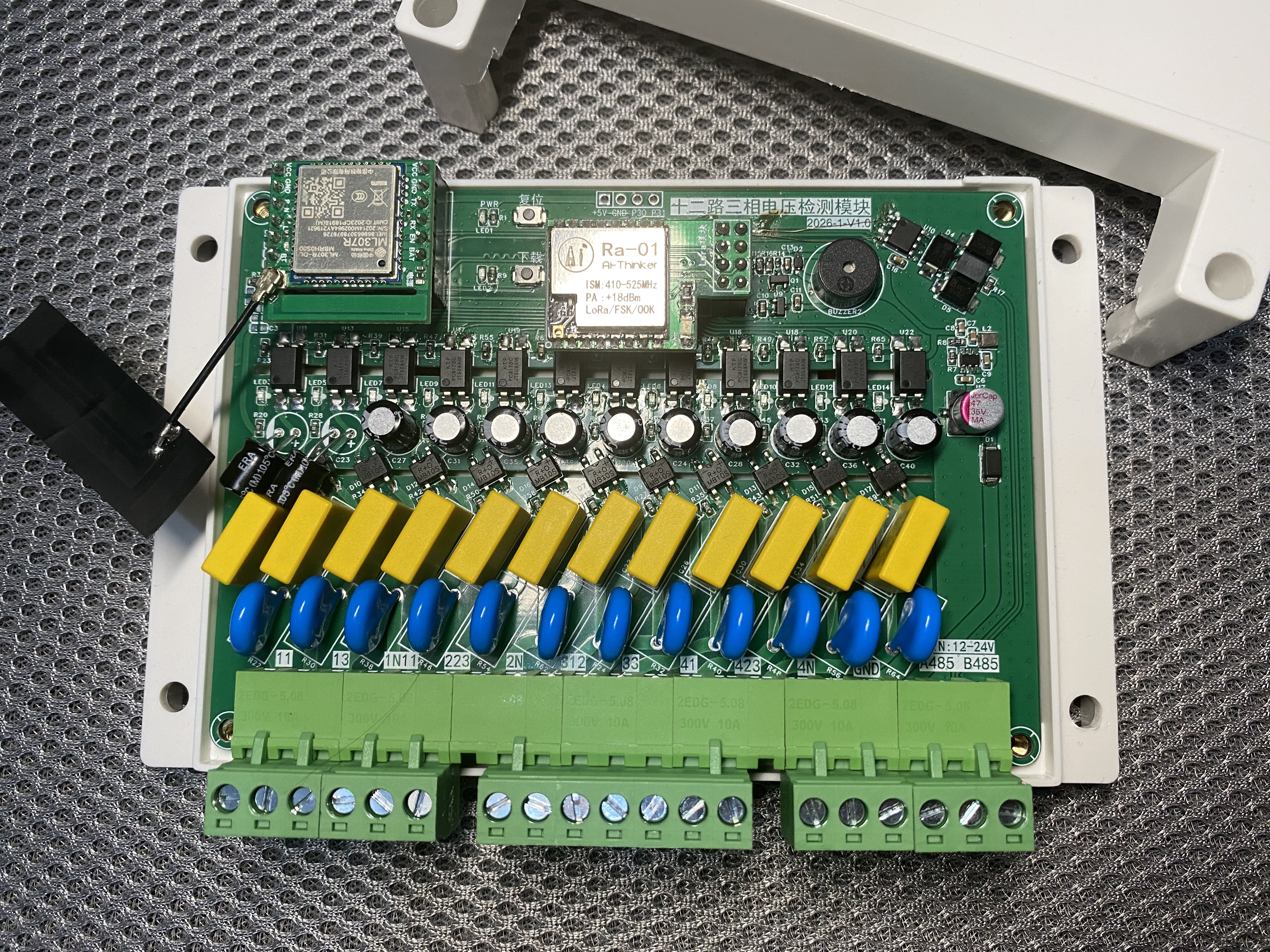

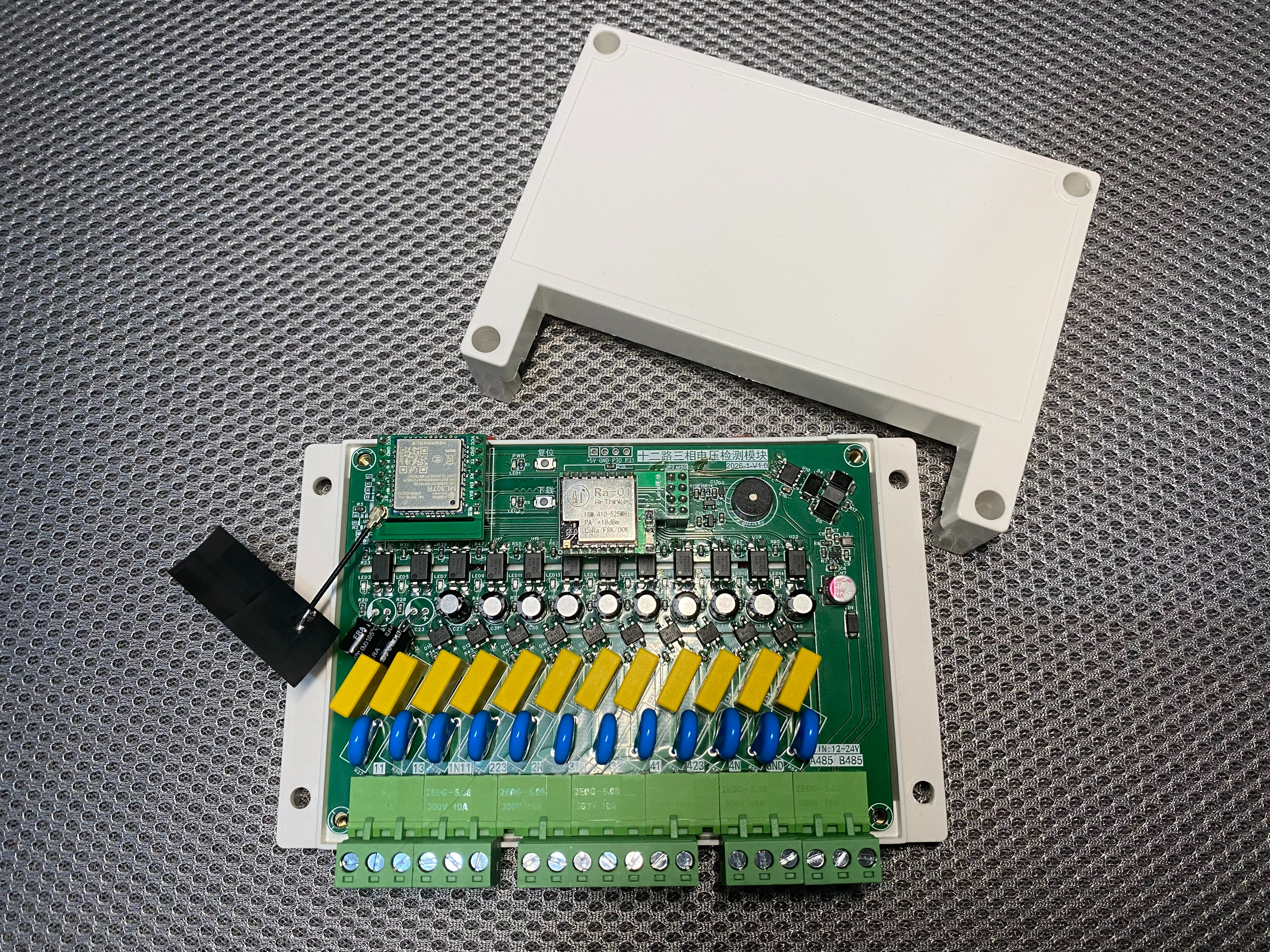

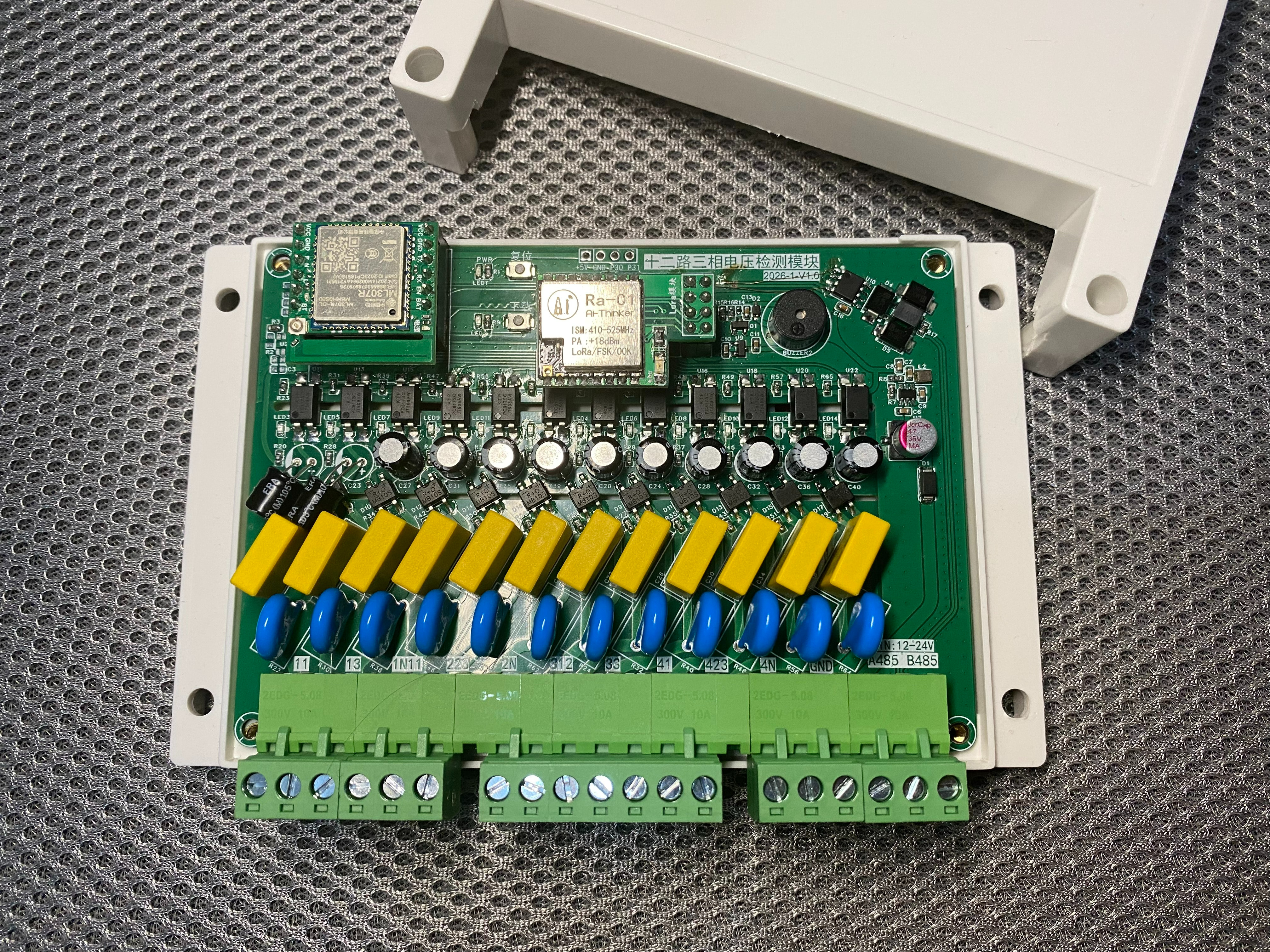

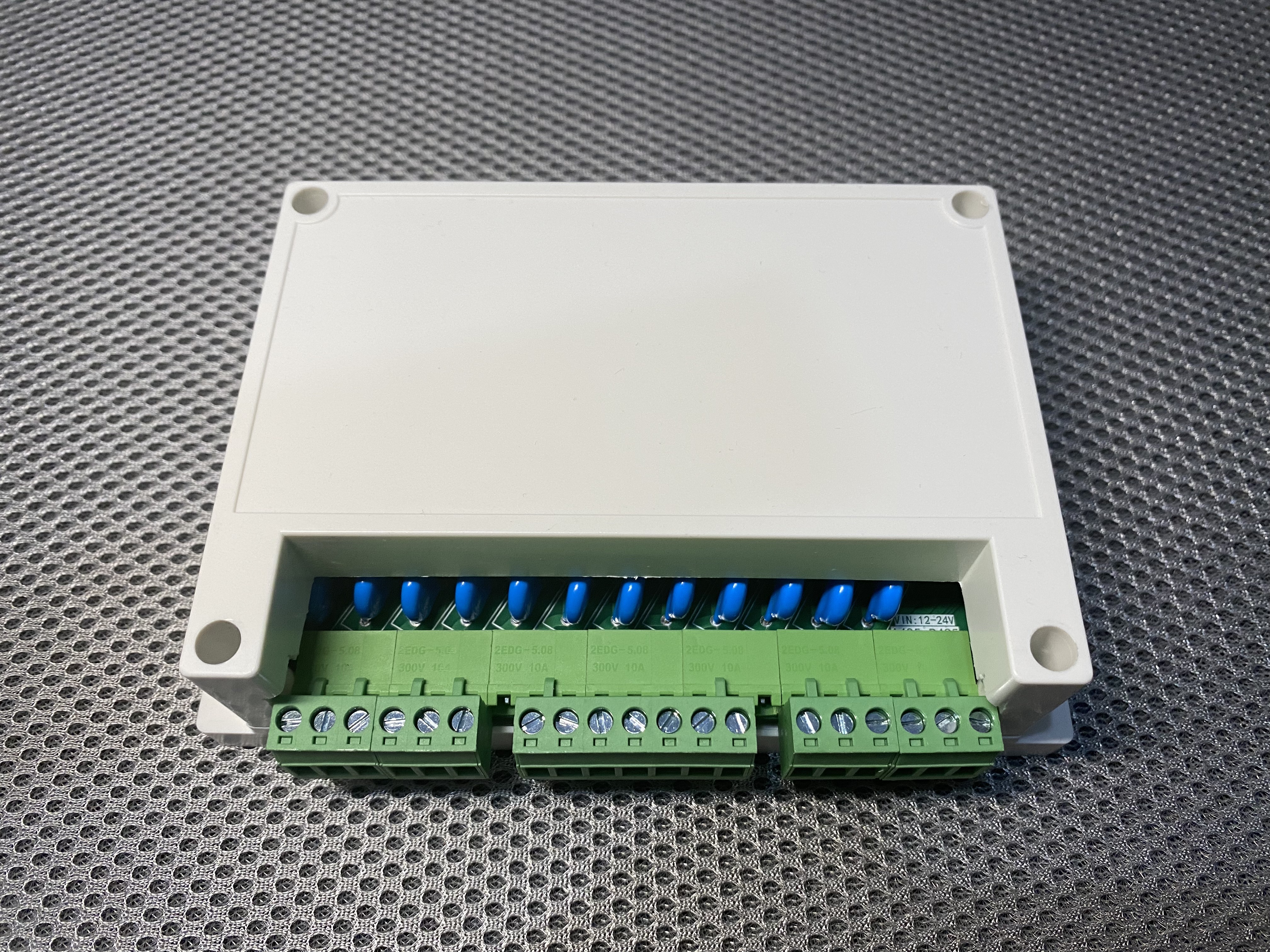

二、实物演示
