《让单片机拥有更好的音质2：喇叭替代蜂鸣器：N沟道MOS管驱动喇叭。均实物验证》

yzq***

《让单片机拥有更好的音质2：喇叭替代蜂鸣器：N沟道MOS管驱动喇叭。均实物验证》


物料名称：                           来源：


N沟道MOS管 ；                         拆旧我的坏电单车控制器（上面很多）、报废电脑主板上也很多；

杜邦线；                                    购置、报废电脑主板上也很多、自己做；

喇叭；                                       请参见前面帖子；0.5w的小喇叭最大电流250mA

限流电阻；                                 请参见前面帖子；0.5w的小喇叭最大电流250mA，最小阻值=简易计算：5v/0.25a=20Ω；晋级：如果使用电位器替代是可以调节音量的哦。

说明：N沟道MOS管 ；自带一个等效二极管，可以把喇叭线圈的反向电动势给短路。

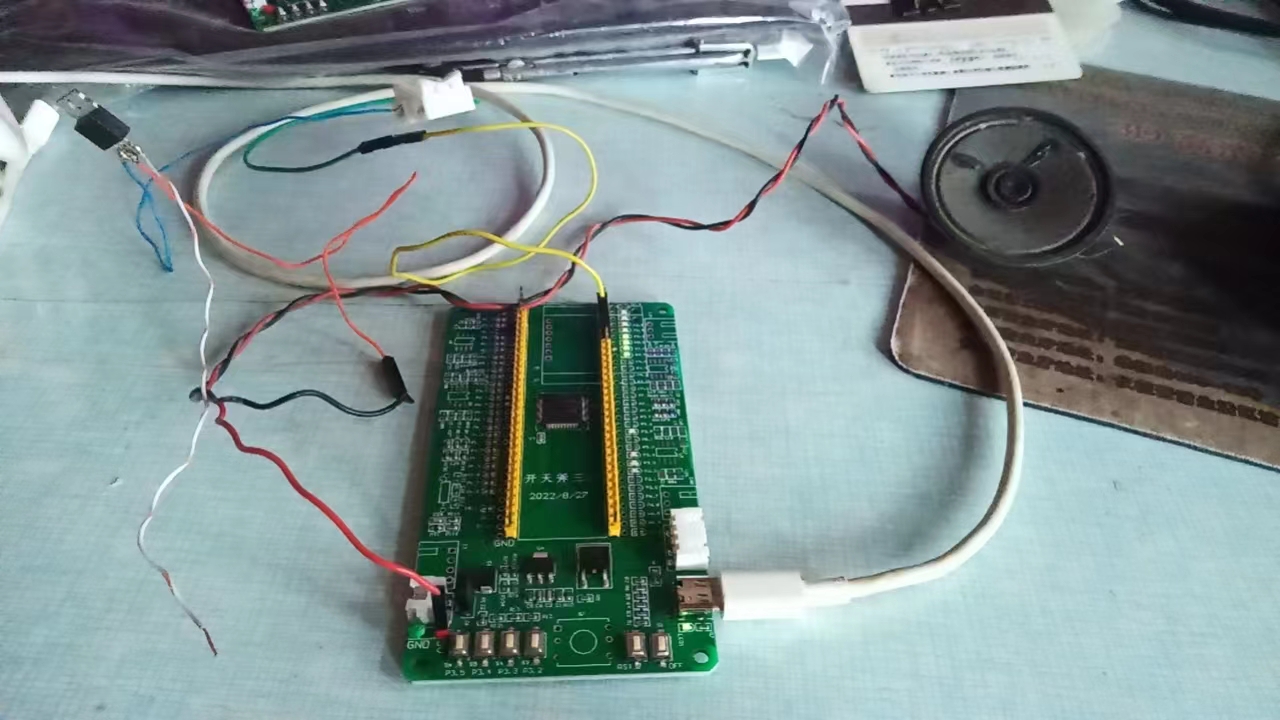

图一：整体效果

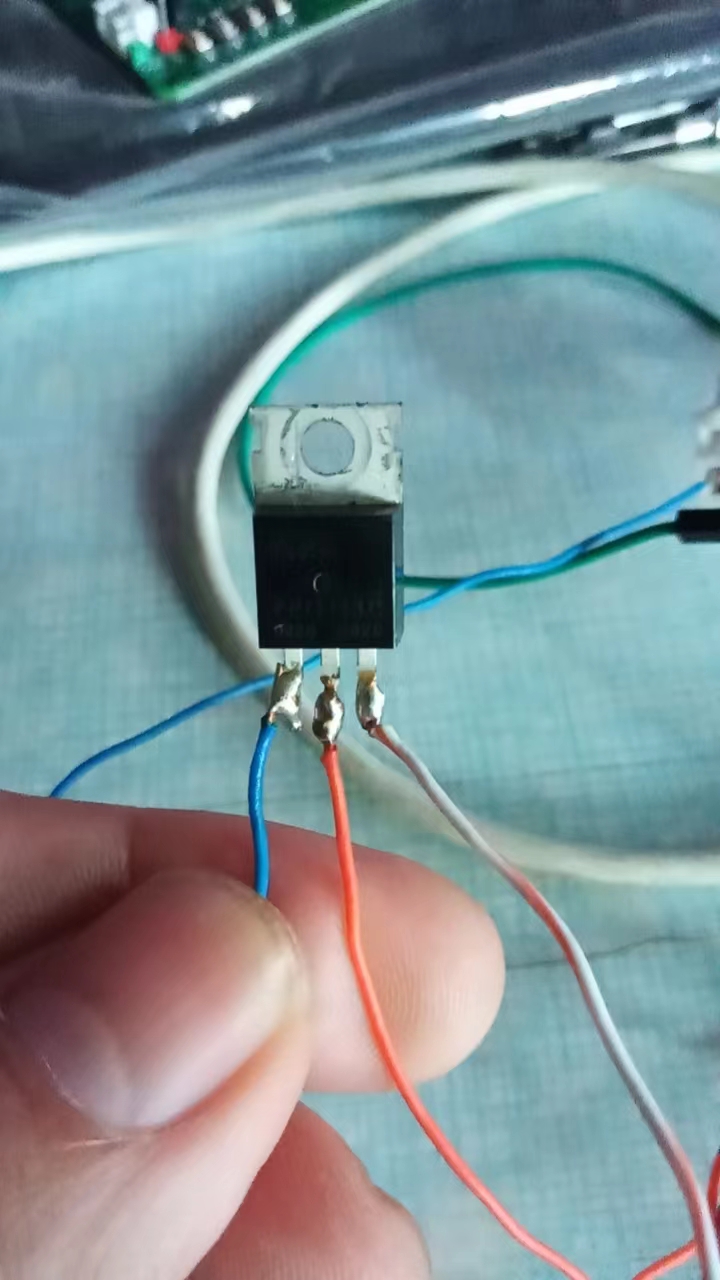

图二：MOS管

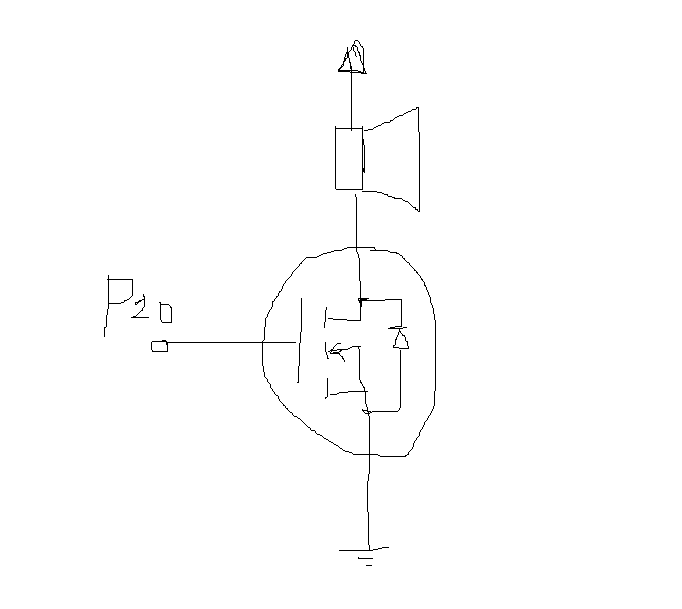

图三：电路连接图

yzq***

实物视频

yzq***

yzq*** 发表于 2023-5-14 15:09
实物视频

声音非常大

梁***

我也在考虑用PWM直接驱动两个MOSFET做D类开环播放，用12V、24V、48V供电，看看音质能听不，据我对D类功放的经验，应该可行。同时可以做下逆变实验。

神***

终于用上主流的
开天斧-STC8H8K64U核心功能实验板
屠龙刀-STC32G12K128核心功能实验板
===来演示楼主的各种创造了，这样8051世界好通用平台共享成果

yzq***

梁*** 发表于 2023-5-14 19:04
我也在考虑用PWM直接驱动两个MOSFET做D类开环播放，用12V、24V、48V供电，看看音质能听不，据我对D类功放的 ...

PWM驱动音频，目前对我来说难度太大。PWM知识还在学习中。
