交流电压/直流电压ADC测量, 计算有效值 ,送【AIapp-ISP | 调试接口】显示

梁***

小*** 发表于 2025-1-4 17:27
STC32G12K128屠龙刀核心板 下载程序进去不显示  主频24MHZ  串口115200 8 N  1

打开串口助手，应该能看到串口发回的数据，我返回数据是无条件的。

胡***

显示怎么是32

Eug***

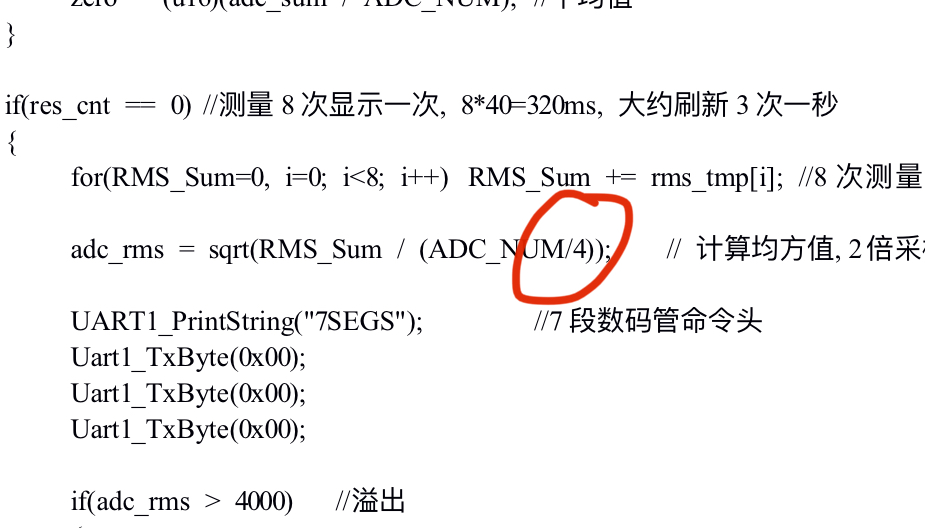

请教下，计算均方根时这个位置为什么还要除4 ？？？

梁***

Eug*** 发表于 2025-5-30 10:20
请教下，计算均方根时这个位置为什么还要除4 ？？？

原始计算 adc_rms = sqrt(RMS_Sum/ADC_NUM);
2倍采样，则 adc_rms = 2*sqrt(RMS_Sum/ADC_NUM)
                                = sqrt(4*RMS_Sum/ADC_NUM)
                                 = sqrt(RMS_Sum/(ADC_NUM/4))
编译后，编译器会先计算好常数ADC_NUM/4，我这样写的目的是减少一次乘法计算。

Eug***

为什么要2倍？

梁***

Eug*** 发表于 2025-5-30 10:58
为什么要2倍？

因为我的量程是28.00V。
ADC用2.5V基准，则输入交流有效值为0.88V，ADC读数峰值2047，有效值1447，2倍采样就是2894，适用于读数为2800，比如28.00V，280.0V，2.800A，28.00A。

zengc***

qepu***

dayb*** 发表于 2023-6-20 22:13
修改vref为3.3V后。可以调零了，估计是买的TL431有问题，R4改为49.9欧姆，测量的电流1A内的还是误差较大 ...

为什么你们好像一直在说用霍尔互感器。我用的不是霍尔互感器呢

dayb***

qepu*** 发表于 2025-6-22 18:26
为什么你们好像一直在说用霍尔互感器。我用的不是霍尔互感器呢

我用的也不是霍尔互感器，是电流互感器

qepu***

dayb*** 发表于 2025-6-23 08:47
我用的也不是霍尔互感器，是电流互感器

那就好。我用的开天斧的例子。感觉可以算出交流的电压。不过还没有移植成功。感觉还得用我的ADC例子自己改进.
