STC32G144K246 P8M0~PBM1文档描述与头文件定义不一致

zhsoli***

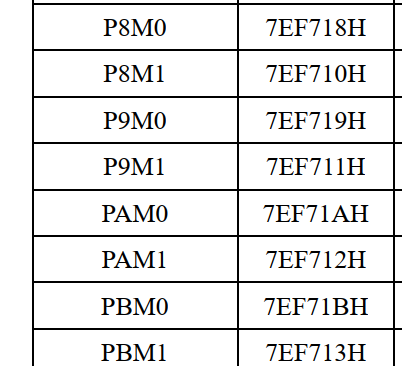

STC32G144K246  P8M0~PBM1文档中的地址描述与头文件中定义的不一致，是否要修改一下文档手册

Debu***

确实是数据手册不对，20251226最新版的也是

kai***

多谢您提醒！

已修正，稍后一并上传更新。

dww***

我刚刚发现stc32g144k246.h中没有P8的定义，软件AiCube-ISP-V6.96S里生成的头文件也没有

angm***

dww*** 发表于 2026-2-26 11:54
我刚刚发现stc32g144k246.h中没有P8的定义，软件AiCube-ISP-V6.96S里生成的头文件也没有 ...

不是没有P8的定义，它是不同的定义

/////////////////////////////////////////////////
//7E:F700H-7E:F7FFH
/////////////////////////////////////////////////

#define     P8OUT                   (*(unsigned char volatile far *)0x7ef700)
#define     P9OUT                   (*(unsigned char volatile far *)0x7ef701)
#define     PAOUT                   (*(unsigned char volatile far *)0x7ef702)
#define     PBOUT                   (*(unsigned char volatile far *)0x7ef703)
#define     PCOUT                   (*(unsigned char volatile far *)0x7ef704)
#define     PDOUT                   (*(unsigned char volatile far *)0x7ef705)
#define     PEOUT                   (*(unsigned char volatile far *)0x7ef706)
#define     PFOUT                   (*(unsigned char volatile far *)0x7ef707)

#define     P8IN                    (*(unsigned char volatile far *)0x7ef708)
#define     P9IN                    (*(unsigned char volatile far *)0x7ef709)
#define     PAIN                    (*(unsigned char volatile far *)0x7ef70a)
#define     PBIN                    (*(unsigned char volatile far *)0x7ef70b)
#define     PCIN                    (*(unsigned char volatile far *)0x7ef70c)
#define     PDIN                    (*(unsigned char volatile far *)0x7ef70d)
#define     PEIN                    (*(unsigned char volatile far *)0x7ef70e)
#define     PFIN                    (*(unsigned char volatile far *)0x7ef70f)

zh***

dww*** 发表于 2026-2-26 11:54
我刚刚发现stc32g144k246.h中没有P8的定义，软件AiCube-ISP-V6.96S里生成的头文件也没有 ...

STC32G144K246的P8~PB口与P0~P7口一样的读写方式不一样

P8的读取/输入使用寄存器P8IN，P8口的写/输出使用寄存器P8OUT
所以没有P8的定义，只有P8IN和P8OUT的定义

P9、PA、PB与P8类似

dww***

zh*** 发表于 2026-2-26 12:41
STC32G144K246的P8~PB口与P0~P7口一样的读写方式不一样

P8的读取/输入使用寄存器P8IN，P8口的写/输出使 ...

谢谢，那么该怎么给p8做初始化配置呢？又该如何使用呢？
datasheet里也没有找到使用的例子
比如，我想用P8.6做输出，输出高或低驱动三极管

AI***

dww*** 发表于 2026-2-26 14:15
谢谢，那么该怎么给p8做初始化配置呢？又该如何使用呢？
datasheet里也没有找到使用的例子
比如，我想用P ...

https://www.stcaimcu.com/data/do ... 4K246-DEMO-CODE.zip

dww***

AI*** 发表于 2026-2-26 14:21
https://www.stcaimcu.com/data/do ... 4K246-DEMO-CODE.zip

谢谢啦

zh***

dww*** 发表于 2026-2-26 14:15
谢谢，那么该怎么给p8做初始化配置呢？又该如何使用呢？
datasheet里也没有找到使用的例子
比如，我想用P ...

如果是对P8~PB进行整组输出操作，可以使用P8OUT = xx；

由于P8~PB无法进行位操作，所以硬件设计时特别增加了PnSET和PnCLR寄存器
使用方法如下：
如果想单独输出P8.6为高电平，P8的其他口状态不变，可以：P8SET = 0x40;
如果想单独输出P8.7为低电平，P8的其他口状态不变，可以：P8CLR = 0x80;
