QSPI应用，FTF标志位与QSPI_SR2内容不符

打卡等级：以坛为家I
打卡总天数：350
最近打卡：2026-03-05 05:40:09

63 主题	210 回帖	2408 积分

积分: 2408

发表于 2025-12-28 16:48:39 | 显示全部楼层 |阅读模式

问题描述：

用QSPI接口对外部设备执行写入数据操作时，以我的理解，当mcu对外写入数据，存储到FIFO的字节数超出QSPI_CR2设定的阈值时，FTF标志置位。一旦把FIFO的数据写入到外部设备（至少1个字节），FTF标志即被复位。
现在遇到的情况是：通过QSPI接口对外写入数据，经查，当QSPI_SR2已经为0的情况下，再查FTF标志，仍然是置位状态。这一点我不理解 :-(
麻烦帮忙解惑一下，谢谢先 :-)

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：495
最近打卡：2026-04-04 15:14:23

已绑定手机

104 主题	4237 回帖	9415 积分

无情的代码机器

积分: 9415

发表于 2025-12-28 21:11:37 | 显示全部楼层

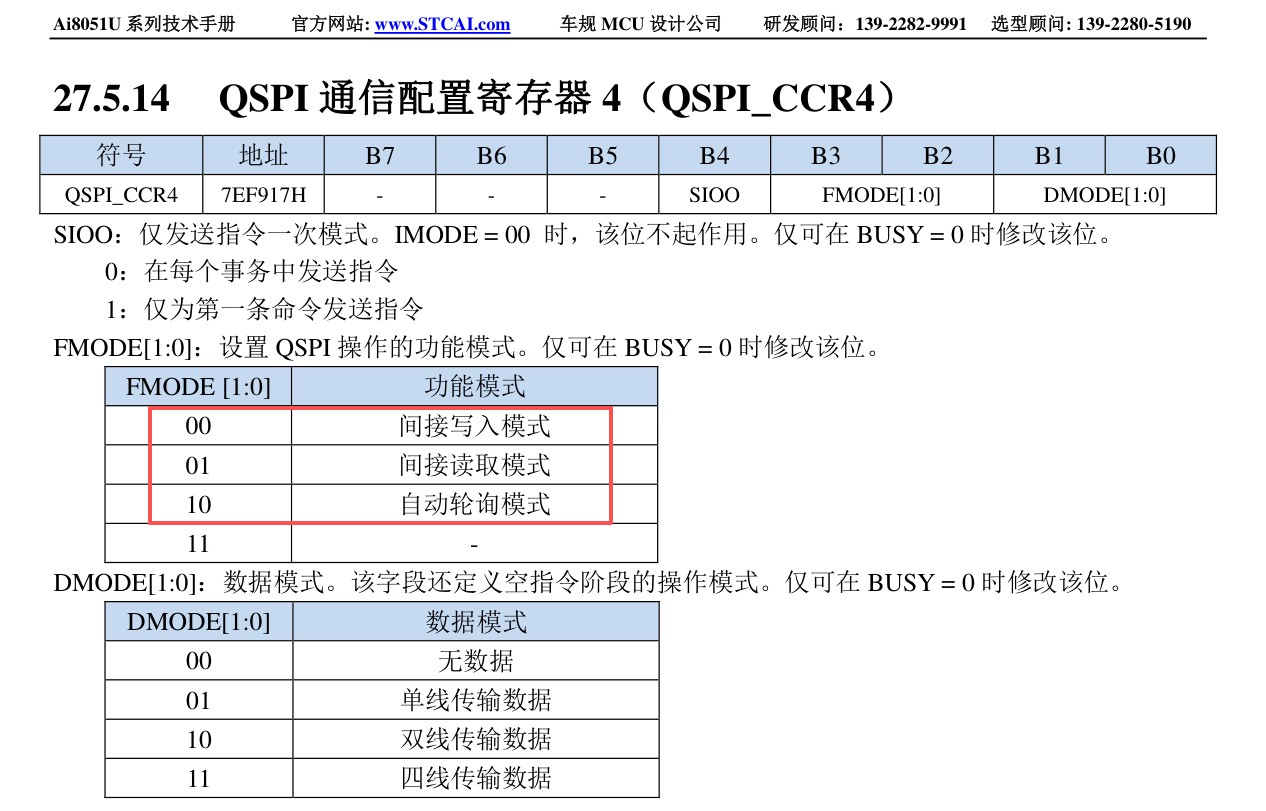

用的自动轮询模式？





三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：350
最近打卡：2026-03-05 05:40:09

63 主题	210 回帖	2408 积分

积分: 2408

发表于 2025-12-28 21:13:45 | 显示全部楼层

erci*** 发表于 2025-12-28 21:11
用的自动轮询模式？

您好，疏忽了，没说清楚。
用的是间接写模式。

点评

QSPI_CR2设定的阈值是多少呢？并不是“把FIFO的数据写入到外部设备（至少1个字节），FTF标志即被复位” 而是数据量超过阈值即置位FTF标志详情回复发表于 2025-12-29 09:06

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：495
最近打卡：2026-04-04 15:14:23

已绑定手机

104 主题	4237 回帖	9415 积分

无情的代码机器

积分: 9415

发表于 2025-12-29 09:06:28 | 显示全部楼层

BeHa*** 发表于 2025-12-28 21:13
您好，疏忽了，没说清楚。
用的是间接写模式。

QSPI_CR2设定的阈值是多少呢？
并不是“把FIFO的数据写入到外部设备（至少1个字节），FTF标志即被复位”
而是数据量超过阈值即置位FTF标志

三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：350
最近打卡：2026-03-05 05:40:09

63 主题	210 回帖	2408 积分

积分: 2408

发表于 2025-12-29 19:20:55 | 显示全部楼层

erci*** 发表于 2025-12-29 09:06
QSPI_CR2设定的阈值是多少呢？
并不是“把FIFO的数据写入到外部设备（至少1个字节），FTF标志即被复位”
...

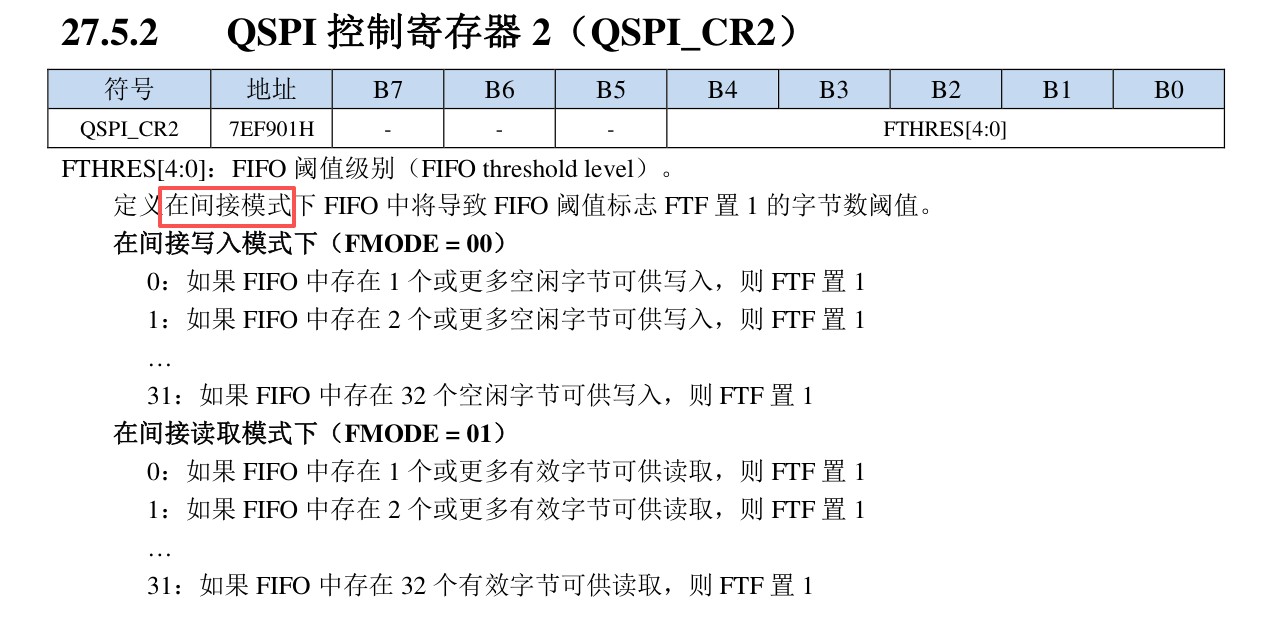

阈值设置为31.
可以说，FTF在FIFO存储的字节数一旦小于31，FTF标志位，就会自行置零，这样对不？

点评

31时，是小于32就应清零。字节数是阈值+1 都是“更多”，即>=(阈值+1)时FTF置1,否则为0. [attachimg]126765[/attachimg] 详情回复发表于 2025-12-29 19:30

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：495
最近打卡：2026-04-04 15:14:23

已绑定手机

104 主题	4237 回帖	9415 积分

无情的代码机器

积分: 9415

发表于 2025-12-29 19:30:37 | 显示全部楼层

BeHa*** 发表于 2025-12-29 19:20
阈值设置为31.
可以说，FTF在FIFO存储的字节数一旦小于31，FTF标志位，就会自行置零，这样对不？ ...

31时，是小于32就应清零。
字节数是阈值+1
都是“更多”，即>=(阈值+1)时FTF置1,否则为0.



三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：350
最近打卡：2026-03-05 05:40:09

63 主题	210 回帖	2408 积分

积分: 2408

发表于 2025-12-29 20:45:42 | 显示全部楼层

erci*** 发表于 2025-12-29 19:30
31时，是小于32就应清零。
字节数是阈值+1
都是“更多”，即>=(阈值+1)时FTF置1,否则为0.

非常感谢 :-)
