请教 8H8K64U 管脚问题

leve*** · 发表于 2025-12-25 17:38:33

请教 8H8K64U 管脚问题具体如图请问是 8H8k64U和8H1K08管脚不一样还是 ULN2003A 有问题

Debu*** · 发表于 2025-12-25 18:18:37

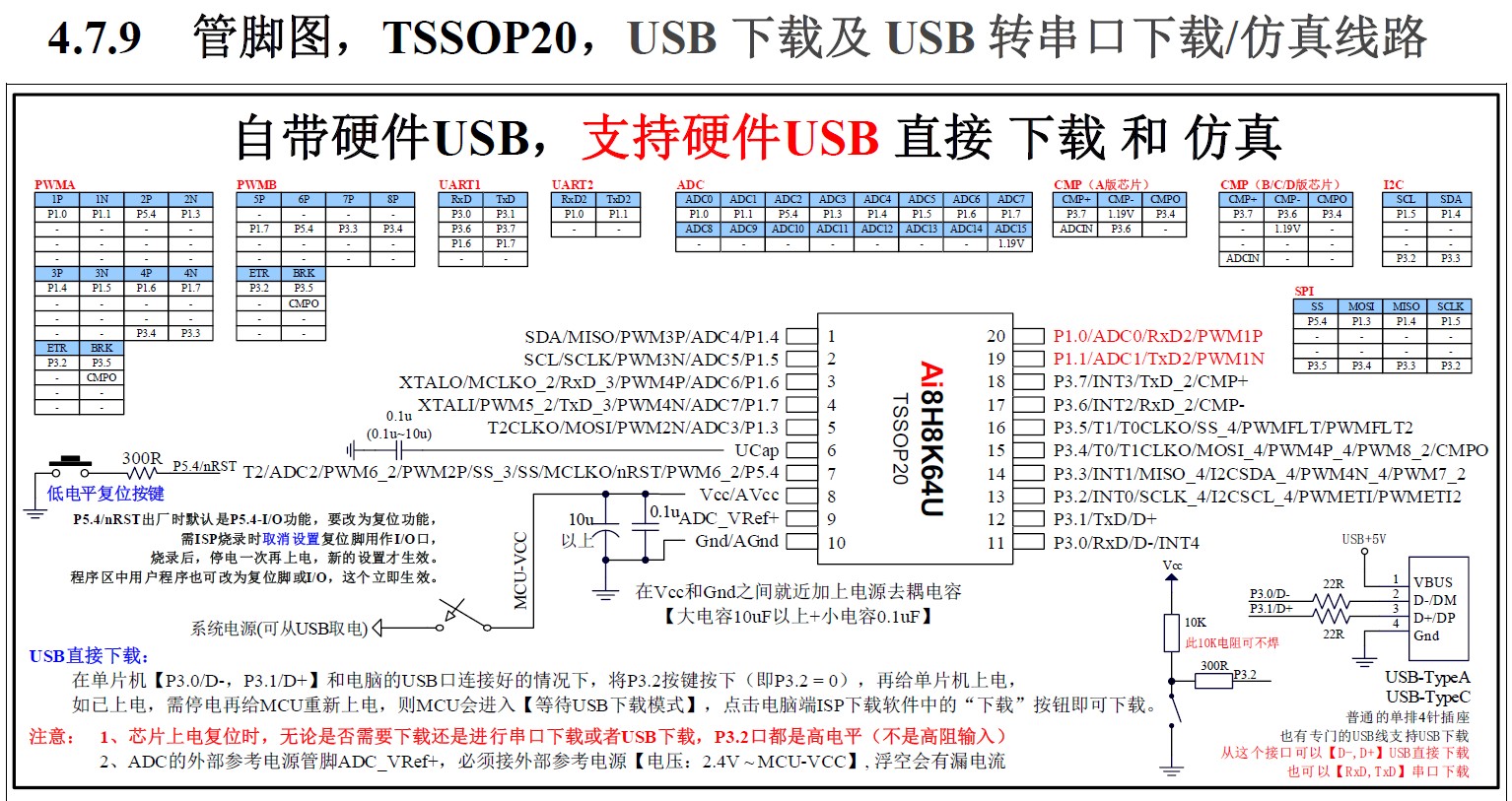

管脚图在数据手册中就有
8H8K64U的P10、P11是反的
还有6脚不同

leve*** · 发表于 2025-12-25 19:31:47

Debu*** 发表于 2025-12-25 18:18
管脚图在数据手册中就有
8H8K64U的P10、P11是反的
还有6脚不同

我说怎么对不上呢谢谢大佬

_奶*** · 发表于 2025-12-26 09:22:19

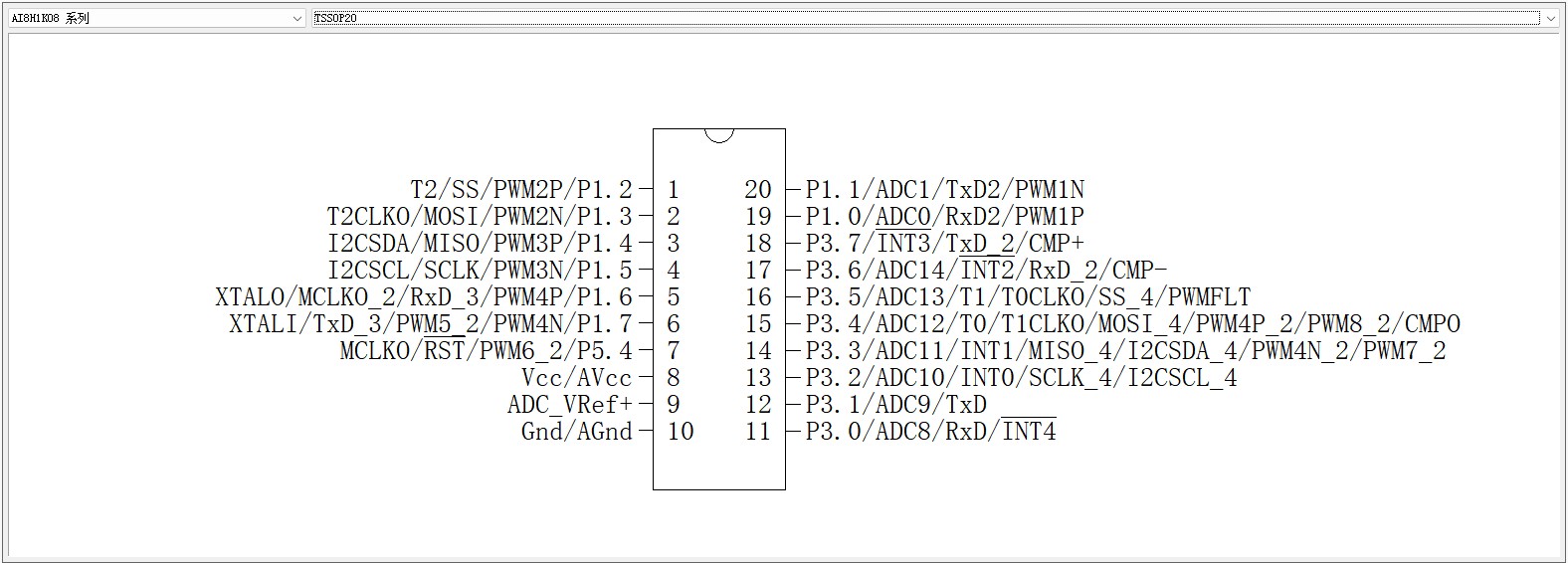

8H8K64U

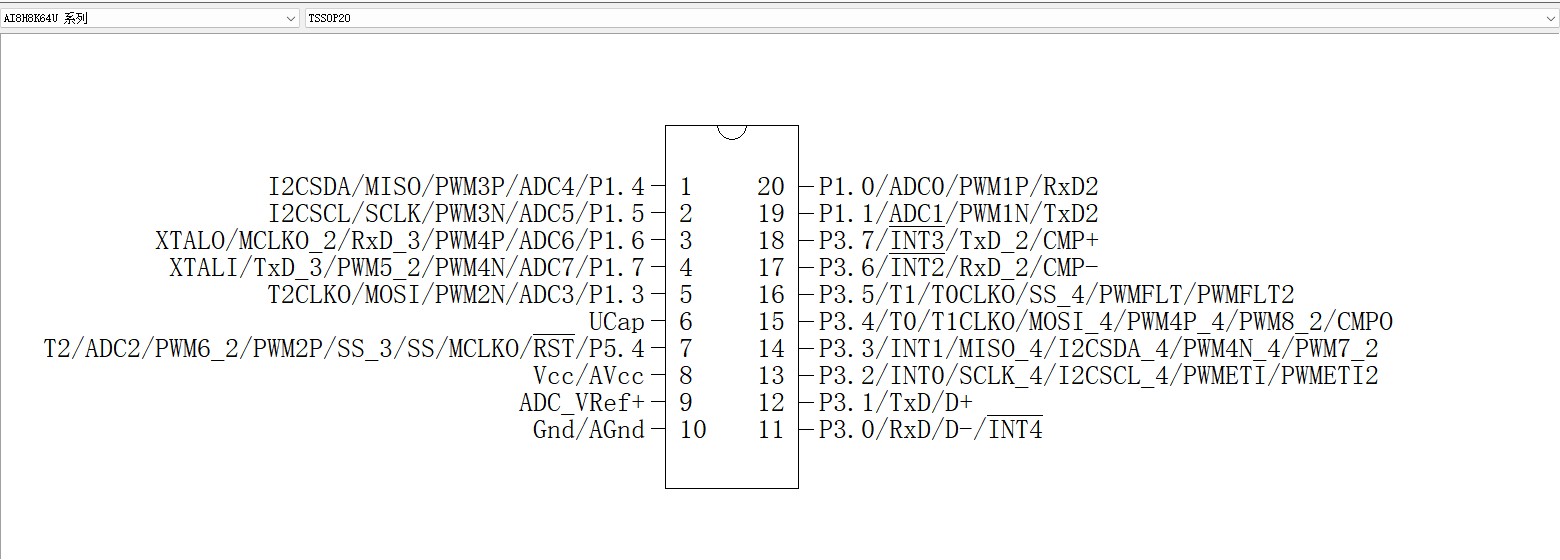

8H1K08

_奶*** · 发表于 2025-12-26 09:22:38

ISP软件上也可以查看。

todo*** · 发表于 2025-12-28 06:44:57

多看技术手册，就对了
