STC8G1K17-SOP16/TSSOP20 单片机接外部高精度晶振电路怎么接？

[复制链接]
ganzhe***
  • 打卡等级：偶尔看看II
  • 打卡总天数：27
  • 最近打卡：2026-03-14 11:57:43
已绑定手机

24

主题

31

回帖

215

积分

中级会员

积分
215
发表于 2025-12-24 09:12:09 | 显示全部楼层 |阅读模式
STS8G1K17 单片机接外部高精度晶振，需要接单片机哪两个脚？电路是啥样的？
回复

使用道具 举报 送花
_奶***
  • 打卡等级：以坛为家III
  • 打卡总天数：652
  • 最近打卡：2026-04-03 16:45:15

33

主题

2928

回帖

6601

积分

论坛元老

积分
6601
发表于 2025-12-24 10:21:07 | 显示全部楼层

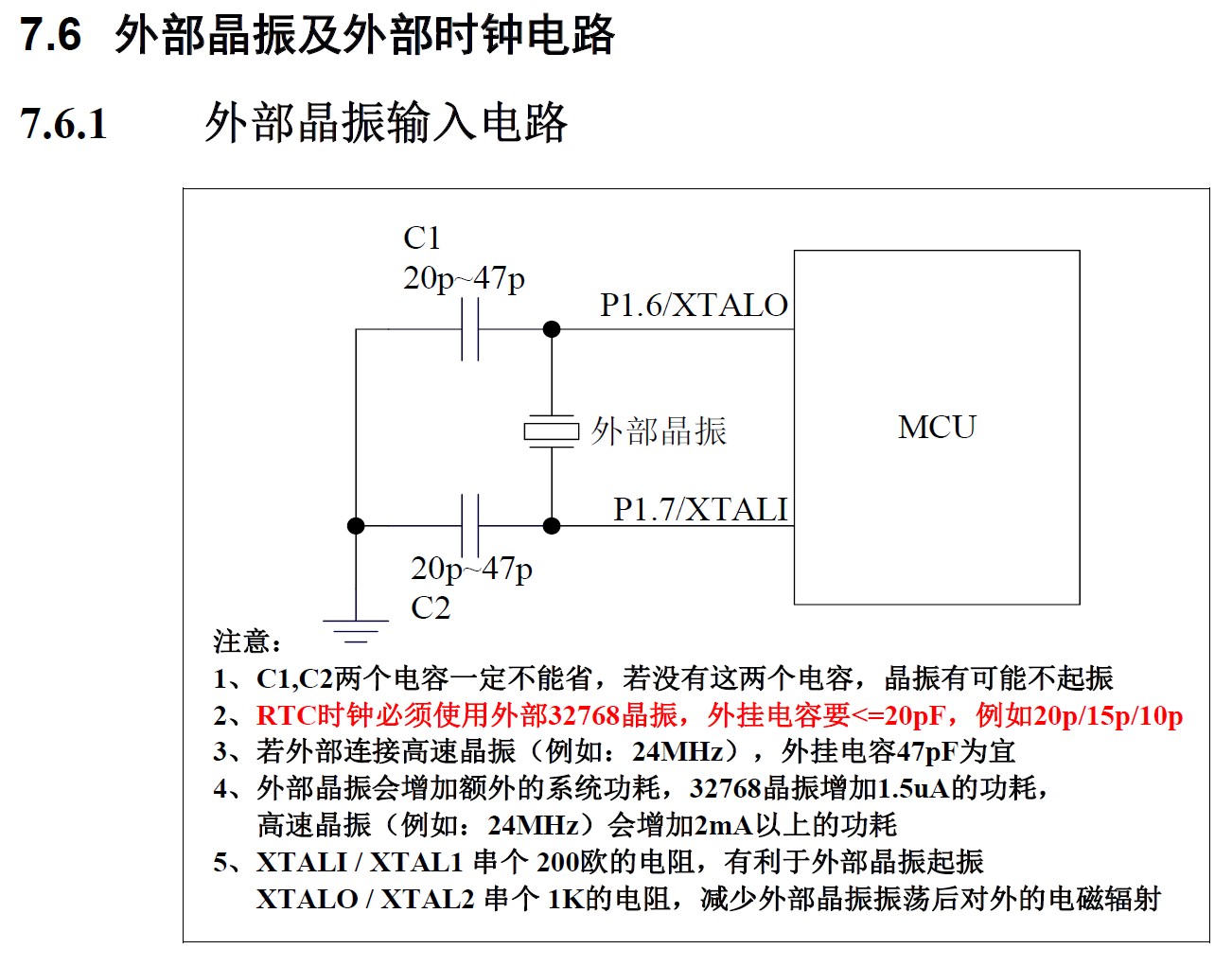

看看你用的单片机上有没有XTALO XTALI 这两个引脚，，接在这里
参考例程并不是对技术参 考手册的补充，而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充，而是解释成了参考例程的样子
回复

使用道具 举报 送花
_奶***
  • 打卡等级：以坛为家III
  • 打卡总天数：652
  • 最近打卡：2026-04-03 16:45:15

33

主题

2928

回帖

6601

积分

论坛元老

积分
6601
发表于 2025-12-24 10:21:55 | 显示全部楼层
原理图参考的话可以 看手册
参考例程并不是对技术参 考手册的补充，而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充，而是解释成了参考例程的样子
回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家III
  • 打卡总天数：725
  • 最近打卡：2026-03-30 12:09:34
已绑定手机

97

主题

7246

回帖

1万

积分

超级版主

积分
13798
发表于 2025-12-24 11:29:54 | 显示全部楼层
回复

使用道具 举报 送花
ganzhe***
  • 打卡等级：偶尔看看II
  • 打卡总天数：27
  • 最近打卡：2026-03-14 11:57:43
已绑定手机

24

主题

31

回帖

215

积分

中级会员

积分
215
发表于 2025-12-26 11:46:22 | 显示全部楼层

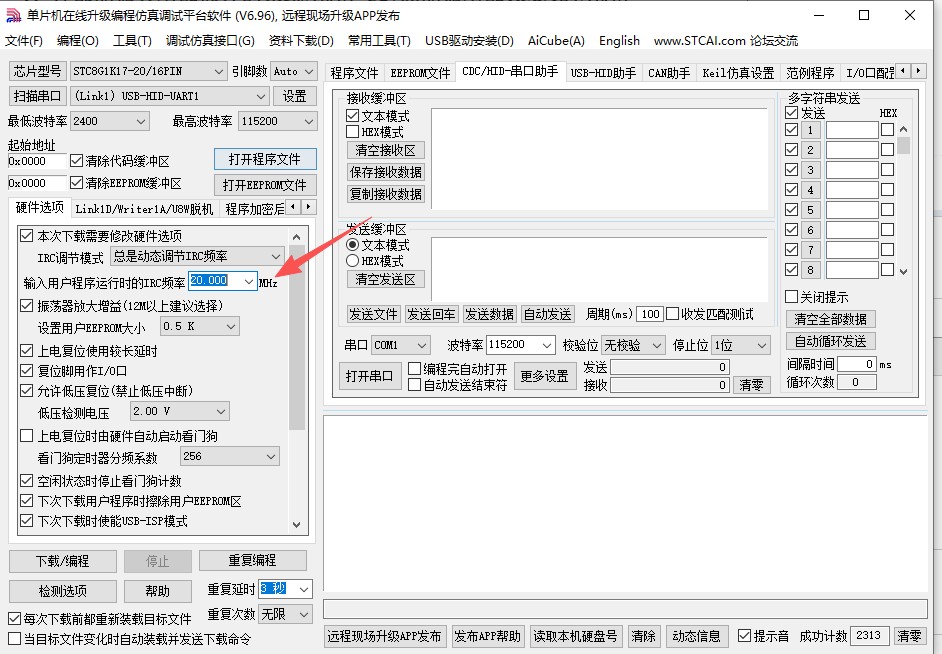

使用外部晶振后，程序需要怎么配置？ 还有烧录下载的地方如何配置？

点评

AI***

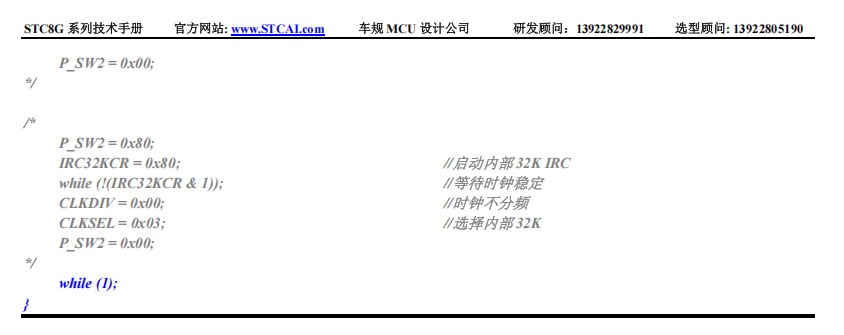

[attachimg]126409[/attachimg] [attachimg]126410[/attachimg] 数据手册：https://www.stcaimcu.com/data/download/Datasheet/STC8G.pdf  详情 回复 发表于 2025-12-26 13:30
回复

使用道具 举报 送花
AI***
  • 打卡等级：以坛为家I
  • 打卡总天数：289
  • 最近打卡：2026-04-03 15:39:24

16

主题

767

回帖

3747

积分

超级版主

积分
3747
发表于 2025-12-26 13:30:05 | 显示全部楼层
ganzhe*** 发表于 2025-12-26 11:46
使用外部晶振后，程序需要怎么配置？ 还有烧录下载的地方如何配置？
数据手册：https://www.stcaimcu.com/data/download/Datasheet/STC8G.pdf
