变频器干扰5V电源

niyo***

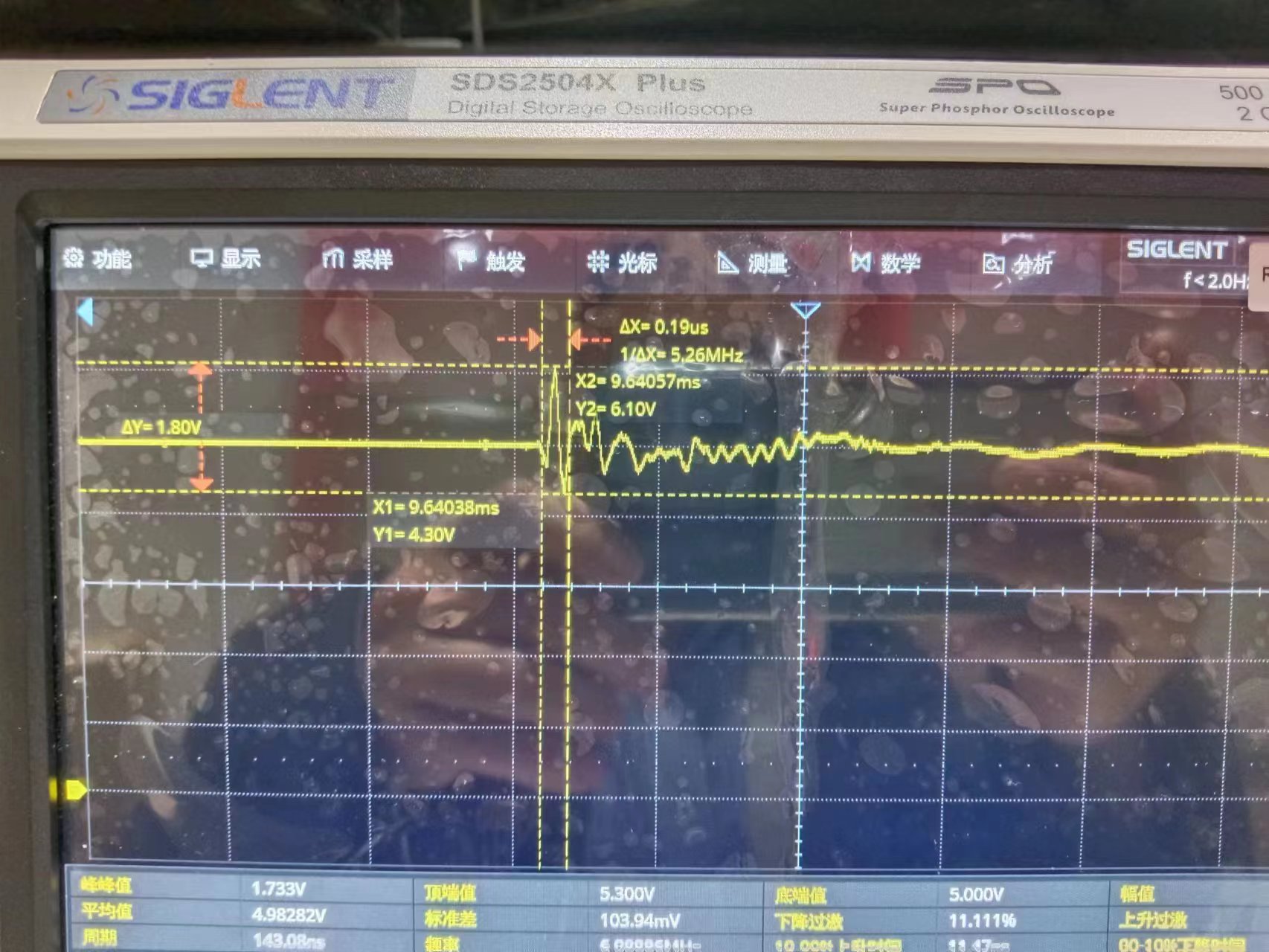

当变频器开起来以后，5V输出上有很大的脉冲干扰，能到7V，周期100~400ns

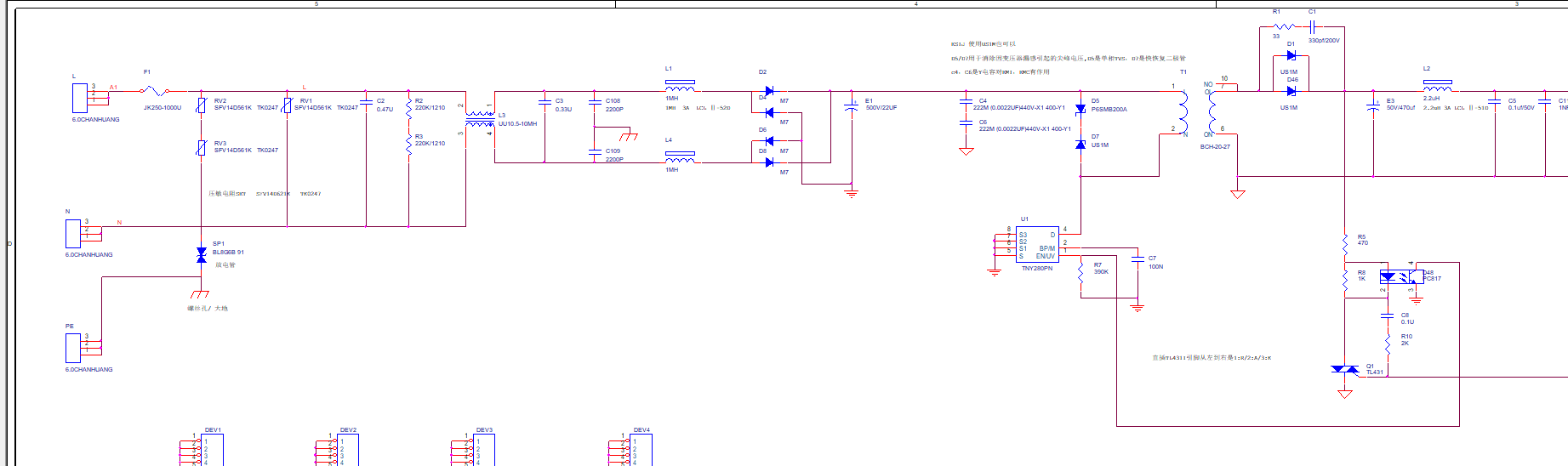

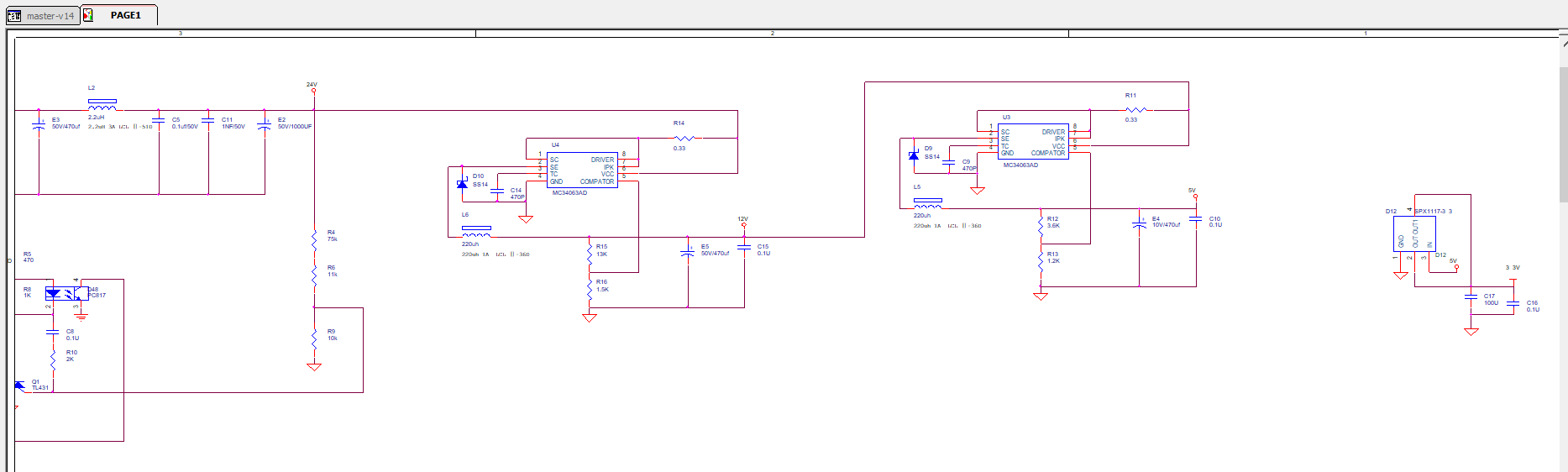

采用的方式是AC220V-----开关变压器+TN280PN变成DC24V-------使用MC34063变成DC12V---------使用MC34063变成DC5V-------使用LDO变成DC3.3V

niyo***

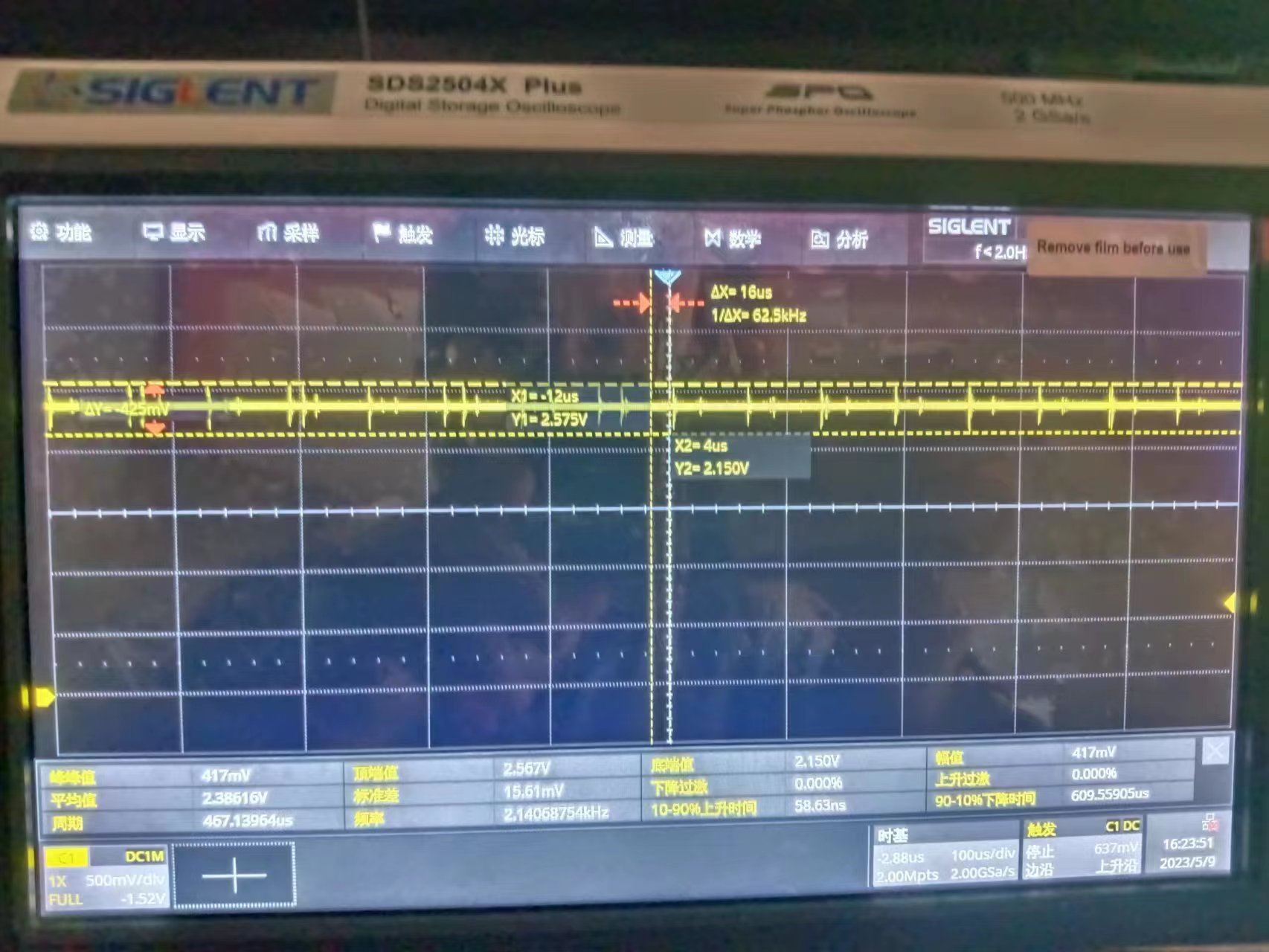

在DC24V上就有脉冲干扰

niyo***

因为考虑到电路板和变频器共用一路电，三相380V进入到变频器，从三相中引出一路和零线到了电路板。所以在电路板的输入端加了磁环，但是测试发现干扰没有减轻。另外也是用了隔离变压器AC220V/AC220V ，但是干扰也没有减轻

沈***

你的问题可能每一级，都存在问题，但是具体怎么解决，先问你一些问题吧。
第一
ACDC有没有用PI Expert Suite仿真过？
第二
MC34063 电路有没有仿真过？
第三
MC34063 有没有按照最小电流仿真计算过电感电容要求？

第四
为啥不用新款的DCDC转换器呢？

具体问题实在太复杂了。论坛里面显然是说不清楚的。而且也不是几个小时能讲清楚，教会你的。如果你真的有兴趣，加我绿泡泡好友:49662411，私下咨询。

梁***

1、示波器探头的地接电源地，探头输入接探头地（即测量示波器探头对地短路的波形）。我看看是否是示波器使用的问题。
2、24V电源与E3并联10uF35V陶瓷电容。普通470uF电解电容ESR很大的，要使用高频低阻电解电容。

niyo***

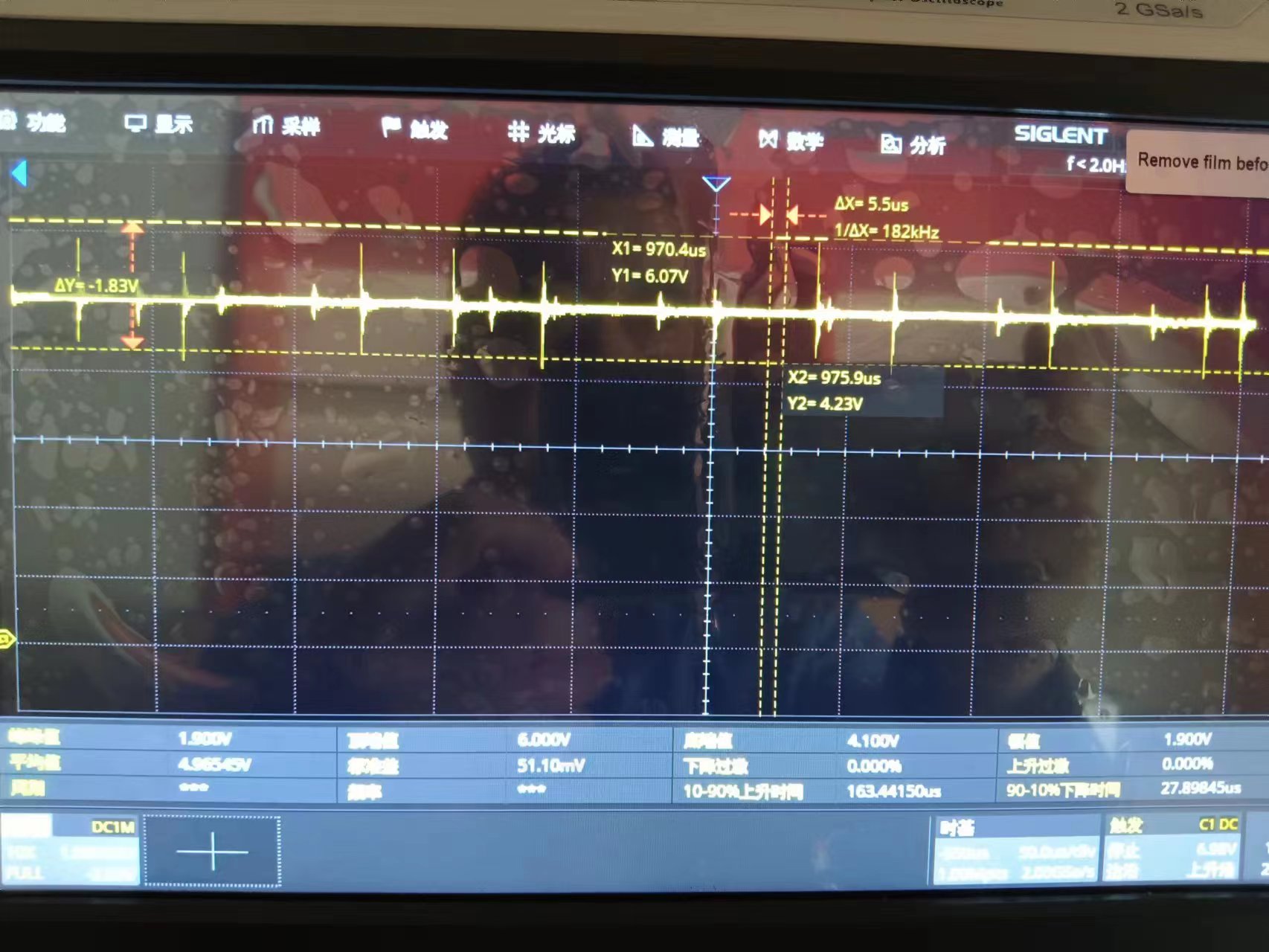

在5V上加了一个5.6V的1W稳压管有一定的效果，但是效果不是很好，脉冲最多还是能冲到6.2V

神***

具体的 MCU应用部分上个 原理图的 PDF, 大家来帮忙时看起来舒服些，你那图实在看起来麻烦，
我们认真看下，MCU部分====你没发上来

niyo***

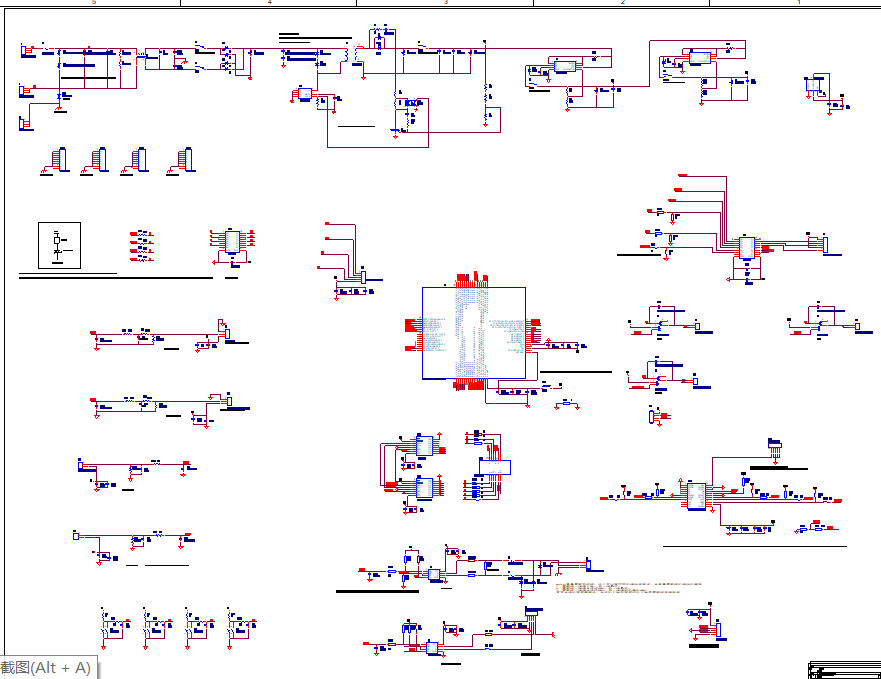

上传了PDF的原理图，不知道能不能打开

niyo***

PDF文件不能上传呢，好像只能上传图片

niyo***

沈*** 发表于 2023-5-9 17:34
你的问题可能每一级，都存在问题，但是具体怎么解决，先问你一些问题吧。
第一
ACDC有没有用PI Expert Suit ...

我加你
