SSD1315显示汉字有重影 | 已解决

BeHa*** · 发表于 2025-12-20 11:39:06

问题描述：

IIC驱动SSD1315显示屏，显示16*16像素的汉字，有重影。如下图的汉字‘大’和‘天’，显示出来的一撇一捺和取模软件展示的不一样：

网*** · 发表于 2025-12-20 12:10:07

应该是屏显示驱动或者配置问题

erci*** · 发表于 2025-12-20 13:24:55

像素点都是对应的，看下显示时像素点是否匹配。

BeHa*** · 发表于 2025-12-20 16:32:10

erci*** 发表于 2025-12-20 13:24
像素点都是对应的，看下显示时像素点是否匹配。

反复检查，字符取模的数组与像素完全对应。
怀疑是SSD1315自己产生的偏移

神*** · 发表于 2025-12-20 16:54:21

I2C, 加2个 3.3K 上拉电阻

Debu*** · 发表于 2025-12-20 19:17:32

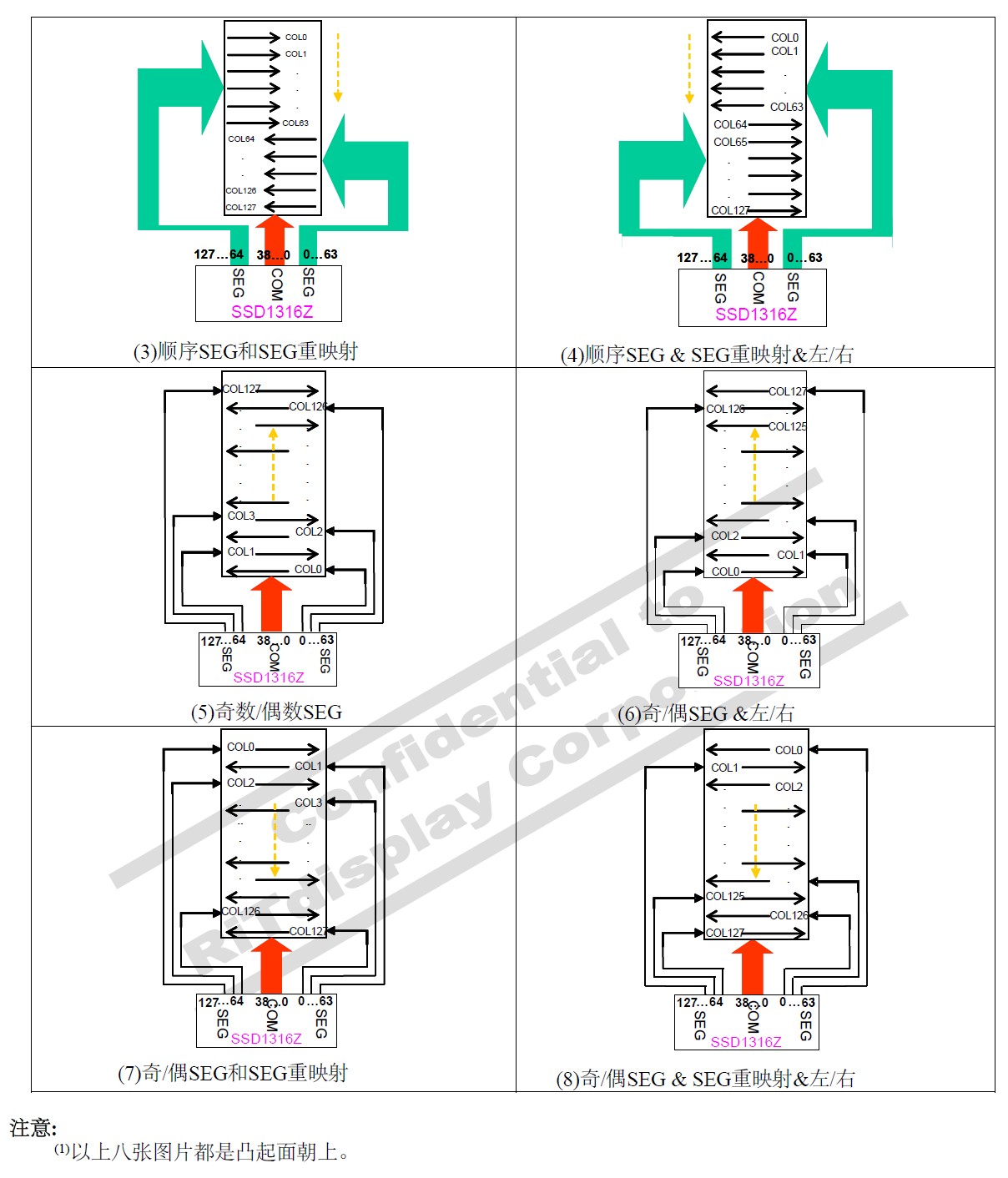

可能是ITO走线排列方式有区别，需要设置寄存器以匹配硬件
以SSD1316为例：

看图像应该是奇偶不对，这个位反相一下试试

BeHa*** · 发表于 2025-12-20 23:40:40

Debu*** 发表于 2025-12-20 19:17
可能是ITO走线排列方式有区别，需要设置寄存器以匹配硬件
以SSD1316为例：

老师儿真厉害，一下子说到点子上去了 :-)

配置成12H就正常了
非常感谢
