PWM的主输出使能关闭后PWM引脚输出什么电平

打卡等级：以坛为家II
打卡总天数：508
最近打卡：2026-04-03 11:54:25

已绑定手机

275 主题	414 回帖	2255 积分

积分: 2255

发表于 2025-12-19 12:41:20 | 显示全部楼层 |阅读模式


PWM的主输出使能关闭后PWM引脚输出什么电平

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：370
最近打卡：2026-04-04 12:33:12

844 主题	1万回帖	2万积分

积分: 22805

发表于 2025-12-20 22:48:47 | 显示全部楼层

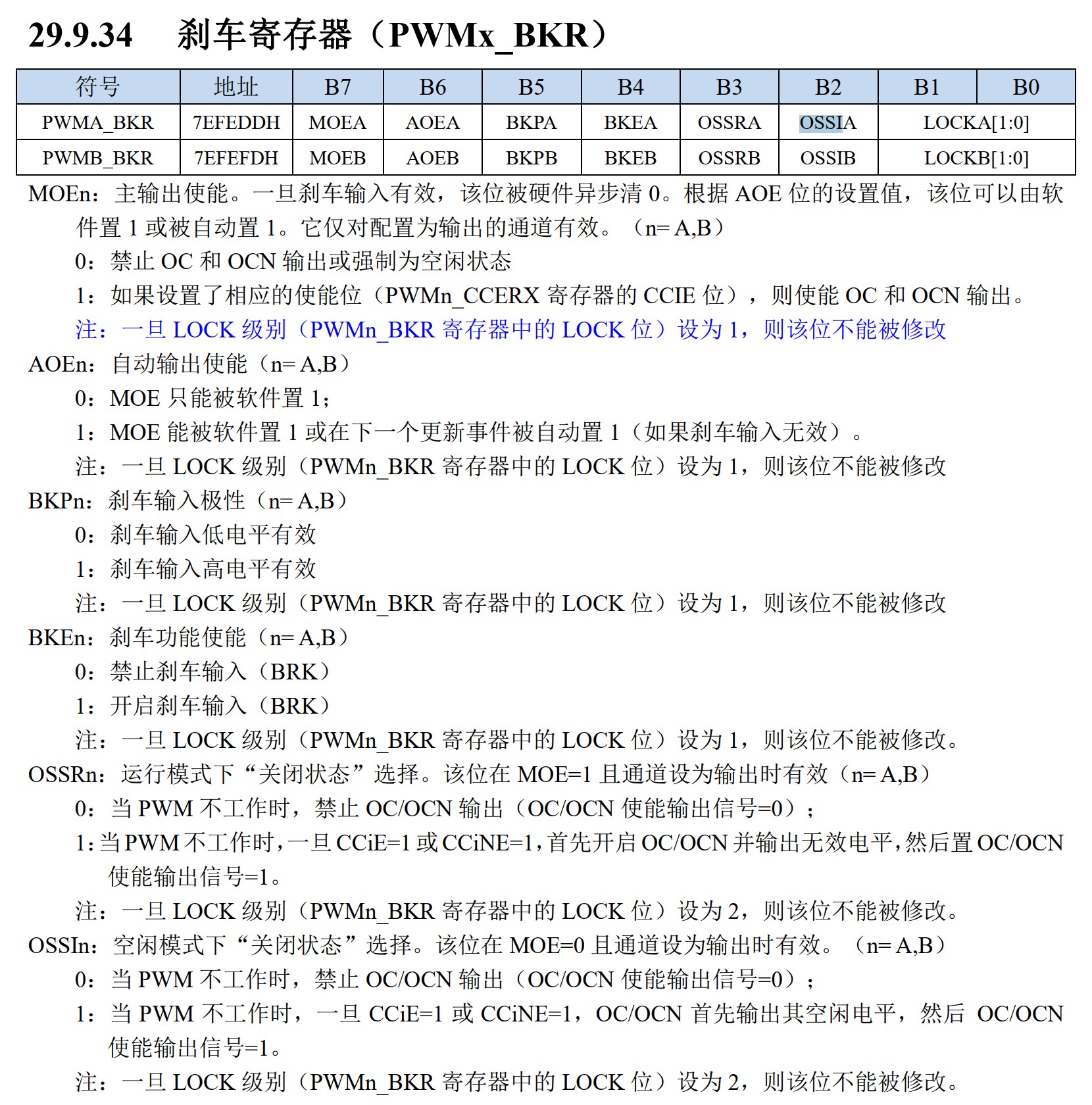

在用户手册中搜索关键字 OSSI

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：696
最近打卡：2026-03-30 09:54:25

已绑定手机

已实名认证

130 主题	3387 回帖	8829 积分

积分: 8829

发表于 2025-12-19 20:46:28 | 显示全部楼层

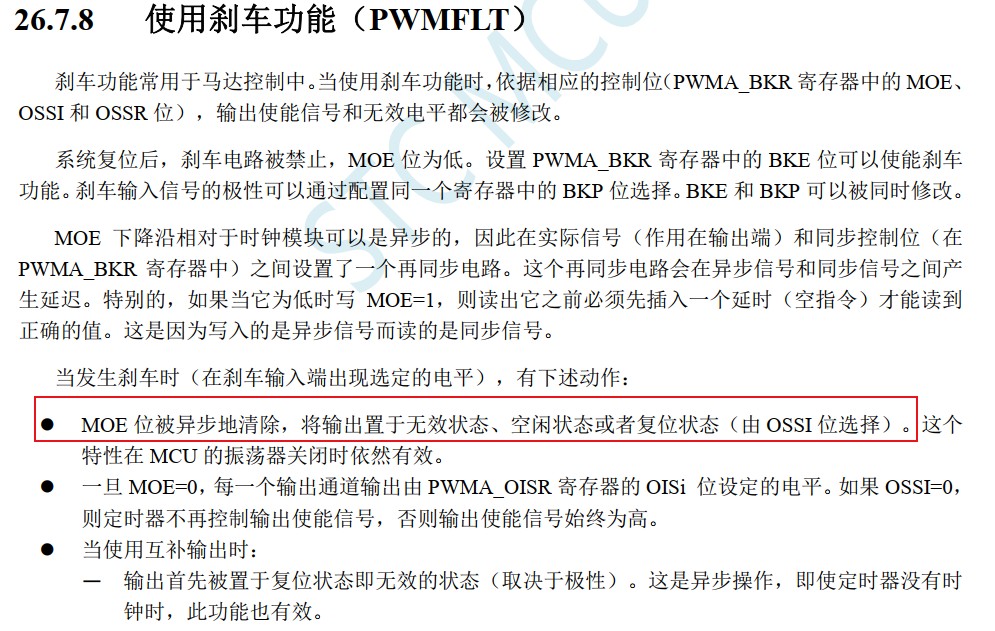

全都是低电平，如果设置了ossia/b，则按照pwmx_oisr寄存器配置电平生效

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：315
最近打卡：2026-04-03 11:07:20

85 主题	7316 回帖	1万积分

积分: 15739

发表于 2025-12-19 22:48:50 | 显示全部楼层


回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：370
最近打卡：2026-04-04 12:33:12

844 主题	1万回帖	2万积分

积分: 22805

发表于 2025-12-20 17:06:42 | 显示全部楼层

AI8051U 用户手册
