实验箱-STC32G144K246-LQFP100-V1.4版本 开源 立创EDA工程文件直接下载使用

乘风***

https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf
STC32G144K246 用户手册

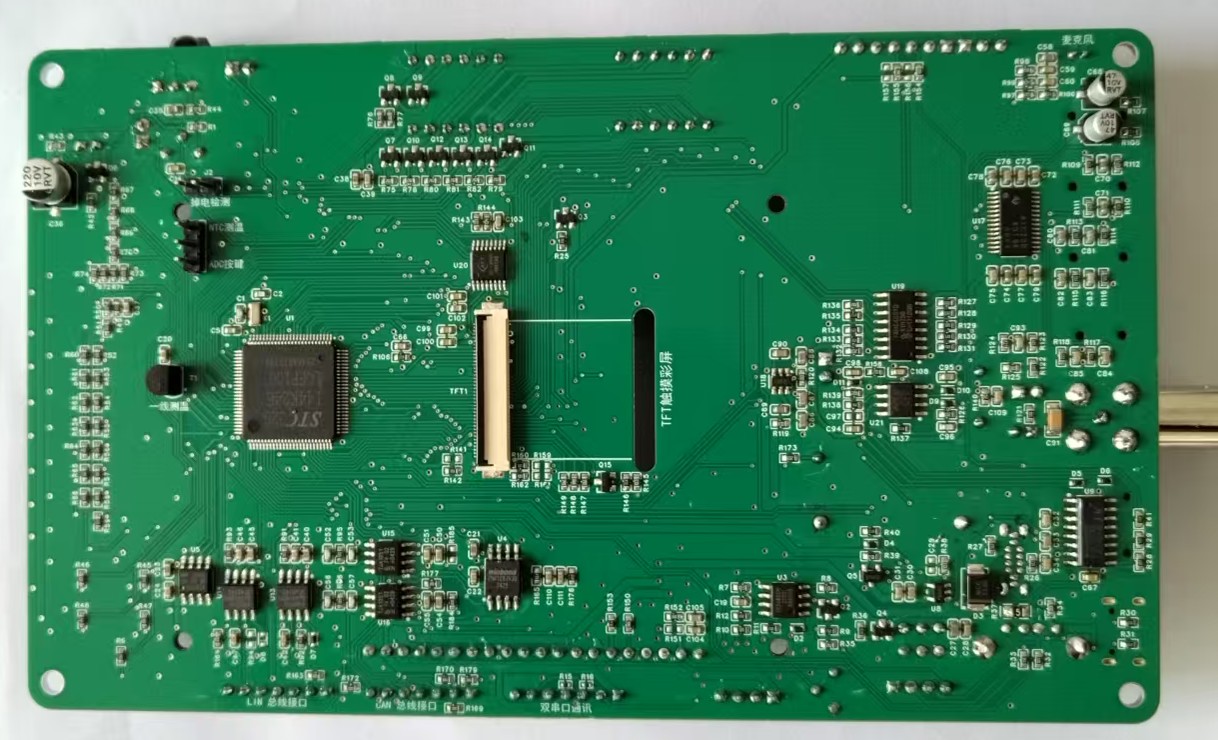

STC32G144K246-LQFP100实验箱20251201-V1.4版本开源文件，
请大家一起帮忙审核，附件有 开源的立创EDA工程文件下载直接使用

神***

神***

狂热***

多多验证
评估优化
快量产

神***

深圳国芯人工智能有限公司-实验箱




辛苦费5000, 征集发挥STC32G144K246性能的颠覆性实验箱方案
===DSP+模拟大师，支持32位/8位8051指令，120MHz ~ 100MHz
===TFPU【浮点+三角函数】@240MHz, PWM@240MHz
===144K SRAM, 246K Flash, LQFP100/64/48

2组独立 真12位ADC, 2组独立 12位DAC,
4组独立运放 / PGA, 4组独立比较器

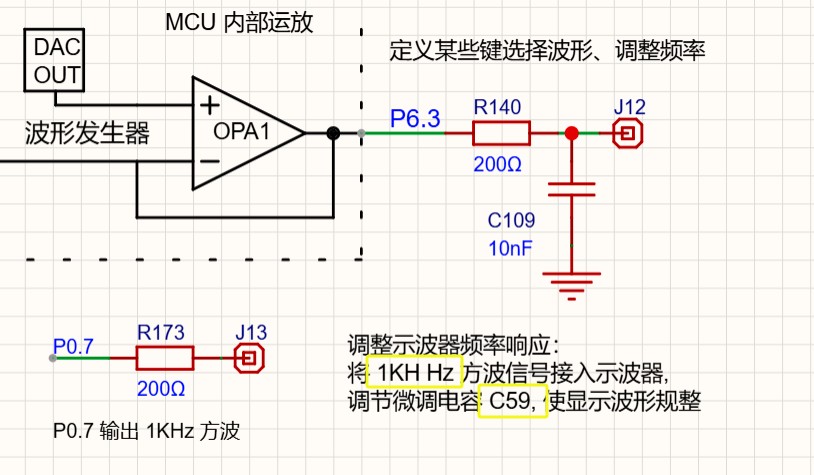

STC32G144K246的2个独立高速【12位DAC】直接在内部
===输出到 【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式
2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :
        TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
        8组USART, 可分别支持异步串口UART或同步串口SPI
        2组独立的12位ADC；2组独立的12位DAC；
        24-通道, 6组周期不同高级16位PWM定时器：
        3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
        3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒 实时时钟
