求助STC8H1K08T下载总是跳不过检测(已解决)

rvfa***

STC8H1K08T-33I-TSSOP20 1T 8051
首次下载不成功，总是卡在检测

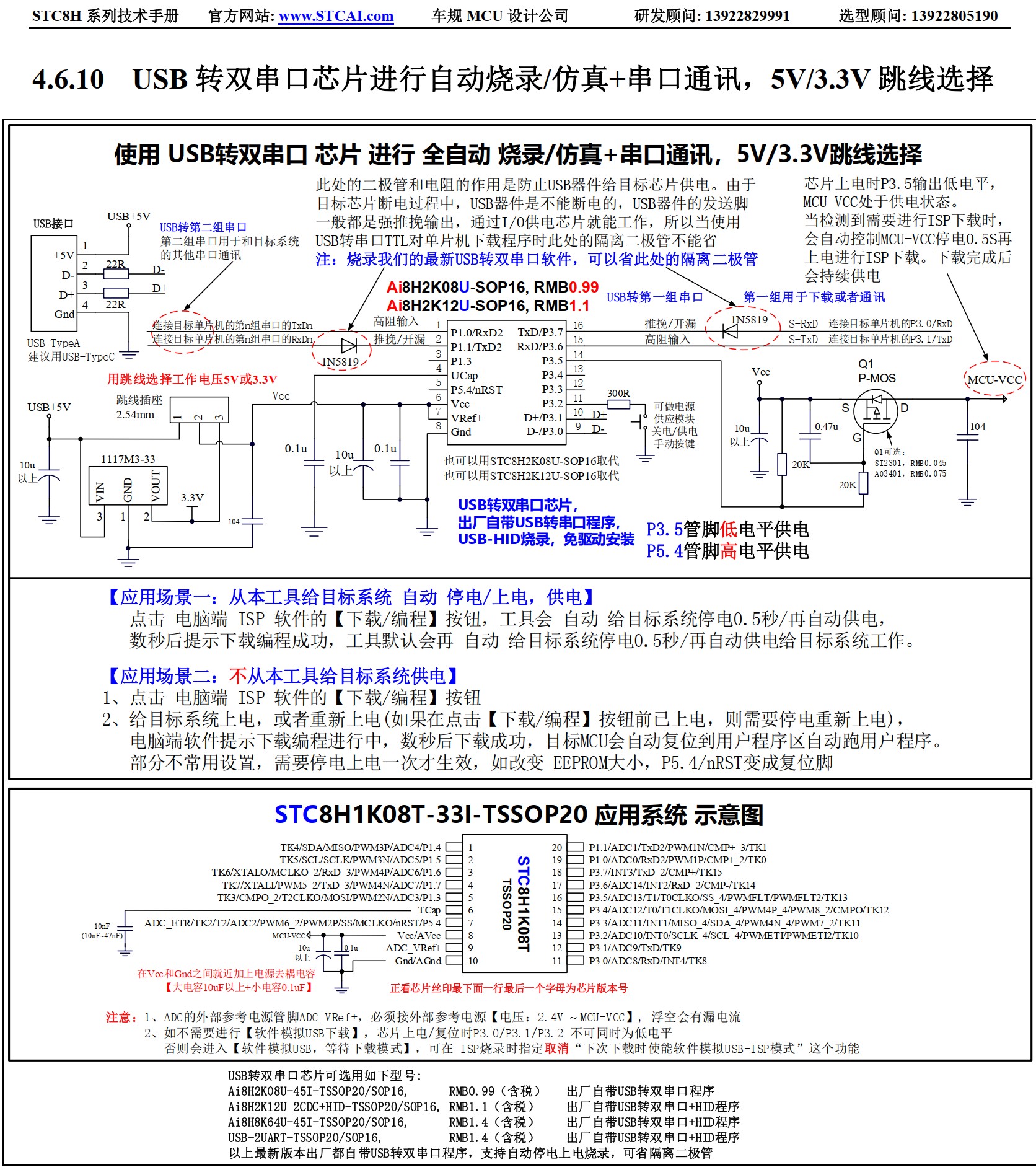

工具TTL CH340G USB5V或外置5v共地
ttl  RXD-----------18R -----------TXD  芯片3.1
ttl  TXD-----------18R------------RXD  芯片3.0
ttl  GND或外置共地-------------GND  芯片
ttl  VCC或外置dc---开关1------VCC   芯片           VCC------------------VReF
    VCC---10K---300R----开关2---GND                         |      |
                    |                                                     22u    0.1u
                  P3.2                                                    -----------------GND
无论是先上电后下载还是先下载后上电或者外置dc总是过不了检测

卡两天了太费事儿了，程序好不容易打磨好逻辑了，就差它了，就可以搞我复杂的电路了
求助。。。


被2楼的大佬一语点破天机
成功识别，只是芯片型号选错了，哈哈O(∩_∩)O哈哈~
还以为STC8H1K08和STC8H1K08T是一样的，o(╯□╰)o
不下载了能识别就好，也给出了芯片当前设置，根本无需下拉p3.2 o(*￣︶￣*)o
反正要改程序，再填加些逻辑再下载了
再次鸣谢！2楼真大佬！粗暴远比细腻更有魅力！
8根杜邦线，4|4打胶后，点下载，再直接怼在一起，成功识别芯片，
从识别芯片的资料上看无需拉低P3.2,
不过也换了个ttl工具，ch341土豪金黑色版，多年前购置的，也是老树开花了



正在检测目标单片机 ...
  单片机型号: STC8H1K08T

当前芯片的硬件选项为:
  . 系统ISP工作频率: 24.031MHz
  . 内部振荡器的频率未调节
  . 掉电唤醒定时器的频率: 35.100KHz
  . 振荡器放大增益使能
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时不复位,可产生低压中断
  . 低压检测门槛电压 : 2.70 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 64
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1192 mV (参考范围: 1100~1300mV)

  单片机型号: STC8H1K08T

单片机型号选择错误 .
6.96A 软件版本

网***

rvfa*** 发表于 2025-12-13 21:04
应该是ttl给芯片供电了，明天再想办法，
确实测量是有电压的
或者加二极管电阻，或者直接3.0/3.1/3.2/3.2 ...

实际上我烧录都是用USB转TTL适配器,
先把单片机烧录口供电和通讯四个针脚同时拔下来
(用一个连接器插头,或者绑好杜邦线母头),
点烧录按钮后再同时怼上去就可以了.

神***

rvfa***

神*** 发表于 2025-12-13 19:21

或许是工具的锅吧
只能搞一个试试了
谢谢

erci***

串口下载示波器看下波形么，看是 发了没回还是没发出去

rvfa***

erci*** 发表于 2025-12-13 19:35
串口下载示波器看下波形么，看是 发了没回还是没发出去

短接过  usb ttl   的RXD和TXD  发文本有发送没回，，，断开重插TXD时有回
或许是ch340g的原因吧

网***

不要太相信你的硬件连接,按下面顺序检查,就会成功
串口号选错了,
RXTX接反了,
烧录时虽然单片机VCC断开,但通过IO脚偷电,实际没断电.
供电电压不够稳,
烧录线接触不良
操作手法不正确

rvfa***

网*** 发表于 2025-12-13 20:42
不要太相信你的硬件连接,按下面顺序检查,就会成功
串口号选错了,
RXTX接反了,

应该是ttl给芯片供电了，明天再想办法，
确实测量是有电压的
或者加二极管电阻，或者直接3.0/3.1/3.2/3.2全拉低，再或者连1.0\1.1也拉低
之后再插usb
真不好搞
好不容易搞了程序，下载又总不过

神***

图都不画个正规的，如何交流技术

神***

拍个实际的视频发上来
