求助关于STC32G144K246芯片下载问题

30544*** · 发表于 2025-12-12 13:19:32

用stc32g144k246焊了一块板子
电路图如下

但是在连接电脑的过程中发现无法连接电脑，然后用下载器下载的时候进度快结束的时候提示下载失败是什么问题

30544*** · 发表于 2025-12-12 13:21:00

在检查过程中用万用表测量供电和下载线路都正常不存在虚焊问题

erci*** · 发表于 2025-12-12 14:38:40

看着没有电源开关，切电池掉电不彻底，或者，按住P32插拔USB导致的USB下载模式不识别？

串口下载，换个小文件或改个低波特率试下


30544*** · 发表于 2025-12-12 14:42:57

erci*** 发表于 2025-12-12 14:38
看着没有电源开关，切电池掉电不彻底，或者，按住P32插拔USB导致的USB下载模式不识别？

串口下载问题解决了可能是连接下载器的杜邦线有点虚接现在就是不知道为什么USB无法识别

erci*** · 发表于 2025-12-12 14:51:03

30544*** 发表于 2025-12-12 14:42
串口下载问题解决了可能是连接下载器的杜邦线有点虚接现在就是不知道为什么USB无法识别 ...

连接USB线，确认MCU VCC无电压，再按住P32上电。
可以示波器观察下VCC和P32。

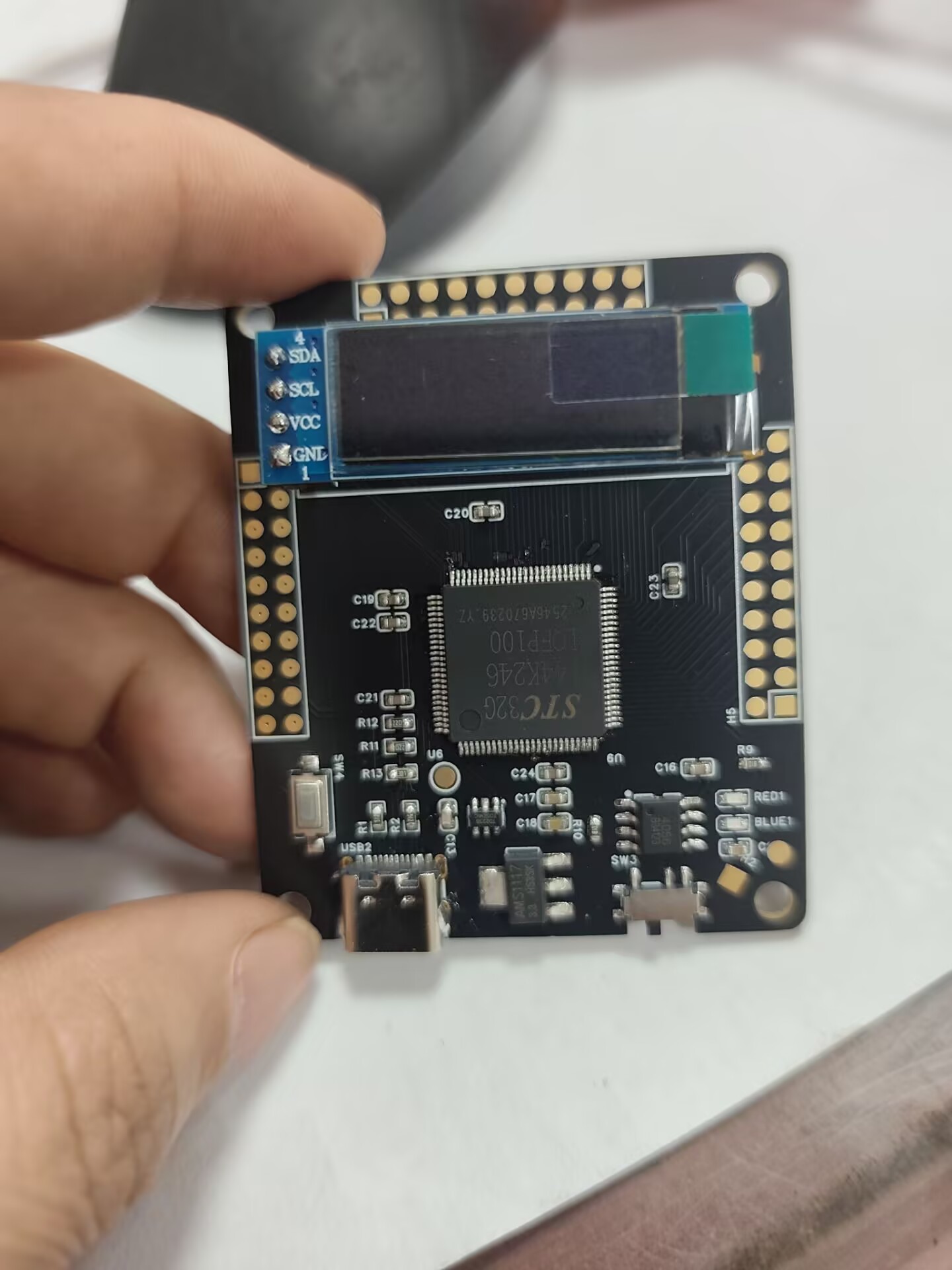

拍照看看实物

30544*** · 发表于 2025-12-12 15:20:04

没有示波器

反正是按住P32 插USB不行然后插上USB 按住P32 再打开开关也不行

我心*** · 发表于 2025-12-12 15:27:51

Ucap电容接了吗？原理图不完整看不出来。

Debu*** · 发表于 2025-12-12 15:44:35

30544*** 发表于 2025-12-12 15:20
没有示波器反正是按住P32 插USB不行然后插上USB 按住P32 再打开开关也不行

必须确保最后上电，不能用P32接地再插连接器的方式，因为没办法保证先接通P30、P31最后上电

30544*** · 发表于 2025-12-12 15:46:41

我心*** 发表于 2025-12-12 15:27
Ucap电容接了吗？原理图不完整看不出来。

接了电路图是正常的该接的都接了

30544*** · 发表于 2025-12-12 15:47:25

Debu*** 发表于 2025-12-12 15:44
必须确保最后上电，不能用P32接地再插连接器的方式，因为没办法保证先接通P30、P31最后上电 ...

插上USB 按住P32 上打开开关上电也识别不了
