关于STC32G144K246的内部IRC温漂对CAN-FD通信的影响

[复制链接]
  • 打卡等级:偶尔看看I
  • 打卡总天数:12
  • 最近打卡:2026-01-20 18:05:25

3

主题

32

回帖

227

积分

中级会员

积分
227
发表于 2025-12-12 11:07:17 | 显示全部楼层 |阅读模式
由于还没拿到样片,先在这提问下。


如果使用内部IRC做CAN-FD通信,通信速率为500K+2M

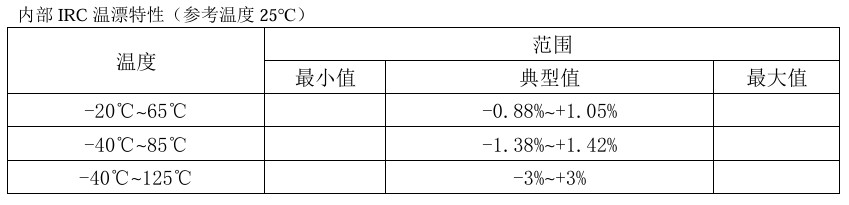

内部IRC的温漂为

该温漂误差是否会导致CAN-FD通信失败,需要增加外部晶振以保证通信稳定吗
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:654
  • 最近打卡:2026-04-03 10:02:32
已绑定手机

52

主题

2546

回帖

8932

积分

论坛元老

积分
8932
发表于 2025-12-12 14:12:24 | 显示全部楼层

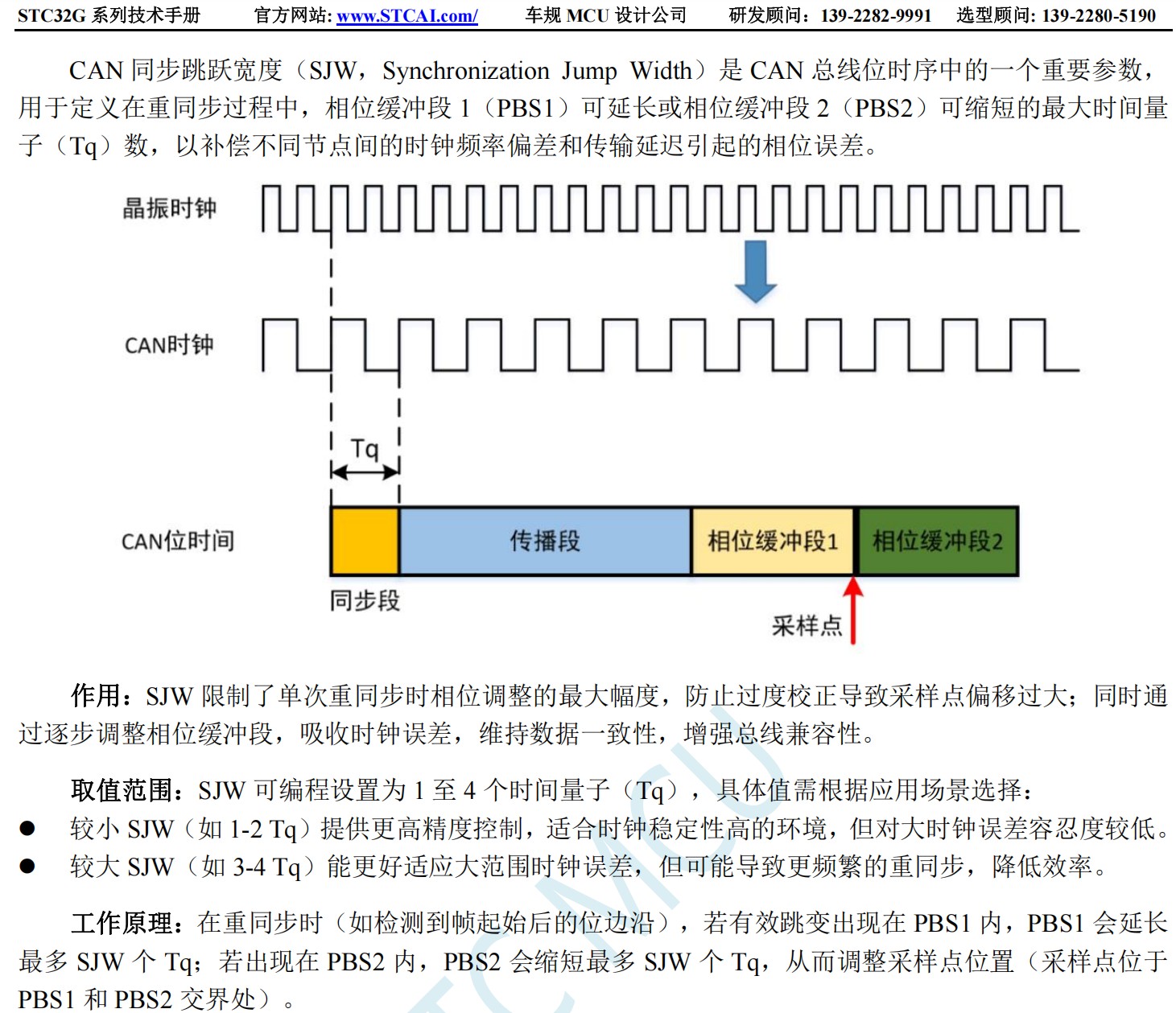

CAN总线的同步跳跃宽度(SJW)通过调整相位缓冲段,
吸收时钟误差,维持数据一致性,增强总线兼容性。


32G12K/32G8K的CAN模块SJW占2bit,可以设置1~4个Tq的时钟误差范围:

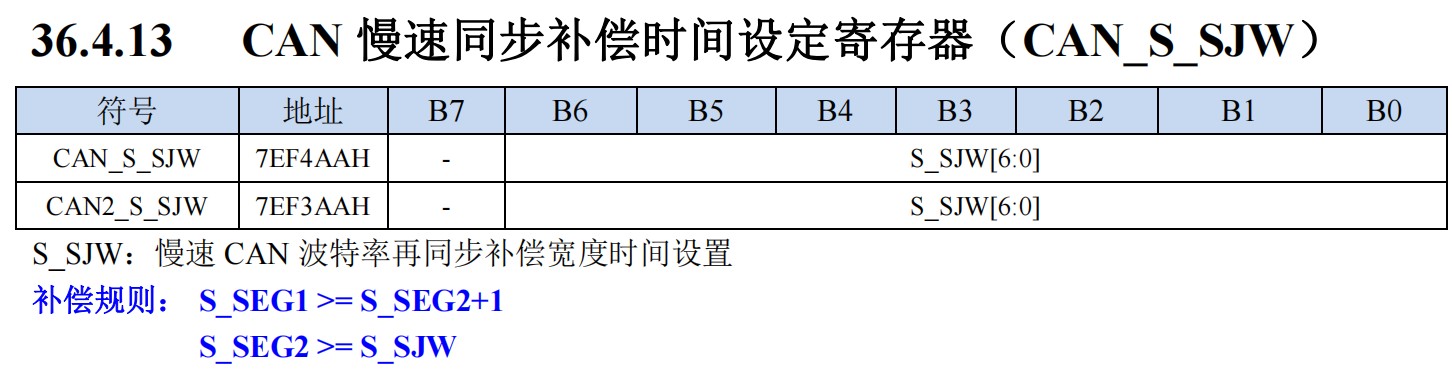

32G144K的CANFD模块,SJW占6bit,可以设置1~128个Tq的时钟误差范围:


所以IRC正常工作温度范围内的温漂,还不至于影响CANFD的通信。

回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:725
  • 最近打卡:2026-03-30 12:09:34
已绑定手机

97

主题

7246

回帖

1万

积分

超级版主

积分
13798
发表于 2025-12-12 11:45:46 | 显示全部楼层
建议85℃以上加晶振
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看I
  • 打卡总天数:12
  • 最近打卡:2026-01-20 18:05:25

3

主题

32

回帖

227

积分

中级会员

积分
227
发表于 2025-12-12 12:40:29 | 显示全部楼层
工作温度65以内


回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:399
  • 最近打卡:2026-04-04 13:11:49
已绑定手机

1

主题

44

回帖

1579

积分

金牌会员

积分
1579
发表于 2026-1-7 20:30:00 | 显示全部楼层
会,这两天测试的时候就发现了,刚好这两天降温了,CAN就通不上了,重新校准时钟以后又可以了
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看I
  • 打卡总天数:12
  • 最近打卡:2026-01-20 18:05:25

3

主题

32

回帖

227

积分

中级会员

积分
227
发表于 2026-1-20 18:05:25 | 显示全部楼层
vxfk*** 发表于 2026-1-7 20:30
会,这两天测试的时候就发现了,刚好这两天降温了,CAN就通不上了,重新校准时钟以后又可以了 ...

所以还是得上晶振
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:370
  • 最近打卡:2026-04-04 12:33:12

844

主题

1万

回帖

2万

积分

管理员

积分
22805
发表于 2026-1-26 22:01:25 | 显示全部楼层

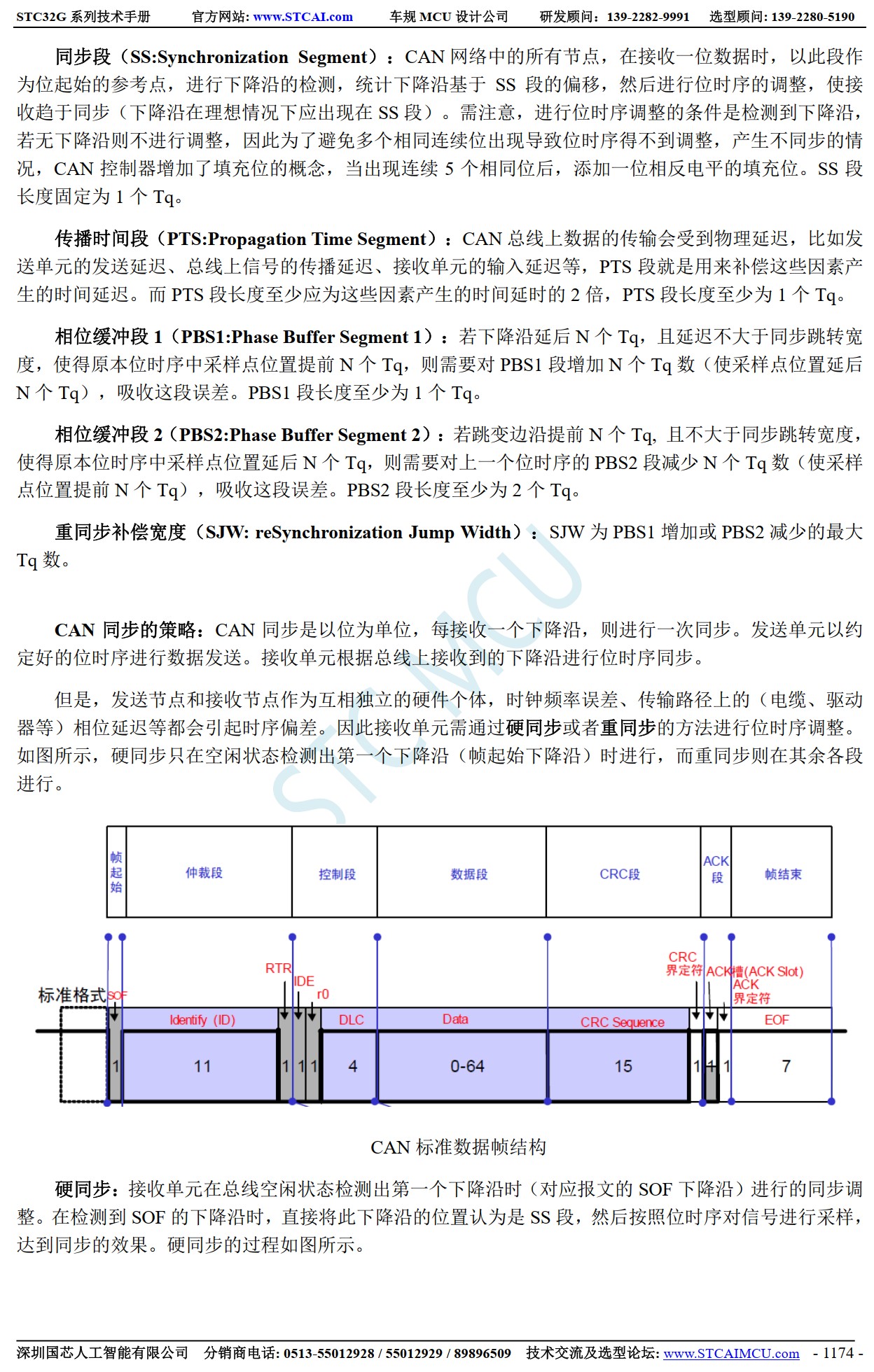

CAN-FD / CAN 都有如下 通信的同步机制:
===对时钟要求不高





回复
