关于打线异常--GIPO 功能切换咨询

Mike*** · 发表于 6 天前

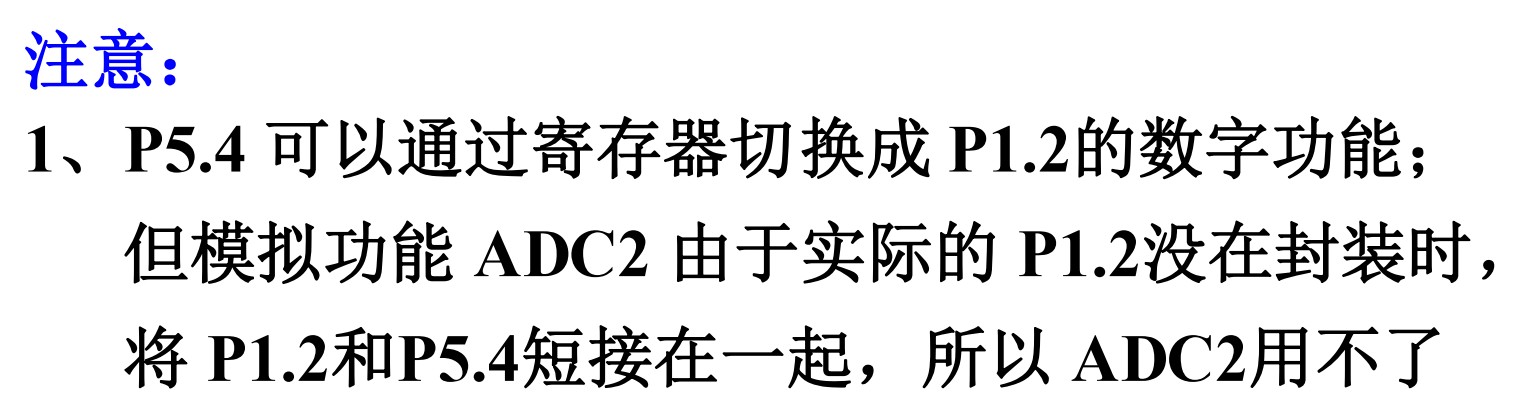

1. P1.2和P5.4打线为一个GPIO （27P），（ADC2不能使用）；通过哪个寄存器选择Pin27是哪组脚的功能呢？ P27切换1.2/P5.4组功能是如何实现？同理Pin24（P1.3/P1.7）

2. 后续，以上打线异常，会怎么修改呢？功能脚会怎么分配。

神*** · 发表于 6 天前

芯片名称，管脚图贴上来，我们好查资料解答

Mike*** · 发表于 6 天前

神*** 发表于 2025-12-11 19:13
芯片名称，管脚图贴上来，我们好查资料解答

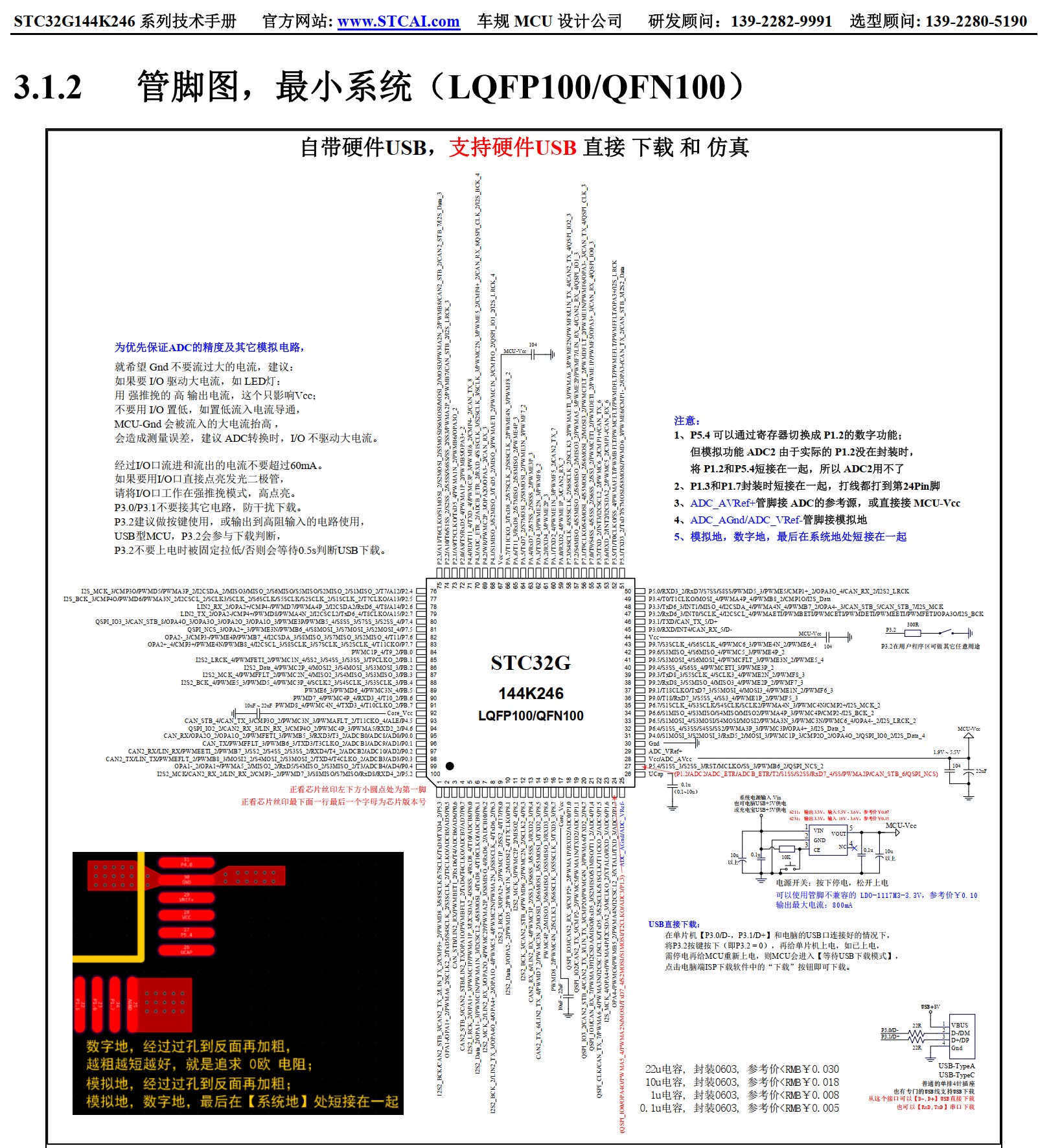

PN: STC32G144K246 LQFP100

hai*** · 发表于 5 天前

一般不用的那个IO口我设置成高阻模式，没发现有什么问题

神*** · 发表于 5 天前

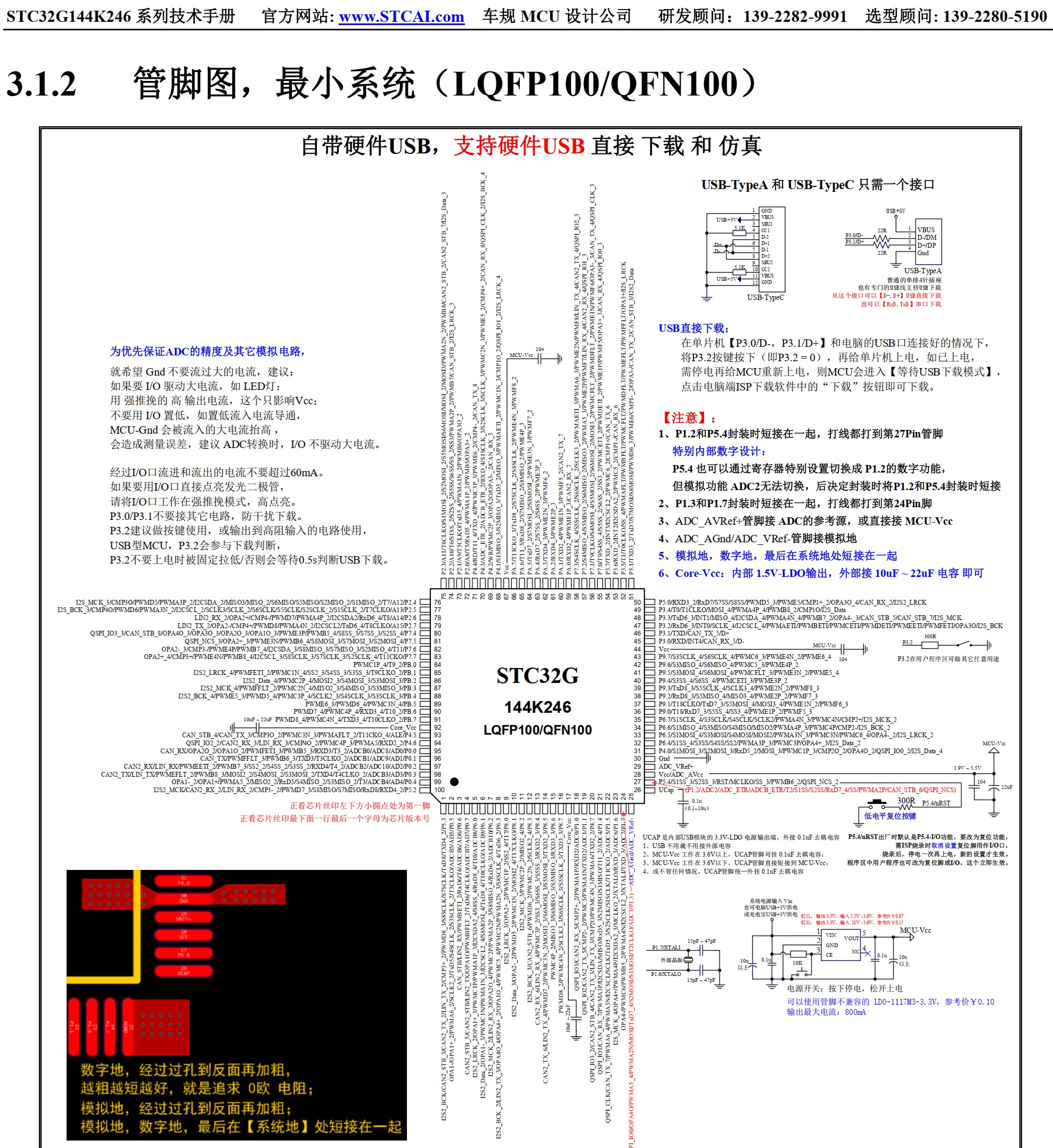

新样品，P1.2 / P5.4 这2跟线，都封装在 PIN27 上。
现已可以使用 P1.2上的所有功能


Mike*** · 发表于 5 天前

神*** 发表于 2025-12-12 09:10
新样品，P1.2 / P5.4 这2跟线，都封装在 PIN27 上。
现已可以使用 P1.2上的所有功能

1. P1.2和P5.4打线为一个GPIO （27P），（ADC2不能使用）；通过哪个寄存器选择Pin27是哪组脚的功能呢？ P27切换1.2/P5.4组功能是如何实现？同理Pin24（P1.3/P1.7）

神*** · 发表于 4 天前

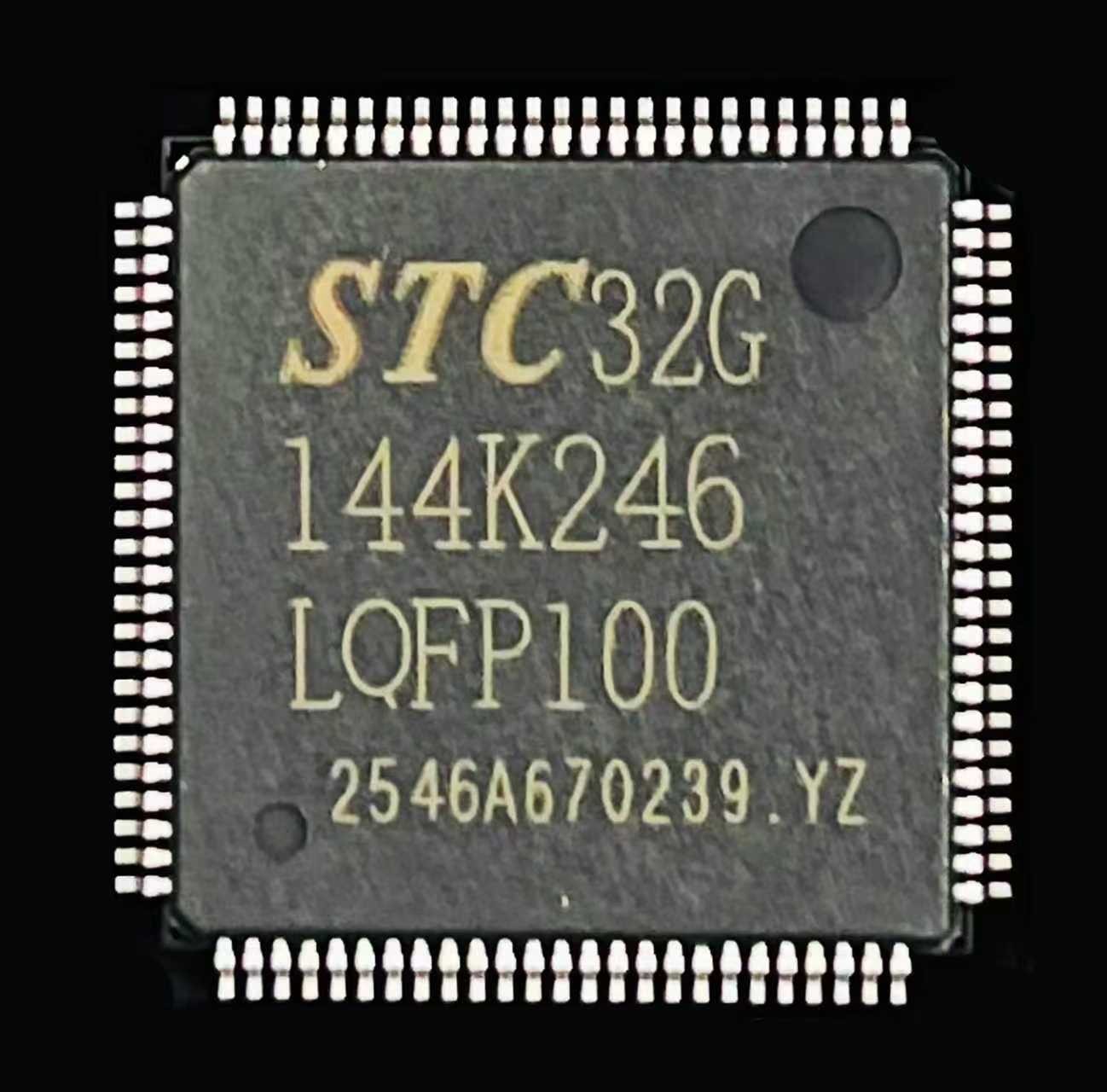

如上丝印的，

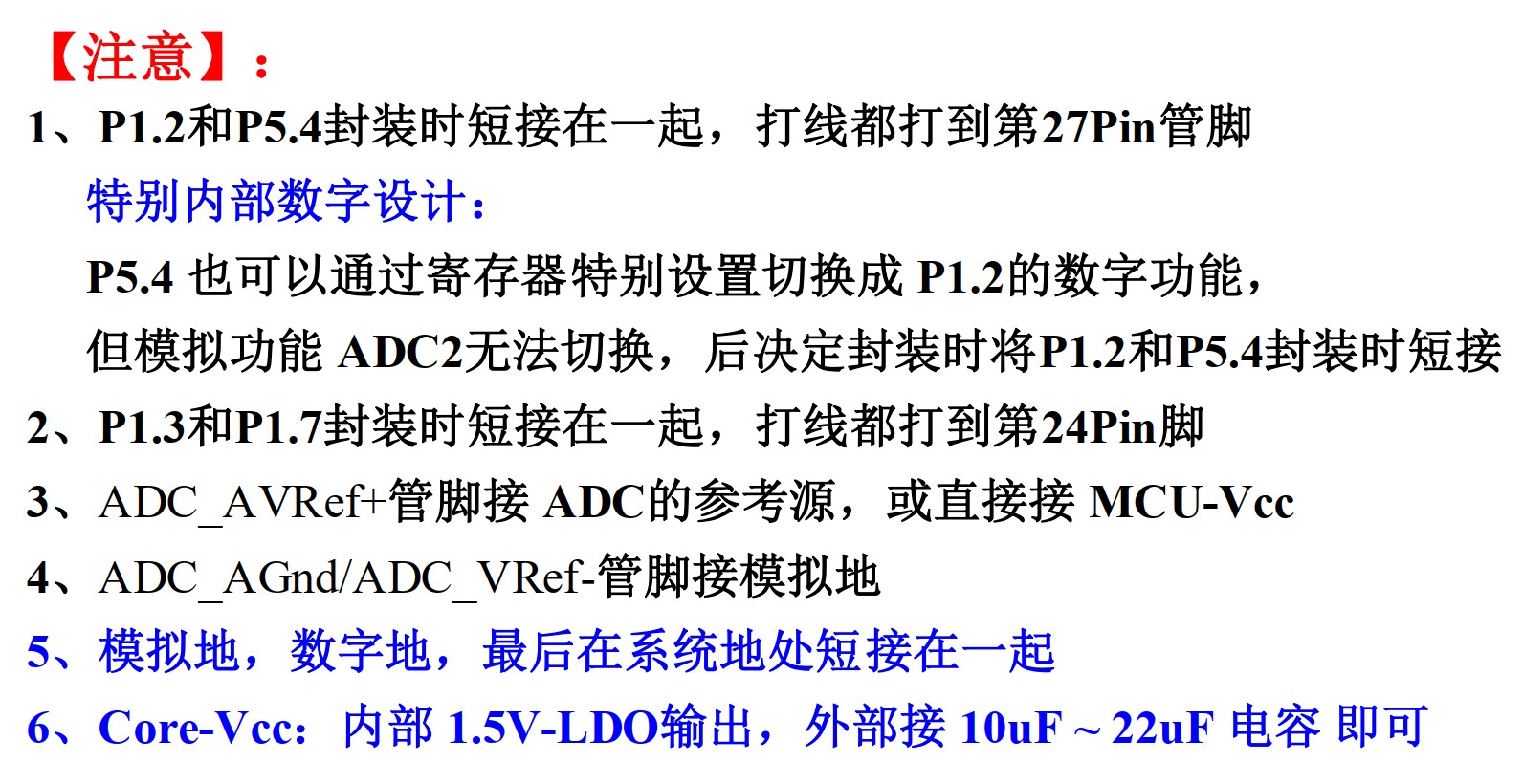

P1.2 / P5.4 已直接封装时内部短接在一起，
P5.4 设置成高阻输入，
P1.2 全部功能正常使用


Mike*** · 发表于 3 天前

神*** 发表于 2025-12-13 01:10
如上丝印的，
P1.2 / P5.4 已直接封装时内部短接在一起，
P5.4 设置成高阻输入，

好的谢谢
