STC32G12K128程序烧录通信超时怎么解决？

lew***

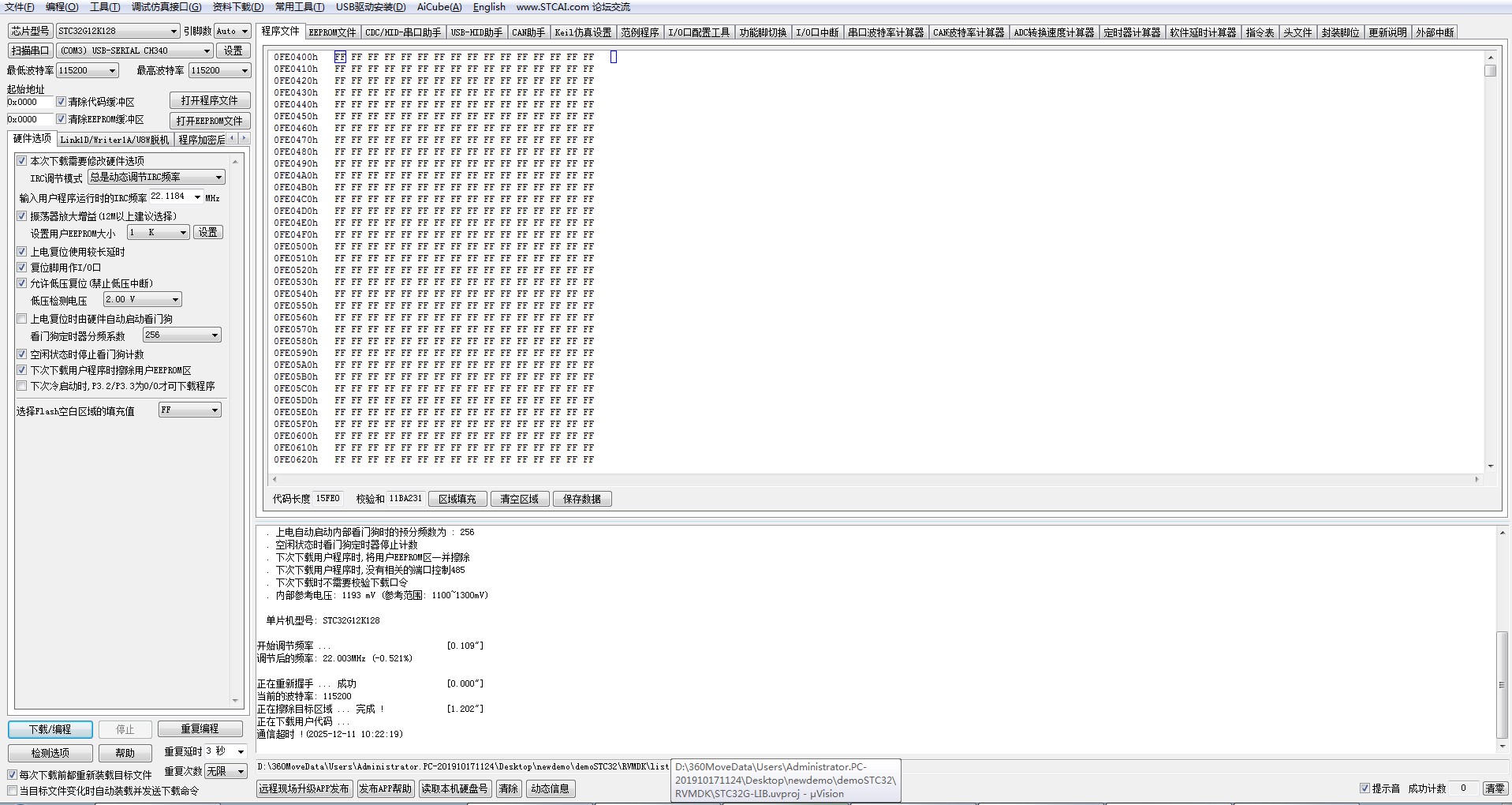

正在检测目标单片机 ...
  单片机型号: STC32G12K128

当前芯片的硬件选项为:
  . 系统ISP工作频率: 23.731MHz
  . 内部IRC振荡器的频率: 22.102MHz
  . 掉电唤醒定时器的频率: 34.125KHz
  . 振荡器放大增益使能
  . 用户EEPROM大小被设置为 1 K
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1193 mV (参考范围: 1100~1300mV)

  单片机型号: STC32G12K128

开始调节频率 ...                        [0.109"]

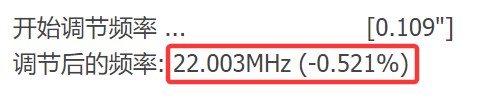

调节后的频率: 22.003MHz (-0.521%)

正在重新握手 ... 成功                        [0.000"]
当前的波特率: 115200
正在擦除目标区域 ... 完成 !                [1.202"]
正在下载用户代码 ...
通信超时 !(2025-12-11 10:22:19)

AI***

1.台式机接机箱背后的USB接口，尽量不要用延长线。
烧录脚P3.0，P3.1外围不要接其它元器件。
官方烧录器手动更新固件，单独工具连接电脑不接目标板
教程：STC单片机教学视频 国芯人工智能技术交流网站 - AI32位8051交流社区
最新版本ISP软件：https://www.stcaimcu.com/data/do ... Cube-ISP-v6.96G.zip
2.直接用自带硬件USB下载

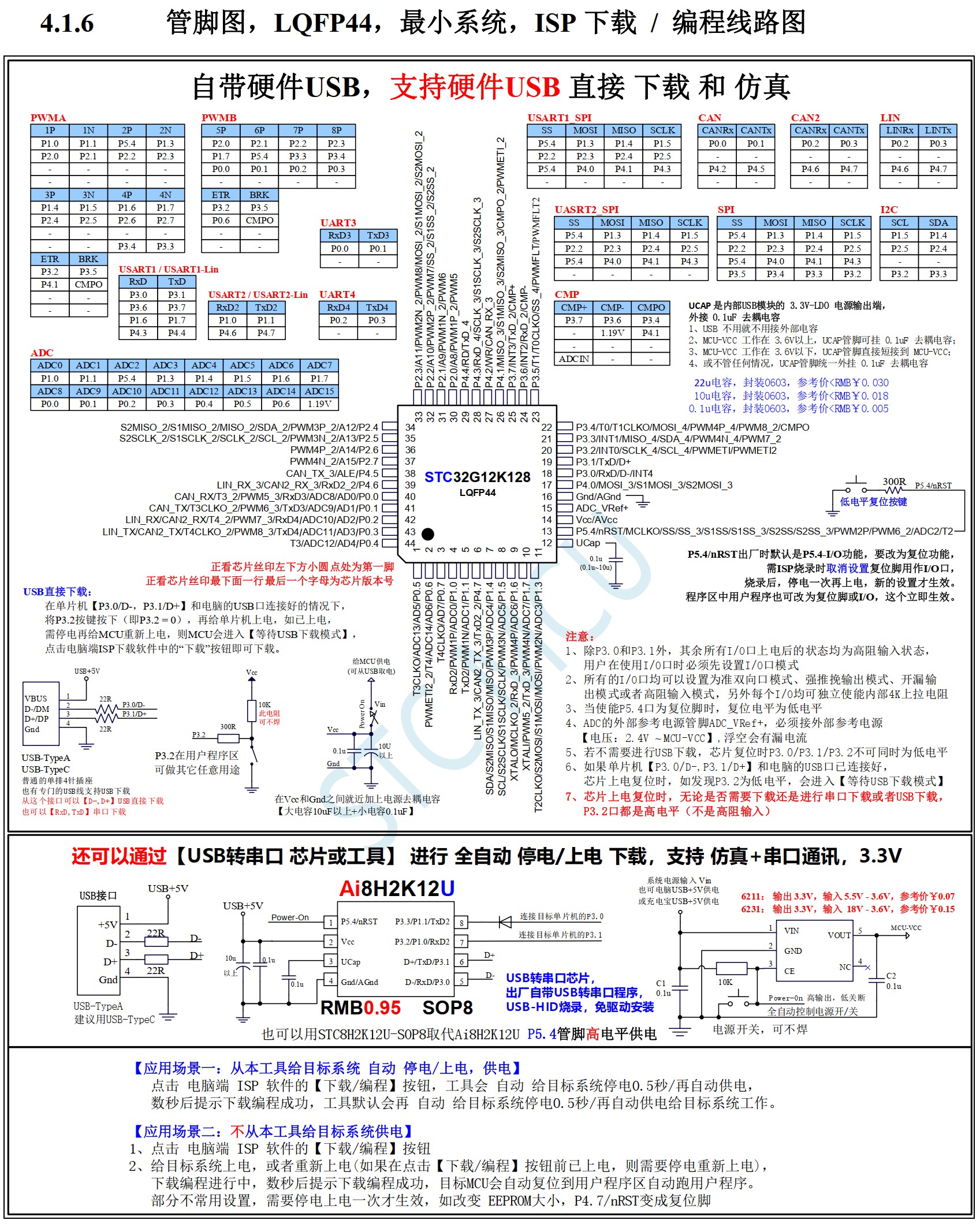

3.贴下原理图更方便分析

_奶***

一般烧录程序时的通讯超时都是串口问题。可能主板的硬件问题，也可能转换器的问题。还有可能是烧录时的手法问题。但归根结底都是串口的通讯问题。

你可以围绕这个去排查

神***

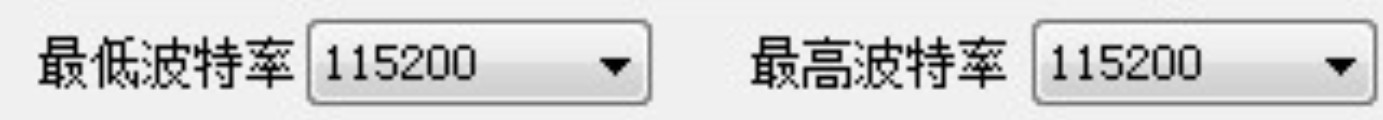

最低： 2400；
最高： 115200

神***

lew***

_奶*** 发表于 2025-12-11 11:31
一般烧录程序时的通讯超时都是串口问题。可能主板的硬件问题，也可能转换器的问题。还有可能是烧录时的手法 ...

试了换了块正常使用的STC32G12K128的板子也是一模一样通信超时，用最新版ISP也是通讯超时，用同一个的U转串给STC8G1K08能正常烧录程序

Debu***

lew*** 发表于 2025-12-11 13:55
试了换了块正常使用的STC32G12K128的板子也是一模一样通信超时，用最新版ISP也是通讯超时，用同一个的U转 ...

用第三方下载器导致的，换官方下载器
最低波特率2400，最高波特率115200


新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html
各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置
且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败

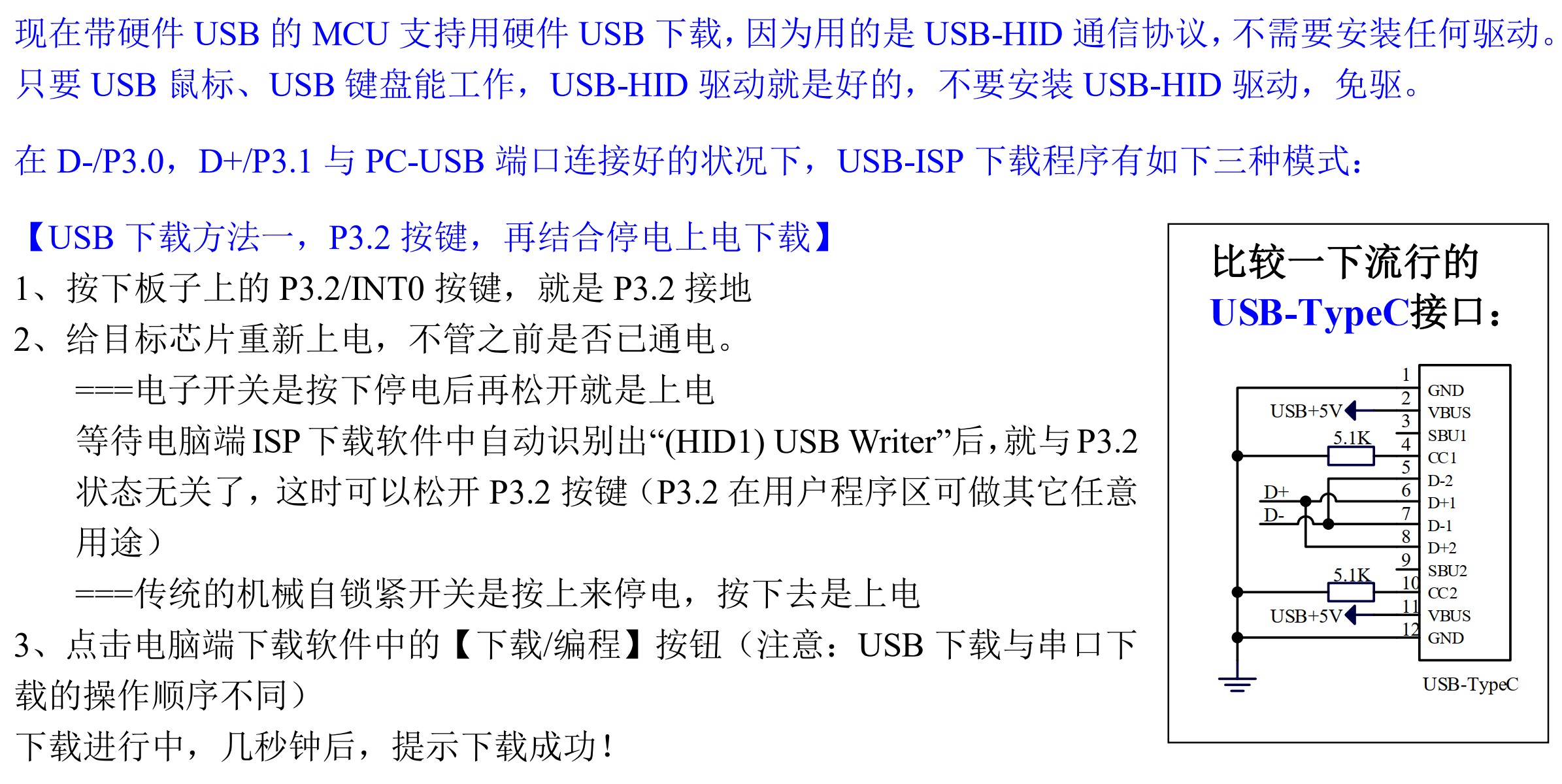

USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率
