MP3音乐播放器【FatFs+SD/TF卡+I2S-DAC】@STC32G144K246，实时解码MP3

erci***

MP3音乐播放器【FatFs+SD/TF卡+I2S-DAC】@STC32G144K246，实时解码MP3, 2025/12/27


ffmpeg对mp3 预解码+裁剪：
ffmpeg -ss 00:01:10 -t 45  -i .\张灯结彩.mp3  -vn -ac 2 -f s16le -ar 16000 -acodec pcm_s16le 2.pcm
ffmpeg对mp3 转码，16K采样率，单通道，比特率32 kb/s：
ffmpeg -i .\张灯结彩.mp3 -vn -c:a libmp3lame -ar 16000 -b:a 32k -ac 1 -joint_stereo 0 d.mp3

ffplay(V7.1)试听pcm：
ffplay -f s16le -ar 16000 -ch_layout stereo -i .\2.pcm

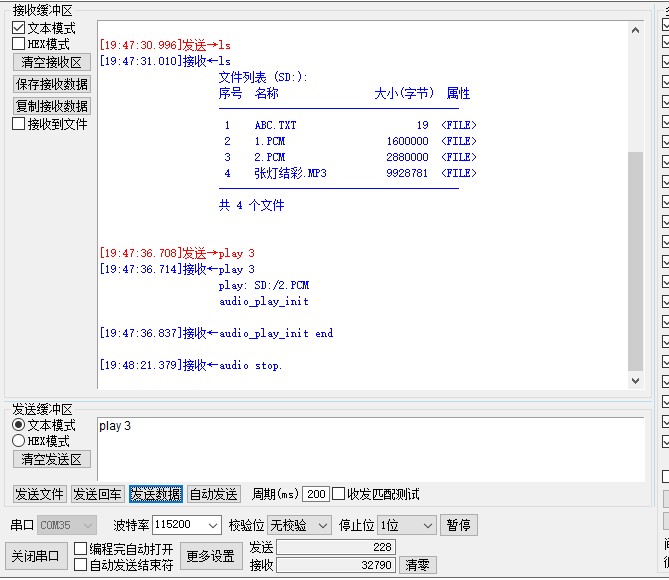

简易usb命令：
test:sd+fatfs初始化测试
ls:文件列表
play 序号:播放指定序号文件


注意：
当前不支持打开含中文文件，此功能需要开启fatfs的page 936、LFN、UNICODE等编译选项，并占用180K+ROM。
所以不建议打开此功能~~如需中文显示和播放，建议自行建立文件名映射表。


预解码版，不需要解码：
audio_play_32G144_20251224.zip (15.63 MB, 下载次数: 103)

2025-12-24 14:51 上传

点击文件名下载附件

带MP3版，要实时解码（16K采样率，单通道，比特率32 kbps）：
audio_play_32G144_20260112.zip (18.5 MB, 下载次数: 102)

2026-1-12 10:45 上传

点击文件名下载附件

更新记录：
V20251224:
1.增加SD读Block操作完成等待时间，不等会导致部分卡加载文件系统失败


V20251226:
1.增加单声道MP3解码

V20251227:
1.I2S中断中修改为双声道同步输出。

V20260112:
1.完善例程使用说明
2.test命令汉字乱码修改


参考链接：
MP3解码播放流畅@Ai8051U核心板-擎天柱，8051U移植minimp3解码库 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯人工智能技术交流网站 - AI32位8051交流社区
录音 / 放音，I2S 接口的应用, 全自动：STC32G144K246-实验箱, 复读机-A率-存储在SRAM - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区
经验分享，同时开启STC32F的MDU32和FPMU及速度测试 - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区
TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube - TF卡, SD卡, 文件系统, uCOS/FreeRTOS，GUI-uGFX/U8g2, RTOS 国芯人工智能技术交流网站 - AI32位8051交流社区

sunb***

编译报错 没有QSPI_HCR1  我在手册里也没找到这个寄存器

寄存器

报错

erci***

sunb*** 发表于 2025-12-10 09:51
编译报错 没有QSPI_HCR1  我在手册里也没找到这个寄存器

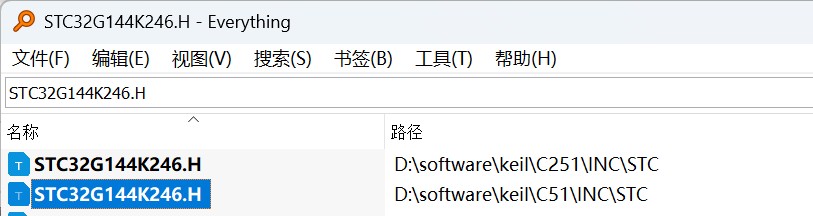

这个是官方头文件里的，使用最新版ISP软件重新添加头文件：

sunb***

我点击添加好几回了，还是不行，在编译器目录能搜到头文件，但是头文件里也没有QSPI_HCR寄存器

erci***

sunb*** 发表于 2025-12-10 10:18
我点击添加好几回了，还是不行，在编译器目录能搜到头文件，但是头文件里也没有QSPI_HCR寄存器
...

难道是我手动添加的忘了，将这两行注释掉，不用配置。
我更新下压缩包

wjhh***

遵照"...将这两行注释掉，不用配置...",编译通过,生成的hex和下载附件zip里的hex一样. 只等淘宝有芯片卖就可以试验了,小商城的12圆运费有点心疼.

erci***

wjhh*** 发表于 2025-12-10 12:48
遵照"...将这两行注释掉，不用配置...",编译通过,生成的hex和下载附件zip里的hex一样. 只等淘宝有芯片卖就 ...

可以参加活动先领两片，包邮：

STC & 嘉立创【STC单片机 开源创意电子设计大赛】启动 - SCH/PCB EDA设计技术交流区 国芯人工智能技术交流网站 - AI32位8051交流社区

wjhh***

试了一下  那儿参加活动要填许多信息,云里雾里弄不好,知难而退.  以前买了Ai8051试验箱V1.2, 能在它上面运行这个项目吗?  如果能,还需要怎么修改?

erci***

wjhh*** 发表于 2025-12-10 14:15
试了一下  那儿参加活动要填许多信息,云里雾里弄不好,知难而退.  以前买了Ai8051试验箱V1.2, 能在它上面运 ...

可以运行的，去掉pll部分，改下gpio、spi和i2s引脚配置就行，可以参考下面


i2s：
一个音视频播放例程【USART-SPI==>DMA-P2P==>SPI, +I2S】@AI8051U - TFT彩屏，触摸屏，DMA-i8080/M6800并口自动刷屏，DMA-SPI刷屏，外设直接到外设 国芯人工智能技术交流网站 - AI32位8051交流社区
sd卡的spi：
TF卡，SD卡：【FatFs+SD+W25Q测试】@【Ai8051U】, AiCube - TF卡, SD卡, 文件系统, uCOS/FreeRTOS，GUI-uGFX/U8g2, RTOS 国芯人工智能技术交流网站 - AI32位8051交流社区

fslt***

大佬 能不能让STC的USB直接模拟成一个移动设备，直接通过typec线来传输修改文件🤔
