奇了怪了，STC8H4K无论怎么设置PWM频率，它一直都是37.4KHz（已解决！）

zcl***

void Adjust_Pump_PWM_Init(void)    //主频率  22.1184MHz
{
    PWMA_ENO = 0x00;
    PWMA_ENO |= ENO2P;                          //使能输出PWM2P
    PWMA_PS = 0x00;                             //高级 PWM 通道输出脚选择位
   PWMA_PS |= PWM2_1;                          //选择 PWM2_1 通道

    PWMA_BKR = 0x80;                            //使能主输出
    PWMA_CR1 |= 0x01;                           //开始计时

        PWMA_PSCR = 0x0007;

        PWMA_ARR = 0x0100;

        PWMA_CCR2 = 0x0000;

}

神***

zcl***

神*** 发表于 2023-5-7 22:57

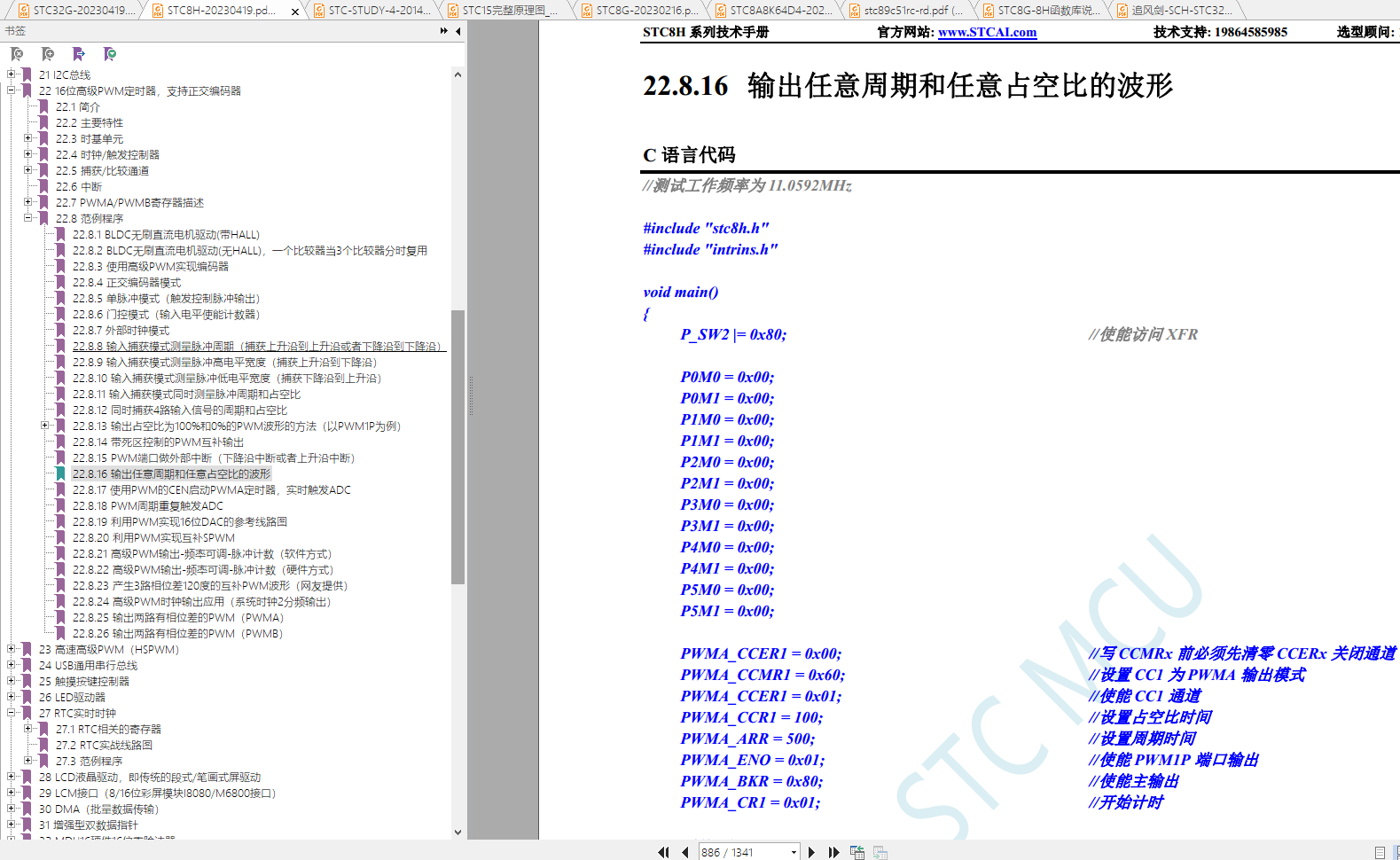

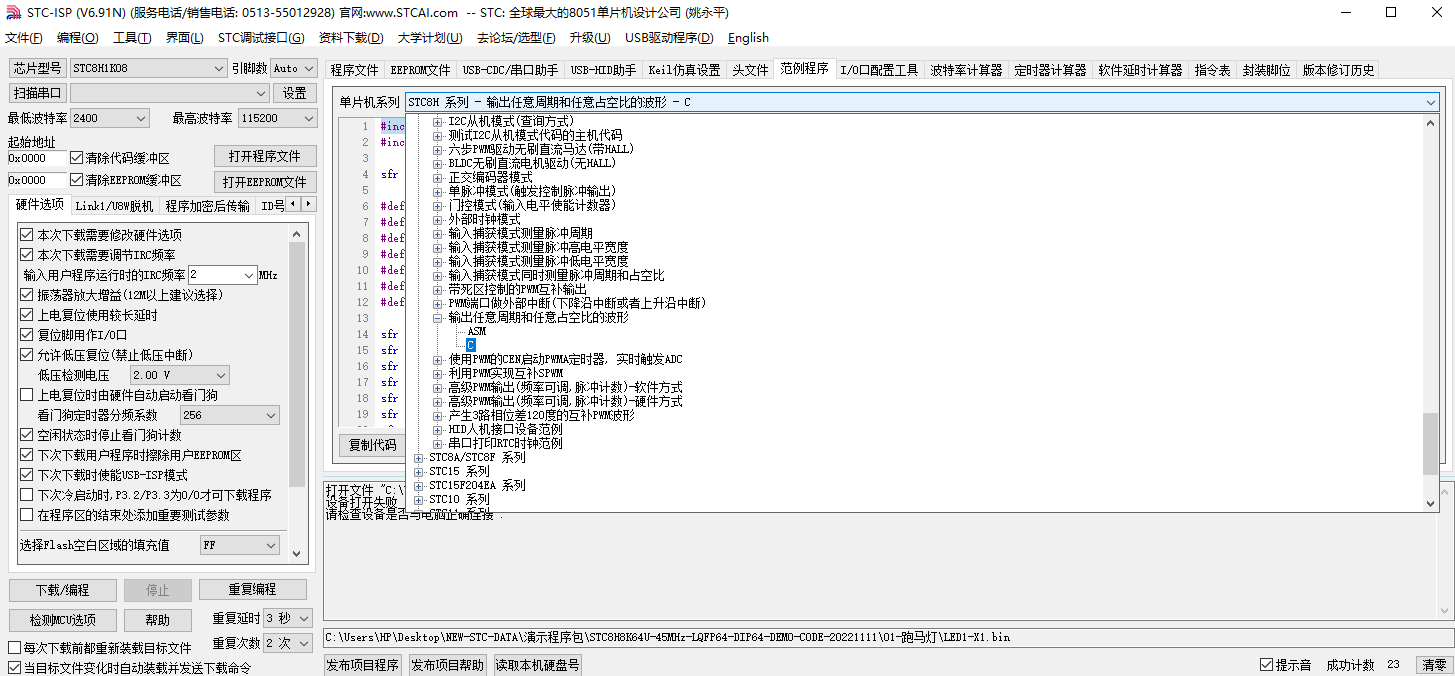

你这个例子里根本就没有分频率设置，没多少借鉴价值

zcl***

我用的是P5.4引脚，是不是针对它还要做什么特别的设置？

zcl***

自己找到问题了，因为我在循环中不断地刷新PWMA_CCR2的值，然后清标志位PWMA_SR1=0，清计数器PWMA_CNTR=0，造成频率错乱！！
现在改成判断是否有新的占空比产生，有就给PWMA_CCR2赋值，没有就保持不变，然后就好了。
另外我想了解一下：重新给PWMA_CCR2赋值后，是否需要把：标志位PWMA_SR1清零？把计数器PWMA_CNTR清零？

乘风***

zcl*** 发表于 2023-5-8 02:15
自己找到问题了，因为我在循环中不断地刷新PWMA_CCR2的值，然后清标志位PWMA_SR1=0，清计数器PWMA_CNTR=0， ...

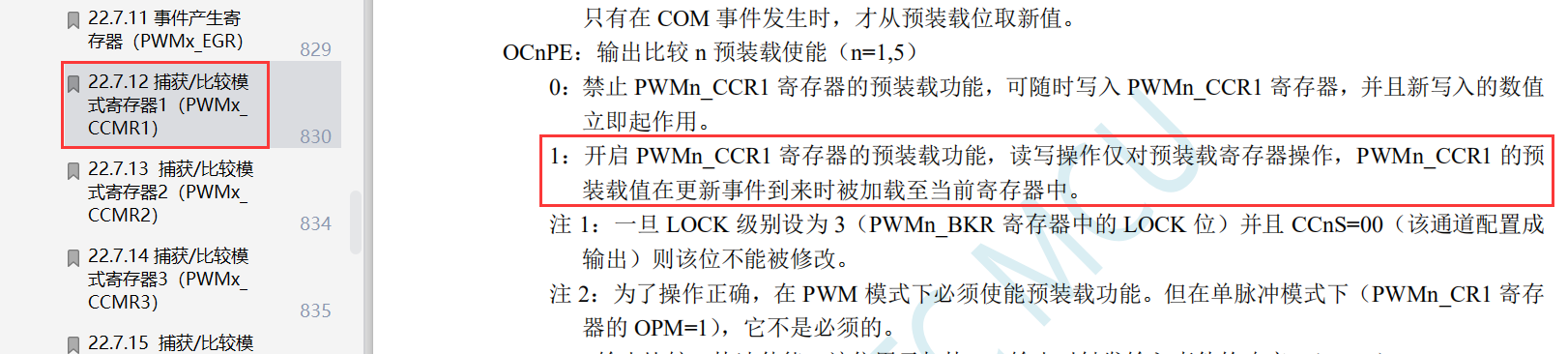

不需要，如果想动态更新占空比的话建议开启对应的预装载功能：

梁***

zcl*** 发表于 2023-5-8 02:15
自己找到问题了，因为我在循环中不断地刷新PWMA_CCR2的值，然后清标志位PWMA_SR1=0，清计数器PWMA_CNTR=0， ...

占空比需要改变时，给PWMA_CCR2赋值即可，不需要整其他的。

zcl***

梁*** 发表于 2023-5-8 14:15
占空比需要改变时，给PWMA_CCR2赋值即可，不需要整其他的。

那让PWM暂时停下来，需要关闭它的相关寄存器设置吗？

梁***

zcl*** 发表于 2023-5-8 23:16
那让PWM暂时停下来，需要关闭它的相关寄存器设置吗？

STC8H系列的高级PWM，连续输出0或1有2种方法（以PWM1P为例）：

1、使用PWMx_ENO禁止输出PWM，对应IO成为普通IO，禁止PWM输出后，由这个IO直接输出高或低电平。
  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 1;            // P1.0输出高电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

  PWMA_ENO |= 0x01;   // 允许PWM1P输出
  delay_ms(5);        // P1.0输出PWM 5ms
  P10 = 0;            // P1.0输出低电平
  PWMA_ENO &= ~0x01;  // 关闭PWM输出
  delay_ms(5);        // P1.0输出高电平5ms

2、设置PWMx_CCMRn，强制PWM输出有效（高）电平/无效（低）电平。
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x40;  // 强制PWM输出无效（低）电平
  delay_ms(5);                               // PWM输出低电平5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x60;  // PWM正常输出
  delay_ms(5);                               // PWM输出5ms
  PWMA_CCMR1 = (PWMA_CCMR1 & ~0x70) | 0x50;  //强制PWM输出有效（高）电平
  delay_ms(5);                               // PWM输出高电平5ms

zcl***

梁*** 发表于 2023-5-8 23:18
STC8H系列的高级PWM，连续输出0或1有2种方法（以PWM1P为例）：

1、使用PWMx_ENO禁止输出PWM，对应IO成为 ...

第二个方法，设置PWMX_CCMRn，改写PWMX_CCMRn这个寄存器时，是否需要先设置PWMX_CCER1 = 0   把通道关闭一下？
