I/O不够用，尽量只用一种：串行扩展输出！74HC595-SOP16

打卡等级：以坛为家I
打卡总天数：268
最近打卡：2025-12-18 08:51:37

814 主题	1万回帖	2万积分

积分: 21310

发表于 2025-12-4 10:18:10 | 显示全部楼层 |阅读模式

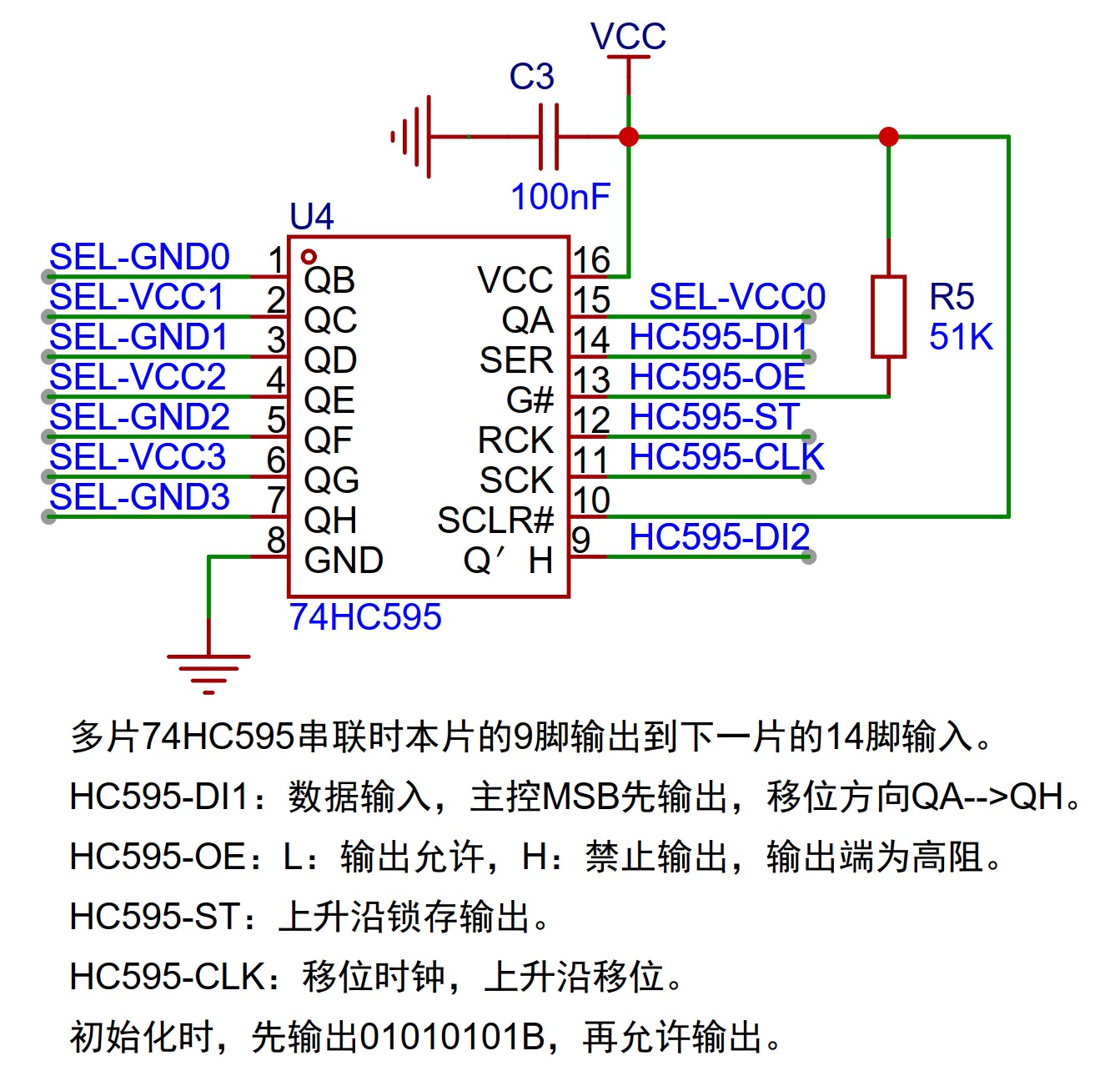

I/O不够用，尽量只用一种：串行扩展输出！
串行转并行输出，带输出锁存的 74HC595, 可以节连。
用强推挽控制 74HC595-SOP16，干扰免疫。
对输出速度无要求的输出：
===可以用串行转并行输出芯片，74HC595-SOP16

输入直接用 MCU的 I/O



回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：647
最近打卡：2025-12-18 07:29:35

已绑定手机

93 主题	6939 回帖	1万积分

积分: 13024

发表于 2025-12-4 11:12:56 | 显示全部楼层

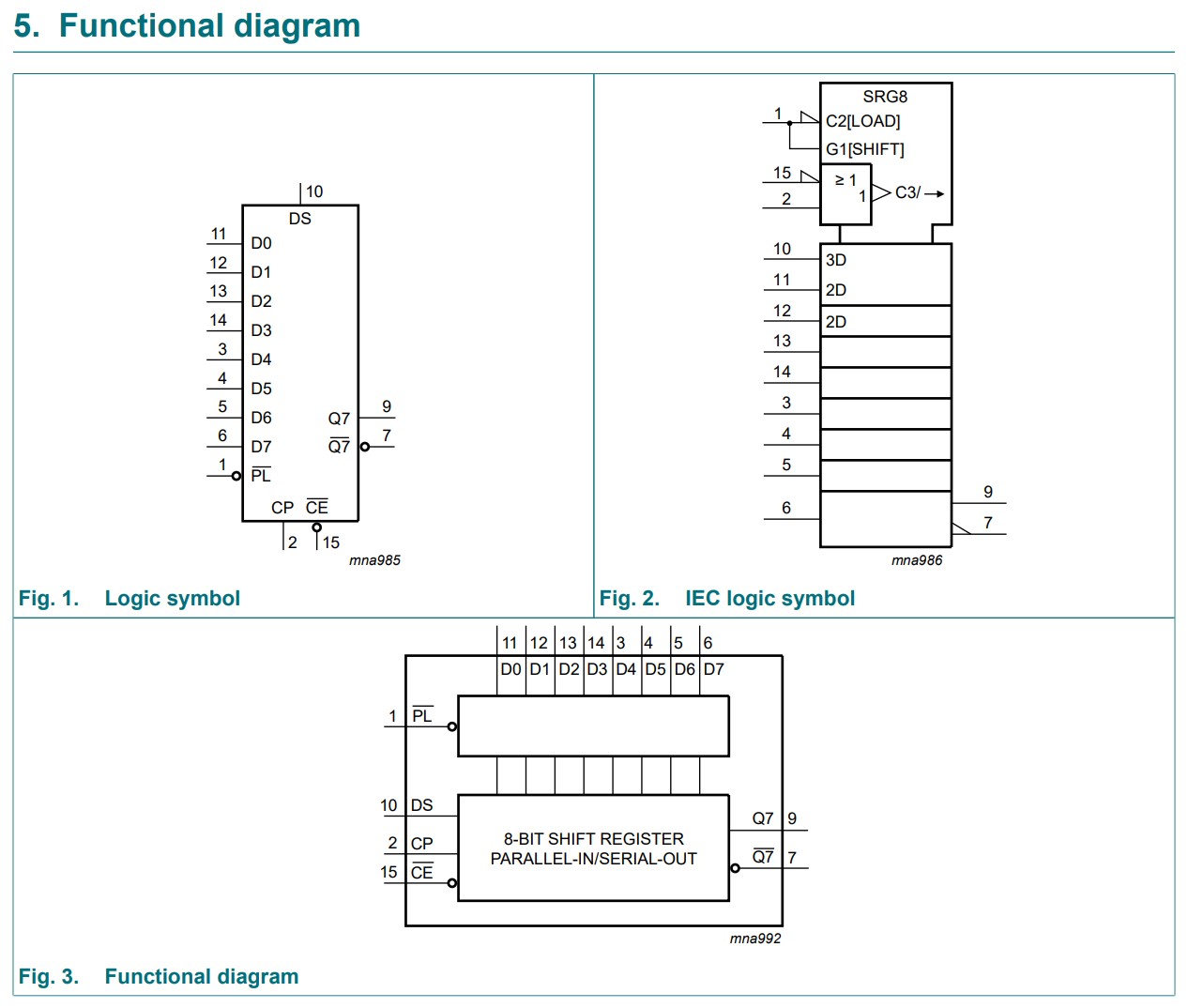

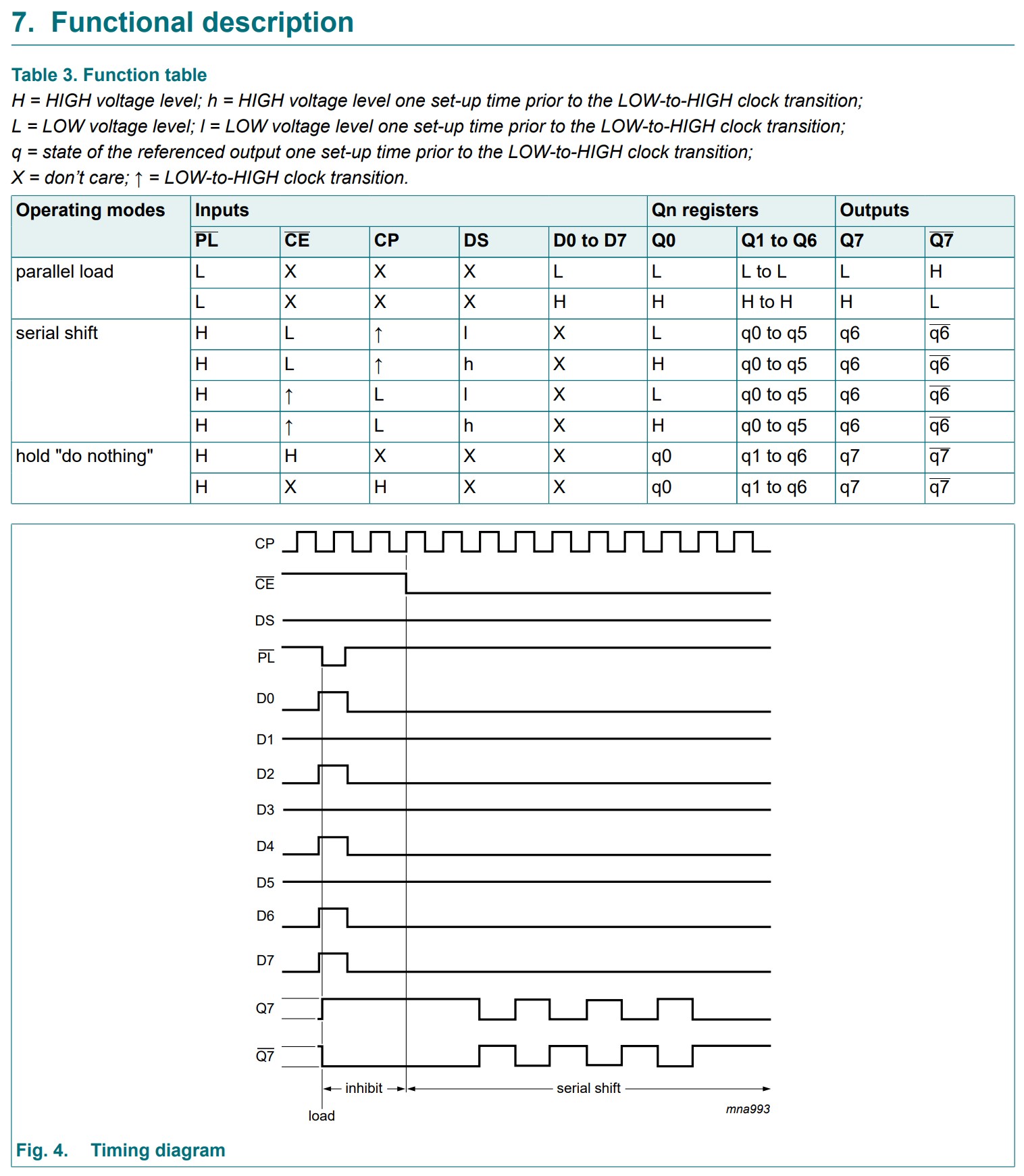

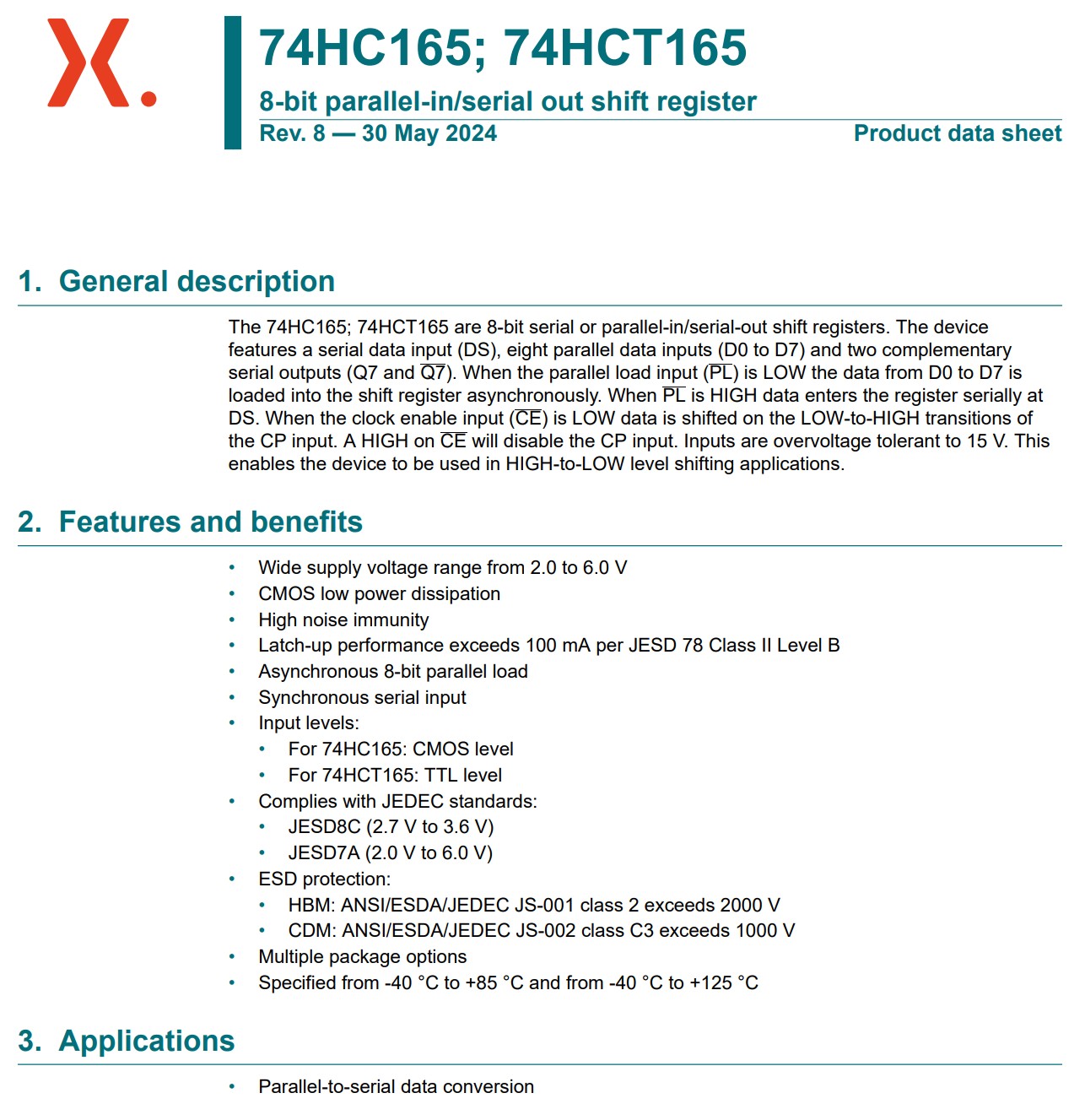

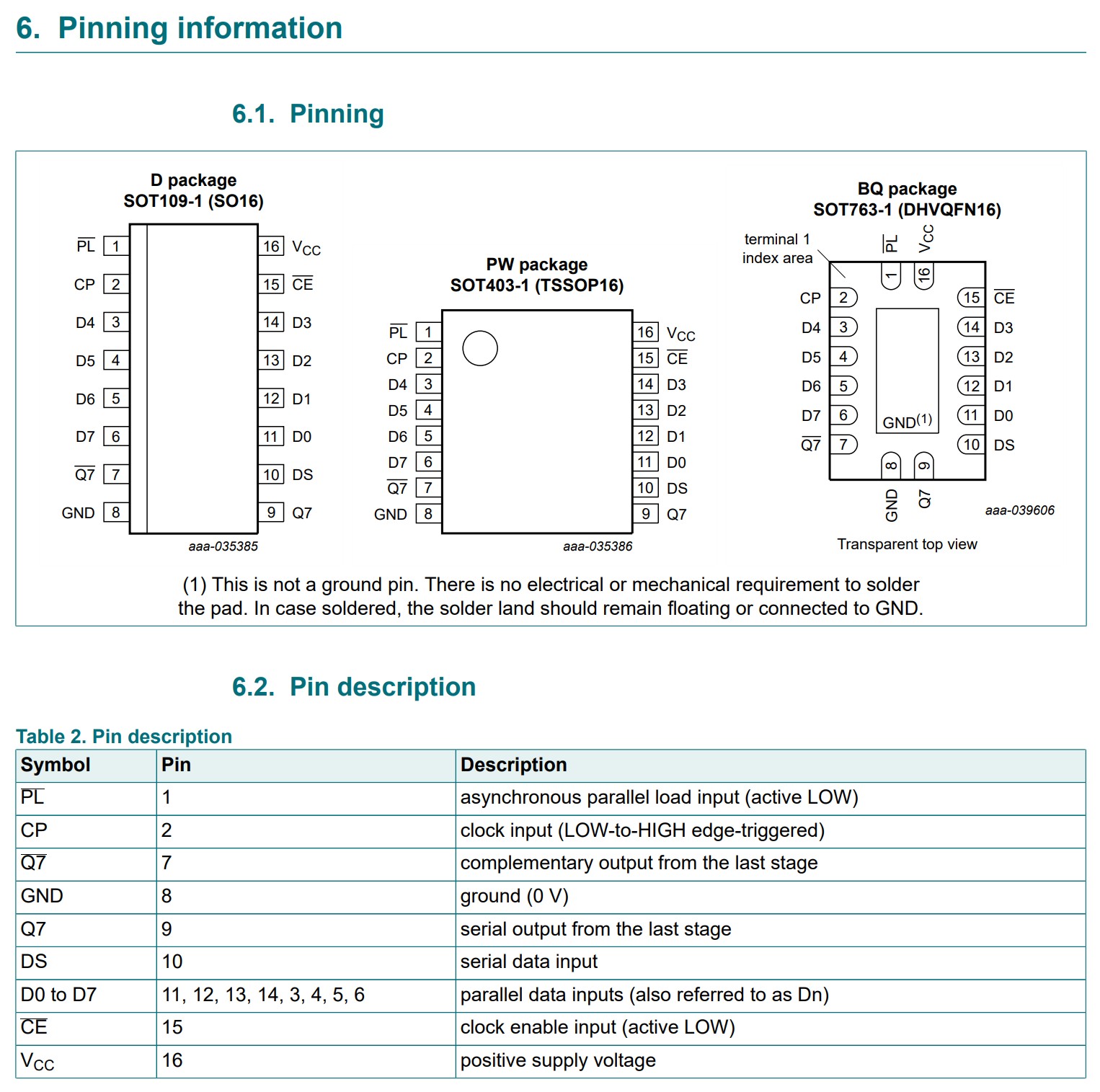

并入串出：74HC165





回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：747
最近打卡：2025-12-18 07:58:13

已绑定手机

55 主题	1952 回帖	3883 积分

积分: 3883

发表于 2025-12-4 16:15:41 | 显示全部楼层

用74245是不是速度可以更快,既可以输入又可以输出

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：586
最近打卡：2025-12-17 11:05:29

9 主题	562 回帖	3805 积分

积分: 3805

发表于 2025-12-4 18:53:06 | 显示全部楼层

595扩输出是不错,级联简单,驱动能力强,很便宜.
就是控制脚多一些,至少需要占用/时钟/数据/锁存输出/三根IO线,比I2C接口的专用扩展芯片多一根线.
最主要是写入数据后无法读出验证,干扰严重和要求高的场合需要考虑下防护.

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：268
最近打卡：2025-12-18 08:51:37

814 主题	1万回帖	2万积分

积分: 21310

发表于 2025-12-4 21:44:53 | 显示全部楼层

强推挽输出控制面前，可以认为没干扰

74HC595-SOP16, RMB0.15

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：305
最近打卡：2025-12-17 22:20:07

已绑定手机

6 主题	256 回帖	1527 积分

积分: 1527

发表于 5 天前 | 显示全部楼层

以前常用这种扩展芯片，很久没用了

学习
