8H4K32TL用PWM问题

lh***

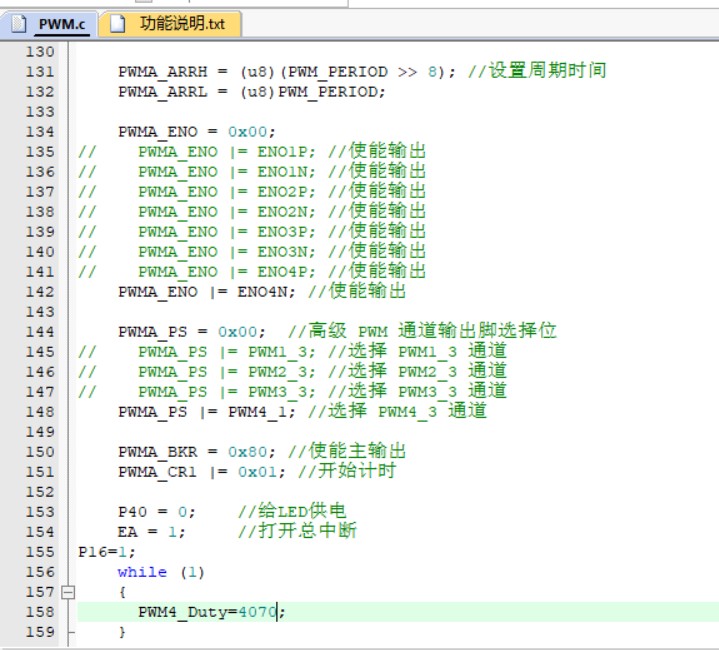

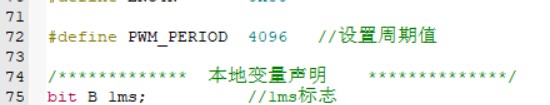

用8H4K32TL芯片，用高级PWM例程，24M主频，4096周期，
如果占空比也调到4096，输出只有8V左右，
如果占空比调到4070，输出正常，
往上多调一点都不行，这是什么原因，能帮我看看吗？

lh***

这个图片是占空比是4070的输出电压波形，视频是占空比是4072的输出波形，在乱跳。是数值哪里冲突了吗

王***

问题原因是使用了自举电路进行输出
单片机端pwm没有问题，因为自举电路需要使用低电平给自举电容充电，所以当占空比接近100%的时候
自举电容会因为充电时间过短造成电压不足，进而导致上管无法正常打开
如果想要输出100%占空比，需要使用电荷泵类型的栅极驱动芯片

lh***

王*** 发表于 2025-11-30 21:32
问题原因是使用了自举电路进行输出
单片机端pwm没有问题，因为自举电路需要使用低电平给自举电容充电，所以 ...

谢谢王工

神***

这问题，藏得太深了

lh***

是的，王工经验丰富。问题直指核心
