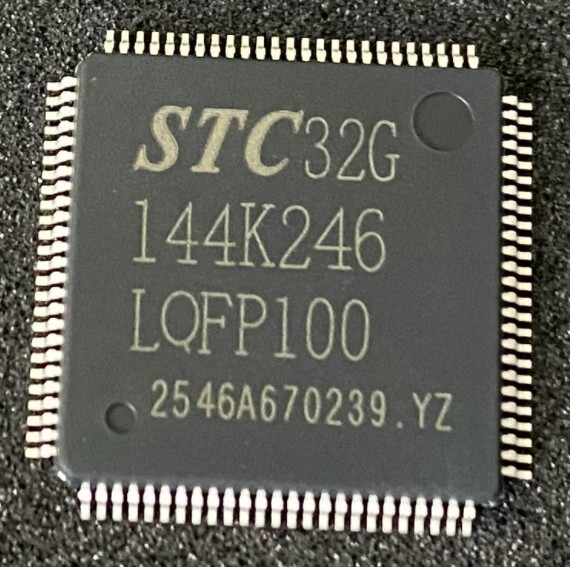

STC32G144K246-LQFP100核心板－高电平点灯-V1.2，EDA工程文件开源，立创免费打样

Debu***

STC32G144K246 用户手册

https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf

STC32G144K246-LQFP100核心板－高电平点灯-V1.2，
EDA工程文件全部开源，立创免费打样

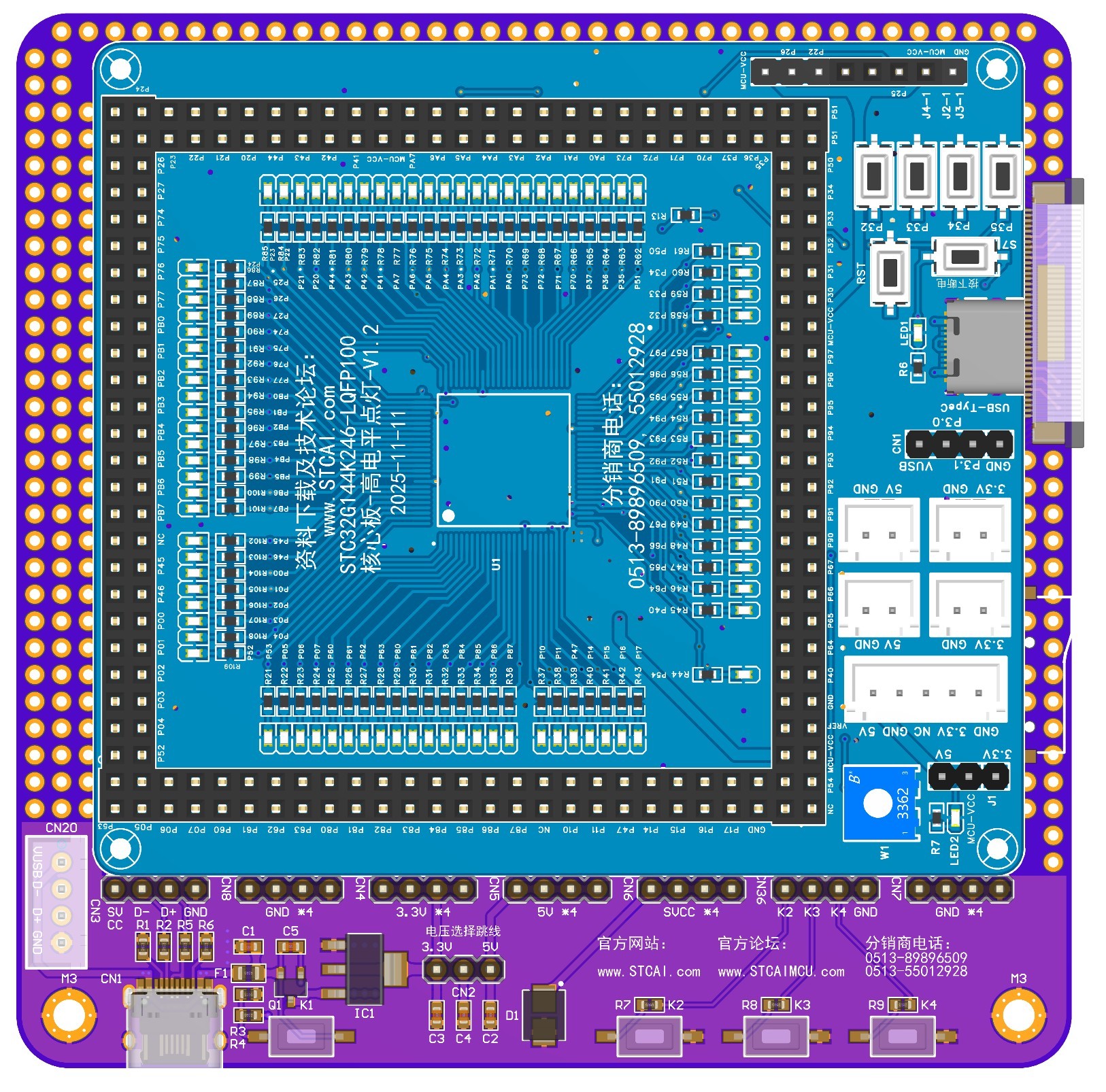

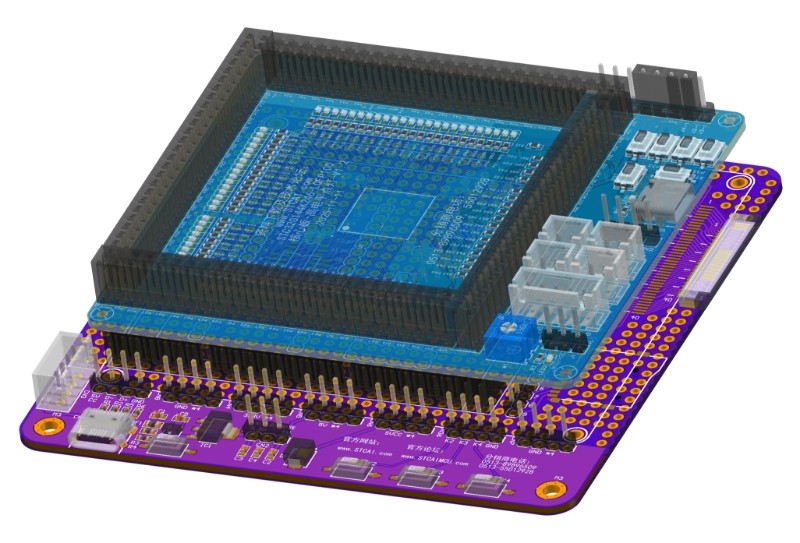

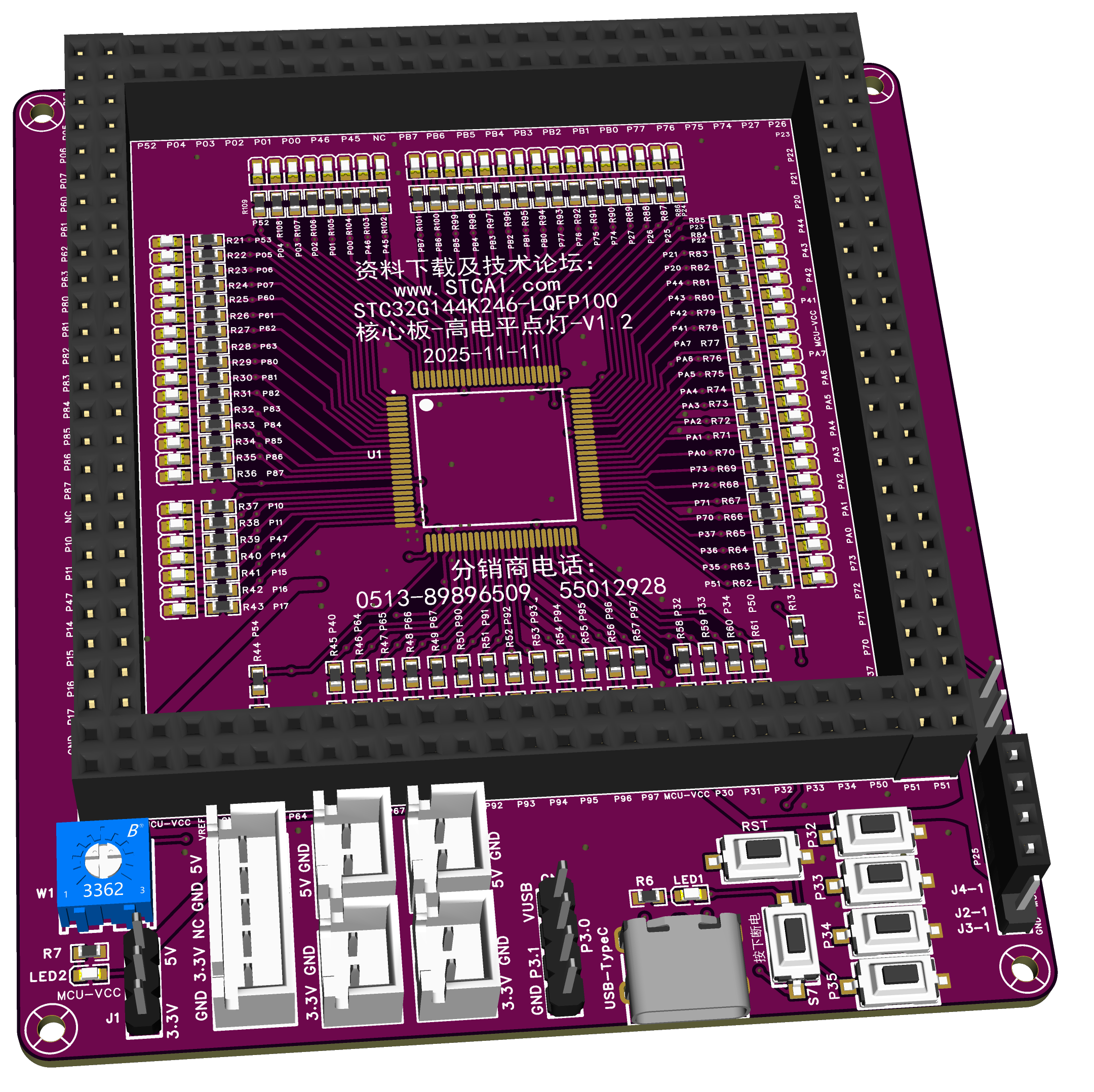

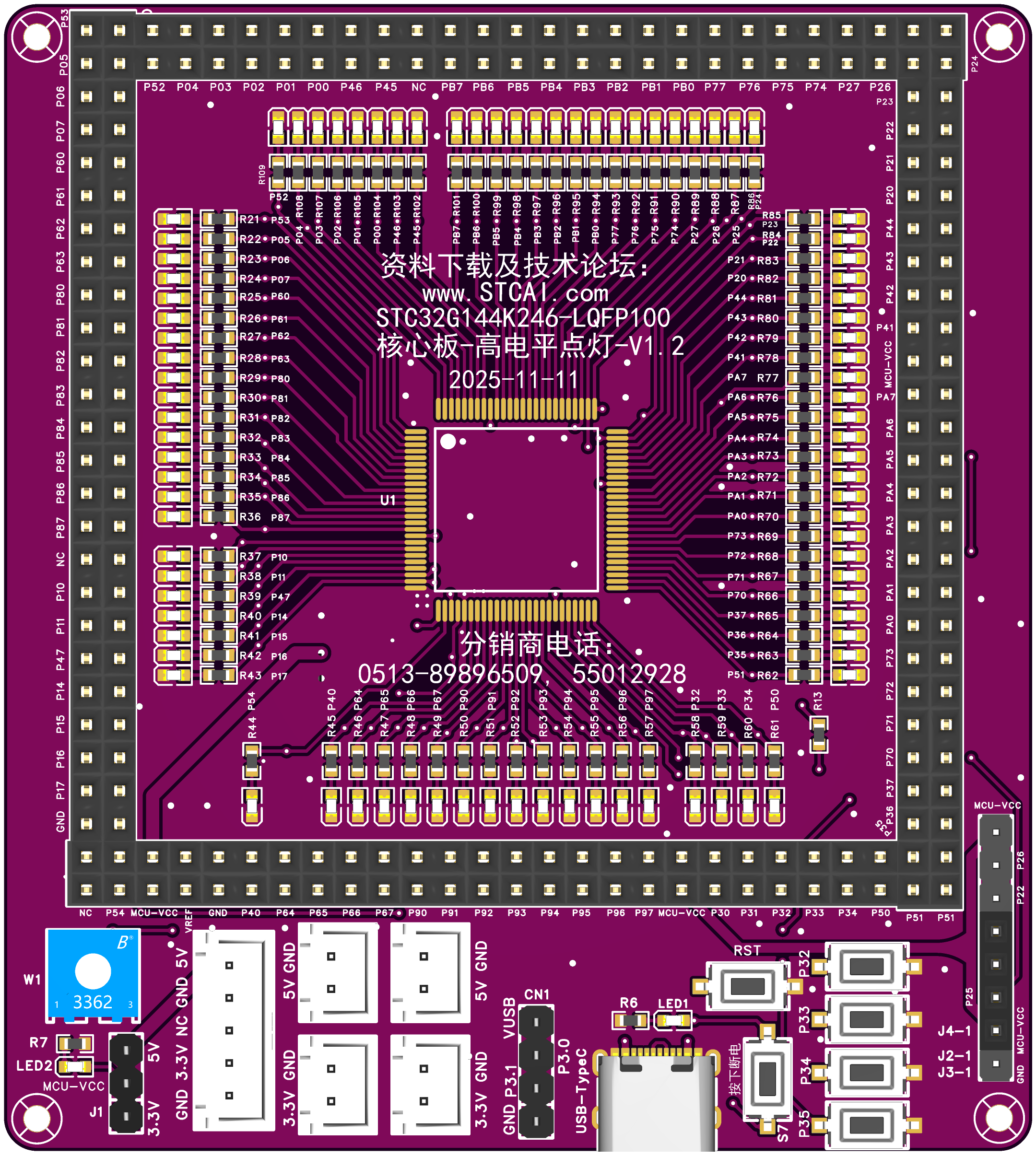

STC32G144K246-LQFP100核心板－高电平点灯-V1.2

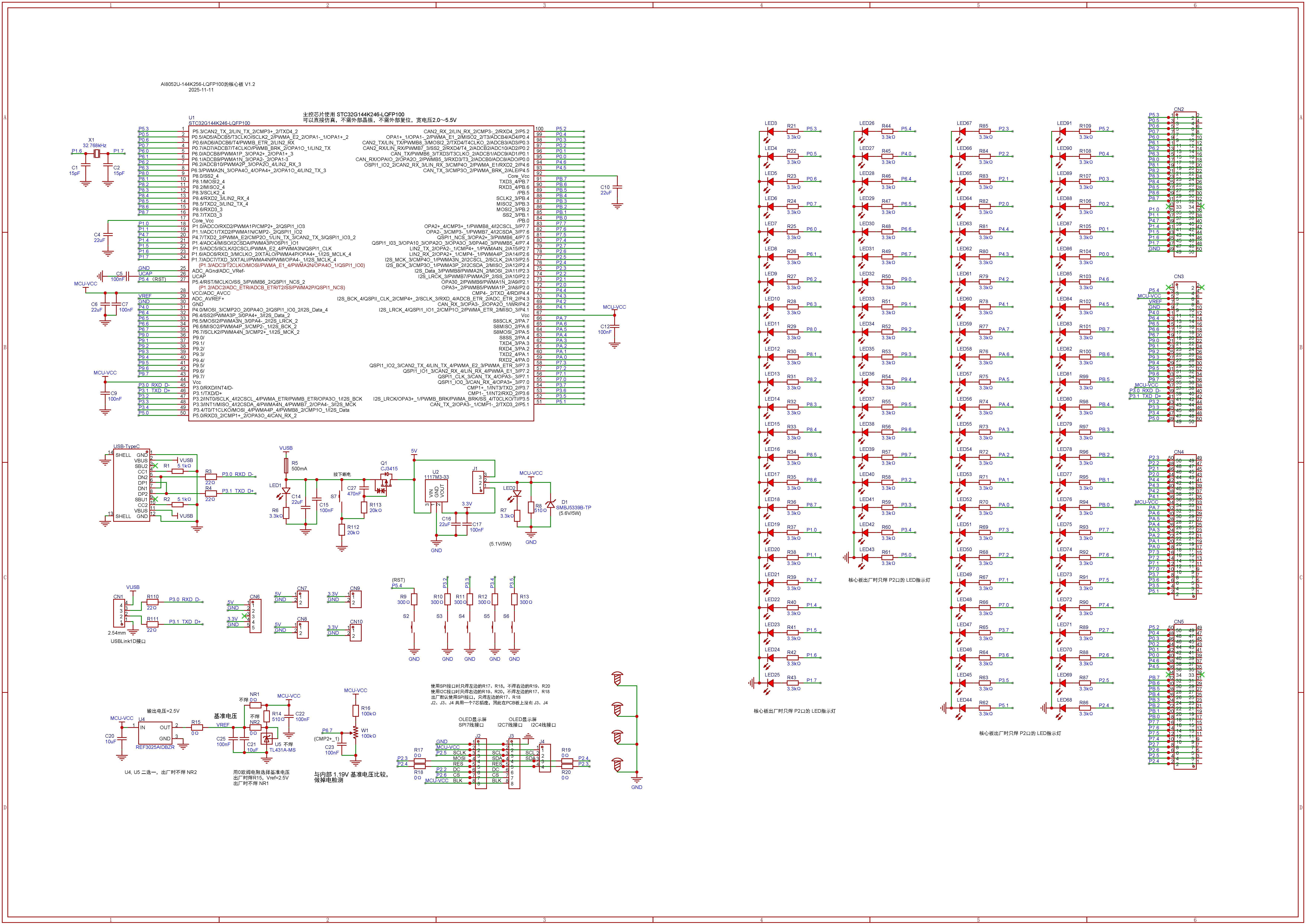

SCH-STC32G144K246-LQFP100核心板-高电平点灯-V1.2.pdf (883.71 KB, 下载次数: 99)

2025-11-27 09:14 上传

点击文件名下载附件

PCB-STC32G144K246-LQFP100核心板-高电平点灯-V1.2.pdf (3 MB, 下载次数: 71)

2025-11-27 09:14 上传

点击文件名下载附件

STC32G144K246-LQFP100核心板-高电平点灯-V1.2.eprj (4.09 MB, 下载次数: 133)

2025-11-27 09:14 上传

点击文件名下载附件

神***

神***

万能实验板-V2.2@STCAI.com，2025/11/24 - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区

狂热***

板载按键和LED的数量多
可以逻辑组合多
IO接口丰富

神***

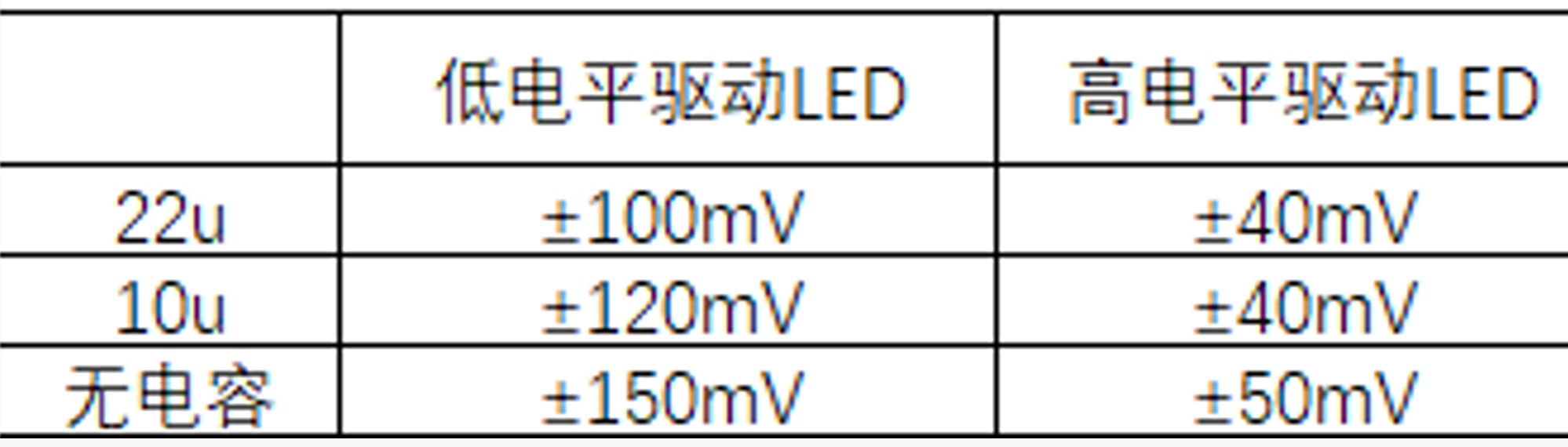

CORE-VCC 抖动




为优先保证ADC的精度及其它模拟电路，
就希望 GND 不要流过大的电流，建议：
如果要 I/O 驱动大电流，如 LED灯:
用 强推挽的 高 输出电流，这个只影响VCC;
不要用 I/O 置低，如置低流入电流导通，
MCU-GND 会被流入的大电流抬高 ,
会造成测量误差，建议 ADC转换时，
I/O 不驱动大电流。

经过I/O口流进和流出的电流不要超过60mA。
如果要用I/O口直接点亮发光二极管，
请将I/O口工作在强推挽模式，高点亮。
P3.0/P3.1不要接其它电路，防干扰下载。
P3.2建议做按键使用，或输出到高阻输入的电路使用，
USB型MCU, P3.2会参与下载判断，
P3.2不要上电时被固定拉低/否则会等待0.5S秒判断USB下载。

zxcv***

"P3.2不要上电时被固定拉低/否则会等待0.5S秒判断USB下载"这个，如果上电时被拉低，等待0.5秒判断无下载后会不会跳到用户程序执行？

Debu***

zxcv*** 发表于 2025-11-27 15:56
"P3.2不要上电时被固定拉低/否则会等待0.5S秒判断USB下载"这个，如果上电时被拉低，等待0.5秒判断无下载后 ...

会

xc***

请问怎么才可以识别到usb串口

iwyw***

识别usb ；需要先正确连接usb线， 启动电脑系统（windows系统），打开烧录软件，等待软件扫描串口 等好多步骤。一步不对都有可能不能识别，打字太累了。12字的提问回答这么多差不多了吧，详细部分请参阅电脑说明书 和stc芯片手册目前手册一千多页。

灰太***

打样了，怎么申请芯片

hai***

这个eprj文件是立创EDA画的吗？怎么我打不开

hai***

hai*** 发表于 2025-12-1 08:56
这个eprj文件是立创EDA画的吗？怎么我打不开

可以打开了，要用客户端打开
