STC8的 I/O 口都有上拉电阻了，可是上电时为啥不是高

国学***

网友问：
遇到个奇怪的问题，STC8A8K64D4的P0口有上拉电阻，可是上电时候继电器（给0动作, 给1不动作）还是会误动作
===网友的电路是，0， 继电器动作
===网友的电路是，1， 继电器不动作

神***

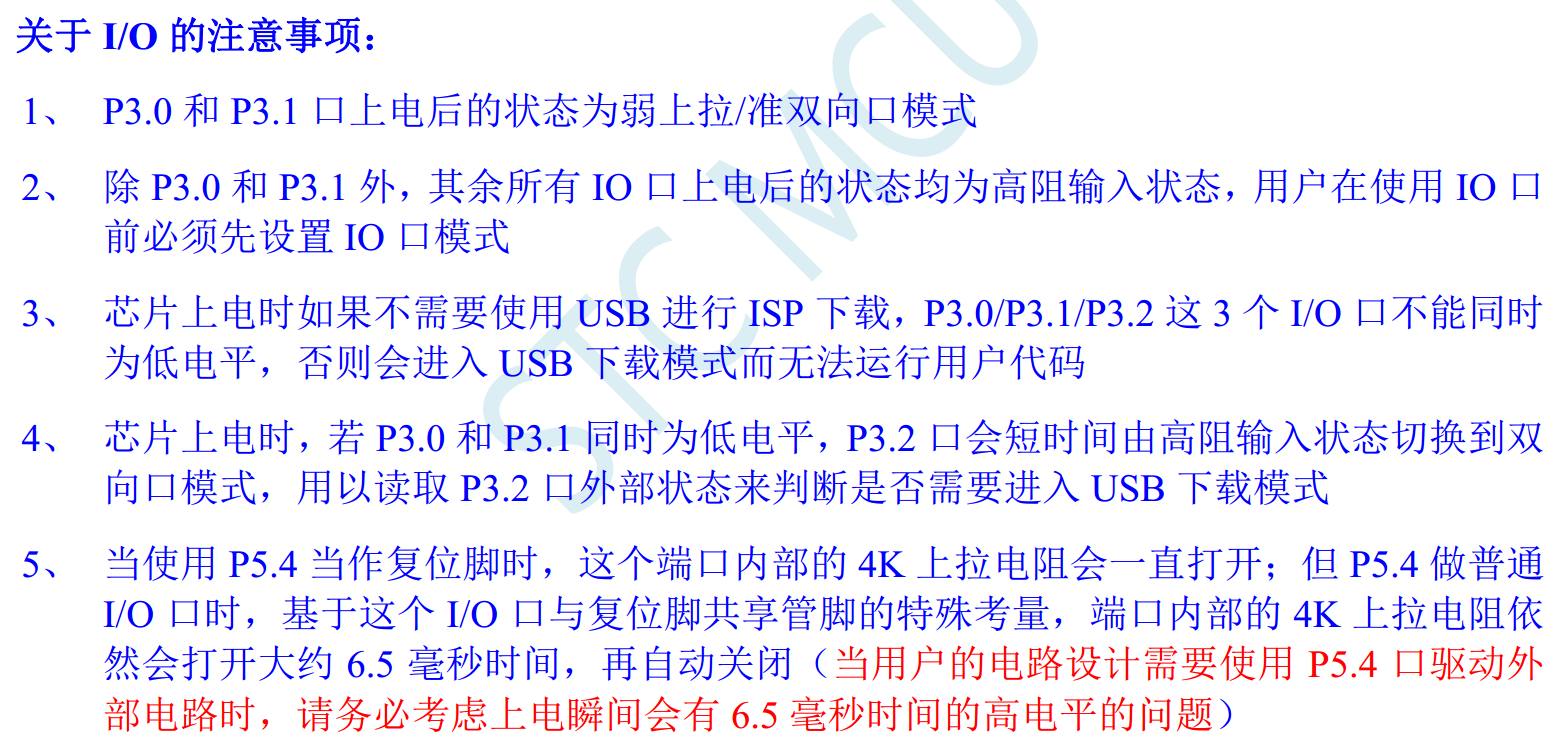

这就是不看资料的问题，STC8A/STC8C/STC8G/STC8H/STC32的I/O口
===是有内部上来电阻，但上电后，普通I/O口默认是高阻输入, 没有上拉的能力，也没有下拉的能力
===是有内部上来电阻，但上电后，只有仿真/烧录的 I/O口 [P3.0. P3.1]是默认的传统的准双向口/弱上拉
这样方便你来控制：
1，要上电为高，外部加 10K ~ 50K 上拉
2，要上电为低，外部加 10K ~ 50K 下拉

shiqin***

开机IO口是低电平吗

shiqin***

要加下拉电阻吗

32位80***

shiqin*** 发表于 2023-6-7 11:01
要加下拉电阻吗

STC8A/STC8C/STC8G/STC8H/STC32的I/O口
===是有内部上拉电阻，但上电后，普通I/O口默认是高阻输入, 没有上拉的能力，也没有下拉的能力
===是有内部上拉电阻，但上电后，只有仿真/烧录的 I/O口 [P3.0. P3.1]是默认的传统的准双向口/弱上拉
这样方便你来控制：
1，要上电为高，外部加 10K ~ 50K 上拉
2，要上电为低，外部加 10K ~ 50K 下拉

shiqin***

加下拉电阻，IO口开机输出还是高电平

梁***

shiqin*** 发表于 2023-6-8 10:06
加下拉电阻，IO口开机输出还是高电平

反了，上电高阻的IO，加下拉电阻，上电时就是低电平，因为被下拉电阻拉低。上拉电阻到VCC才是高。

梁***

这个跟继电器驱动电路有点关系。1继电器不动作，0继电器动作，则使用PNP三极管或P沟MOSFET驱动。
如果使用PNP三极管驱动，IO串联一个几K的电阻到B极，E极接MCU的电源VCC，C极接继电器，则上电继电器不会有动作，因为IO高阻没有电流，所以三极管不通。
如果用MP沟OSFET驱动，并且IO不加上拉电阻直接接G极，S极接MCU的电源VCC，D极接继电器，则由于MOSFET输入也是高阻，就有可能出现栅极电平不确定，导致动作。G极上拉一个10K电阻到VCC，则上电继电器不会有动作。
