STC8H1K08引脚描述错误？| 这是串口1的第三组切换脚

[复制链接]
wsz***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-12-25 14:53:56

14

主题

100

回帖

353

积分

中级会员

积分
353
发表于 2025-11-13 11:11:16 | 显示全部楼层 |阅读模式

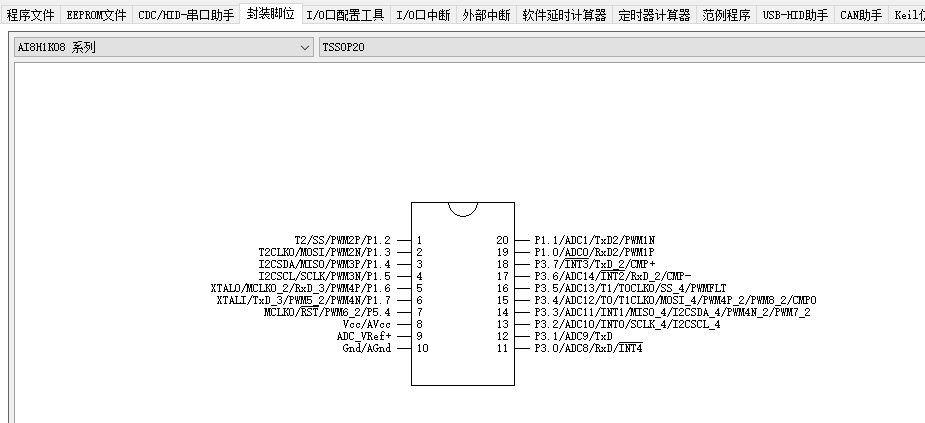

在嘉立创和官方的isp软件里，STC8H1K08的tssop20封装，P16及P17引脚都有串口3的描述，这是错误的吗？ 捕获.PNG
回复

使用道具 举报 送花
AI***
  • 打卡等级：以坛为家I
  • 打卡总天数：289
  • 最近打卡：2026-04-03 15:39:24

16

主题

767

回帖

3747

积分

超级版主

积分
3747
发表于 2025-11-13 11:26:47 | 显示全部楼层

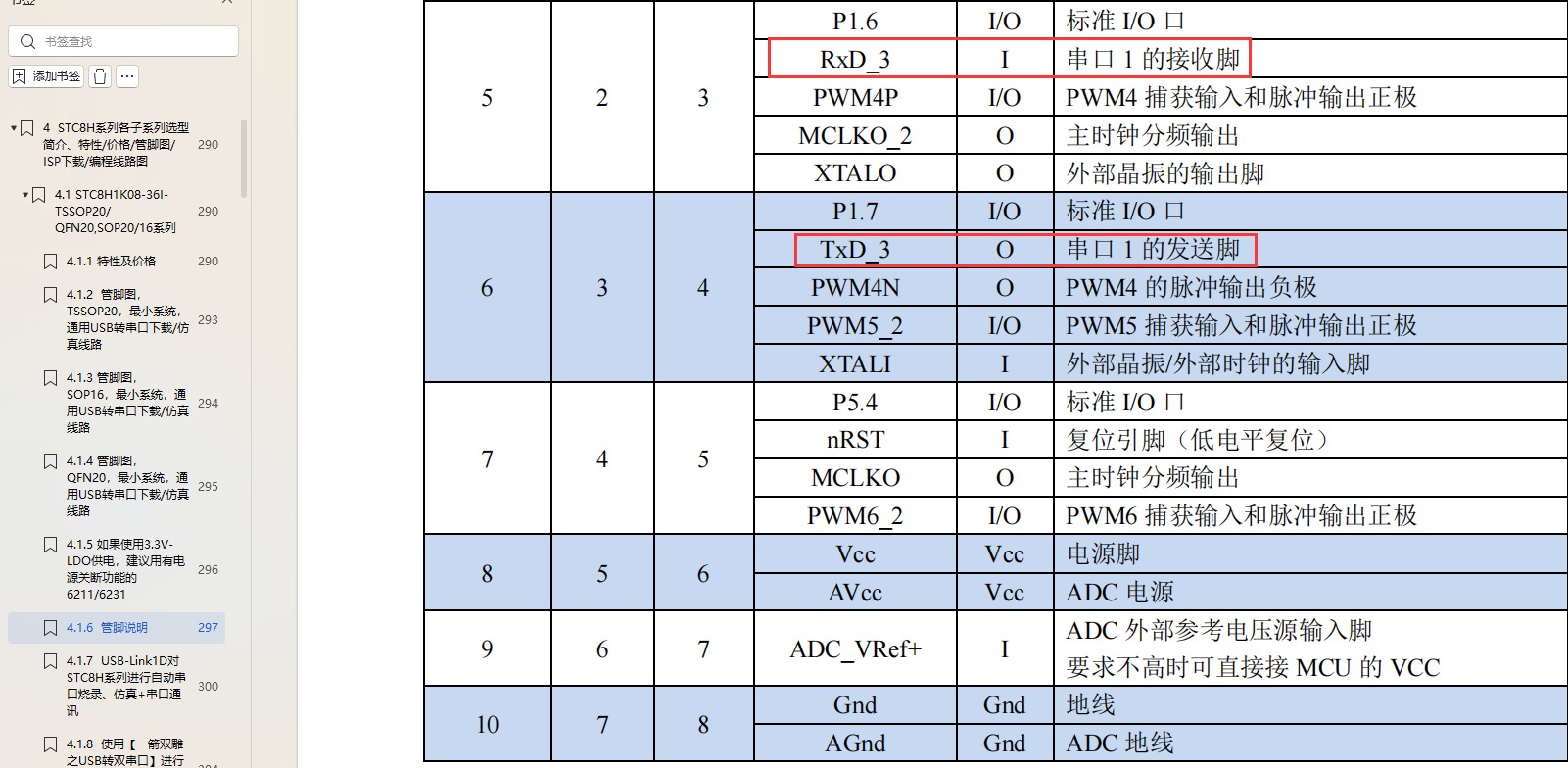

这是串口1的第三组切换脚
数据手册：https://www.stcaimcu.com/data/download/Datasheet/STC8H.pdf

回复

使用道具 举报 送花
_奶***
  • 打卡等级：以坛为家III
  • 打卡总天数：652
  • 最近打卡：2026-04-03 16:45:15

33

主题

2928

回帖

6601

积分

论坛元老

积分
6601
发表于 2025-11-13 11:35:19 | 显示全部楼层

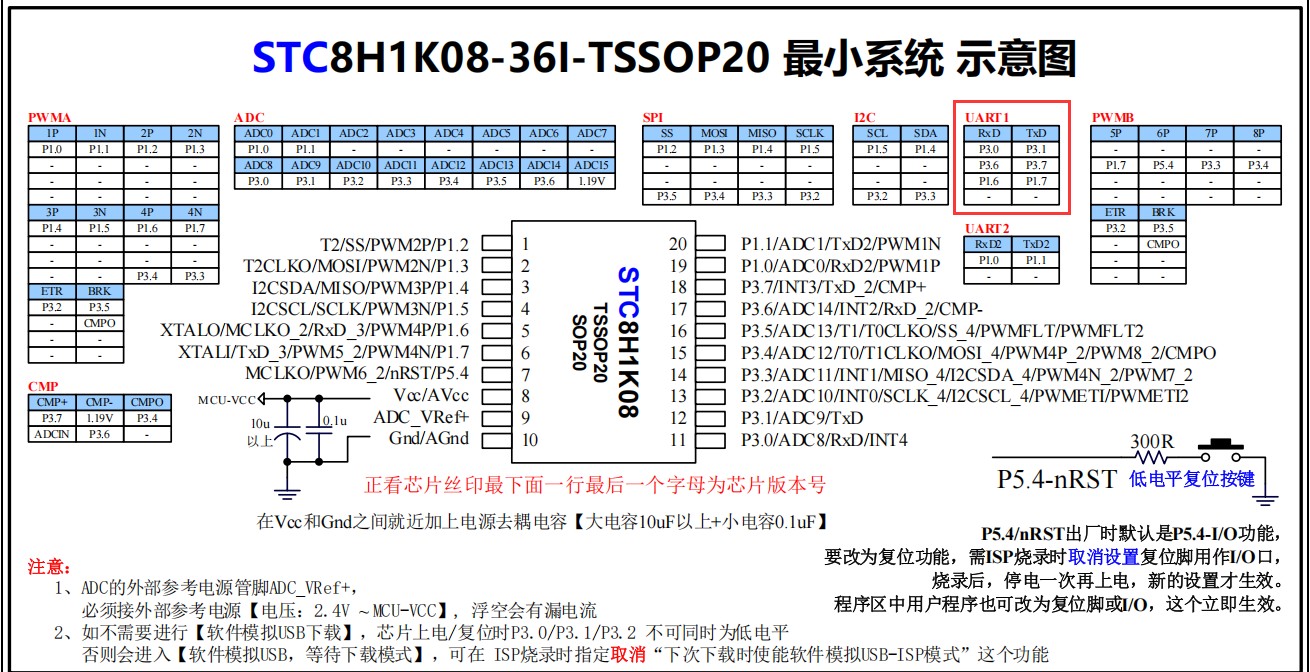

你理解错了，，这个不是串口3 ，，是串口1的第三个重映射
参考例程并不是对技术参 考手册的补充，而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充，而是解释成了参考例程的样子
回复

使用道具 举报 送花
wsz***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-12-25 14:53:56

14

主题

100

回帖

353

积分

中级会员

积分
353
发表于 2025-11-13 13:22:20 | 显示全部楼层
_奶*** 发表于 2025-11-13 11:35
你理解错了，，这个不是串口3 ，，是串口1的第三个重映射

哦哦，名字里带了个下划线的
