TM1638模块无法读取按键值 | 已经解决, 在STC各位技术专家指导下

wuzhe***

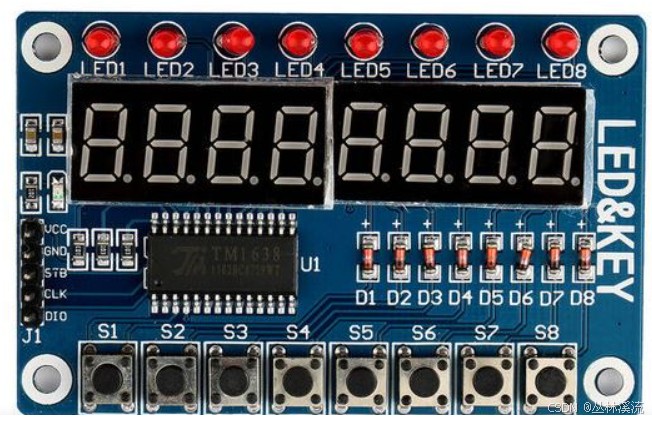

买了一块TM1638模块。8个按键的，但现在无法读取按键值：


网上有用STM32的，也碰到这个问题：

他的帖子是这样的：

【TM1638不能成功读回按键值】

wuzhe***

led+8按键+8数码管。主函数调用TM1638_ReadData2，打印了返回值，无论是否按键，都一直打印255，为什么全是1，看来读数据函数有问题啊。

/*******************************************************************************
  * 函数名：TM1638_ReadKey
  * 功  能：TM1638读按键数据
  * 参  数：无
  * 返回值：读出的数据
  * 说  明：实际该显示板只有8个按键，返回值1~8分别为Key1~Key8;
            所有按键连接K3，无法实现组合按键，只允许一次按一个键；
*******************************************************************************/
uint8_t TM1638_ReadKey(void)
{
    uint8_t u8Data[4], i;
    uint8_t u8Key = 0;
    TM1638_STBReset();
    TM1638_WriteData(0x42);
    for (i = 0; i < 4; i++)
    {
        u8Data[i] = TM1638_ReadData();//读BYTE1~BYTE4的数据
    }
    TM1638_STBSet();
    for (i = 0; i < 4; i++)//取出4个BYTE中的键值
    {
        if (((u8Data[i] >> 0) & 0x01) == 0x01)//第0位，B0,对应按键为1、3、5、7，计算公式是i*2+1
        {
            u8Key = (i * 2 + 1);
            break;
        }else
        {
            if (((u8Data[i] >> 4) & 0x01) == 0x01)//第4位，B4,对应按键为2、4、6、8，计算公式是i*2+2
            {
                u8Key = (i * 2 + 2);
                break;
            }
        }
    }
    return u8Key;
}
复制代码

wuzhe***

仔细看，是这里有问题：


TM1638读取按键要注意：

读按键数据时，输出转为输入要电位上拉：GPIO_InitStruct.Pull 2 = GPIO_PULLUP；，可解决大问题

对应的程序：

void DIO_Init(int state)
{
        __HAL_RCC_GPIOA_CLK_ENABLE();
        GPIO_InitTypeDef GPIO_InitStruct = {0};
        if(state==0)
        {
                GPIO_InitStruct.Pin = DIO_Pin;
                GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
                GPIO_InitStruct.Pull = GPIO_PULLUP;
                HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
        }
        else
        {
                HAL_GPIO_WritePin(GPIOA, DIO_Pin|CLK_Pin|STB_Pin, GPIO_PIN_RESET);
                GPIO_InitStruct.Pin = DIO_Pin;
                GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
                GPIO_InitStruct.Pull = GPIO_NOPULL;
                GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
                HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
        }
}
复制代码

我没玩过STM32,不知道如何套用在砸门STC32G12K128上？

wuzhe***

读STM32的程序，好像每次执行读写的时候，都可能有设置管脚动作：


#ifndef _TM1638_H_#define _TM1638_H_#include "Typedefine.h"#include "Port.h"/*******************************************************************************Macro definitions*******************************************************************************/#define TUBE_DISPLAY_NULL                                        26#define TUBE_DISPLAY_DECIMAL_PIONT_OFFSET        16#define TM1638_STBSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET)#define TM1638_STBReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_RESET)#define TM1638_CLKSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET)#define TM1638_CLKReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET)#define TM1638_DIOSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET)#define TM1638_DIOReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET)#define TM1638_DIOModeOutput()                        Port_SetMode(GPIOB, GPIO_PIN_9, GPIO_MODE_OUTPUT_PP)#define TM1638_DIOModeInput()                        Port_SetMode(GPIOB, GPIO_PIN_9, GPIO_MODE_INPUT)#define TM1638_DIORead()                                HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_9)

#ifndef _TM1638_H_
#define _TM1638_H_

#include "Typedefine.h"
#include "Port.h"
/*******************************************************************************
Macro definitions
*******************************************************************************/
#define TUBE_DISPLAY_NULL                                        26
#define TUBE_DISPLAY_DECIMAL_PIONT_OFFSET        16
#define TM1638_STBSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET)
#define TM1638_STBReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_RESET)
#define TM1638_CLKSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET)
#define TM1638_CLKReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET)
#define TM1638_DIOSet()                                        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET)
#define TM1638_DIOReset()                                HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET)
#define TM1638_DIOModeOutput()                        Port_SetMode(GPIOB, GPIO_PIN_9, GPIO_MODE_OUTPUT_PP)
#define TM1638_DIOModeInput()                        Port_SetMode(GPIOB, GPIO_PIN_9, GPIO_MODE_INPUT)
#define TM1638_DIORead()                                HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_9)
复制代码

头文件说明了：
TM1638_DIOSet()  就是 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET)
我估计这句HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET)就是利用STM32库函数设置管脚状态
相当于我们的STB=0;


下面这句：
TM1638_CLKReset()  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET)
大概就是把CLK复位
相当于我们的STB=1;

wuzhe***

搞了2天，晕头转向


先把程序打包发上来：

暂时投降：

wuzhe***

其实就是不知道下面这句如何套用在STC32上！

“读按键数据时，输出转为输入要电位上拉：GPIO_InitStruct.Pull 2 = GPIO_PULLUP；，可解决大问题”

反正是通信没有成功，dio一直没有被拉低所以主机读取的一串1，所以就是255了，但我用串口打印是8，本来应该是0--7才对啊

Debu***

wuzhe*** 发表于 2025-11-11 13:28
其实就是不知道下面这句如何套用在STC32上！

“读按键数据时，输出转为输入要电位上拉：GPIO_InitStruct.P ...

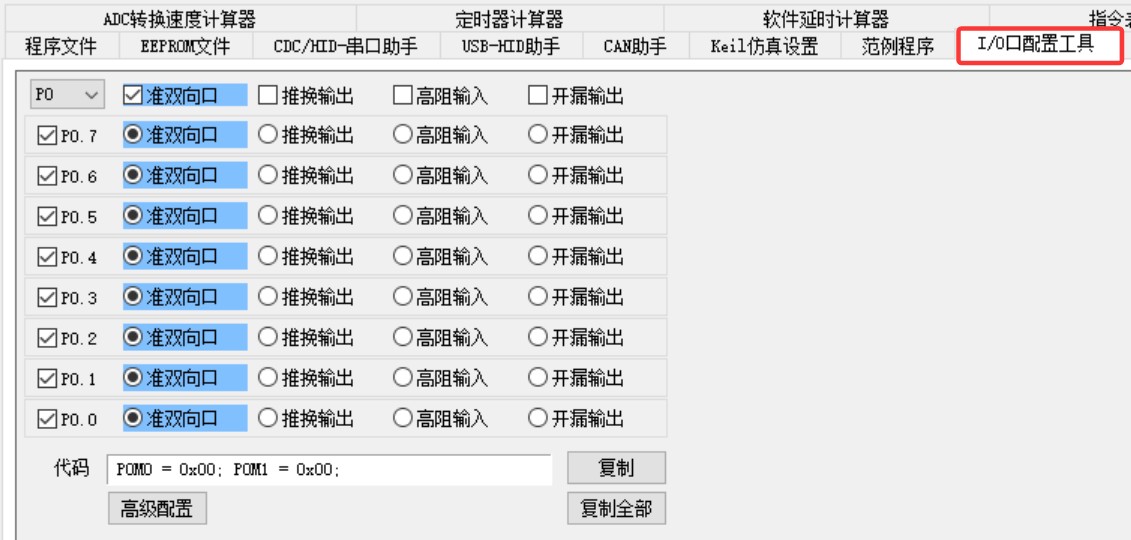

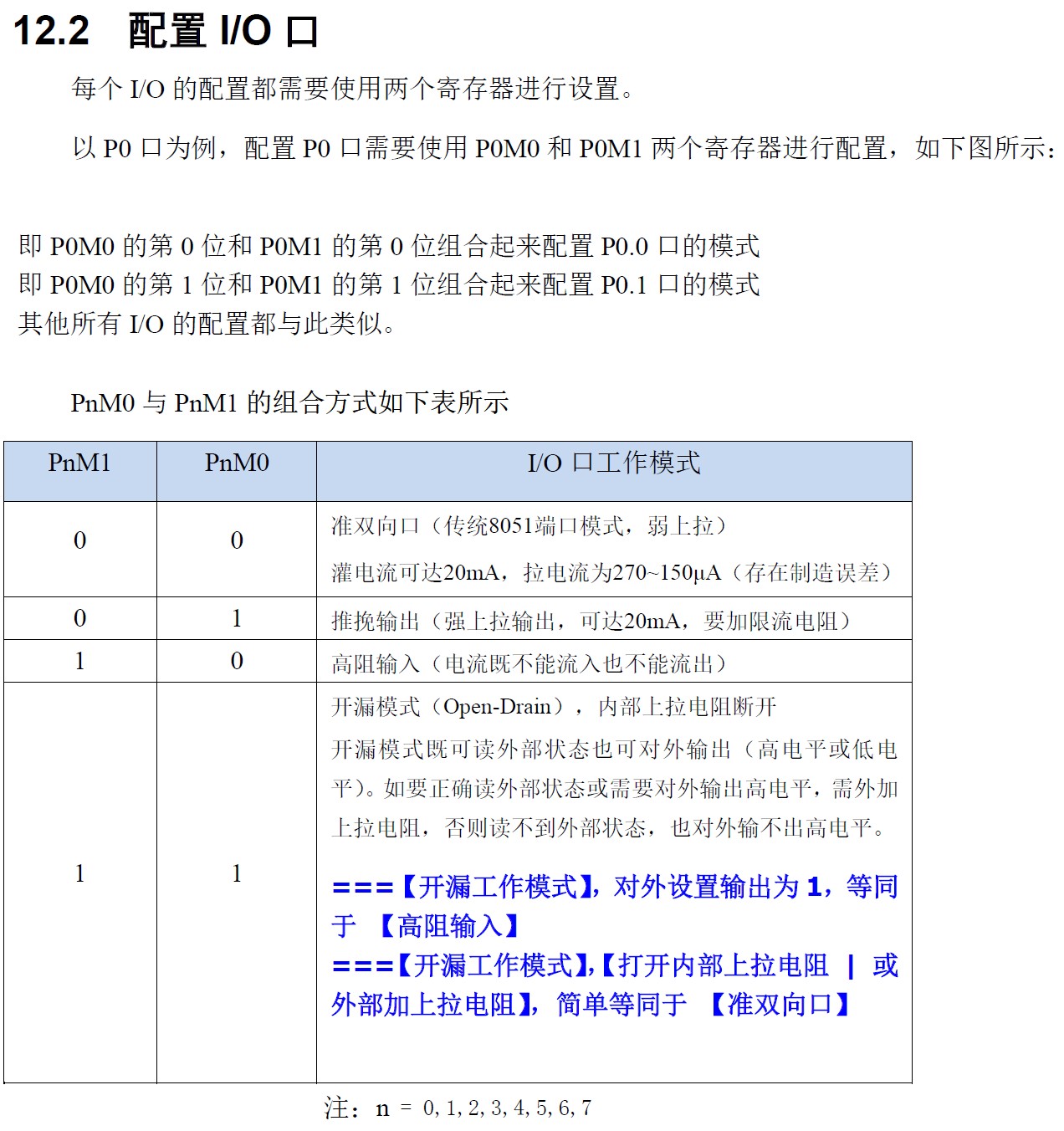

使用PxMx寄存器设置IO模式

wuzhe***

Debu*** 发表于 2025-11-11 13:37
使用PxMx寄存器设置IO模式

谢谢大佬！
