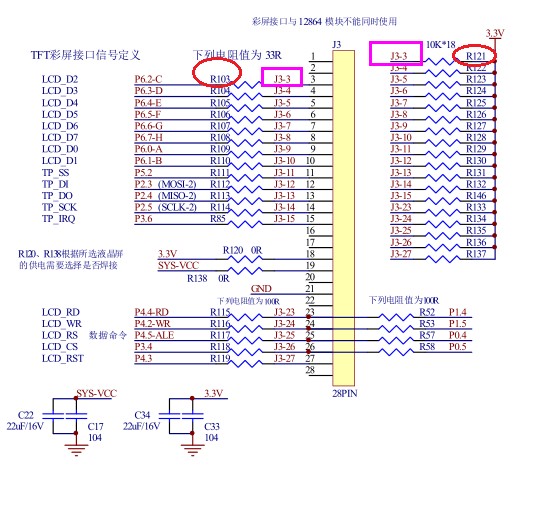

请教一下各位大佬，实验箱tft 接口上电阻有啥作用呢？

xie2*** · 发表于 2025-11-9 23:02:21

R103 可以去掉吗？

另外spi 线的两端只是接了一个电阻，如果两端都是mcu，同时设置成了推挽的话，会有什么问题吗?

比如两个stc32g128 的gpio 直接连接来模拟iic通信的话，如果gpio模式设置错误，就可能导致烧毁对吧？这个如何处理呢？

Debu*** · 发表于 2025-11-10 09:26:29

33Ω用于阻抗匹配，衰减振荡和过冲

xie2*** · 发表于 2025-11-10 10:18:35

Debu*** 发表于 2025-11-10 09:26
33Ω用于阻抗匹配，衰减振荡和过冲

如果两个 mcu 通过gpio连接起来，用iic协议通信。如果两个mcu都错误的将gpio设置成推挽，这个时候就存在烧毁的问题。这个问题一般咋弄呢？

Debu*** · 发表于 2025-11-10 11:13:37

xie2*** 发表于 2025-11-10 10:18
如果两个 mcu 通过gpio连接起来，用iic协议通信。如果两个mcu都错误的将gpio设置成推挽，这个时候就存 ...

I2C，主机时钟推挽，从机时钟高阻，数据都是开漏，数据接上拉电阻或打开内部4K上拉，禁止两个推挽接一起
