查了些 TI / ADI 的 ADC, DAC

神***

查了些 TI / ADI 的 ADC, DAC

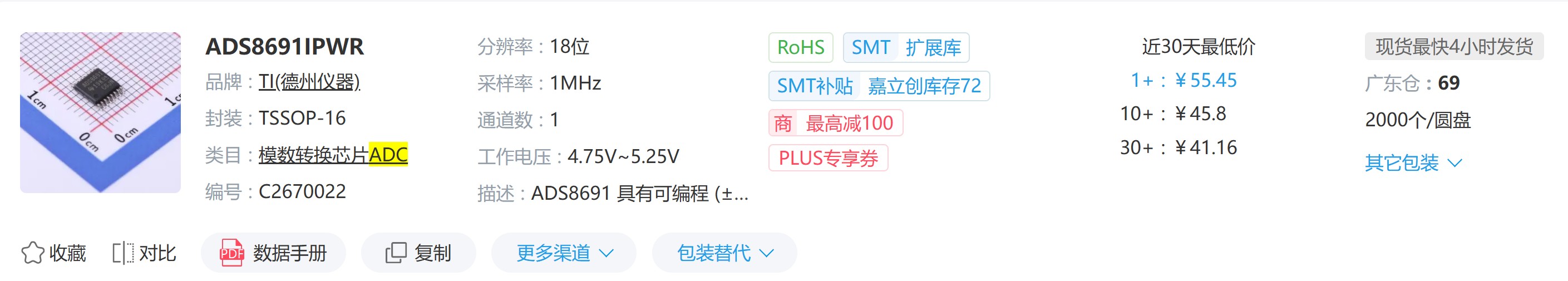

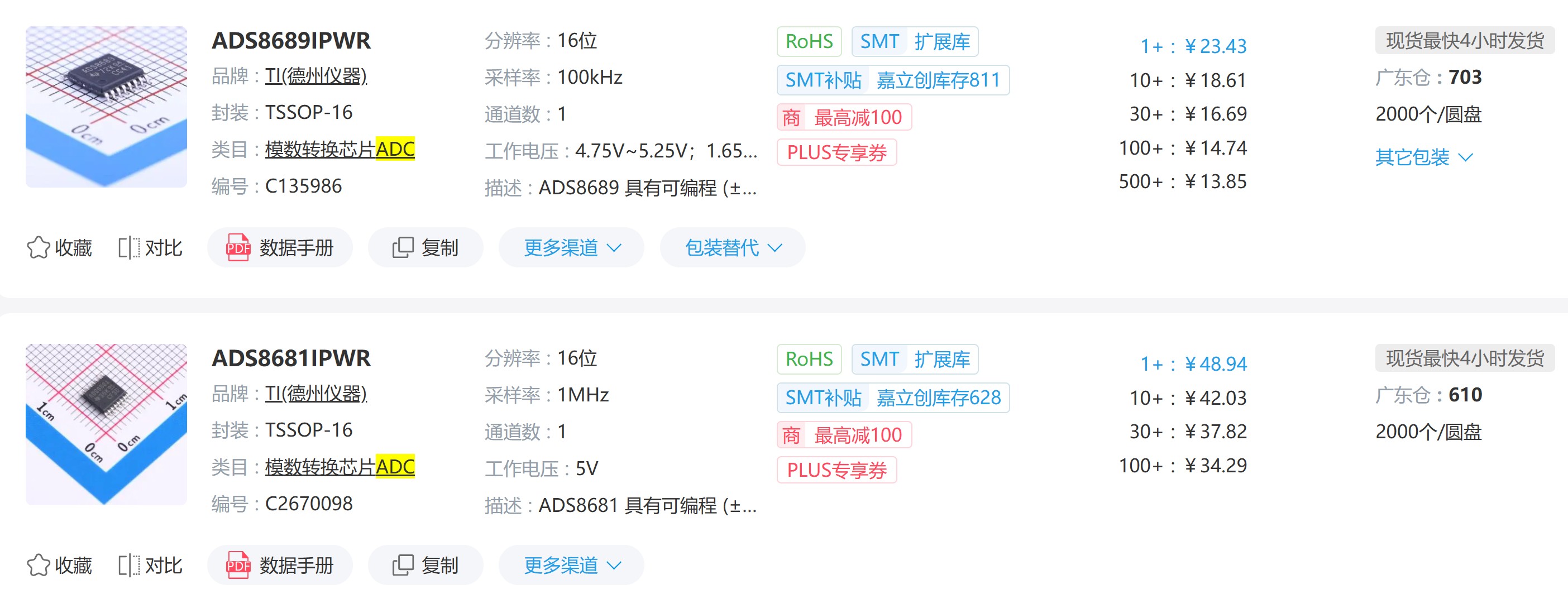

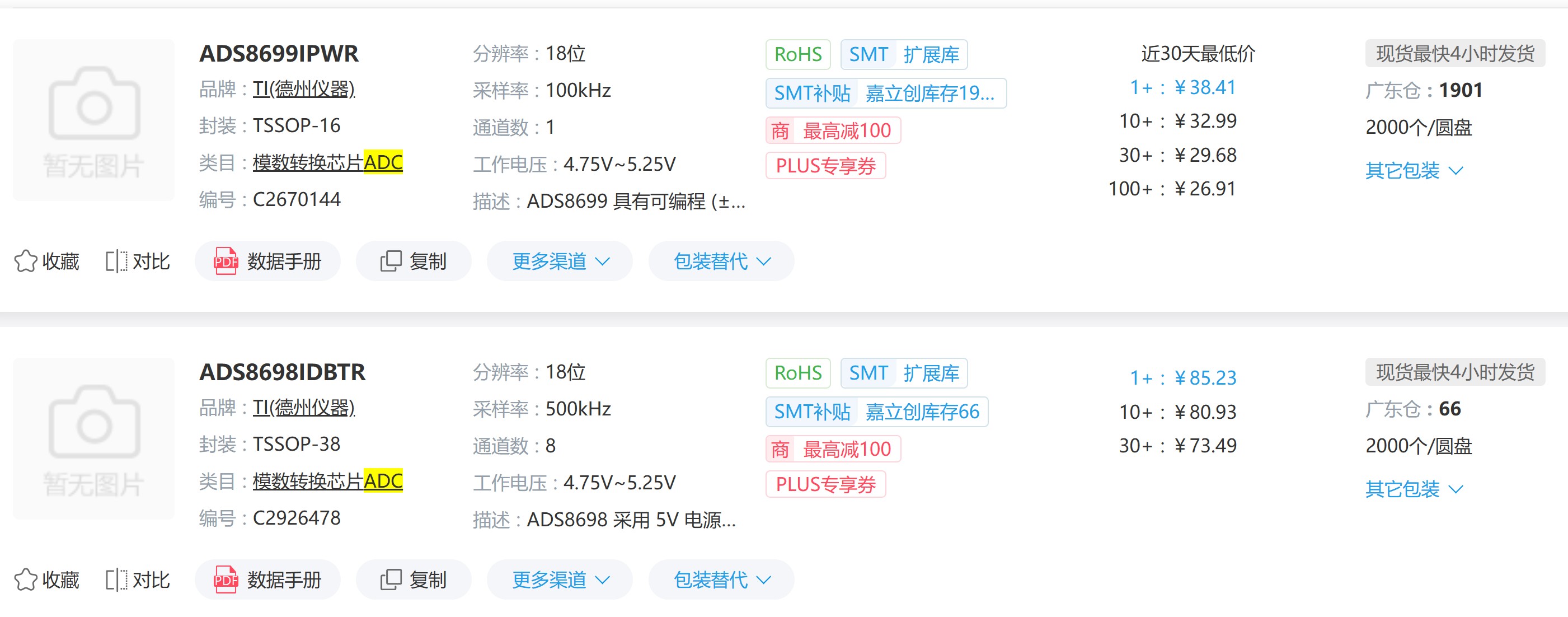

ADC, ADS8691, ADS8681:

可能会选这个, 参考源 用外部 REF3425 ?

神***

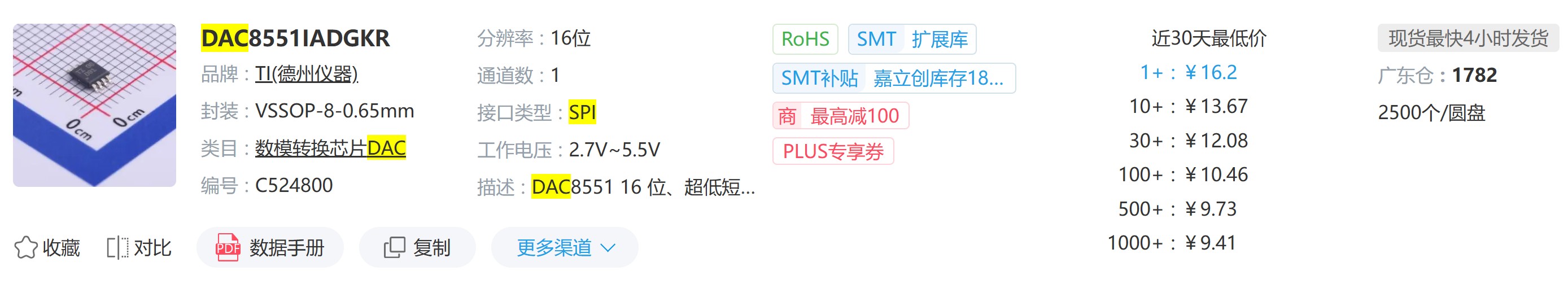

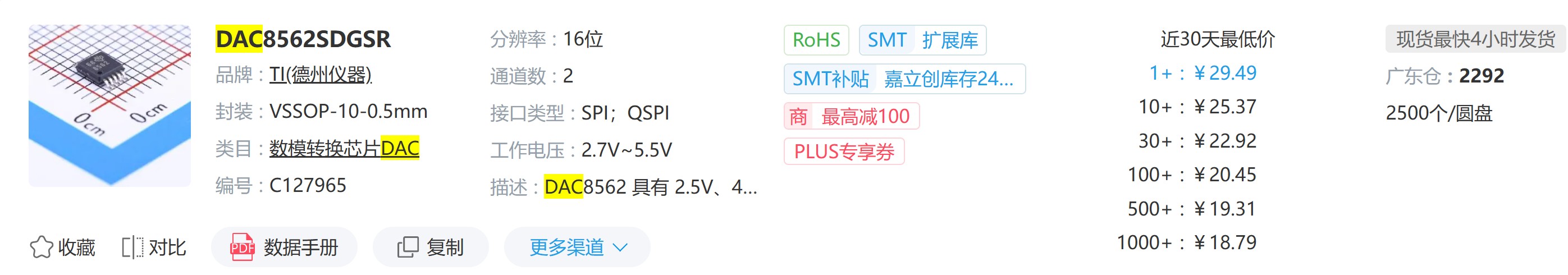

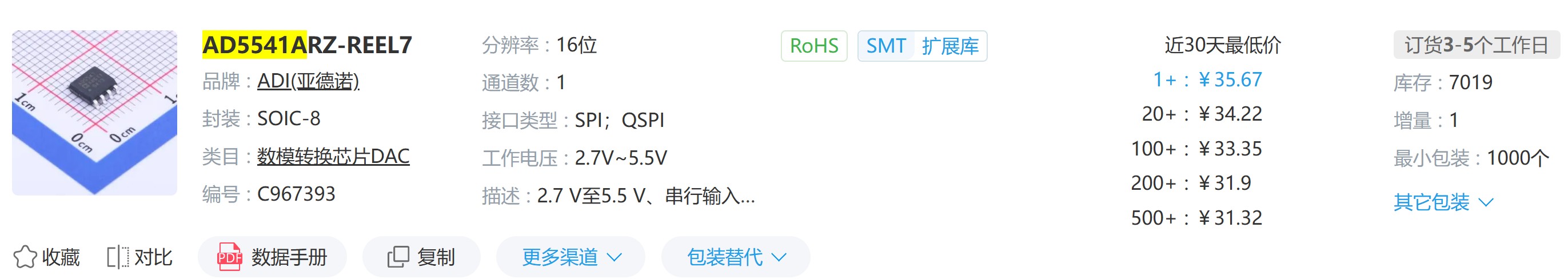

DAC:

神***

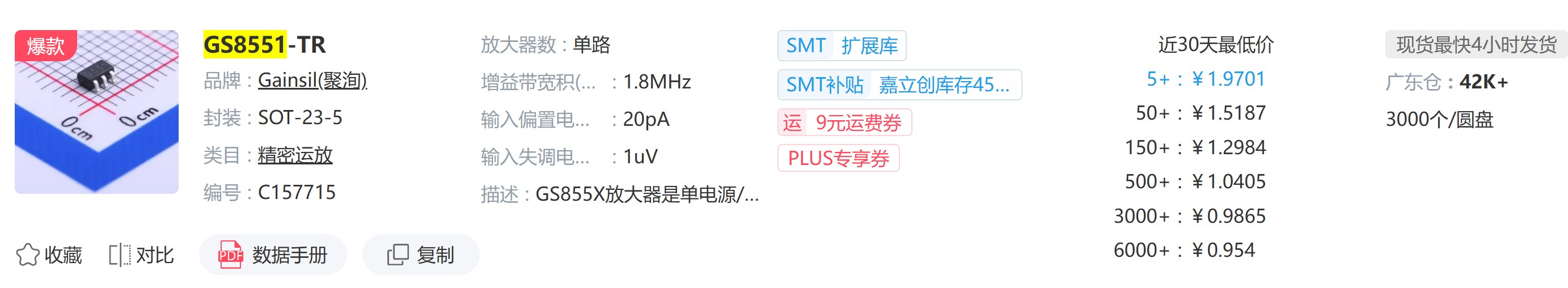

运放：

神***

大家帮推荐些 价格合理的

18位 SAR 型 ADC
16位 SAR 型 ADC


18位 DAC,
16位 DAC


帮给出参考价格，上传 PDF

Debu***

ADC：

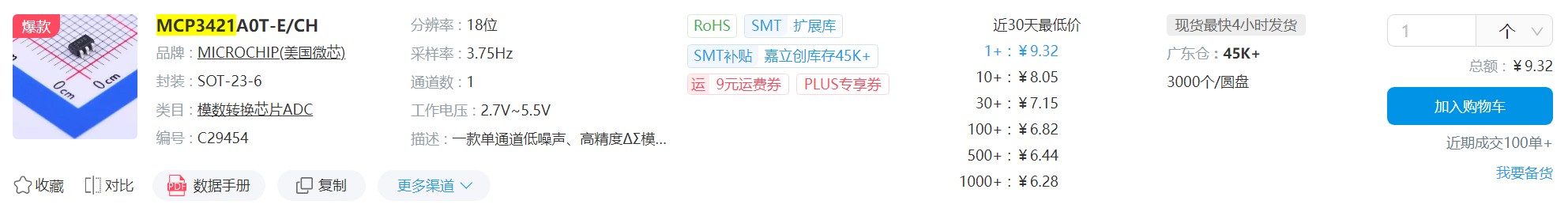

MCP3421

MCP3421.pdf (722.5 KB, 下载次数: 36)

2025-11-9 19:33 上传

点击文件名下载附件

神***

Debu*** 发表于 2025-11-9 19:33
MCP3421

这个是慢速的，选个  1M / 500K / 200K / 100K以上的

Debu***

SGMICRO

ADC：
Sigma-delta (Σ-Δ) ADC
Sigma-delta (Σ-Δ) ADC.xlsx (5.7 KB, 下载次数: 30)

2025-11-9 20:01 上传

点击文件名下载附件

SAR ADC
SAR ADC.xlsx (6.74 KB, 下载次数: 32)

2025-11-9 20:02 上传

点击文件名下载附件

高速ADC (≥10 MSPS)
高速ADC.xlsx (3.94 KB, 下载次数: 33)

2025-11-9 20:03 上传

点击文件名下载附件

DAC：
数模转换器 (DAC)
DAC.xlsx (5.52 KB, 下载次数: 33)

2025-11-9 20:04 上传

点击文件名下载附件

运放：
通用运算放大器
通用运算放大器.xlsx (8.88 KB, 下载次数: 31)

2025-11-9 20:05 上传

点击文件名下载附件

精密运算放大器 (Vos<1mV)
精密运算放大器.xlsx (9.47 KB, 下载次数: 33)

2025-11-9 20:05 上传

点击文件名下载附件

低噪声运算放大器
低噪声运算放大器.xlsx (6.85 KB, 下载次数: 33)

2025-11-9 20:05 上传

点击文件名下载附件

电压基准：
串联电压基准
串联电压基准.xlsx (4.36 KB, 下载次数: 24)

2025-11-9 20:06 上传

点击文件名下载附件

并联电压基准
并联电压基准.xlsx (4.39 KB, 下载次数: 30)

2025-11-9 20:06 上传

点击文件名下载附件

神***

Debu*** 发表于 2025-11-9 19:59
SGMICRO

ADC：

选几个具体型号，给出参考价格

神***

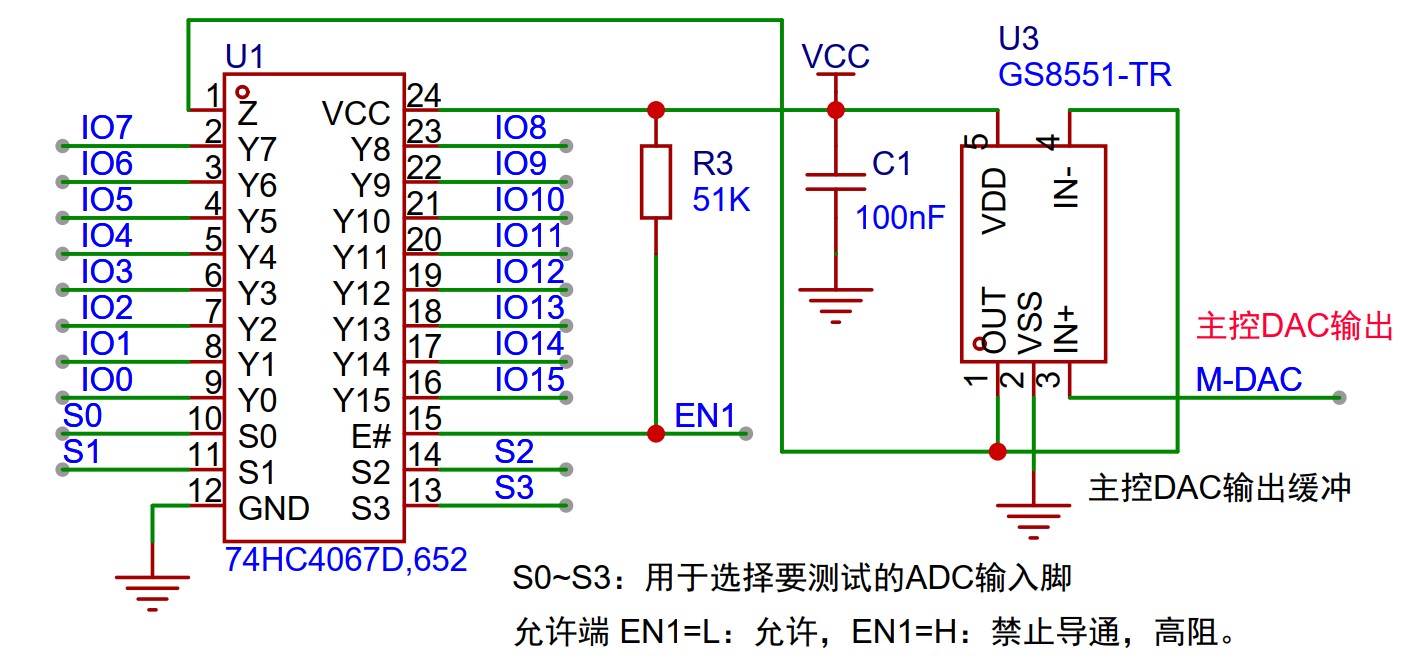

会另外再加 模拟开关



有没有 体积小，比 16通道多的 模拟开关，价格要合理

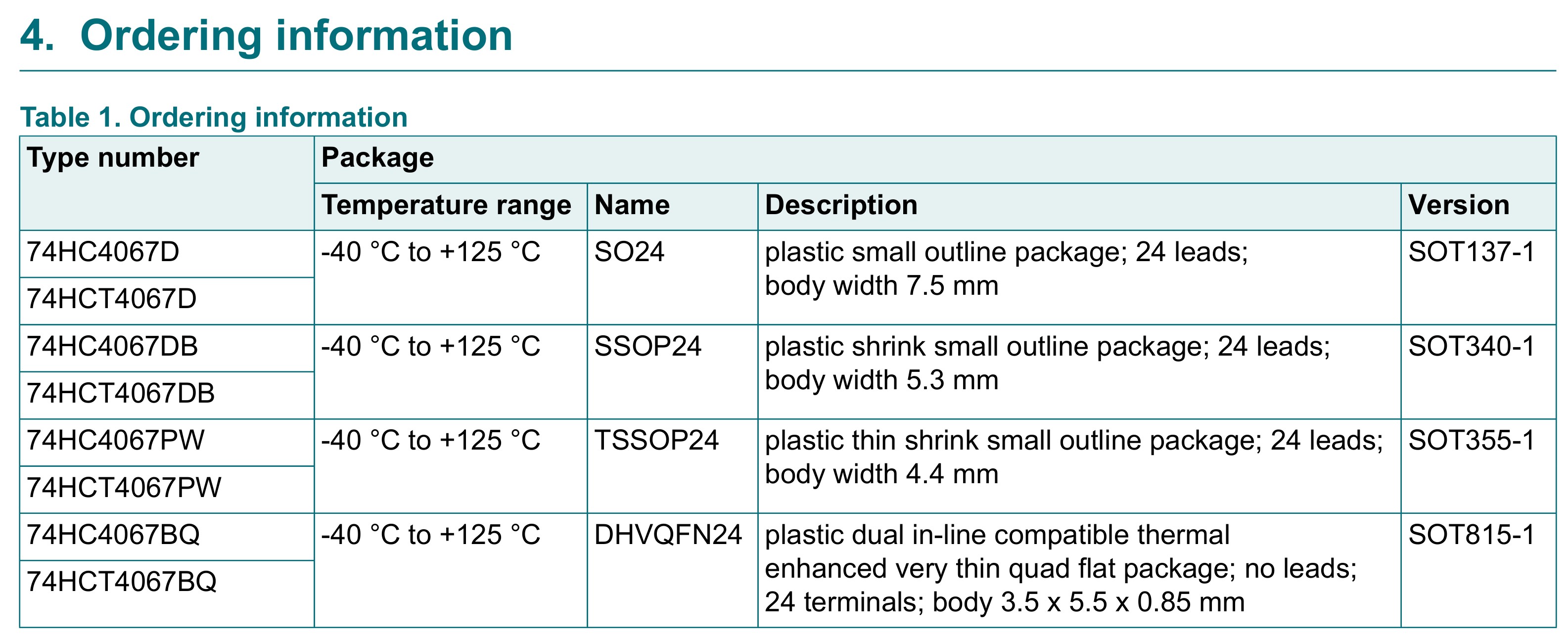

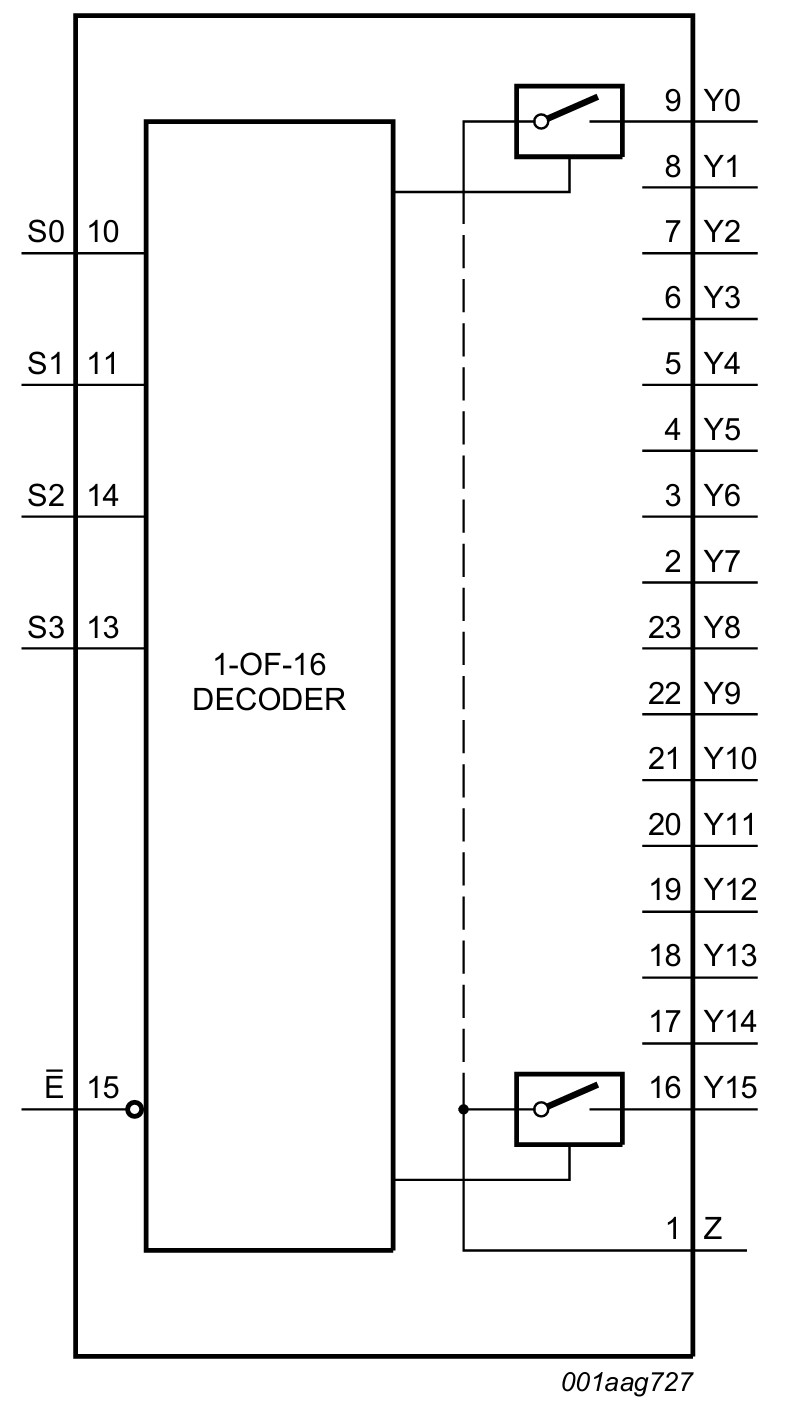

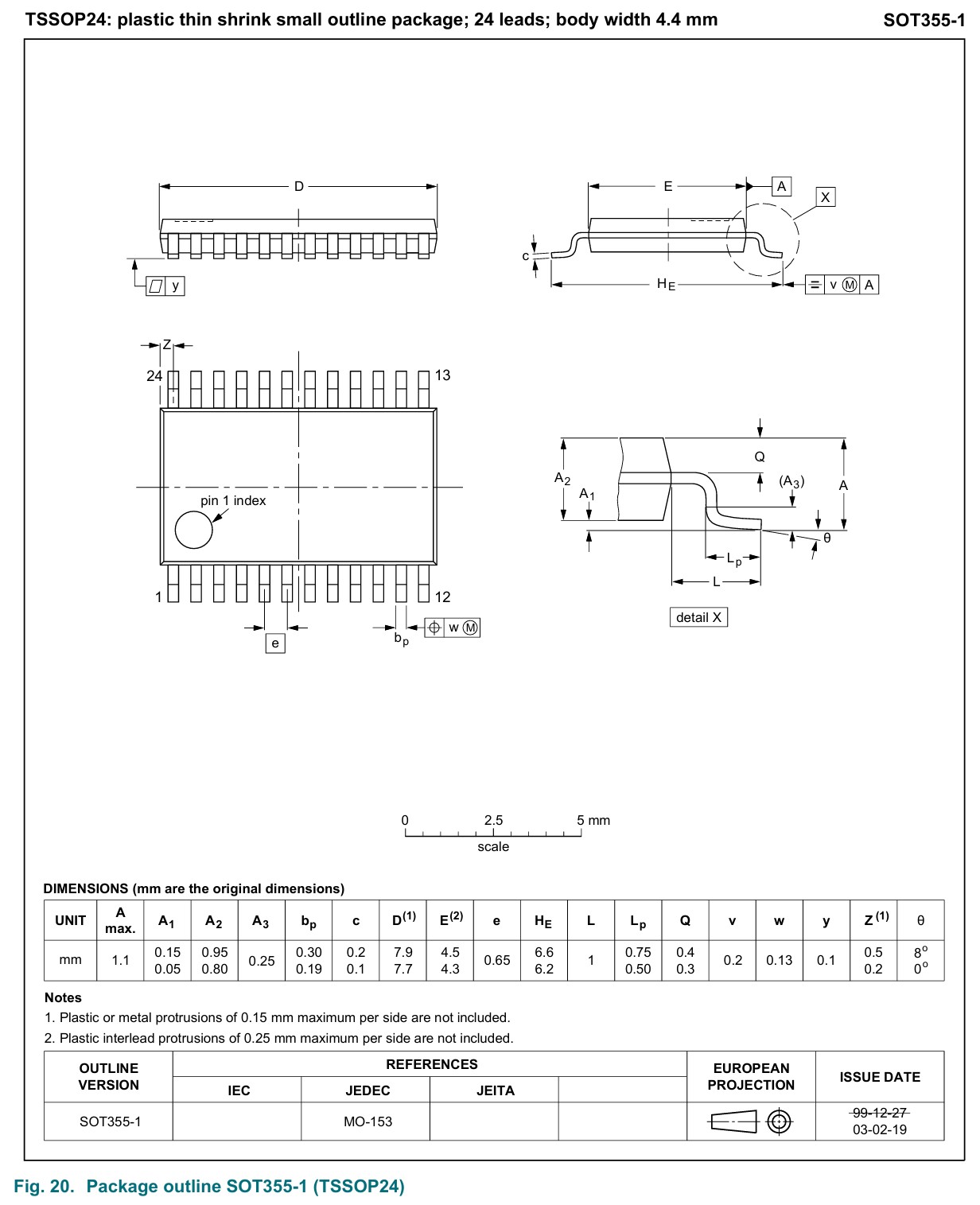

建议 74HC4067PW, TSSOP24, 跟 SOP16大小差不多





这个暂时没现货了

Debu***

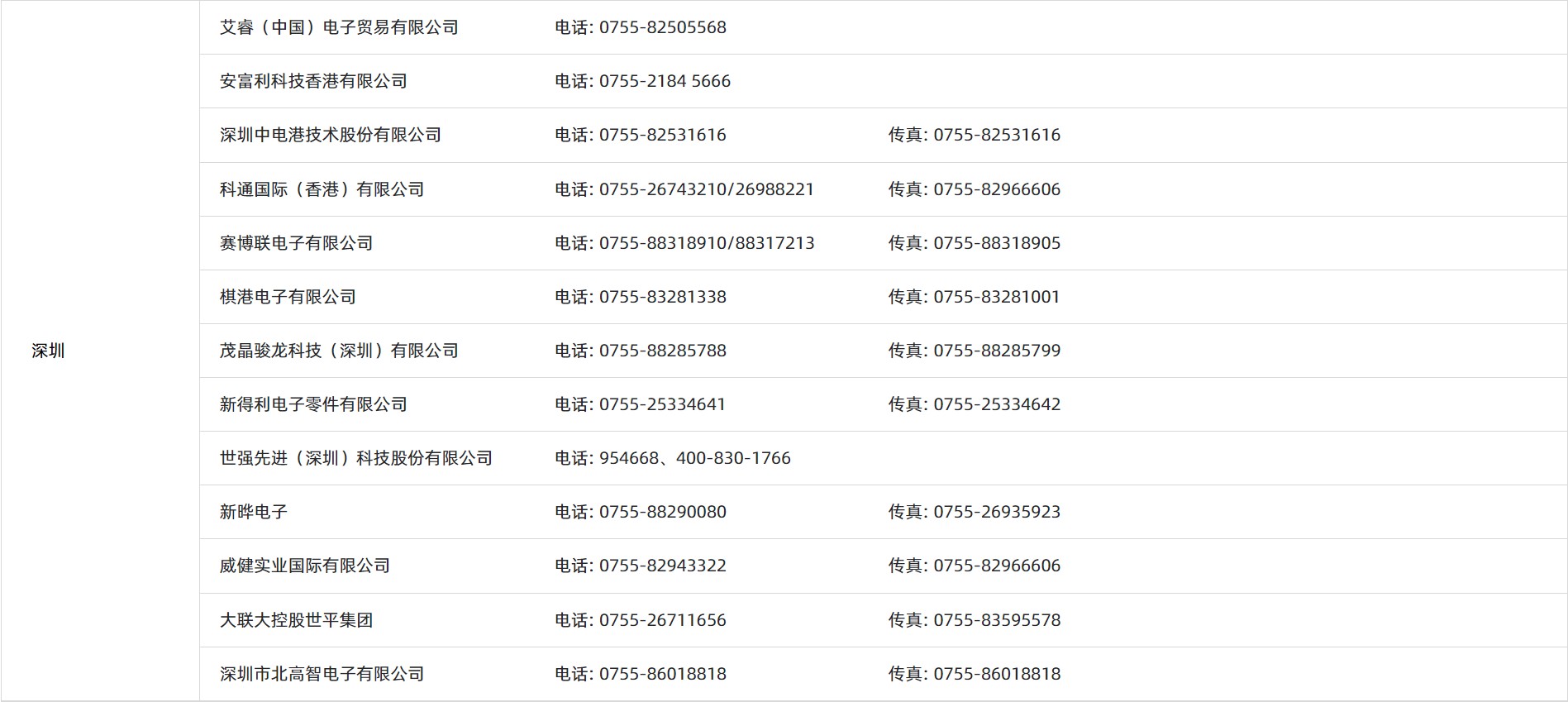

SGMICRO在世强有代理


ADC：

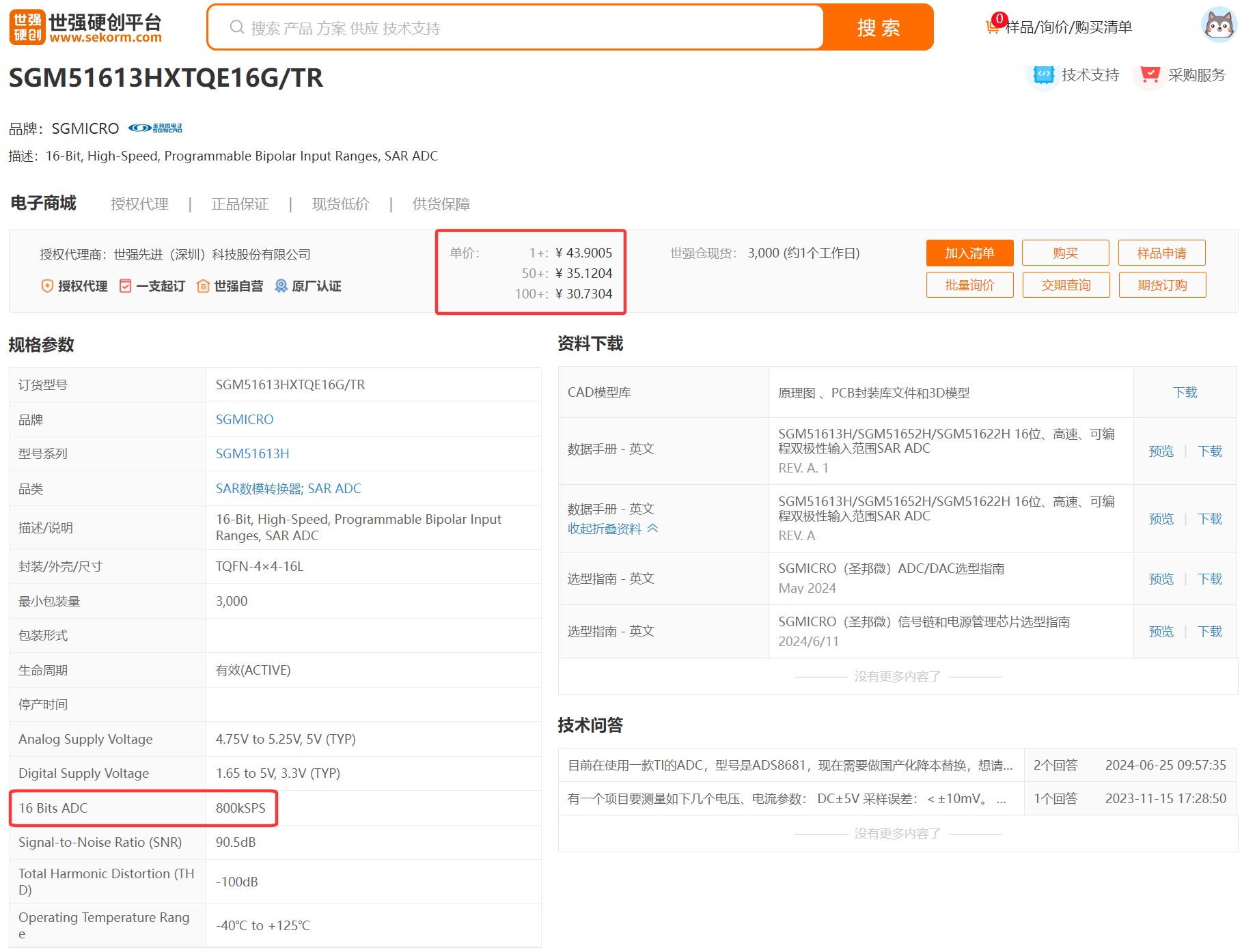

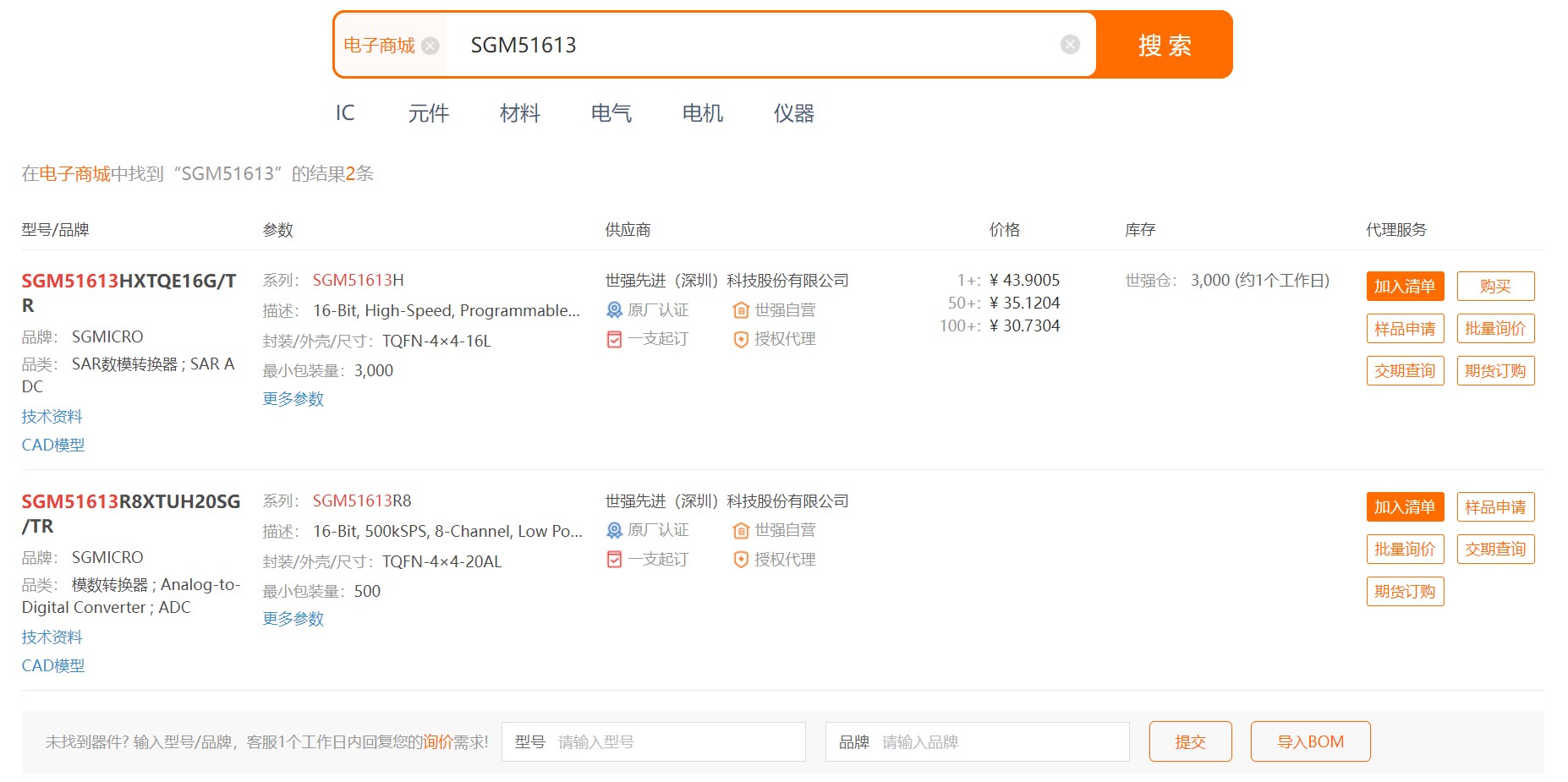

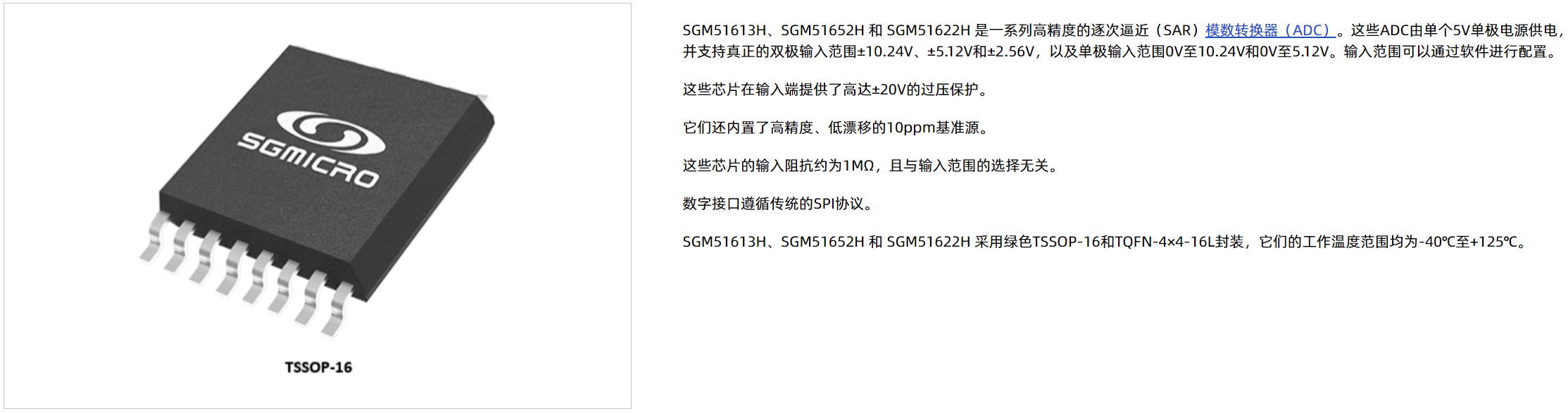

SGM51613：
16bit，800K
SGM51613H、SGM51652H 和 SGM51622H 是一系列高精度的逐次逼近（SAR）模数转换器（ADC）。这些ADC由单个5V单极电源供电，并支持真正的双极输入范围±10.24V、±5.12V和±2.56V，以及单极输入范围0V至10.24V和0V至5.12V。输入范围可以通过软件进行配置。
这些芯片在输入端提供了高达±20V的过压保护。
它们还内置了高精度、低漂移的10ppm基准源。
这些芯片的输入阻抗约为1MΩ，且与输入范围的选择无关。
数字接口遵循传统的SPI协议。
SGM51613H、SGM51652H 和 SGM51622H 采用绿色TSSOP-16和TQFN-4×4-16L封装，它们的工作温度范围均为-40℃至+125℃。
    1+：RMB 43.9005
  50+：RMB 35.1204
100+：RMB 30.7304



SGM51613D_SGM51652D_SGM51622D.pdf (1.14 MB, 下载次数: 26)

2025-11-10 12:47 上传

点击文件名下载附件

DAC：

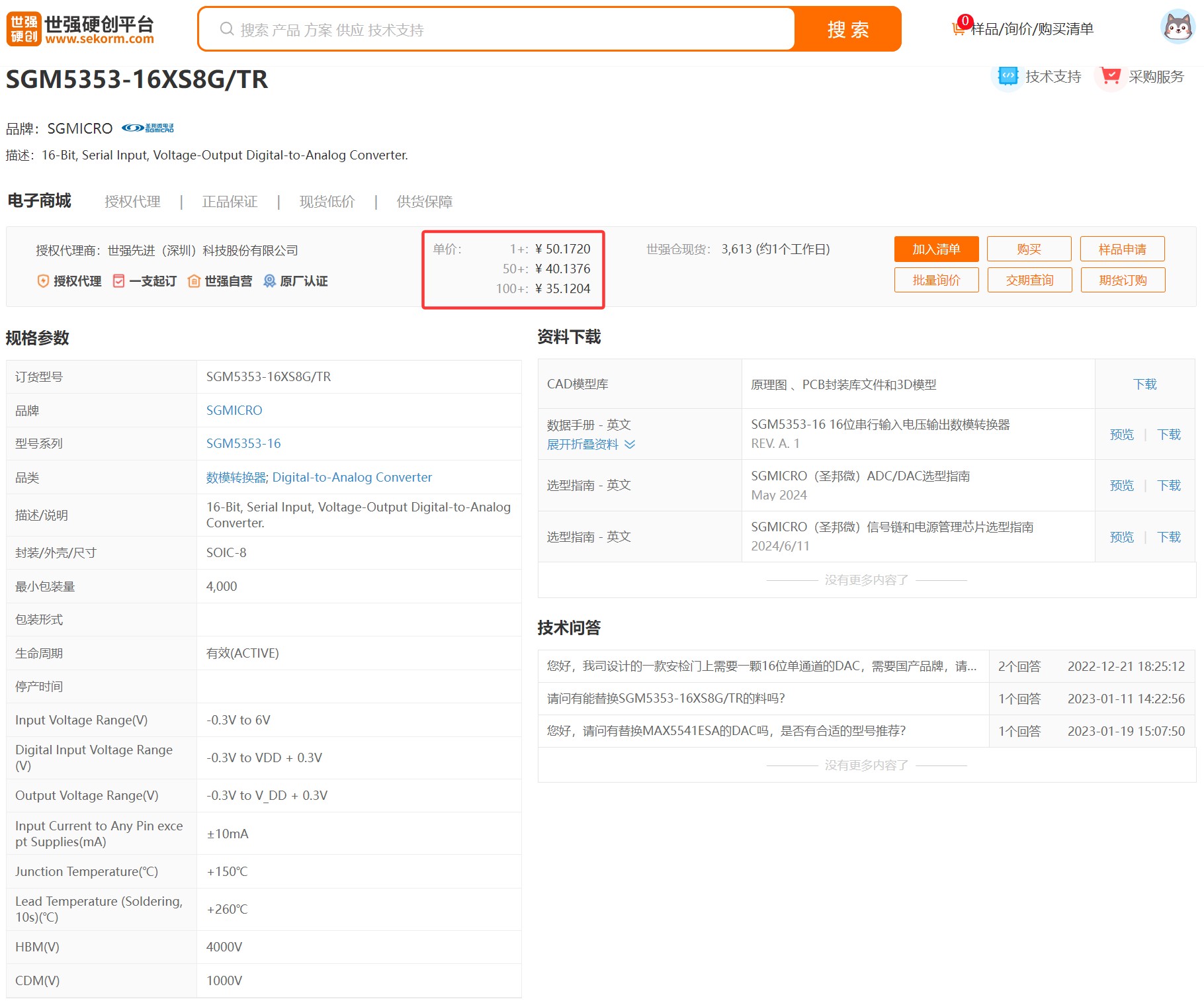

SGM5353-16：
16bit，700K

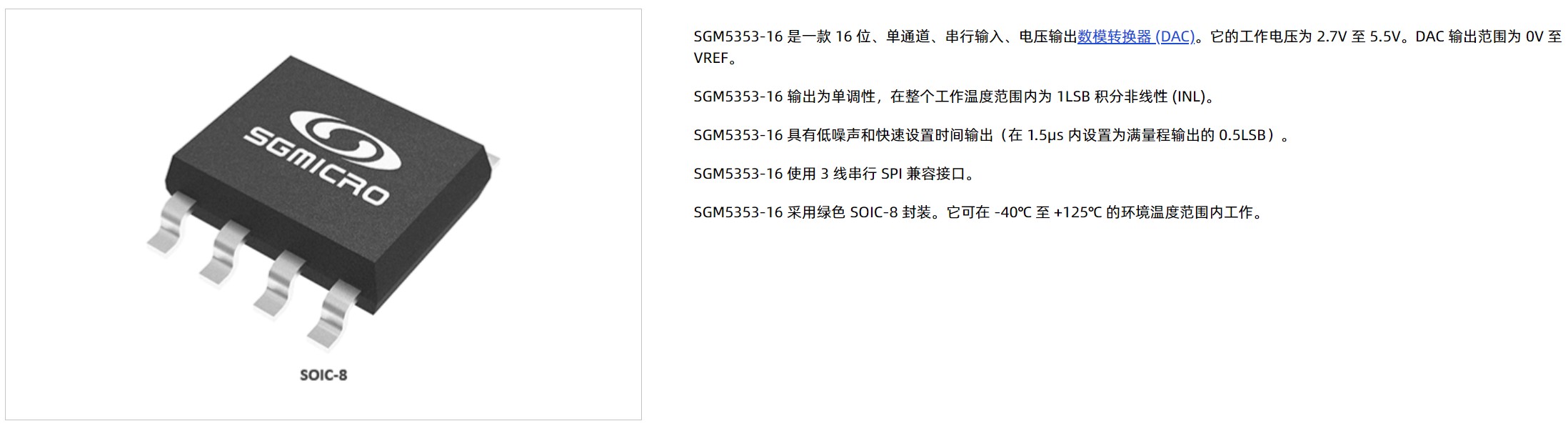

SGM5353-16 是一款 16 位、单通道、串行输入、电压输出数模转换器 (DAC)。它的工作电压为 2.7V 至 5.5V。DAC 输出范围为 0V 至 VREF。
SGM5353-16 输出为单调性，在整个工作温度范围内为 1LSB 积分非线性 (INL)。
SGM5353-16 具有低噪声和快速设置时间输出（在 1.5μs 内设置为满量程输出的 0.5LSB）。
SGM5353-16 使用 3 线串行 SPI 兼容接口。
SGM5353-16 采用绿色 SOIC-8 封装。它可在 -40℃ 至 +125℃ 的环境温度范围内工作。

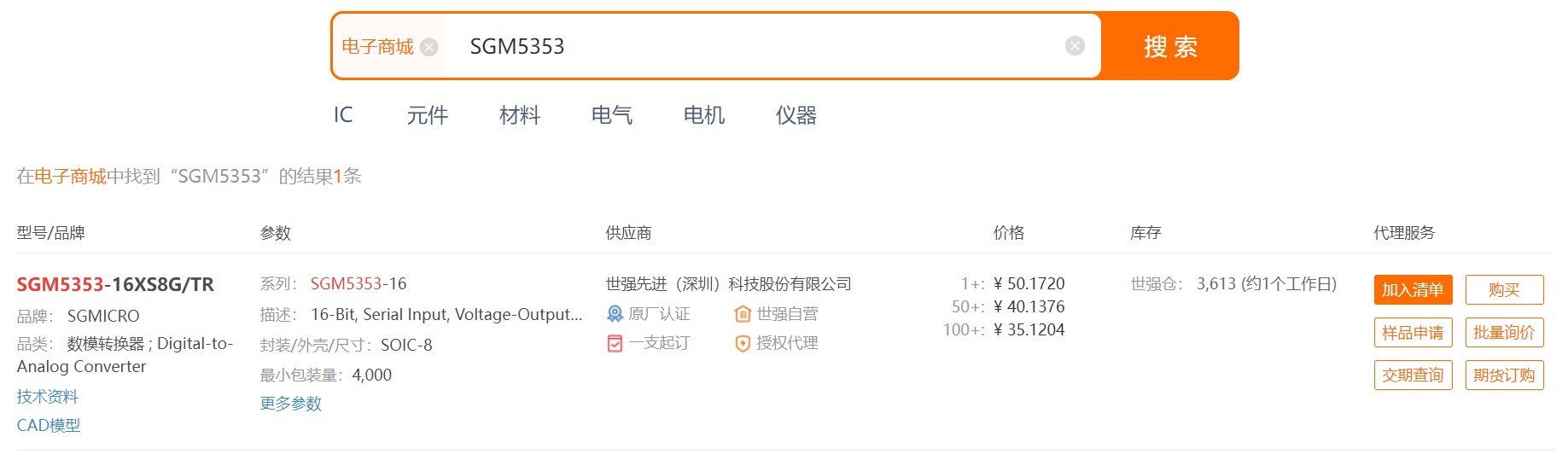

    1+：RMB 50.1720
  50+：RMB 40.1376
100+：RMB 35.1204



SGM5353-16.pdf (931.31 KB, 下载次数: 24)

2025-11-10 13:02 上传

点击文件名下载附件

串联电压基准：

SGM4020：
0.05%，5ppm/℃

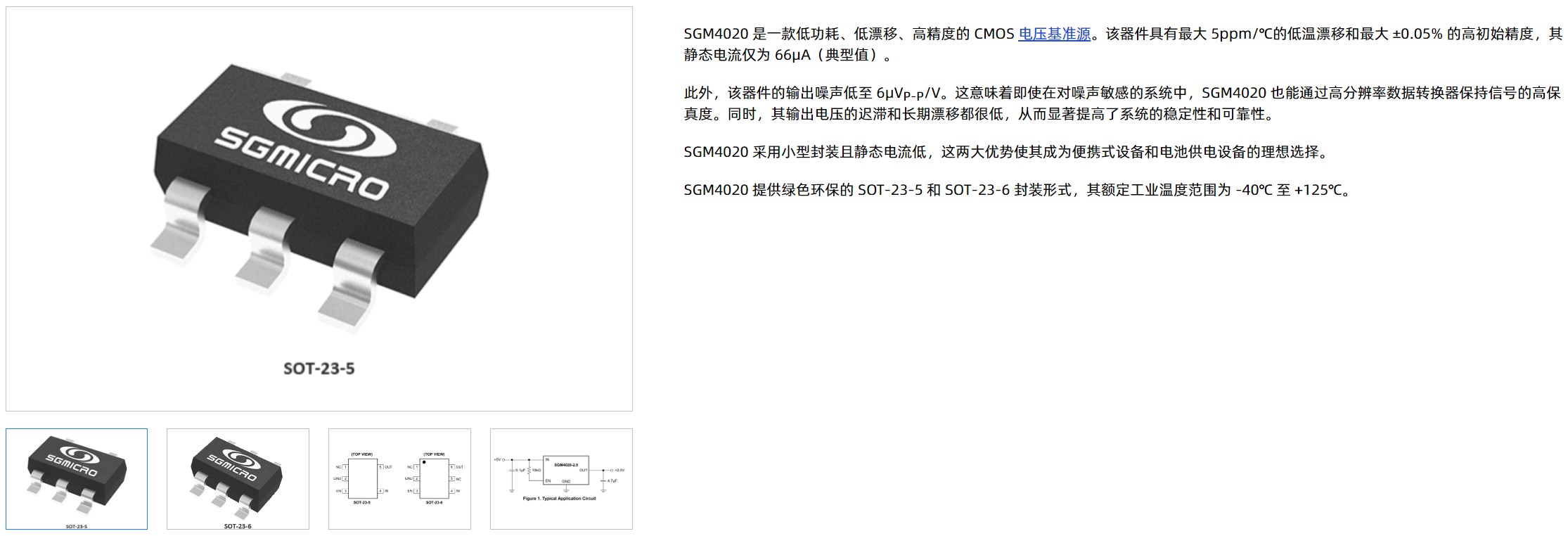

SGM4020 是一款低功耗、低漂移、高精度的 CMOS 电压基准源。该器件具有最大 5ppm/℃的低温漂移和最大 ±0.05% 的高初始精度，其静态电流仅为 66μA（典型值）。
此外，该器件的输出噪声低至 6μVP-P/V。这意味着即使在对噪声敏感的系统中，SGM4020 也能通过高分辨率数据转换器保持信号的高保真度。同时，其输出电压的迟滞和长期漂移都很低，从而显著提高了系统的稳定性和可靠性。
SGM4020 采用小型封装且静态电流低，这两大优势使其成为便携式设备和电池供电设备的理想选择。
SGM4020 提供绿色环保的 SOT-23-5 和 SOT-23-6 封装形式，其额定工业温度范围为 -40℃ 至 +125℃。

SGM4020.pdf (6.37 MB, 下载次数: 23)

2025-11-10 13:09 上传

点击文件名下载附件

运放：

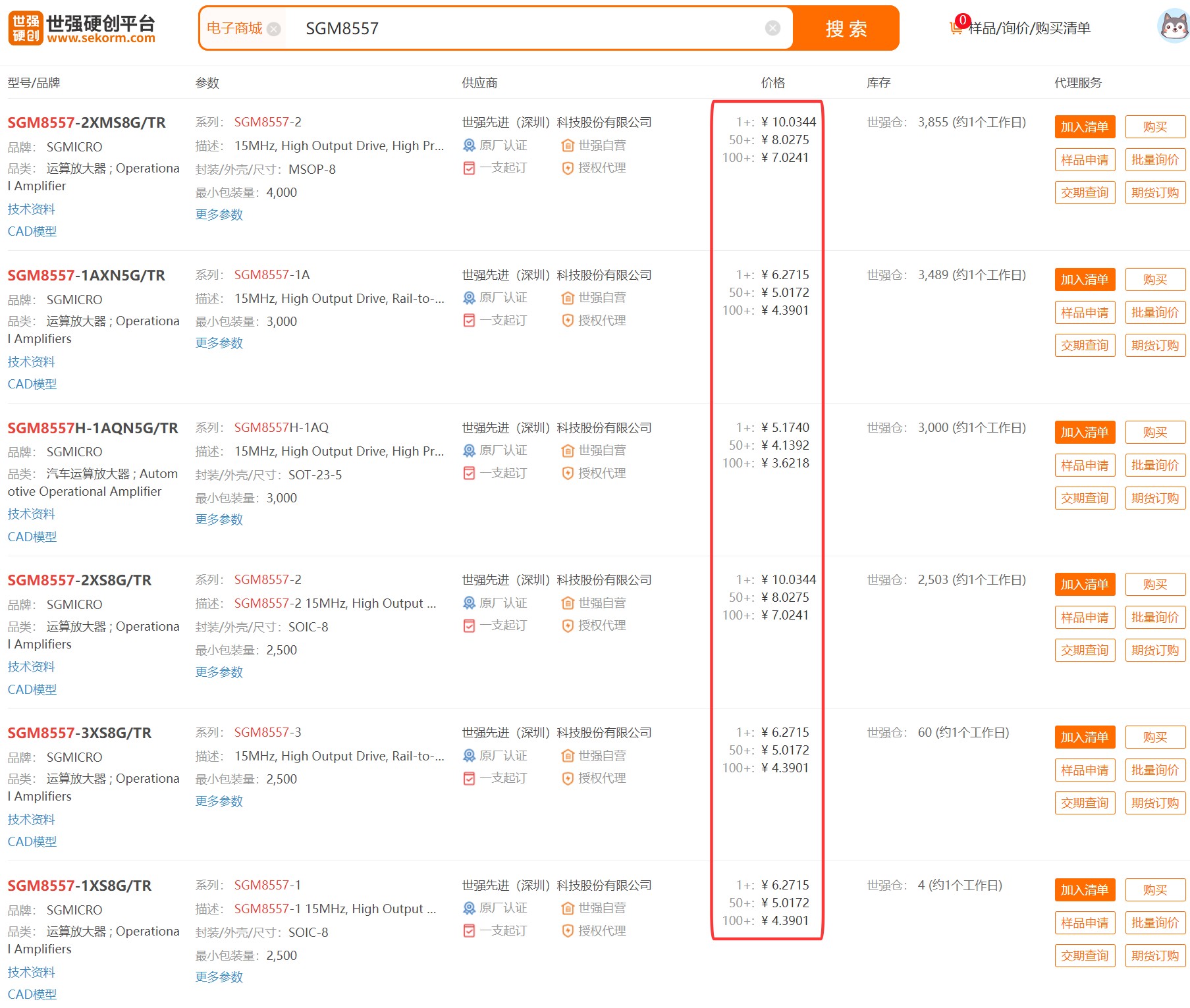

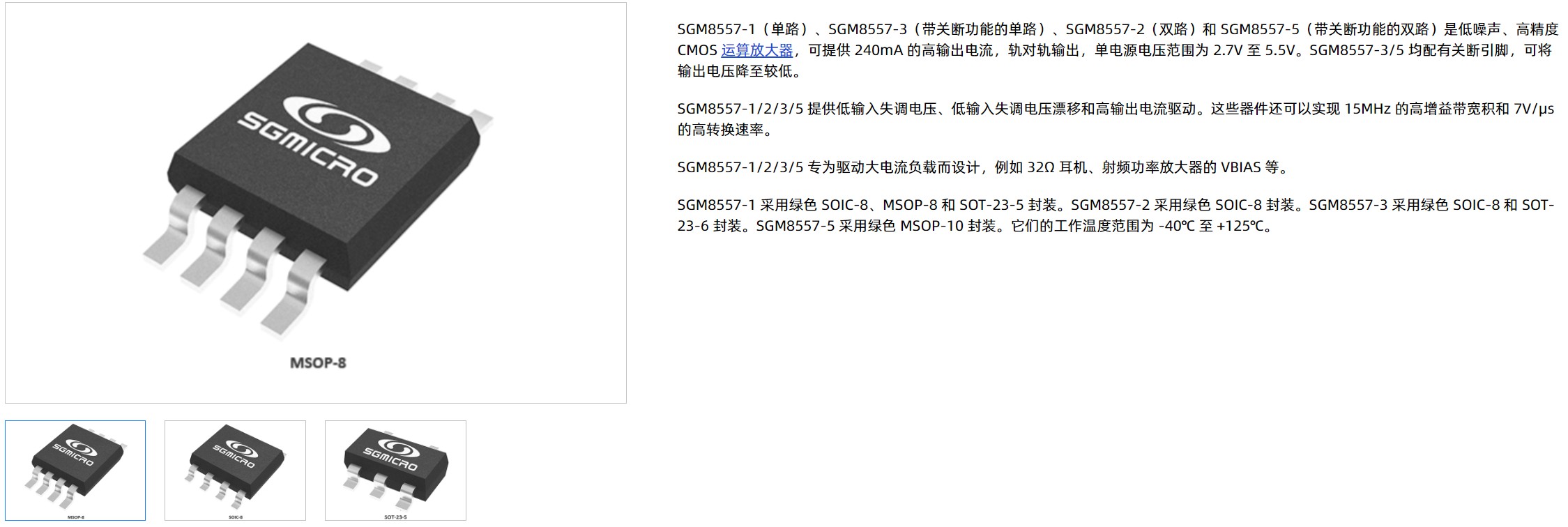

SGM8557：
5μV，240pA，15M，7V/μs
SGM8557-1（单路）、SGM8557-3（带关断功能的单路）、SGM8557-2（双路）和 SGM8557-5（带关断功能的双路）是低噪声、高精度 CMOS 运算放大器，可提供 240mA 的高输出电流，轨对轨输出，单电源电压范围为 2.7V 至 5.5V。SGM8557-3/5 均配有关断引脚，可将输出电压降至较低。
SGM8557-1/2/3/5 提供低输入失调电压、低输入失调电压漂移和高输出电流驱动。这些器件还可以实现 15MHz 的高增益带宽积和 7V/μs 的高转换速率。
SGM8557-1/2/3/5 专为驱动大电流负载而设计，例如 32Ω 耳机、射频功率放大器的 VBIAS 等。
SGM8557-1 采用绿色 SOIC-8、MSOP-8 和 SOT-23-5 封装。SGM8557-2 采用绿色 SOIC-8 封装。SGM8557-3 采用绿色 SOIC-8 和 SOT-23-6 封装。SGM8557-5 采用绿色 MSOP-10 封装。它们的工作温度范围为 -40℃ 至 +125℃。


SGM8557.pdf (946.51 KB, 下载次数: 24)

2025-11-10 13:17 上传

点击文件名下载附件

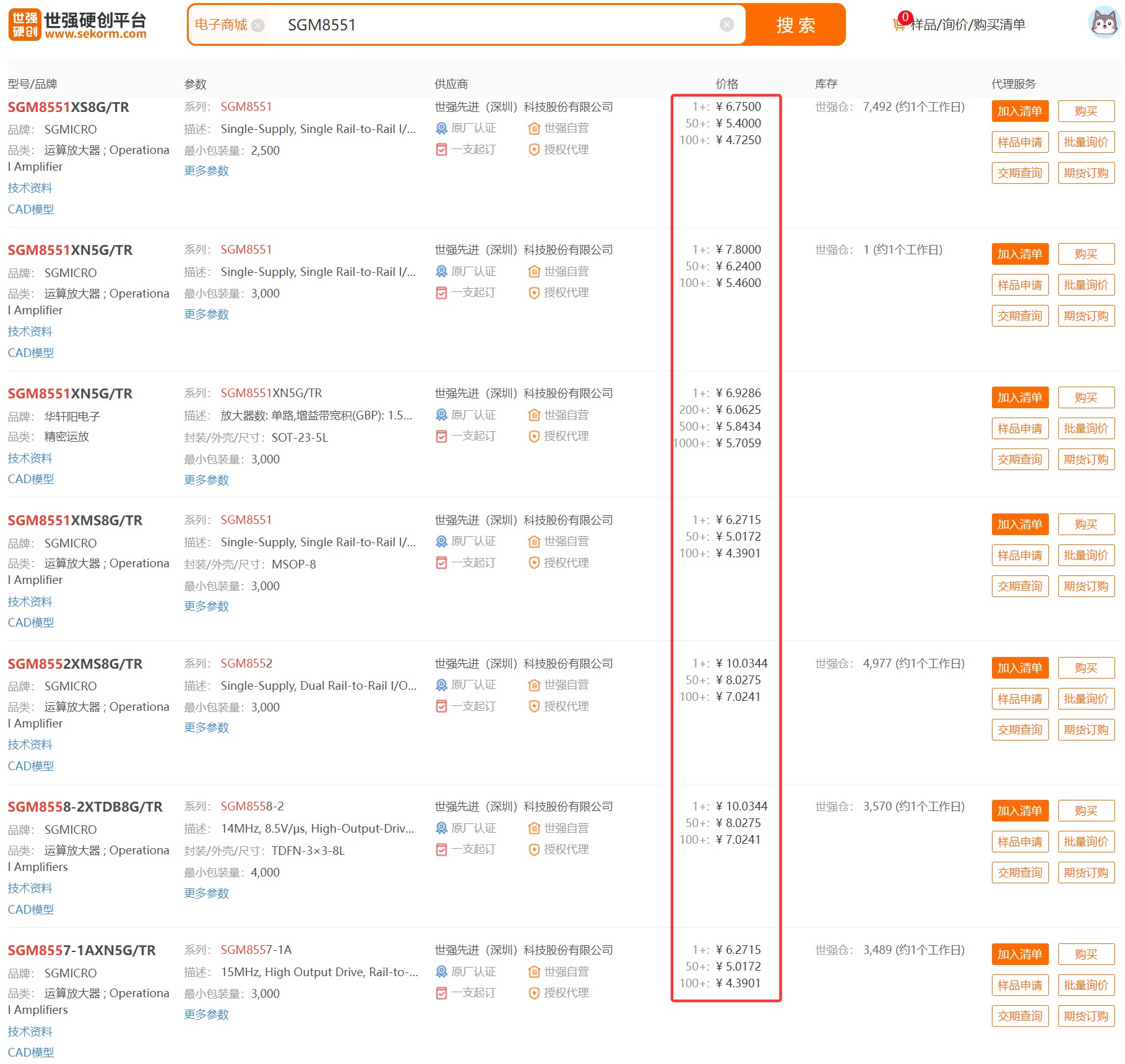

SGM8551：
20μV，10pA，1.51M，0.9V/μs

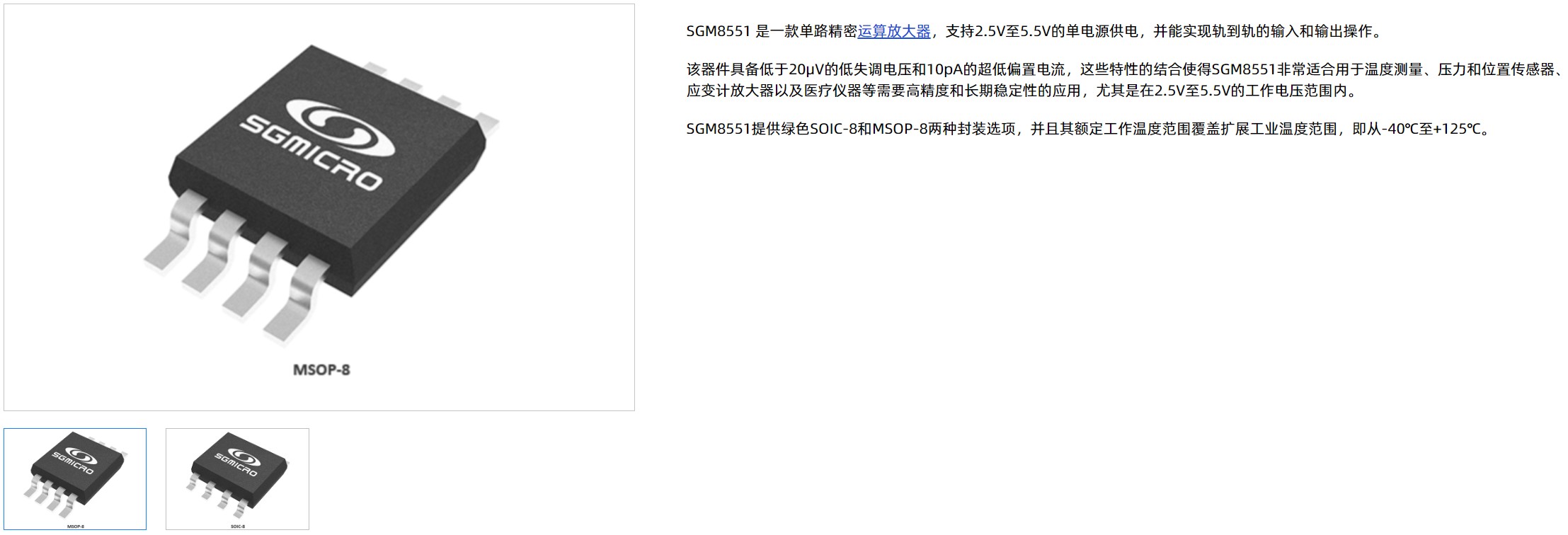

SGM8551 是一款单路精密运算放大器，支持2.5V至5.5V的单电源供电，并能实现轨到轨的输入和输出操作。
该器件具备低于20μV的低失调电压和10pA的超低偏置电流，这些特性的结合使得SGM8551非常适合用于温度测量、压力和位置传感器、应变计放大器以及医疗仪器等需要高精度和长期稳定性的应用，尤其是在2.5V至5.5V的工作电压范围内。
SGM8551提供绿色SOIC-8和MSOP-8两种封装选项，并且其额定工作温度范围覆盖扩展工业温度范围，即从-40℃至+125℃。


SGM8551.pdf (483.38 KB, 下载次数: 22)

2025-11-10 13:21 上传

点击文件名下载附件
