打火芯打火放电强干扰 STC32G144K246, 表现完美 ！

神***

打火芯打火放电强干扰 STC32G144K246, 表现完美 ！
测试非常好，专门挑了大火花的打火芯，
P2.0~P2.7 的 LED闪灯 不乱，不复位，无大电流。
测试时使用无保护板的锂电池，串联机械电流表。

神***

【新提醒】STC32G144K246-LQFP100核心板－高电平点灯-V1.2 - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

MCU 选型，重要一项是 选抗干扰强的，
不要拿 高尔夫球车和防弹汽车比。

STC的MCU 强 在 超强抗干扰 ！
STC MCU 是 芯片中的 防弹汽车
https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf

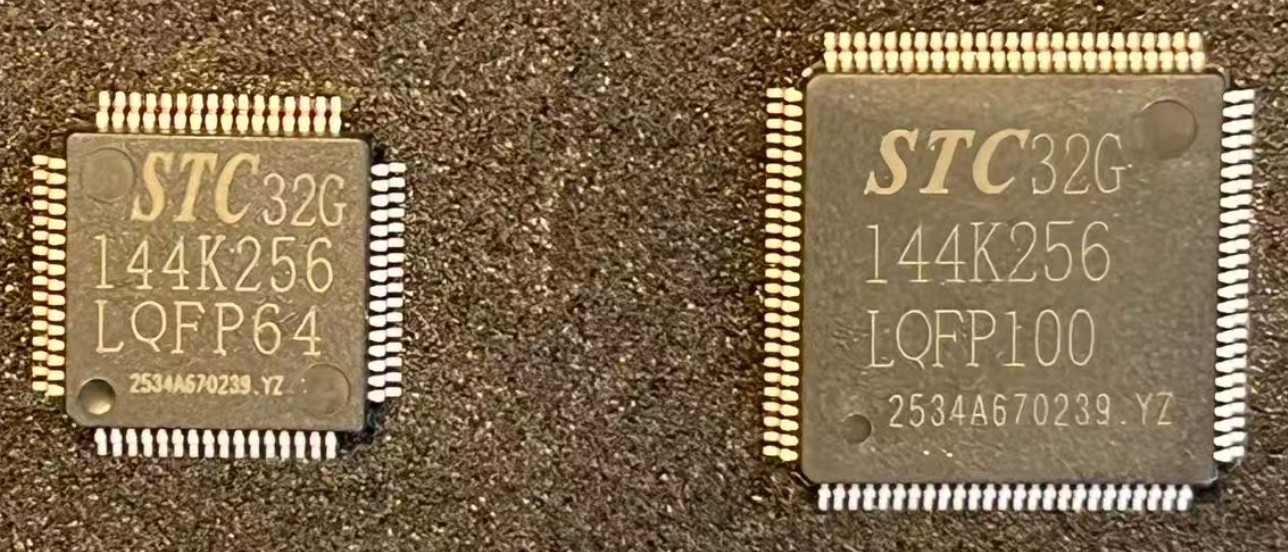

STC32G144K246-LQFP100, LQFP64, 用户手册




【新提醒】核心板-STC32G144K246-LQFP100, 10/28版，请大家多提宝贵建议，立创EDA开源 - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区

DSP型 32位8051，真1T 8051，STC32G144K246, 9/1 已回
===144K SRAM, 246K Flash, 小名 Ai8052U
===LQFP100/64，【后期会有：LQFP48，QFN100/64】

征集发挥STC32G144K246性能的实验箱方案
===DSP+模拟大师，STC32G144K246-支持32位/8位8051指令，
         72 MHz ~ 100MHz
===TFPU【浮点+三角函数】@230MHz, PWM@230MHz，CAN-FD
===144K SRAM, 246K Flash, LQFP100/64/48
2组独立 真12位ADC；2组独立 12位DAC，2.8M/S 的速度,
4组独立运放 / PGA, 4组独立比较器
STC32G144K246的2个独立高速【12位DAC】直接在内部
===输出到 【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式
2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :
        TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
        8组USART, 可分别支持异步串口UART或同步串口SPI
        2组独立的12位ADC；2组独立的12位DAC；
        24-通道, 6组周期不同高级16位PWM定时器：
        3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
        3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒 实时时钟

取消 I/O 口的 准双向口 模式，有 高阻输入 / 强推挽输出 / 开漏 模式
=== I/O 速度 在 53MHz ~ 60MHz 以上

zhangd***

vb2***

没有画面,只有打火机一直电击的声音

21cns***

建议：
1、核心板上IO的led放在外侧，led/限流电阻与VCC之间增加一个跳线，
     这样可以选择是否使用IO led指示灯，避免某些场景下led对IO的影响。
2、在空间允许的情况下，3.3V/5V的电压输出排针多一些，3个感觉不够用，5个差不多。

晓***

视频是用iphone录的吗，无法正常播放

gzl***

这个有娱乐性质，官方要发就发正式、权威的测试嘛

jhl***

所以这个测试板，哪里可以买到，买一块，测试一下

cjt***

搞不到芯片，心里发痒。
