新手，电位器有极性吗？

WW_***

Debu*** 发表于 2025-11-4 12:28
可以互换，旋转方向和ADC值也会反过来

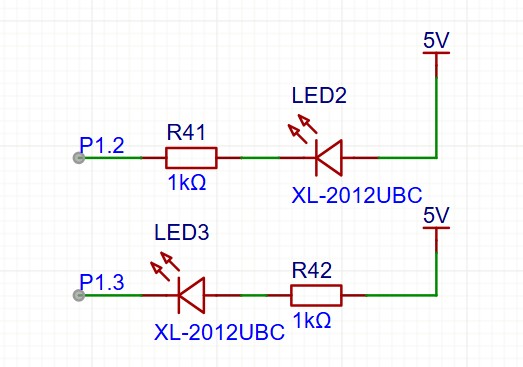

还有个问题请问。。。电阻在led前还是后有区别吗。。。好像说有区别。。。应该在前。。。共阴极数码管是在前。。。。但是共阳极数码管不也是在后吗。。。。

Debu***

WW_*** 发表于 2025-11-6 17:18
还有个问题请问。。。电阻在led前还是后有区别吗。。。好像说有区别。。。应该在前。。。共阴极数码管是 ...

电阻接IO口

WW_***

Debu*** 发表于 2025-11-6 17:35
电阻接IO口

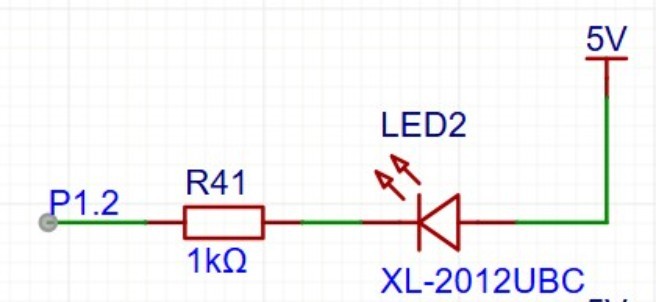

要用这个对吗。。。。

WW_***

Debu*** 发表于 2025-11-6 17:35
电阻接IO口

老师，可以回一下吗。。。。是这样吗

Debu***

WW_*** 发表于 2025-11-7 11:08
老师，可以回一下吗。。。。是这样吗

是的

WW_***

19042*** 发表于 2025-11-4 13:35
没有的，就是个电阻而已

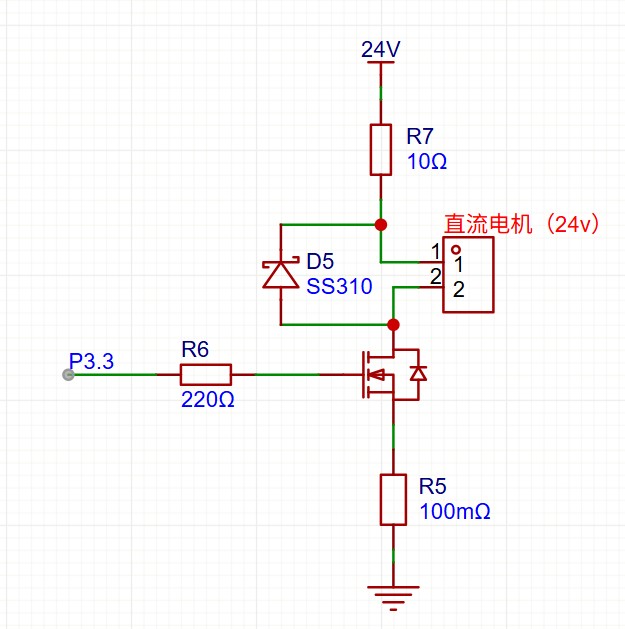

老师。。。。。我这个电路有问题吗？？？？。。。不能工作

jw***

WW_*** 发表于 2025-11-8 19:49
老师。。。。。我这个电路有问题吗？？？？。。。不能工作

如果你的电机需要24V的话,串10K的电阻,到电机还有多少电压?

WW_***

jwd 发表于 2025-11-8 21:20
如果你的电机需要24V的话,串10K的电阻,到电机还有多少电压?

我是不是应该去掉这个R7电阻。。。。话说电机不需要限流吗

WW_***

jw*** 发表于 2025-11-4 13:28
电位器没有极性，就是一个抽头电阻，反过来的话分压值不一样

老师。。。给个电话可以吗。。。。

jw***

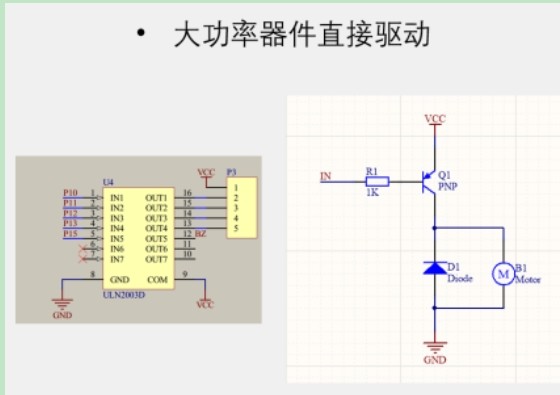

你可以参考一下这个电路,用PNP型的或者ULN2003之类的驱动
