STC8G1K08模拟串口

jindi***

请教STC的工程师，STC8G1K08如果想用IO口模拟串口，哪些配置需要注意？从贵司的官网下载的STC15系列使用Timer2接合INT4模拟一个半双工串口例程，
改变头文件#include        <reg52.h>为
#include "STC8Gxxx.h"，
改变IO口配置，
sbit P_RX3 = P1^6;        //定义模拟串口接收IO
sbit P_TX3 = P1^7;        //定义模拟串口发送IO
增加了IO口初始化P1M0 &= ~0xc0; P1M1 &= ~0xc0;
但是程序没收到数据，不知哪里配置有问题？
或者你们有STC8G系列模拟串口的例程？
附件是改过的程序，请指点
28-DEMO-使用Timer2接合INT4模拟一个半双工串口.rar (67.06 KB, 下载次数: 456)

2023-5-4 13:24 上传

点击文件名下载附件
改过的代码

32G12***

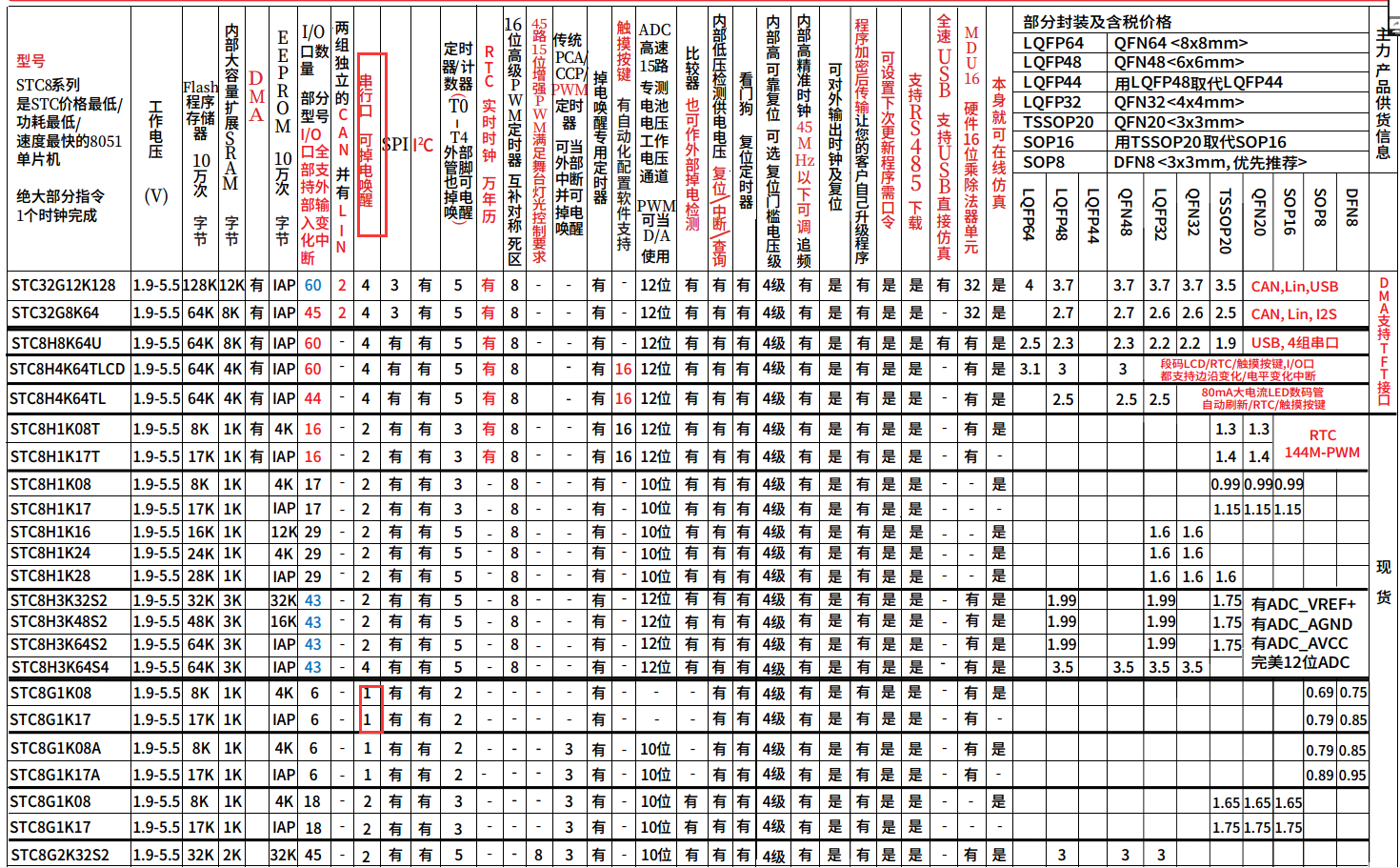

STC8G1K08有直接的串口，不需要用复杂的软件模拟。

jindi***

我是用P1.6和P1.7做的例子，实际使用的是P3.4和P3.5。能辛苦STC的工程师给个P3.4和P3.5的IO口模拟串口的半双工例程吗？

32G12***

STC8G1K08有直接的串口，不需要用复杂的软件模拟。
目前只有这个范例（STC15的）：

gj***

有没有遇到上电会误发1~2字节的情况，如何避免误发数据？

32G12***

您可以用范例测试下！

梁***

gj*** 发表于 2023-5-29 08:24
有没有遇到上电会误发1~2字节的情况，如何避免误发数据？

串口发送时主动的，不发送就不会发，怎么会有误发？接口电路上电进入工作时可能会是低电平一下，对方可能会误收一两个字节，但那不是MCU发的，是你的硬件问题。MCU的串口，上电为高电平或高阻，都不会导致误发的。

梁***

模拟串口方式通常如下：
1、定时器中断三倍采样接收、发送，一个定时器就可以做一个全双工串口，IO任意用，但是波特率不能太高，不建议超过19200（主频24MHz或以上，定时器中断优先级最高）。当波特率9600时，一个定时可以做4~8个模拟串口，非常可靠的，以前我做工控类串口卡，就是这样做的，一个硬件串口接上位机，3个硬件串口提供高速串口，4~8个模拟全双工串口提供1200~9600的波特率。
2、用一路PCA接收，一路PCA发送，可以做一个全双工串口，必须使用PCA输入、输出的IO，波特率可以达到115200（主频24MHz或以上，PCA中断优先级最高）。
3、用两路STC8H、STC32G的PWM做全双工串口，跟上述PCA做的一模一样。

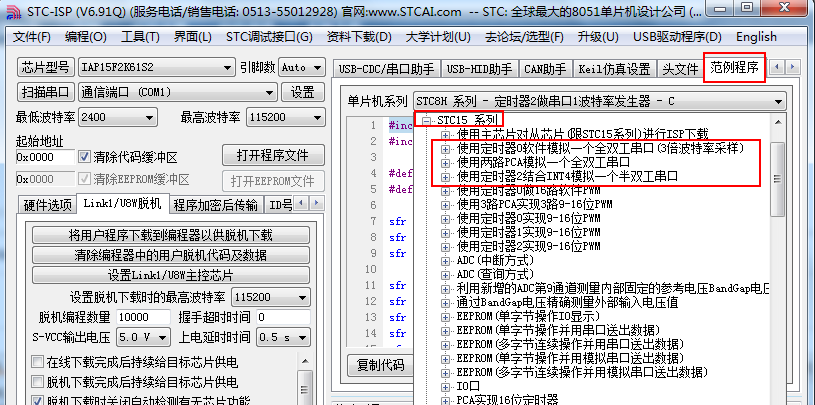

STC-ISP的范例程序里STC15系列例子就有，已经是十年前写的例程了：

bobz***

梁*** 发表于 2023-5-29 14:44
模拟串口方式通常如下：
1、定时器中断三倍采样接收、发送，一个定时器就可以做一个全双工串口，IO任意用， ...

感谢梁工。我用PCA模拟了串口，波特率4800，光耦隔离，实测效果很好。

梁***

bobz*** 发表于 2023-9-8 08:43
感谢梁工。我用PCA模拟了串口，波特率4800，光耦隔离，实测效果很好。

如果用的是慢速光耦（比如PC817、EL357等等），注意速度，4800基本是上限，有加速电路则可以到115200.
