STC8H8K64U-QFN32的ADC输出异常 | 已无问题

art*** · 发表于 2025-10-29 09:13:13

STC8H8K64U-QFN32芯片，ADC的输出始终是0x7a0左右，
已穷尽一切软硬件设置，结果始终不变，
此外，原来STC8H3K64S2芯片ADC曾经是好的，
但跑着跑着也出现类似的故障，何故？
急急急！
请大拿们不吝赐教，谢谢了先！

erci*** · 发表于 2025-10-29 09:30:52

有测过例程吗？
https://www.stcaimcu.com/data/do ... -DEMO-CODE-V9.6.zip


_奶*** · 发表于 2025-10-29 09:38:23

qfn,,emmm

你确定焊接没问题么？

梁*** · 发表于 2025-10-29 10:36:16

QFN的，要确定焊接没问题，AVREF有正确电压，ADC输入信号、IO设置也没问题。
你可以转换15通道看看，那是内部固定1.19V的电压。

art*** · 发表于 2025-10-29 10:40:07

上面各位仁兄的方法应该是都试过，（切换过不同通道，无效）

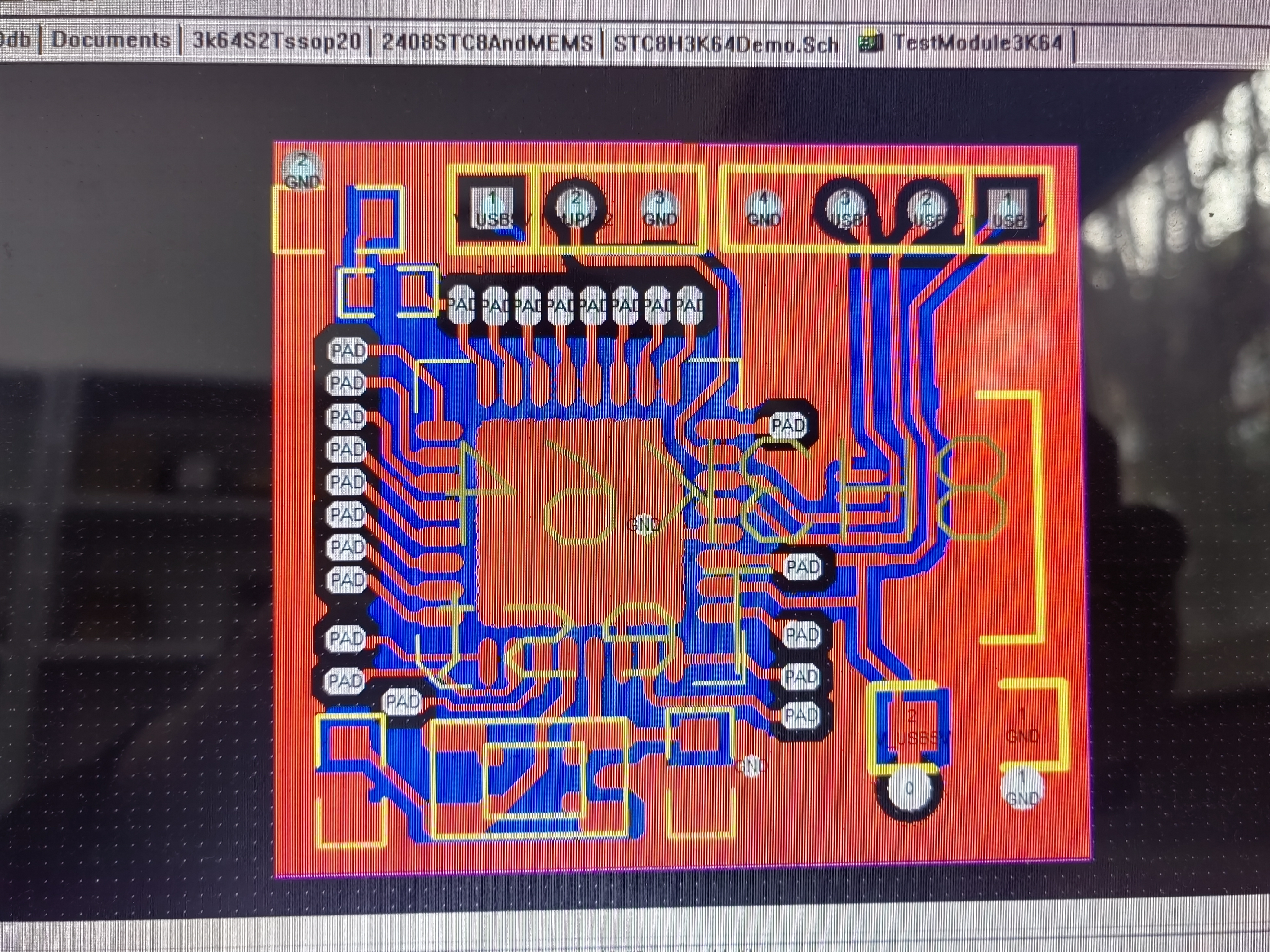

焊接肯定是没有问题，拿显微镜确认过，老司机了
我再试试楼上的例程

art*** · 发表于 2025-11-13 16:54:16

还是不行，我陈述一下过程，症状：
1：测试板换回了lqfp32的最小系统实验板，用的stc8h3k64s2，塑封32脚
2：代码仔细校对过，无错误，实验过汇编，也无效

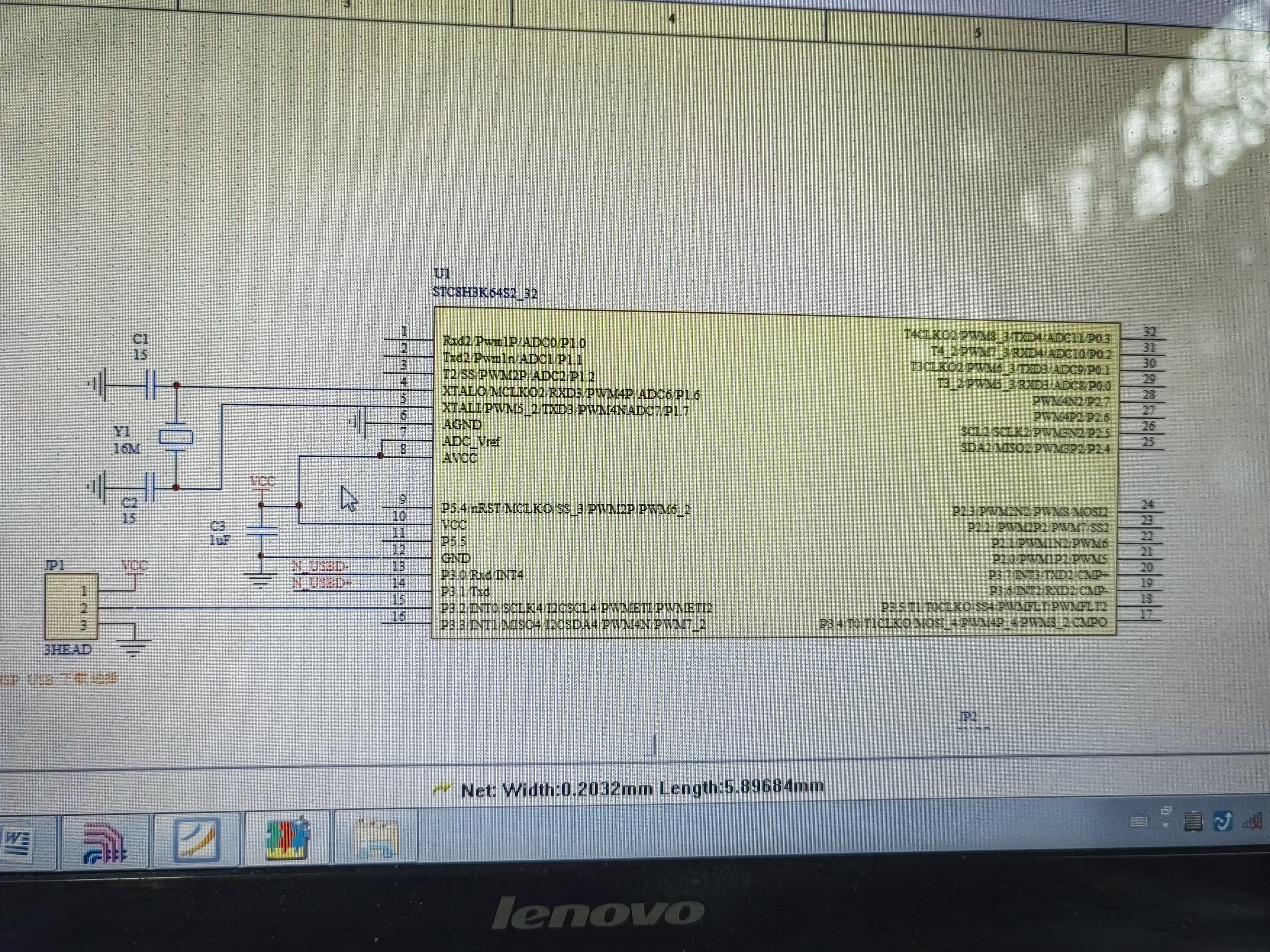

3：硬件接法：7，8脚都接电源+5V上，也就是adc-ref，avcc都接电源上
4：几个月前出现过类似现象，后将第7脚基准电压接电源上就好了，同样的代码，
5：ADC的口线确认设置为输入状态
6：无论是哪个通道输入，其ADC值均为0x3d7左右
目前本人已高度“技穷”，期待大老虎出现，解救受苦的人民吧
另注，本人一贯是stc坚定的粉丝，如果这个问题解决不了，我项目的芯片选型方案将作废。
