请教版主，RTC外部32768晶振起振问题 | 已解决

loce***

感谢梁工指导，后面我再试试。感谢红心A，已经开始对接了。

loce***

继续请教晶振的问题，焊了10块电路，一开始测试有2块不起振，过了几天再测试，有6块都不起振。另外4块没有问题。

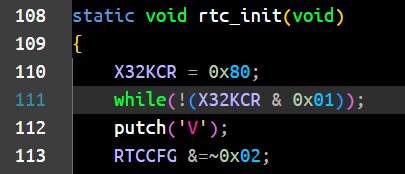

经过测试，程序卡在了第111行，用手摸一下晶振，就能运行过去（串口打印字符“V”），但是只是给了一个假信号，晶振依然没有启振
电容的容值，也从小到大了更换了，晶振使用了柱状和EPSON-2012
第110行也试过0xc0

神***

loce***

感谢神农鼎。现在应该还是没解决，卡在了while语句

乘风***

loce*** 发表于 2023-7-24 11:16
感谢神农鼎。现在应该还是没解决，卡在了while语句

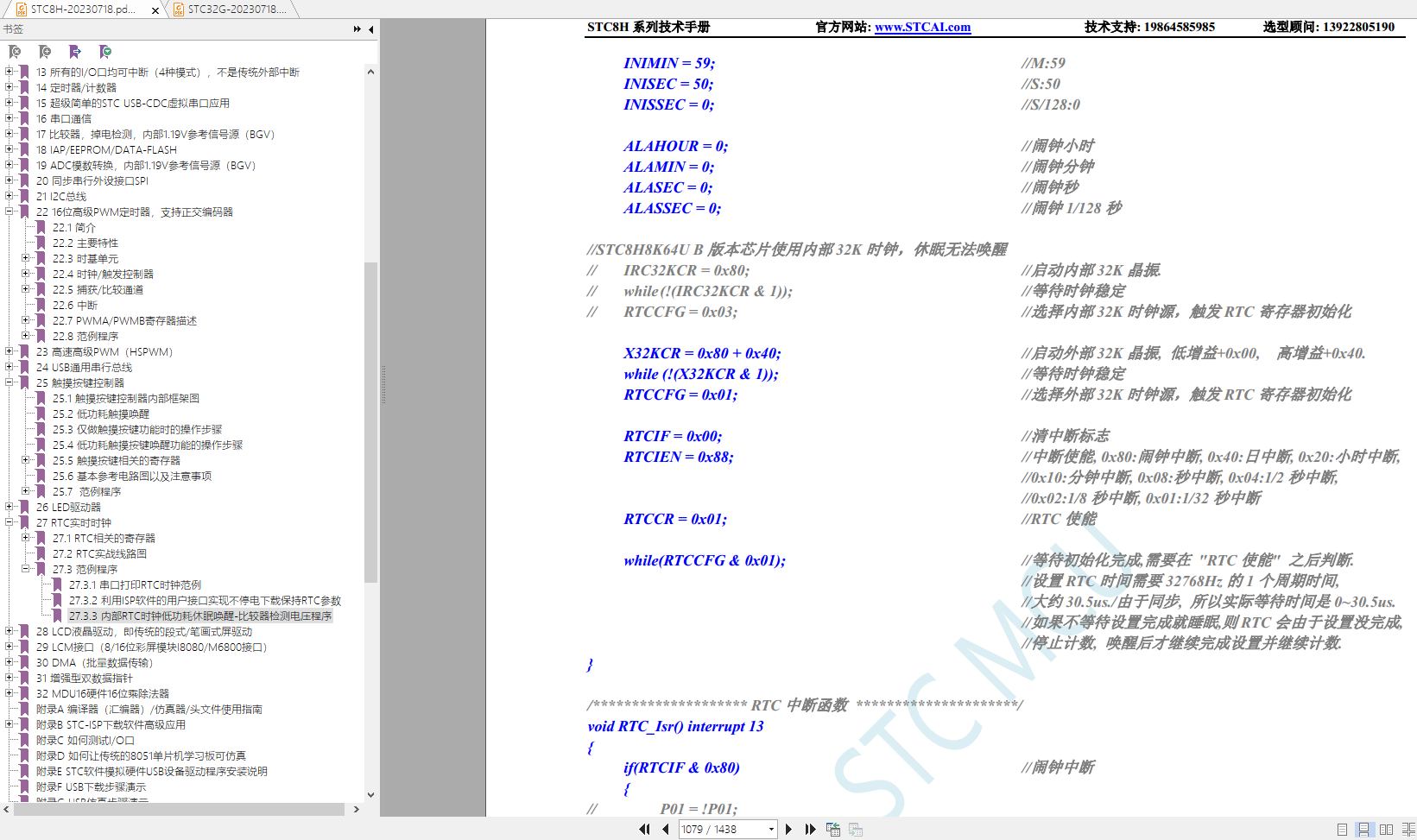

RTC使用外部晶振做时钟，软件设置只要使用13楼的几条指令就可以了。
卡在while指令说明外部时钟没有正常起振，还需要检查一下振荡电路。

梁***

loce*** 发表于 2023-7-24 11:16
感谢神农鼎。现在应该还是没解决，卡在了while语句

不应该这么难起振，我用过很多了，匹配电容10~20pF，晶振尽量靠近IC。如果是手工焊MCU，注意不要使用助焊剂、助焊膏，直接用锡线拖焊。使用助焊剂、助焊膏，如果不用洗板水清洗干净，可能会在量脚间有弱导电导致不能起振，别的就没有什么要注意的了。
如果实在不行，可以寄几个样板过来我看看。

loce***

好的，梁工。我再试一下，如果还是有问题，我给您寄几个样板过去，或者您要是方便，我把原理图和PCB板发给您，您再给检查一下图纸。

loce***

梁工，神农鼎，不知道能不能留一个联系方式，我把原理图和PCB图发给您二位，帮忙把晶振部分改一下，我想再重新打一次样试一下

神***

32768旁边的2个电容挂 10pF/15pF/20pF 不用再大了

梁***

loce*** 发表于 2023-7-28 15:07
梁工，神农鼎，不知道能不能留一个联系方式，我把原理图和PCB图发给您二位，帮忙把晶振部分改一下，我想再 ...

没什么特别要求，晶振尽量靠近MCU，两个匹配电容用10pF~20pF之间，MCU电源与GND用0.1uF+10uF电容。
