今天开始学习STC-USB-CDC

wuzhe*** · 发表于 2025-10-31 10:33:08

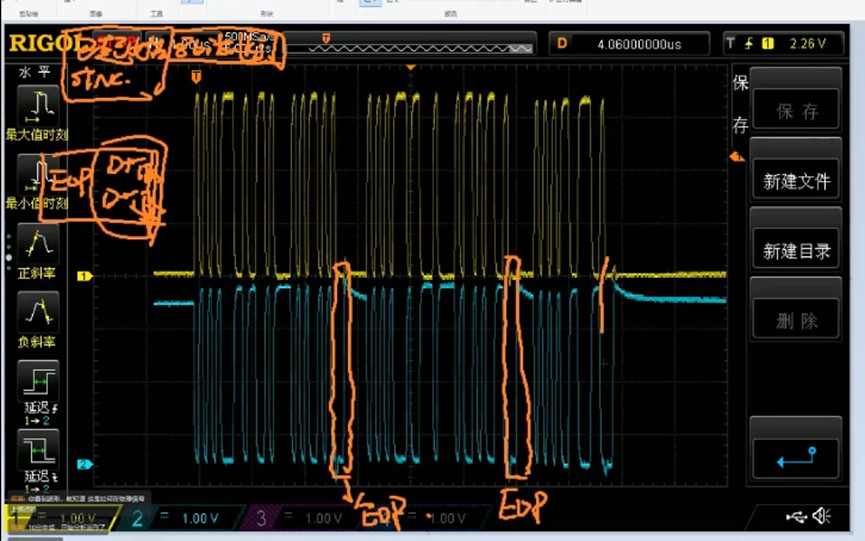

一个包的EOP：D+和D- 同时为低：

wuzhe*** · 发表于 2025-10-31 10:43:43

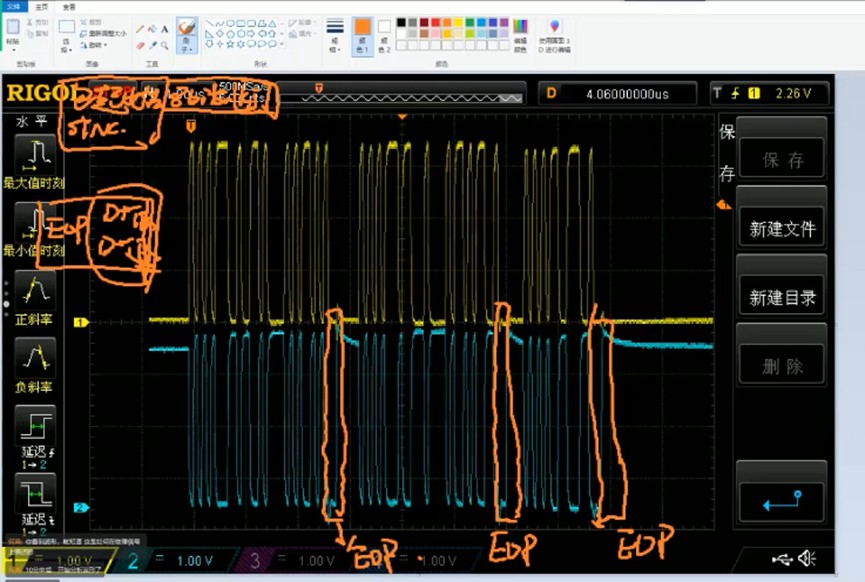

K差分，D差分：

wuzhe*** · 发表于 2025-10-31 10:45:54

这里很抽象，不好懂，

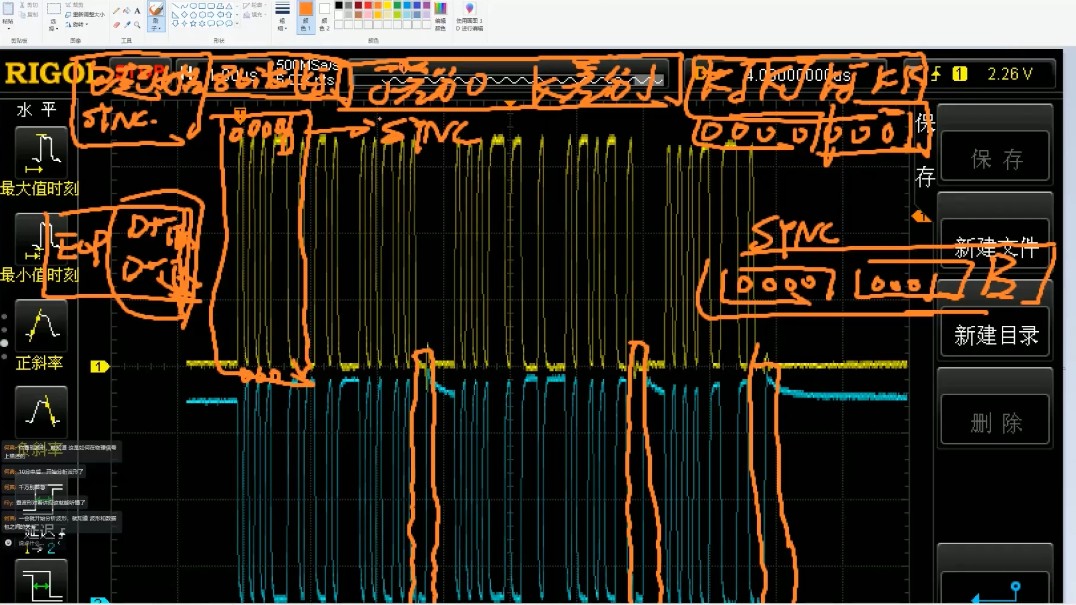

看新增加的SYNC：

wuzhe*** · 发表于 2025-10-31 10:49:44

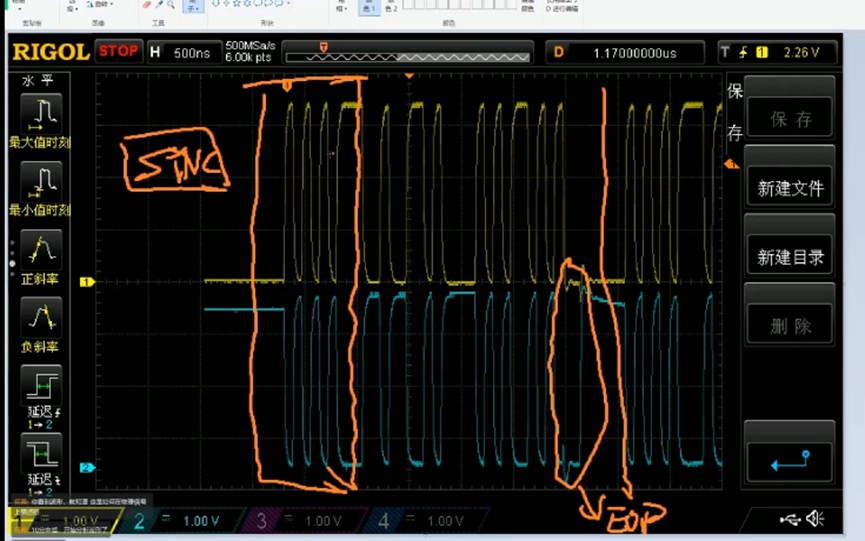

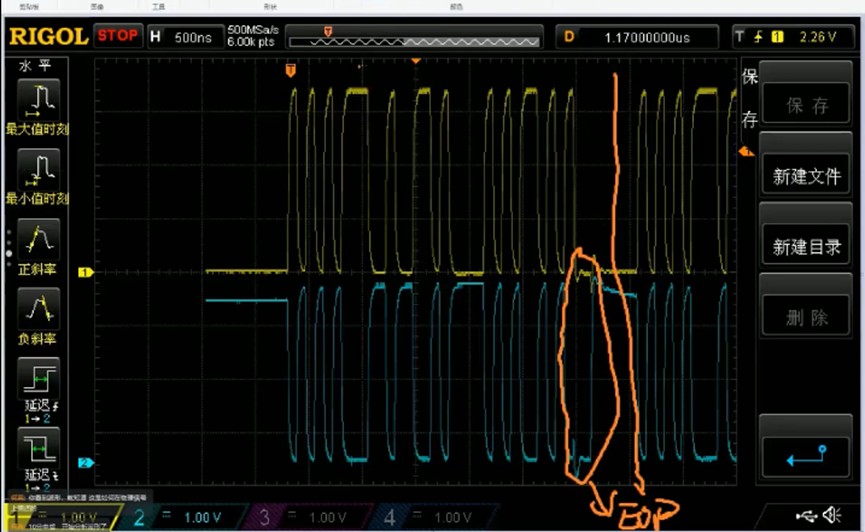

EOP2个同时为低：

wuzhe*** · 发表于 2025-10-31 10:52:05

再看清楚SYNC：

wuzhe*** · 发表于 2025-10-31 11:08:59

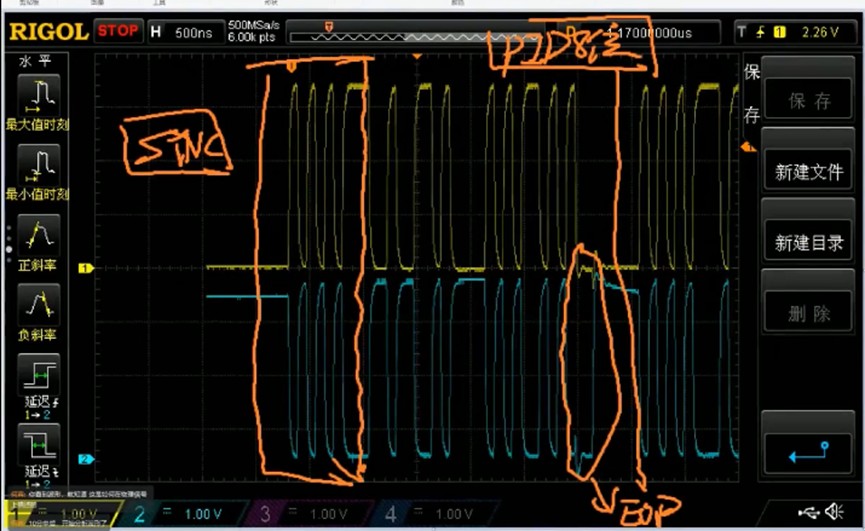

那么怎么确定数据包的内容？
只看PID（8位）

具体的PID，要看PID协议

wuzhe*** · 发表于 2025-10-31 11:16:40

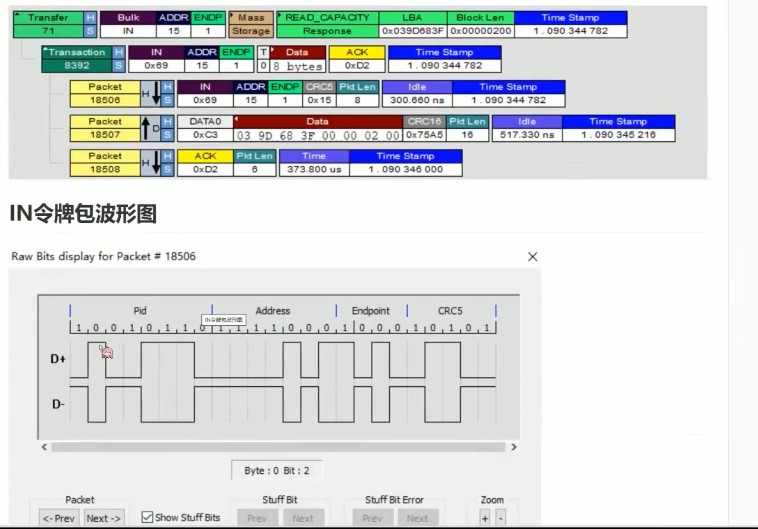

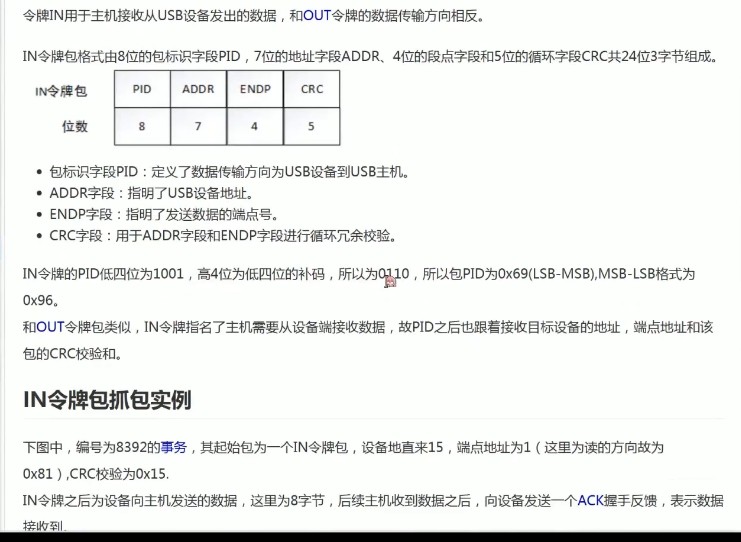

看这里：

听何宾老师讲就是取反，不是补码！应该翻译错了。

wuzhe*** · 发表于 2025-10-31 11:18:47

IN令牌的PID低四位为1001，高4位为低四位的补码，所以为0110，所以包PID为0×69（LSB-MSB），MSB-LSB格式为Ox96

应该是“IN令牌的PID低四位为1001，高4位为低四位的取反，所以为0110，所以包PID为0×69（LSB-MSB），MSB-LSB格式为Ox96“

usb中文网

https://www.usbzh.com/

wuzhe*** · 发表于 2025-10-31 11:23:34

https://www.usbzh.com/

usb中文网有时间多去看看

wuzhe*** · 发表于 2025-10-31 11:31:55

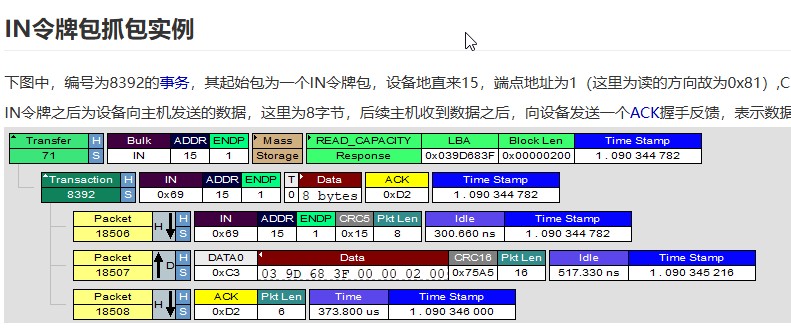

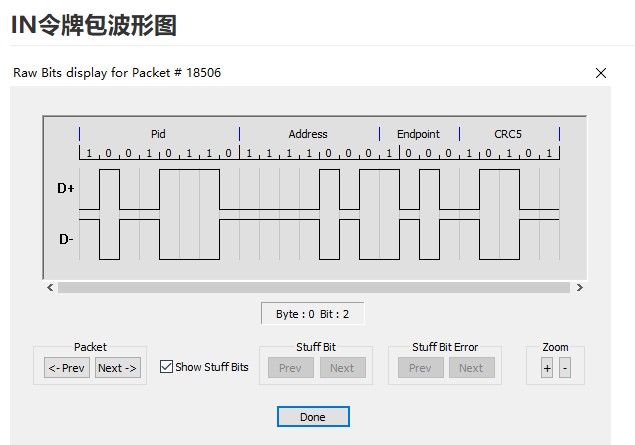

IN令牌包波形图：

这2个图形表述的很清晰
