STC8H8K64U开天斧三.1核心板学习交流日记 | 再送个STC32的实验箱

weiweig***

1.4利用循环左移和循环右移指令，在P2口实现二进制跑马灯试验
感谢大家的支持！CDC串口不停电下载的问题，先搁置一下。
今天分享一个利用二进制和循环左移、循环右移指令，在P2口实现二进制跑马灯的试验。
1.准备工作：
        硬件（开天斧三.1核心板+USBtypeC数据线）。
        软件（Keil51编程软件+(程序烧录工具stc-isp-15xx-v6.91N）
2.先弄清楚：P2口的I/O口二进制低位和高位对应关系。（很重要）

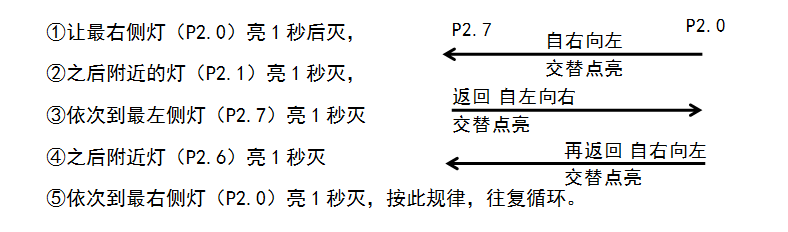

3.跑马灯现象分析：


4.程序里用到循环移位指令（循环左移：_crol_；循环右移：_cror_）


5.程序里用到的for循环语句，使P2口的灯，每隔1秒，向左或右，依次亮灭。

6.程序里用到延时程序（1秒），可以由STC-ISP程序软件工具自动生成。（方法详见1.3点灯编程和试验。）
7.程序打包放在（附件里），程序下载方法和视频效果，看（1.2编程软件环境设置步骤）。

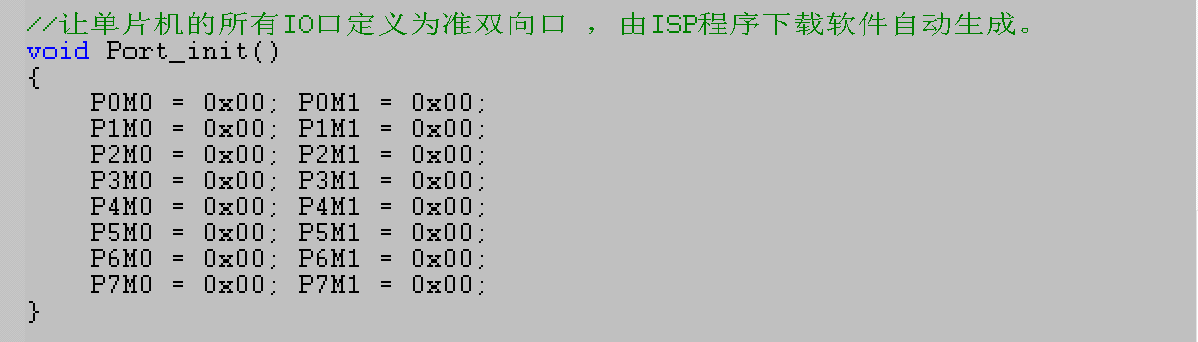

8.核心程序截图如下：

weiweig***

STC爱好者 发表于 2023-5-5 16:34
感谢楼主的STC8H8K64U学习经验分享，又一保姆级教程，Mark一下，跟着大佬一起学习起来 ...

感谢您的支持！我可不是大佬，我也是正在学习STC核心板的初学者。
发帖是为了记录自己的学习过程，和大家一起互相交流学习。
欢迎以后多发帖，多交流，一起进步，支持国芯。

weiweig***

1.5利用移位运算符，在P2口实现二进制流水灯试验。

1.准备工作：
        硬件（开天斧三.1核心板+USBtypeC数据线）。
        软件（Keil51编程软件+(程序烧录工具stc-isp-15xx-v6.91N）
2.先弄清楚：P2口的I/O口二进制低位和高位对应关系。（很重要）

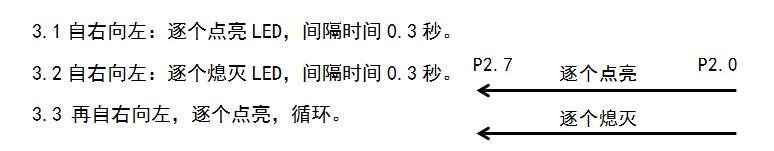

3.流水灯现象描述：

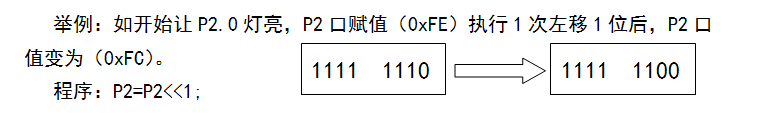

4.程序里用到的移位运算符（左移：<<；右移：>>。）

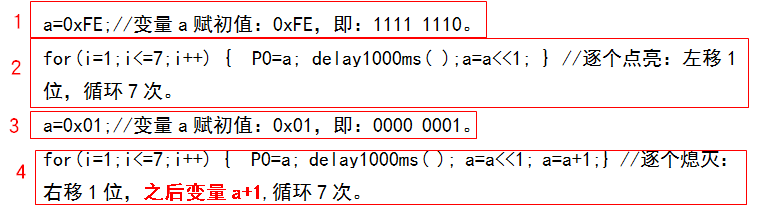

5.程序里用到for循环语句，使P2口的灯，自左向右，逐个点亮，再逐个熄灭。


6.程序里用到延时程序（1秒），可以由STC-ISP程序软件工具自动生成。（方法详见1.3点灯编程和试验。）
7.程序打包放在（附件里），程序下载方法,看（1.2编程软件环境设置步骤）。

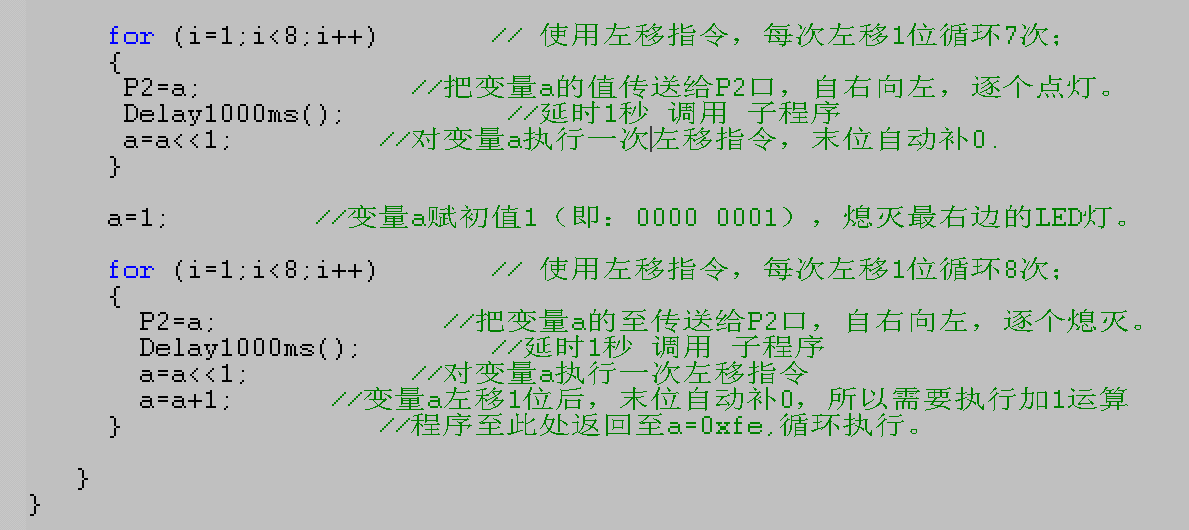

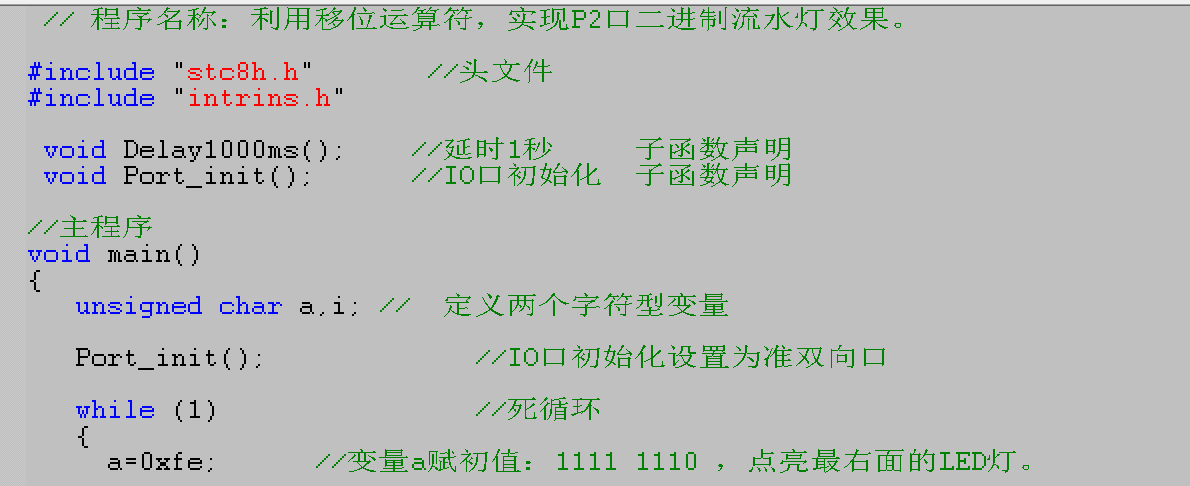

8.核心程序截图和试验效果如下：

sdwf***

weiweigao2023您好！STC8H8G的 EAXFR=1 访问特殊寄存器使能，编译出错，怎样操作？

weiweig***

sdwf*** 发表于 2023-5-9 09:16
weiweigao2023您好！STC8H8G的 EAXFR=1 访问特殊寄存器使能，编译出错，怎样操作？ ...

EAXFR=1, 访问外部设备时置1，接的外部设备是什么？能说具体一点吗？

sdwf***

没有接外部设备，当用到特殊寄存器时就需要将EAXFR=1，STC32没问题，STC8H编译就会出错。

weiweig***

sdwf*** 发表于 2023-5-9 16:58
没有接外部设备，当用到特殊寄存器时就需要将EAXFR=1，STC32没问题，STC8H编译就会出错。 ...

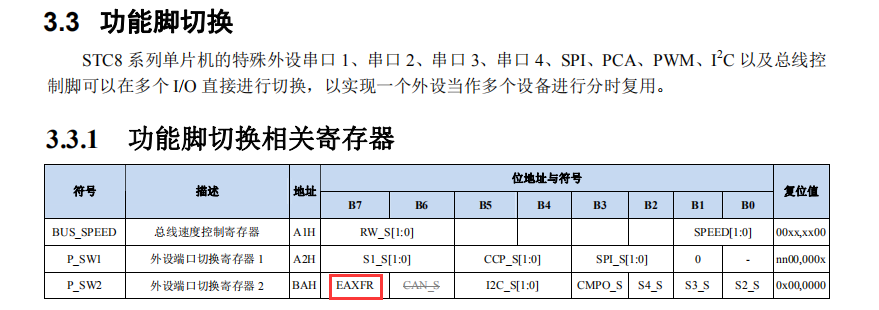

P_SW2寄存器的最高位EAXFR 是扩展SFR访问控制使能

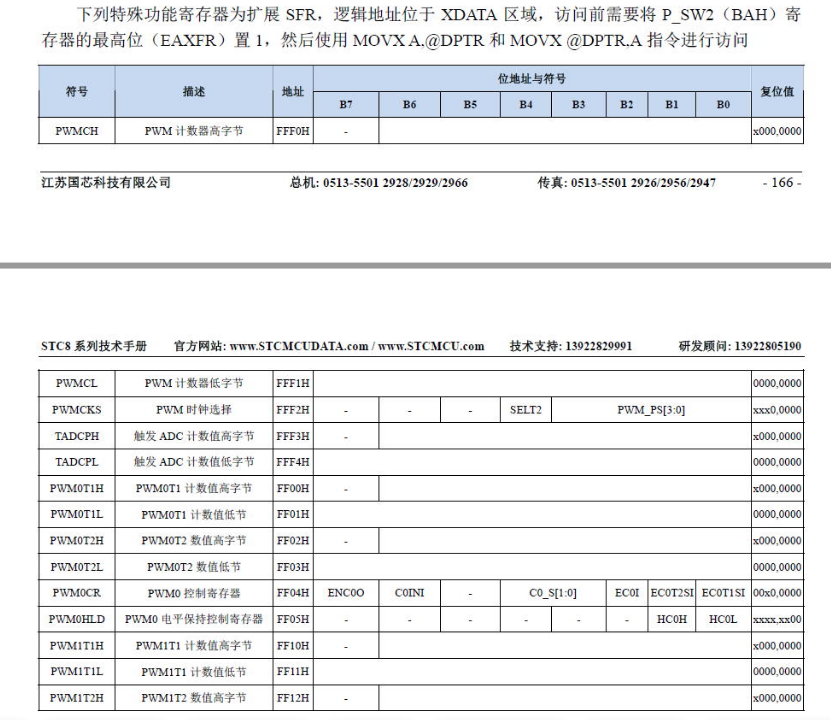

如下特殊功能寄存器位于扩展 RAM 区域 访问这些寄存器,需先将 P_SW2 的 BIT7(EAXFR) 设置为 1,才可正常读写。



如果还是不行，您打下面技术电话问一下：

weiweig***

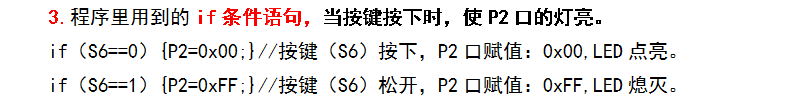

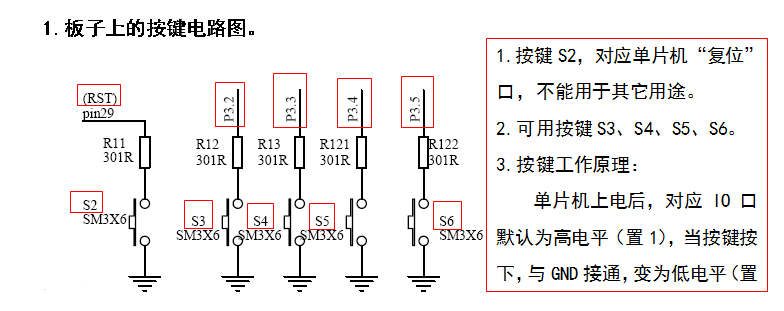

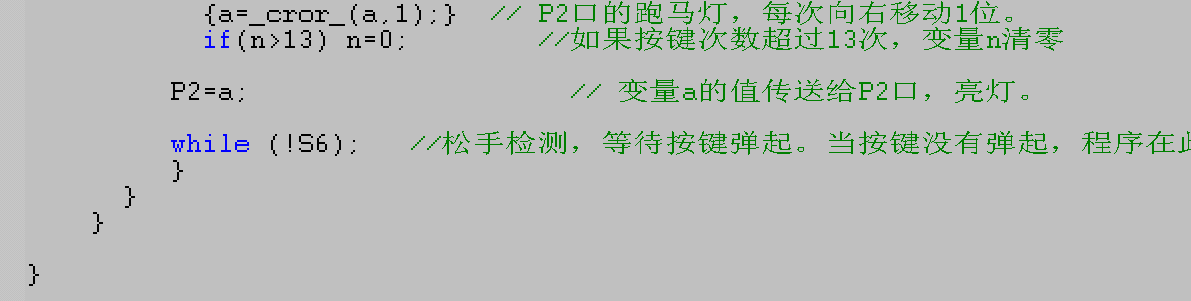

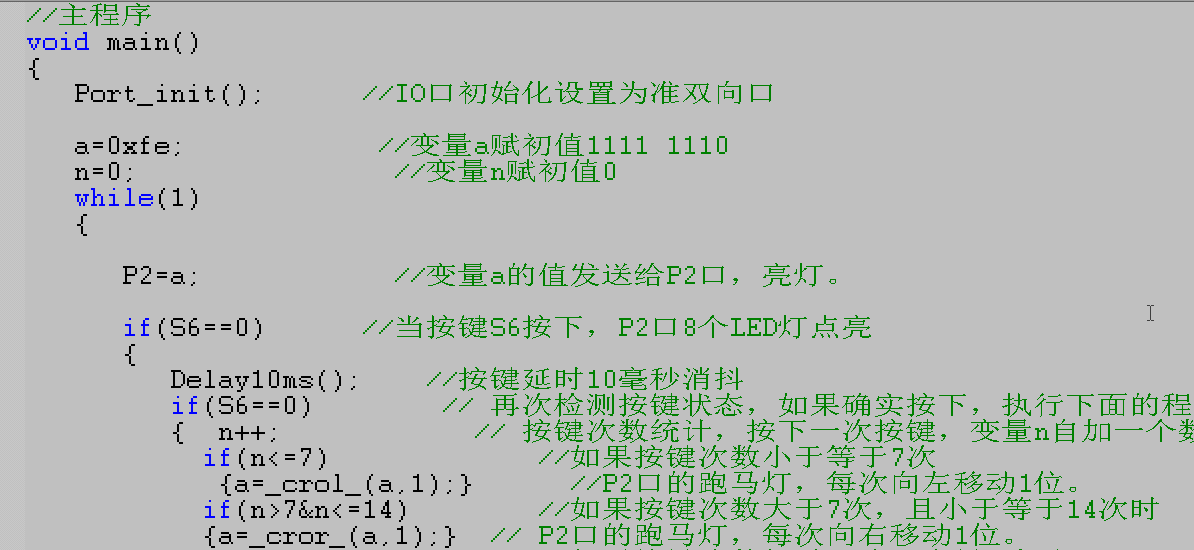

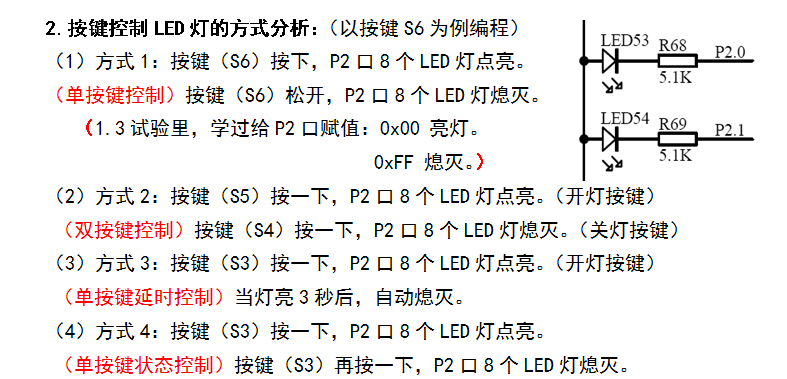

1.6 按键控制灯的几种方式

sdwf***

weiweig*** 发表于 2023-5-9 21:47
P_SW2寄存器的最高位EAXFR 是扩展SFR访问控制使能
如下特殊功能寄存器位于扩展 RAM 区域 访问这些寄存 ...

非常感谢
P_SW2 |= 0x80;
这样就可以了

weiweig***

1.7按键消抖的两种方法：机械消抖和软件延时消抖。

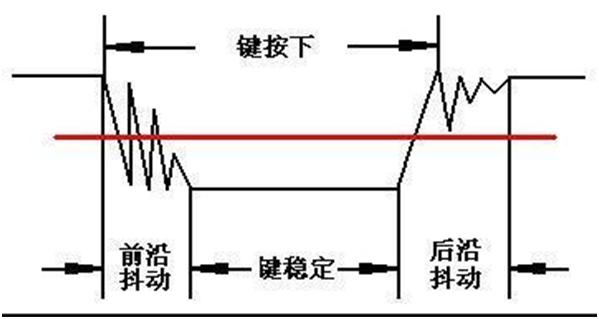

（1）为什么要进行按键消抖？

     因为按键在按下和松开的瞬间，会产生抖动；且单片机的运行速度非常快，所以IO口会检测到多个高低电平，导致程序不能正常执行。所以在使用按键时，要考虑消除按键抖动对程序的影响。

（2）按键消抖的方法？

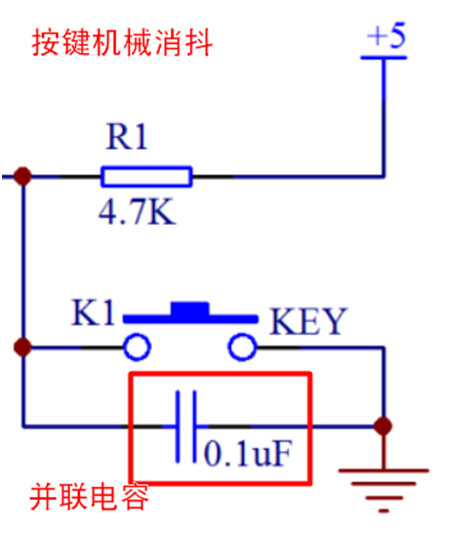

  机械消抖：用可靠的动作灵活的按键，在按键的两侧并联一个电容，利用电容储能削峰的特性，减少按键抖动对程序的影响。(适合少量按键消抖，麻烦，成本高)

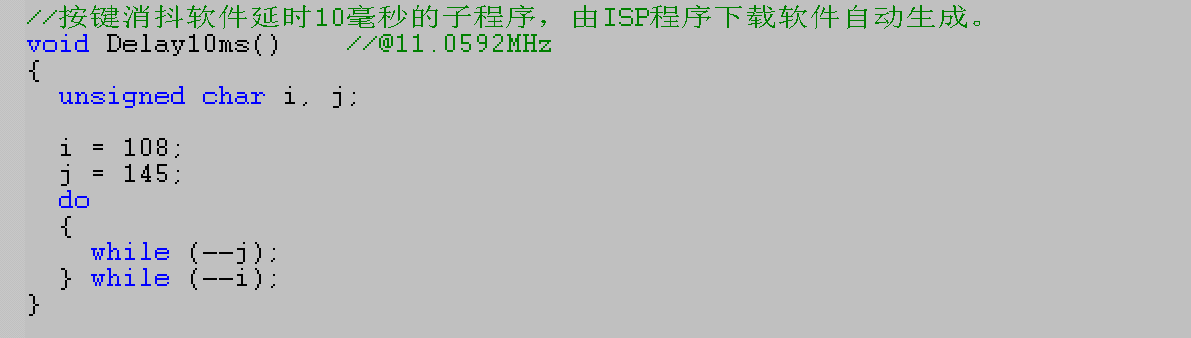

软件延时消抖：一般按键按下或者松开的时间在5-10ms，所以，在设计程序时，对按键按下到稳定的时间，做一个延时等待时间（约10ms）。（适合多个按键消抖，简单实用。）

（3）软件延时消抖 程序举例;

if(key_S6==0)        //如果检测到按键按下。

{

  delay 10ms();       //延时10毫秒

    if (key_S6==0)    //再次检测按键是否按下？

     {

      ********       //按键按下需要执行内容。

      while(!key_S6); //松手检测，如果按键未松开，程序停在此处等待。

     }

}
