第八集 学习日志



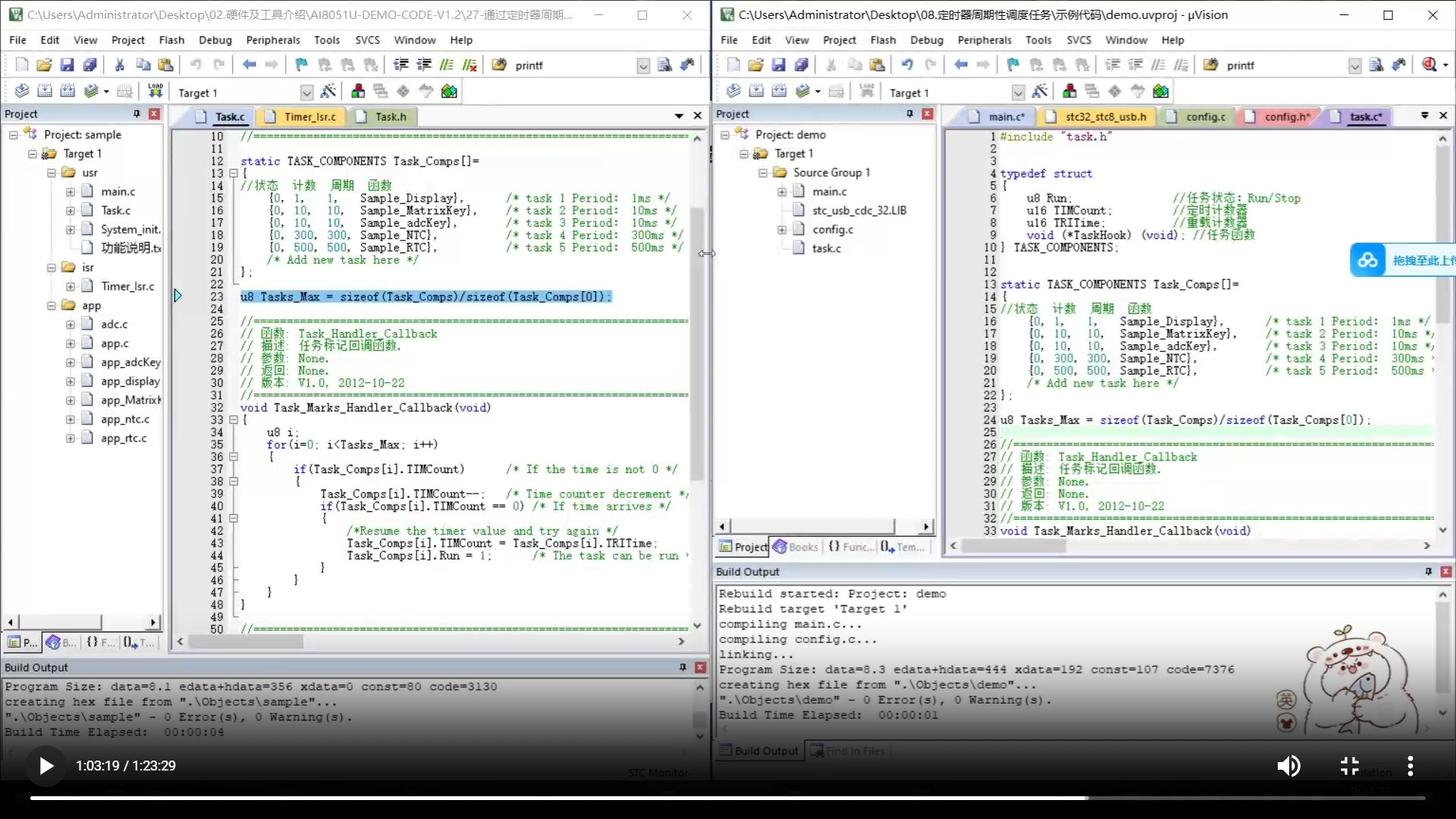

本集主要介绍定时器周期性调度任务。






“任务” 可以定义为一段独立可执行、能被直接调度管理的代码，也可理解为可独立运行的函数。本集采用 STC 定时器中断实现任务的周期性触发，这种触发方式的本质是 “单一事件的硬件定时触发”，与 freeRTOS 调度系统的软件触发机制存在明显区别。
具体来看，定时器周期性中断调度任务的核心是 “单任务分时执行”：它无需额外占用资源，且任务响应时间固定，更适合用于需要周期性触发的任务，或是任务逻辑较简单的场景。不过，这种方式的局限性也很明确，不适合大量周期性任务的调度。相比之下，freeRTOS 调度系统虽能应对多任务调度需求，但需要额外占用空间资源。

kaqt***

今日已收到从 STC 申请的擎天柱核心板，实验箱也已完成申请，目前正等待收货。后续学习过程中会涉及代码编写，此帖仅作为本人学习经历的记录，以便后续查阅。


本次实验基于擎天柱核心板。
实验目标：通过 USB-CDC 接收指定字符，实现对 LED 灯亮灭的控制。



第一步，完成USB-CDC收发功能

• 打开集成 AiCube 的 STC 程序下载工具，进入 AiCube 界面；

• 新建 AiCube 项目，选择单片机型号为 Ai8051U-32Bit，项目命名为 USB_CDC_LED；

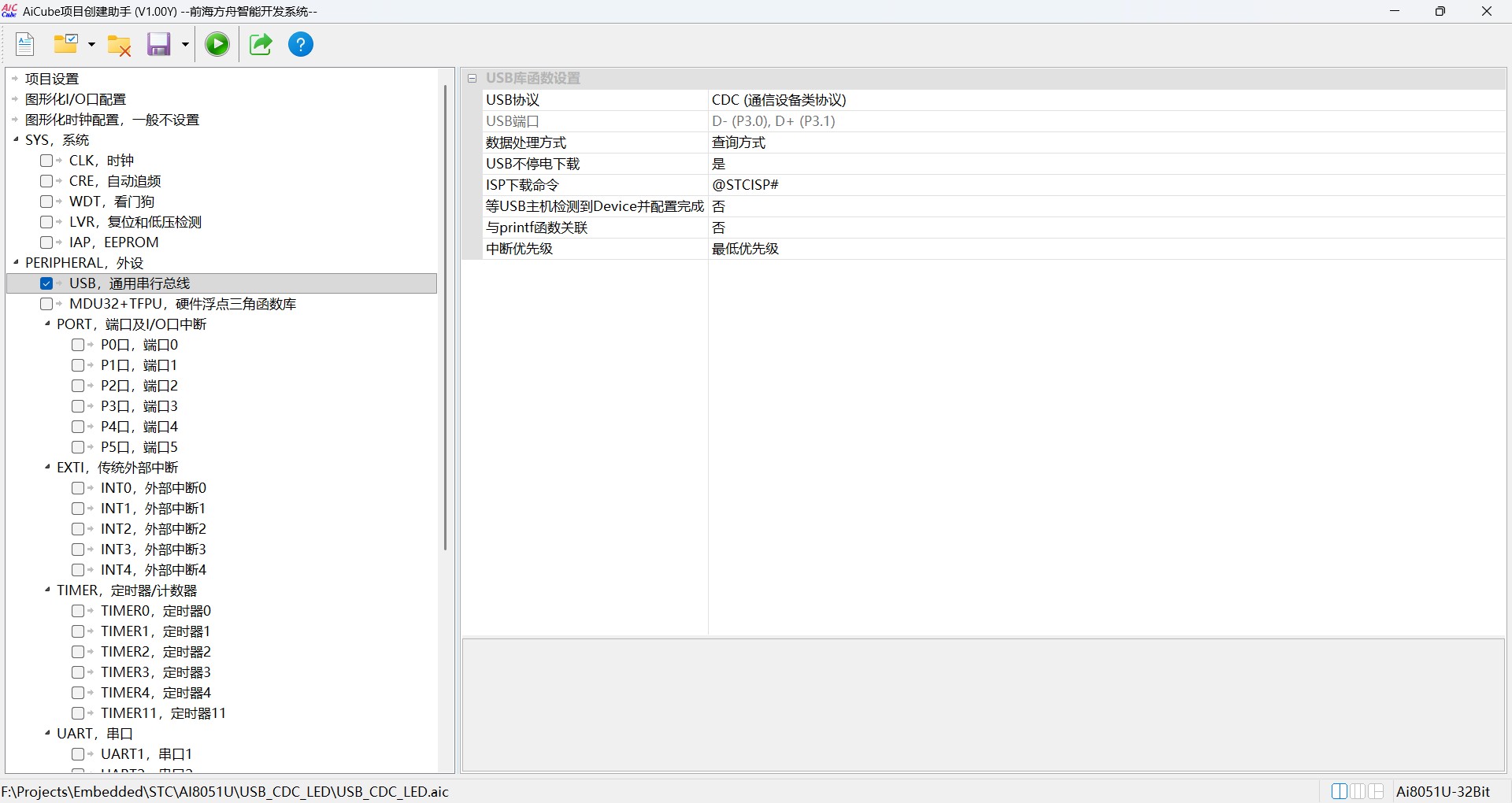

• 在项目设置中勾选外设的 USB 选项，完成项目工程创建；

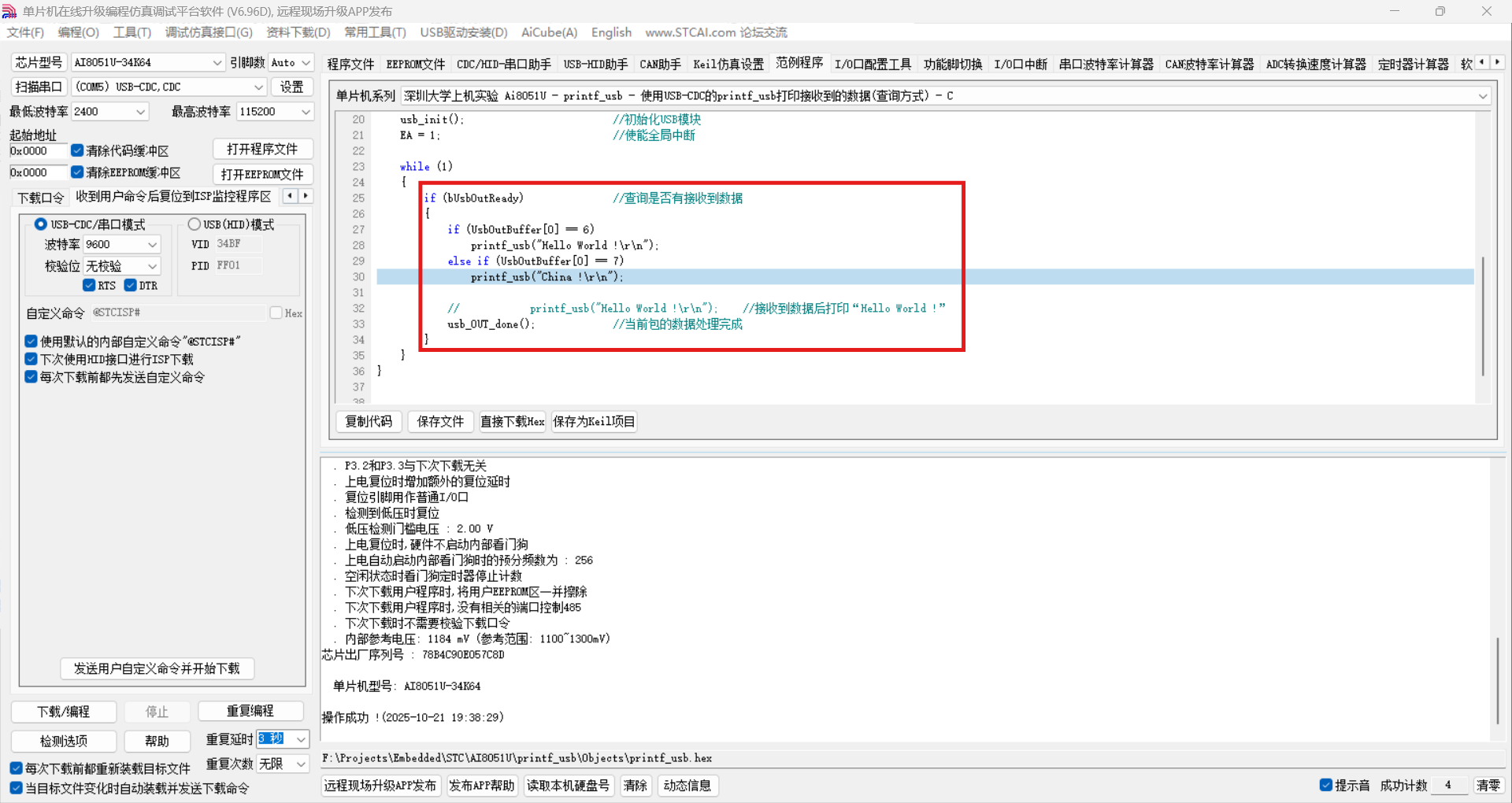

4.在 STC 下载工具中找到 printf_usb 例程，将其内容复制到新建工程中，注意需先注释掉主函数 While 循环内的 USBLIB_OUT_Done (); 语句；

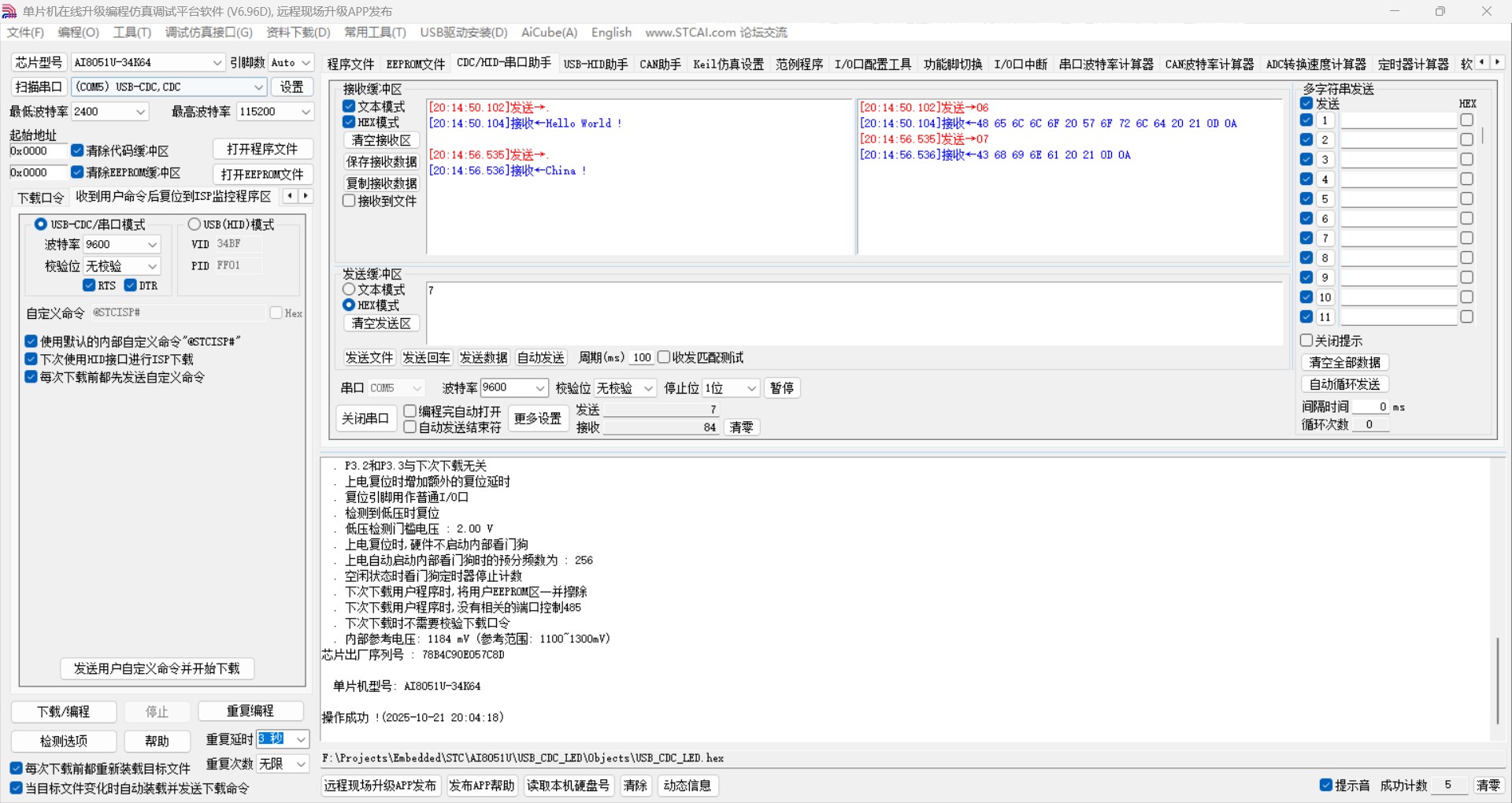

5.编译程序生成 Hex 文件后，打开 STC 程序下载工具，连接擎天柱核心板，加载刚生成的 Hex 文件；找到 “收到用户命令后复位到 ISP 监控程序区” 界面，勾选左下角 “当目标文件变化时自动装载并发送下载命令”（勾选后，首次下载程序完成，后续修改工程并编译后即可自动下载）；同时选择自定义命令下的三个选项，完成后界面如下图所示；

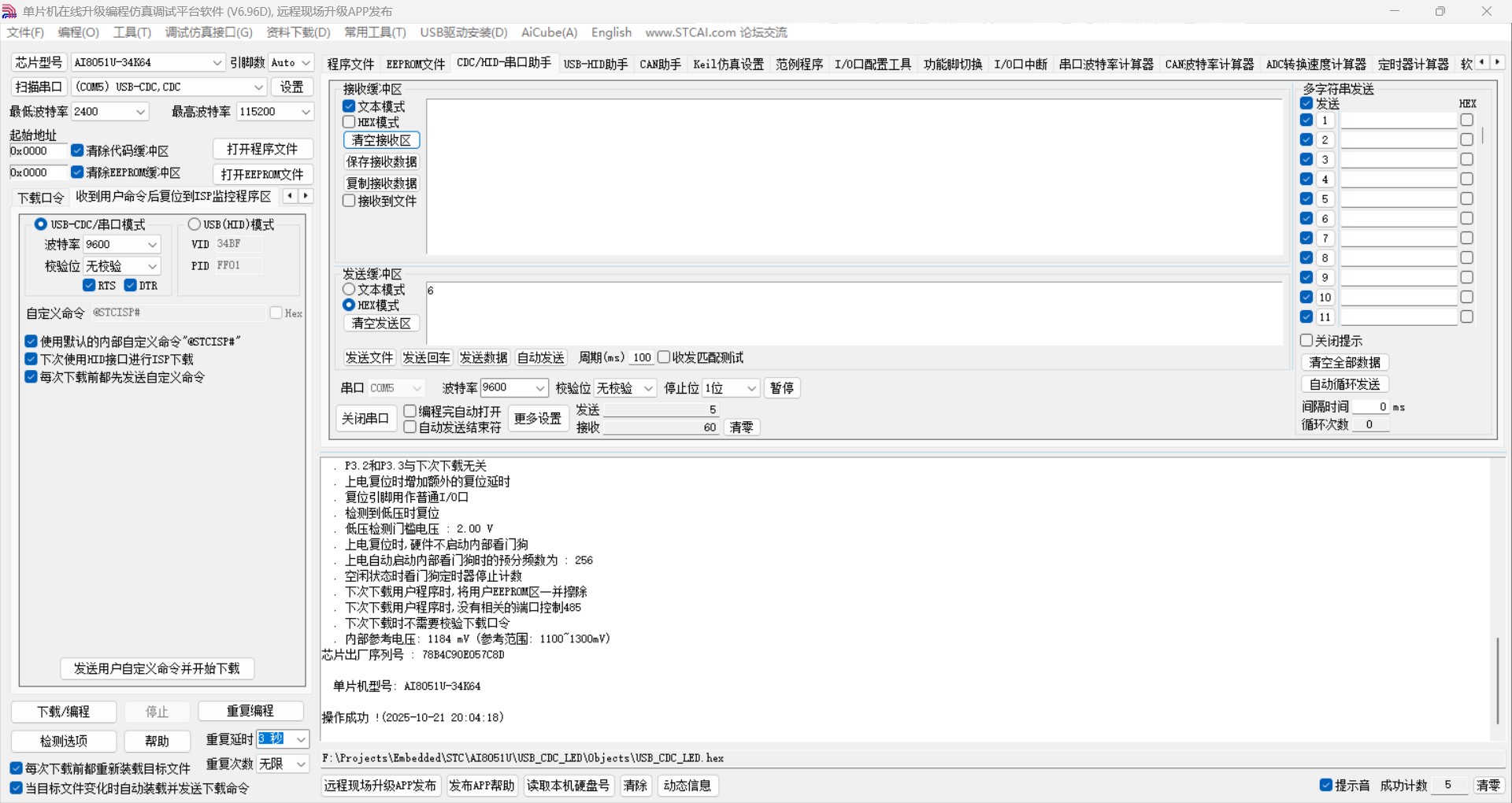

6.在 STC 下载工具中打开 “CDC/HID - 串口助手”，开启串口后，选择 HEX 模式发送数据：发送 “6” 时，串口返回 “Hello World !”；发送 “7” 时，串口返回 “China !”。需注意，“\r\n” 字符在文本模式下不可见，在接收缓冲区同时选择文本和 HEX 模式即可查看实际数据；

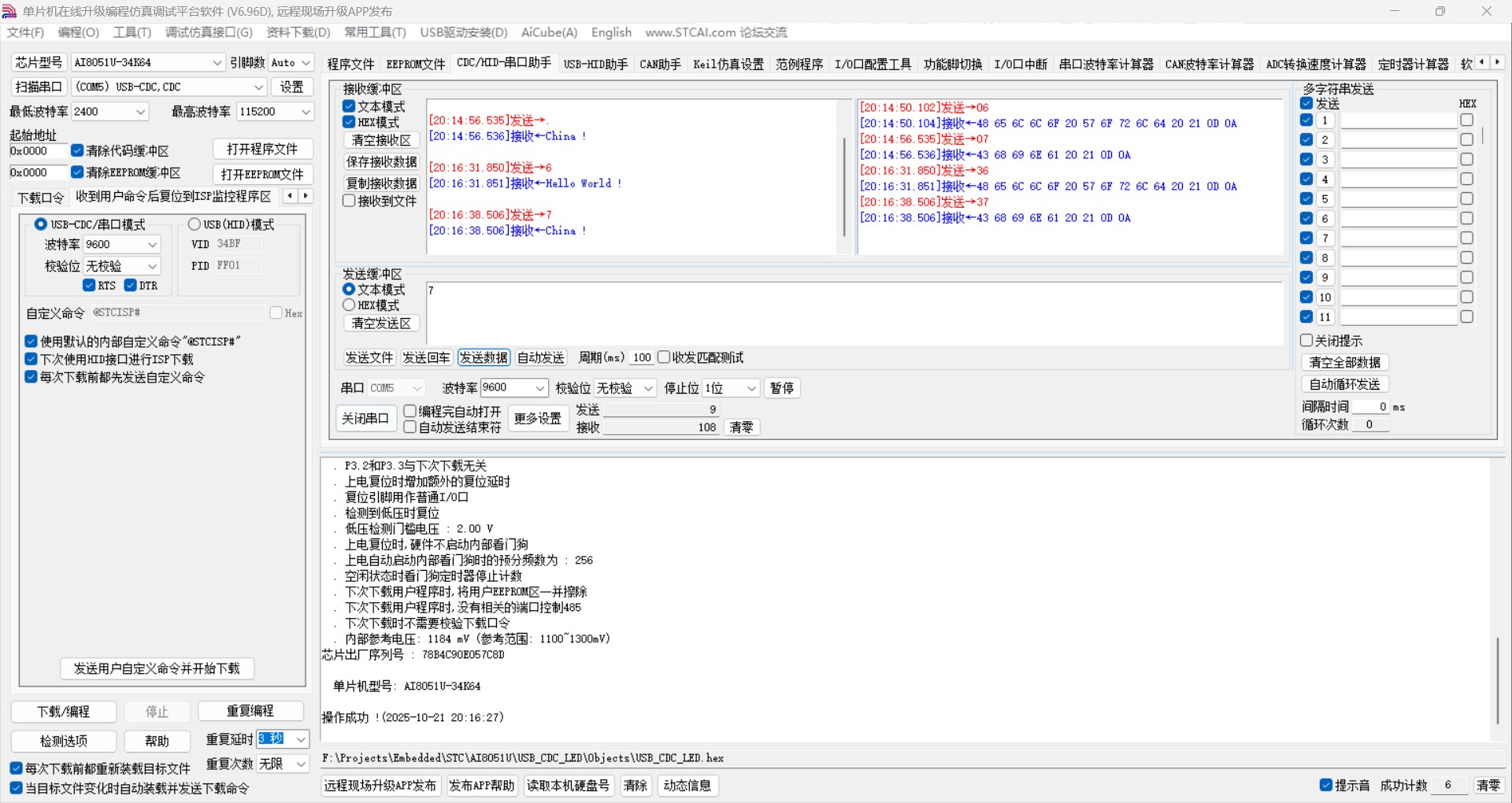

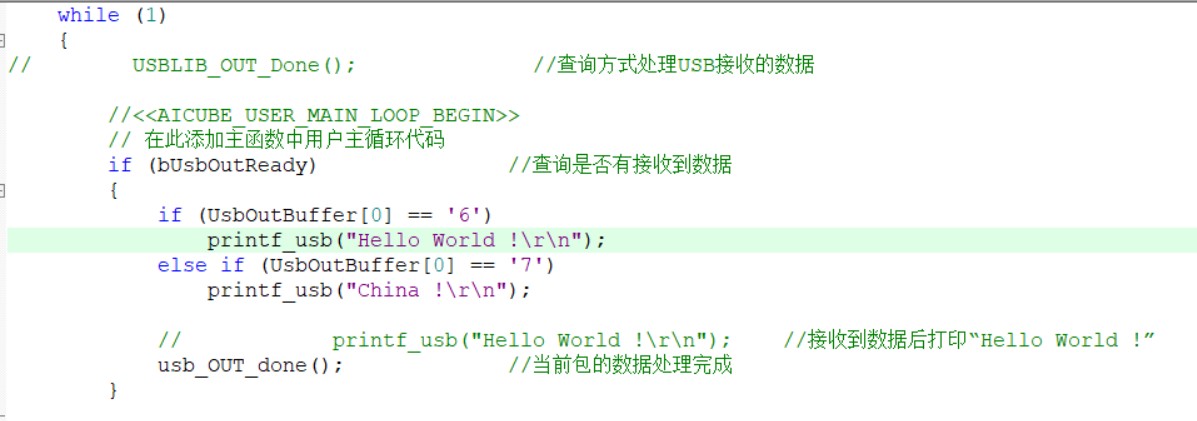

7.将原有代码修改为以下内容后，可将发送缓冲区模式切换为文本模式。此时会发现，电脑发送的数据从 06、07 变为 36、37，原因是在 C 语言中，6、7 为数字，而 '6'、'7' 为文本字符，单片机发送文本时会以 ASCII 码形式传输。完成上述代码修改后，即完成第一步操作。




第二步，完成LED控制功能
这块擎天柱核心板LED连接在P2端口

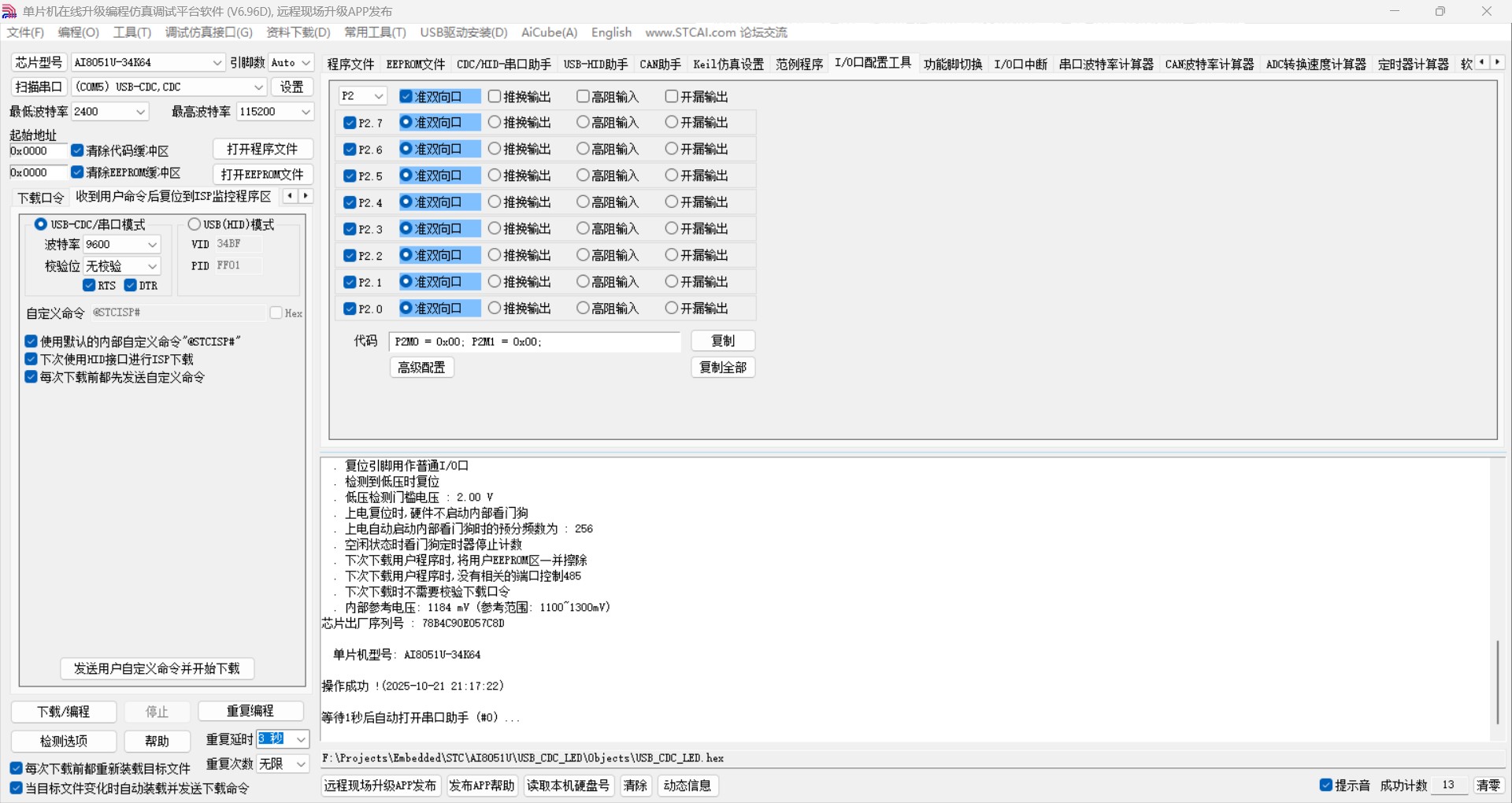

1.通过 STC 下载工具对 P2 端口进行配置，可将其设为准双向口或推挽输出模式；

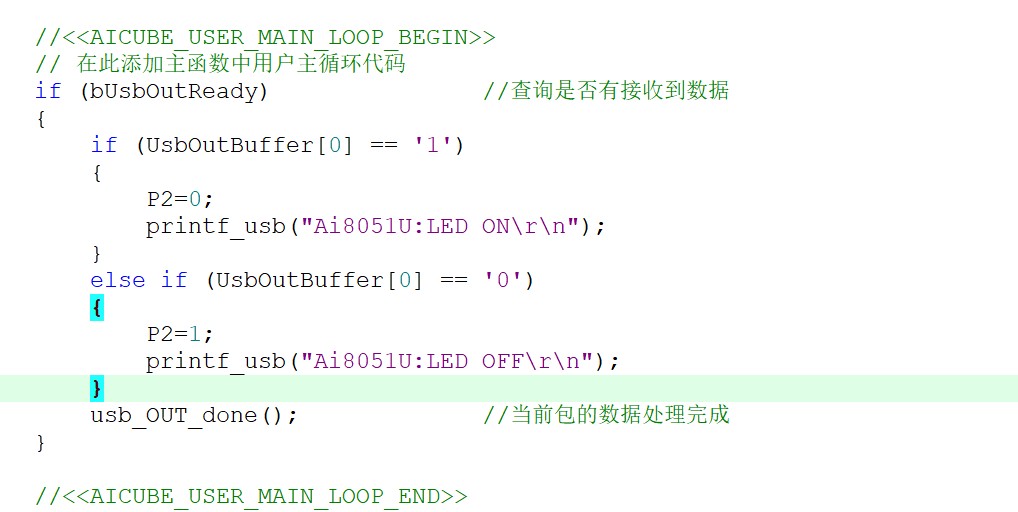

2.由于 LED 的阴极连接 P2 端口、阳极接 5V 电平，因此当 P2 端口为高电平时，LED 点亮；P2 端口为低电平时，LED 熄灭。编写以下代码实现实验功能：串口发送字符 '1' 时，LED 点亮；发送字符 '0' 时，LED 熄灭；且串口接收到消息后，会同步打印 LED 的当前状态。


本次实验代码主要基于 AiCube 和 STC 下载工具生成，参考文档为《AI8051U-20250919.pdf》，参考视频链接为https://www.stcaimcu.com/thread-11902-1-1.html。
