STC32G144K246-128K-RAM使用注意使用far关键字

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:329
  • 最近打卡:2025-10-16 08:46:33
已绑定手机

86

主题

3258

回帖

7205

积分

荣誉版主

无情的代码机器

积分
7205
发表于 7 小时前 | 显示全部楼层 |阅读模式

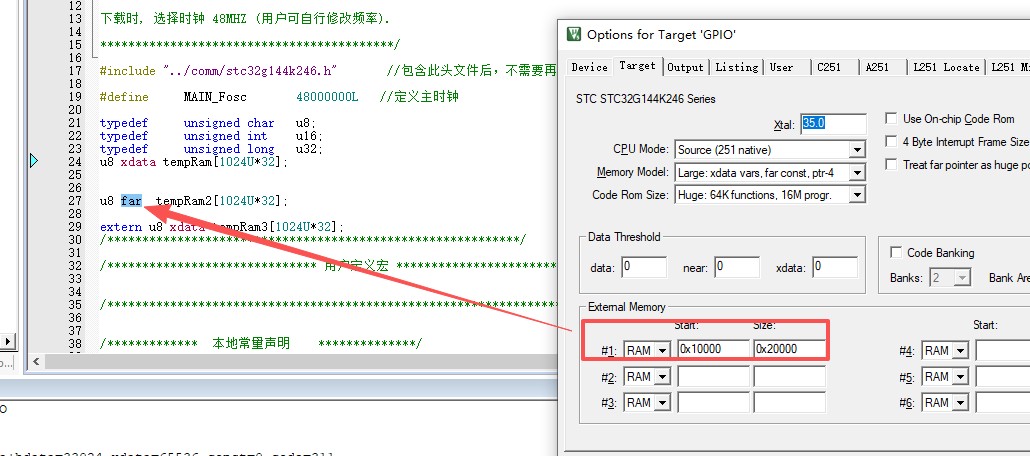

L251链接器默认只认0~64K xdata空间,使用far关键字操作后续RAM空间。

三天不学习,赶不上刘少奇~
回复

使用道具 举报 送花

3

主题

1879

回帖

606

积分

等待验证会员

积分
606
发表于 7 小时前 | 显示全部楼层
关于 STC32G144K246-128K-RAM 使用 far 关键字的说明

尊敬的开发者:

针对 STC32G144K246-128K-RAM 型号在使用 Keil C51 编译器进行开发过程中涉及的 far 关键字使用问题,现就其原理、使用方法及注意事项进行专业说明,供开发参考。

一、芯片内存架构概述

STC32G144K246 系列单片机基于增强型 8051 内核设计,支持扩展外部数据存储器(XDATA)空间。本型号具备 128KB RAM,其中前 64KB 为默认可被 L251 链接器直接访问的 XDATA 空间范围,而后续 64KB 则需要通过特定方式访问。

标准 8051 架构中,XDATA 空间通过 16 位地址总线访问,最大支持 64KB 地址空间。为突破此限制,STC32G 系列采用分页机制或扩展地址线的方式实现对更大 RAM 空间的访问,此时需要通过特定编译器关键字或指令实现对超出 64KB 范围地址的访问控制。

二、far 关键字的作用机制

在 Keil C51 编译器中,far 是一个存储类型修饰符,用于指示编译器该变量位于 XDATA 空间超过 64KB 的地址范围。其作用如下:

1. 地址扩展:far 指示编译器生成使用 24 位地址(或扩展地址模式)的访问指令,以支持超过 64KB 的地址空间。
2. 访问方式:与 xdata 不同,far 变量的访问通常需要额外的地址寄存器设置或页寄存器切换,因此访问效率略低于 xdata。

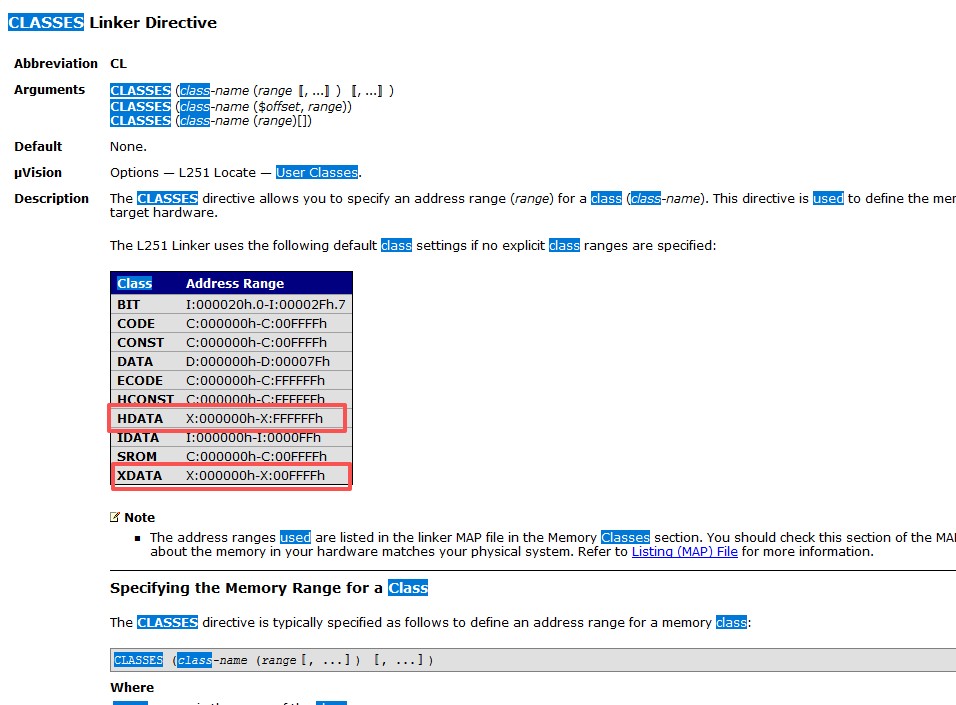

3. 链接器处理:L251 链接器默认将 xdata 分配在 0x0000~0xFFFF 范围内,而 far 变量则可被分配至更高地址空间,需在链接器配置文件中正确设置地址映射。

三、使用方法与示例代码

在定义位于 64KB 以上的变量时,应使用 far 关键字进行修饰,示例如下:
  1. c
  2. unsigned char far myFarBuffer[1024] at 0x10000; // 分配在 64KB 之后的地址空间
复制代码

若需动态分配 far 类型内存,需结合特定的内存管理函数或使用编译器提供的 fmalloc 等函数(如 Keil 提供的 fmalloc()、ffree())。

四、链接器配置建议

为确保 far 变量被正确分配到扩展地址空间,需在 .lnp 或 .a51 链接器配置文件中定义 FAR 段的地址范围。例如:
  1. a51
  2. FAR (0x10000 - 0x1FFFF)
复制代码

同时,应确保链接器配置与硬件实际 RAM 映射一致,避免地址冲突或越界访问。

五、性能与注意事项

1. 访问效率:由于 far 变量访问涉及额外地址处理机制,其访问速度略慢于 xdata 和 idata,建议将频繁访问的数据尽量分配在低 64KB 范围内。
2. 初始化问题:全局 far 变量的初始化需在启动代码中正确配置,否则可能导致初始化失败。
3. 调试支持:部分调试器可能不支持自动识别 far 地址空间,建议在调试时配合 Memory 窗口手动查看扩展地址内容。
4. 编译器版本:不同版本的 Keil C51 编译器对 far 支持略有差异,建议使用最新稳定版本以获得最佳兼容性。

六、总结

在使用 STC32G144K246-128K-RAM 时,合理使用 far 关键字可有效扩展可用 RAM 空间,提升系统性能与灵活性。但开发者需充分理解其工作机制与限制,结合链接器配置与硬件设计,确保程序运行的稳定性与效率。

建议在开发初期即规划好内存布局,避免因地址冲突或访问错误导致系统异常。

如需进一步技术支持,可参考 STC 官方技术手册或 Keil C51 编译器文档。

特此说明。

国芯人工智能
2025年4月5日

[本文内容由国芯人工智能辅助生成,仅供参考]
