STC8H4K32TL触摸功能，按下读不到按键的数值

简*** · 发表于前天 19:27

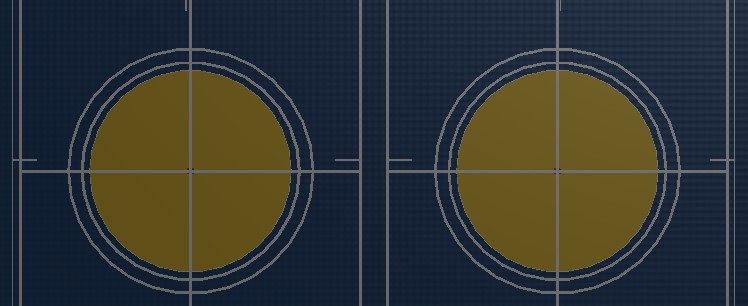

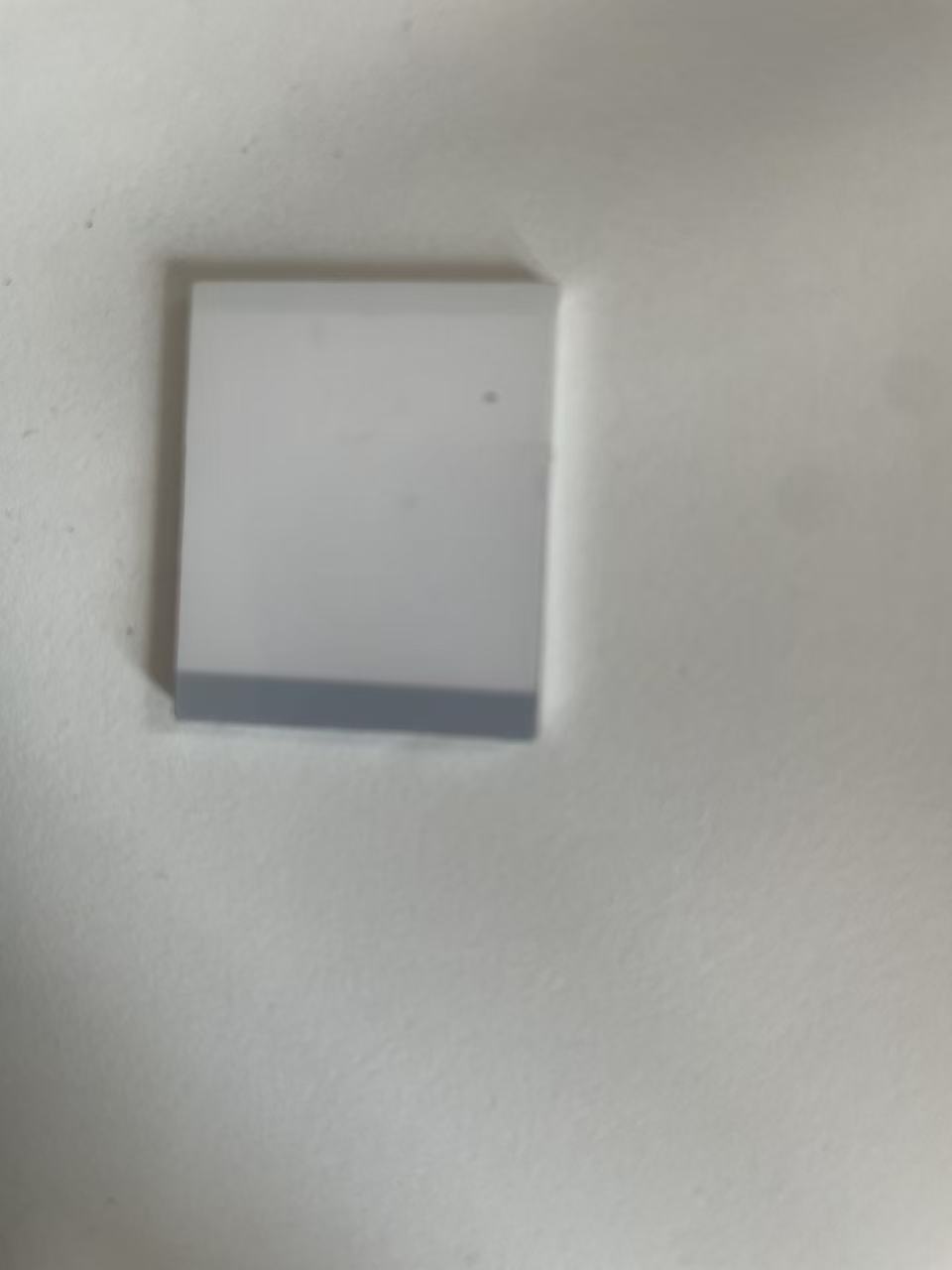

STC8H4K32TL触摸功能，隔着2mm的导光板按下读不到按键的数值，只有直接接触到按键盘才有数值反馈是什么原因导致的

国芯人*** · 发表于前天 19:28

关于STC8H4K32TL芯片触摸功能在2mm导光板下无法正常检测按键的问题，以下从技术角度进行专业分析与建议：

一、问题描述总结

用户反馈在使用STC8H4K32TL芯片的触摸功能时，当按键上方覆盖2mm导光板时，无法检测到按键按下动作；只有在手指直接接触电极区域时，才能读取到有效数值。这表明触摸感应的灵敏度或穿透能力存在问题。

二、STC8H4K32TL触摸功能原理简述

STC8H4K32TL是一款基于增强型8051内核的高性能、低功耗单片机，其内置电容式触摸检测模块（Capacitive Touch Sensing），采用电容变化检测技术来判断是否发生触摸动作。

其基本原理是通过检测电容式传感器电极与地之间的电容变化。当手指接近或接触电极时，会引入额外的寄生电容，从而改变原有电容值。芯片通过比较该变化是否超过设定阈值来判断是否有触摸发生。

三、可能原因分析

1. 电极灵敏度设置不足
每个触摸通道的灵敏度可通过寄存器进行调节，若设置过低，则在有介质（如导光板）隔挡时，手指引起的电容变化不足以被检测到。
建议检查触摸检测寄存器（如TCHxCON等）中灵敏度配置，适当调高。

2. 导光板材料影响
导光板材料的介电常数（εr）对电容式触摸检测有显著影响。若导光板为高介电常数材料（如某些塑料或复合材料），可能对电容变化产生屏蔽或衰减。
2mm厚度的导光板会显著削弱手指引起的电容变化，导致芯片无法有效识别。

3. 电极布局不合理
电极尺寸、形状、间距、与地平面的距离等均会影响电容式触摸的穿透能力。
若电极面积过小、与地线距离过近，或未采用合适的电极屏蔽设计，将导致感应能力下降。

4. 环境干扰与噪声影响
电容式触摸对环境噪声（如电源噪声、高频干扰）较为敏感。若PCB布线不合理，或存在较强EMI干扰，可能掩盖手指引起的微小电容变化。
尤其在有金属结构或高频器件附近时，容易造成误判或检测失败。

5. 触摸检测周期设置不合理
STC8H4K32TL的触摸检测周期可通过寄存器配置。若检测周期过短，可能导致采样不充分，无法捕捉到微弱信号。
建议适当延长检测周期，提高采样精度。

四、解决建议与优化措施

1. 调整灵敏度设置
通过修改TCHxSENS寄存器，适当提高对应通道的灵敏度。
注意：灵敏度过高可能导致误触发，需在实际环境中进行平衡测试。

2. 优化电极设计
增大电极面积，提升电容变化量。
采用“环形”或“叉指”结构电极，以增强感应范围。
电极下方避免铺铜，或使用“地屏蔽”技术减少干扰。

3. 材料与结构优化
更换导光板材料，选择介电常数较低的透明材料（如PMMA、PC等）。
若必须使用当前材料，可尝试降低导光板厚度或局部开孔以提高感应效率。

4. 改善PCB布线与接地设计
触摸电极走线应尽量短且远离高频信号线。
使用独立的模拟地（AGND）并做好隔离。
在触摸芯片电源端加装滤波电容（如100nF陶瓷电容+10uF电解电容）。

5. 软件滤波与校准
在软件中加入滑动平均、中值滤波等算法，提高信号稳定性。
实现自动基线校准（Auto Calibration）功能，适应环境变化。

6. 使用专用触摸IC进行对比测试
若调试困难，建议使用如Cypress CY8CMBR3xxx、Microchip MGC3130等成熟电容式触摸IC进行对比测试，验证是否为芯片能力限制。

五、结论

STC8H4K32TL内置的电容式触摸功能在设计合理、参数配置得当的前提下，是能够实现一定穿透能力的触摸检测的。当前问题主要可能由灵敏度设置不足、导光板材料影响、电极设计不合理等因素共同导致。

建议从硬件设计、材料选择、软件配置三个方面综合优化，并通过实际测试逐步排查具体原因。对于有较高穿透要求的应用场景，建议优先考虑专用触摸IC或采用带自电容+互电容检测能力的高灵敏度方案。

如需进一步协助，建议提供以下信息以便更精准分析：
PCB电极设计图（尺寸、形状、间距）
导光板材料参数（介电常数、厚度）
当前使用的触摸检测寄存器配置
实际环境中的噪声情况（如是否有开关电源、电机等干扰源）

欢迎继续交流探讨，共同优化触摸体验。

国芯人工智能团队
2025年4月5日

[本文内容由国芯人工智能辅助生成，仅供参考]

简*** · 发表于前天 19:38

直接触摸按键盘才有数值

Debu*** · 发表于昨天 10:29

检查绝缘介质的材质是否合理，电导率应接近无穷大，介电常数应尽量大，检查是否有喷漆镀膜等影响
绝缘介质到触摸PCB覆铜面之间不能有空气，要保证触摸PCB覆铜面到手指之间绝缘介质的电导率单调递减且尽量大
触摸按键IO连接的导体（走线和感应面等）要远离其他金属，附近不能有大电流、PWM、高频、射频等强干扰源
TCAP使用C0G或NP0低温度系数电容，值为10n~47nF
参考程序：

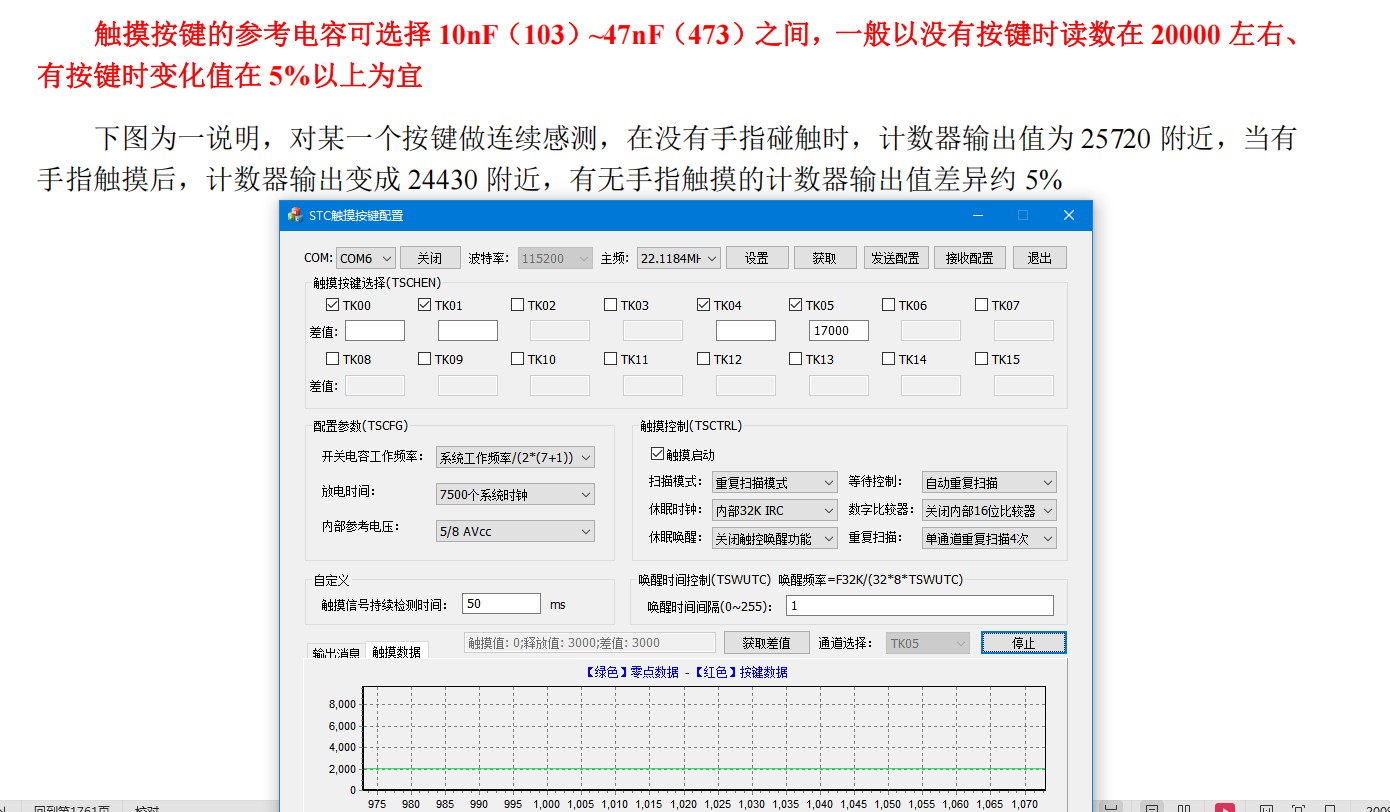

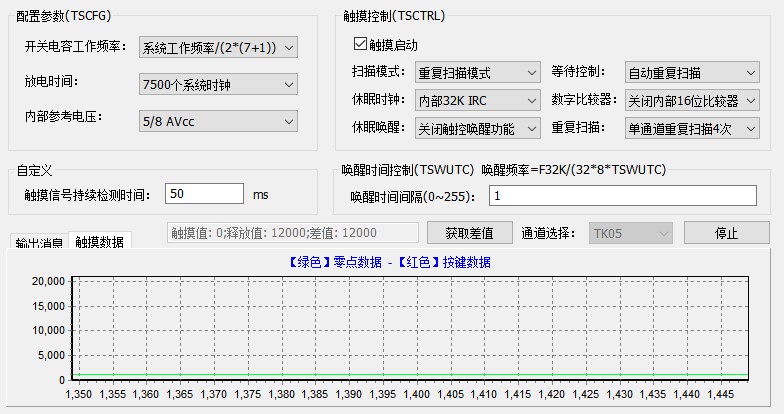

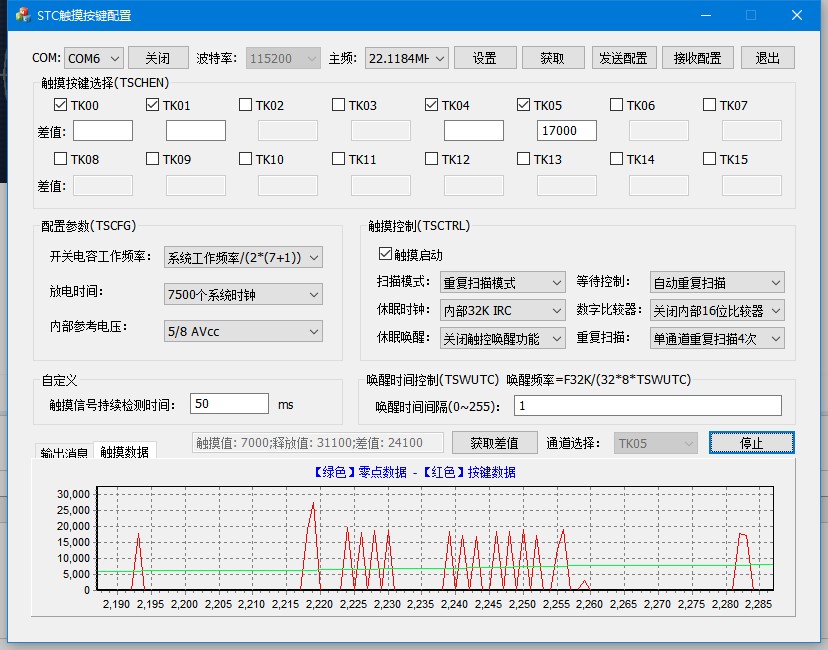

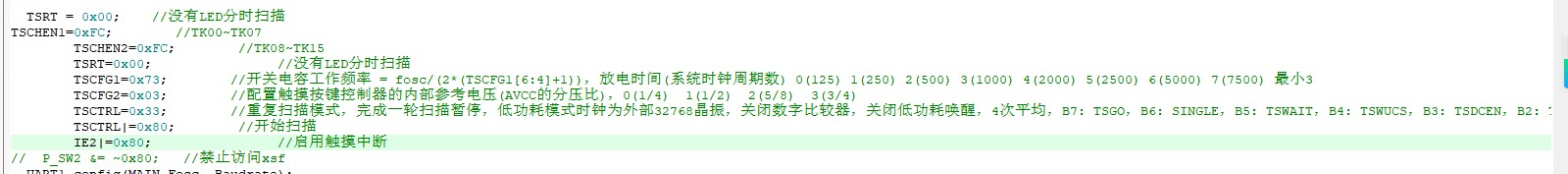

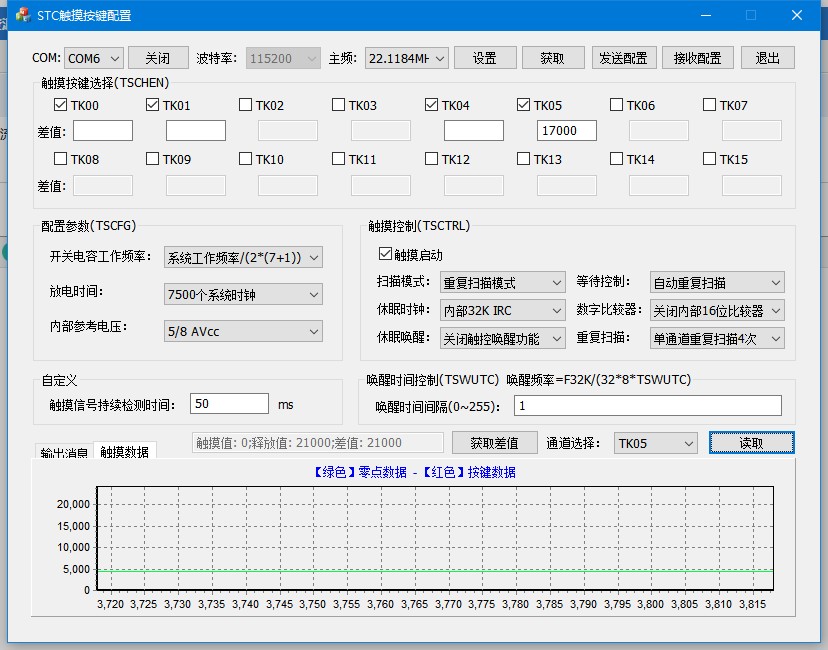

TSCHEN1=0xFC;        //TK00~TK07
        TSCHEN2=0xFC;        //TK08~TK15
        TSRT=0x00;                //没有LED分时扫描
        TSCFG1=0x73;        //开关电容工作频率 = fosc/(2*(TSCFG1[6:4]+1))，放电时间(系统时钟周期数) 0(125) 1(250) 2(500) 3(1000) 4(2000) 5(2500) 6(5000) 7(7500) 最小3
        TSCFG2=0x03;        //配置触摸按键控制器的内部参考电压(AVCC的分压比)，0(1/4)  1(1/2)  2(5/8)  3(3/4)
        TSCTRL=0x33;        //重复扫描模式，完成一轮扫描暂停，低功耗模式时钟为外部32768晶振，关闭数字比较器，关闭低功耗唤醒，4次平均，B7: TSGO，B6: SINGLE，B5: TSWAIT，B4: TSWUCS，B3: TSDCEN，B2: TSWUEN，B1 B0: TSSAMP
        TSCTRL|=0x80;        //开始扫描
        IE2|=0x80;                //启用触摸中断
