关于Modbus RTU通信中从机地址修改后无法通信的问题，我们可以从以下几个方面进行分析和排查：
一、Modbus RTU通信机制简要回顾
Modbus RTU是一种常用的串行通信协议，广泛应用于工业自动化系统中。其通信方式为主从结构，一个主站可以与多个从站通信，每个从站具有唯一的地址（通常为1~247）。主站通过发送包含从站地址的请求帧，指定目标从站进行数据读写操作。
Modbus RTU帧结构如下：
复制代码
其中，地址域为1字节，表示目标从站地址（0x00~0xF7，即0~247）。
二、从机地址修改后的常见问题分析

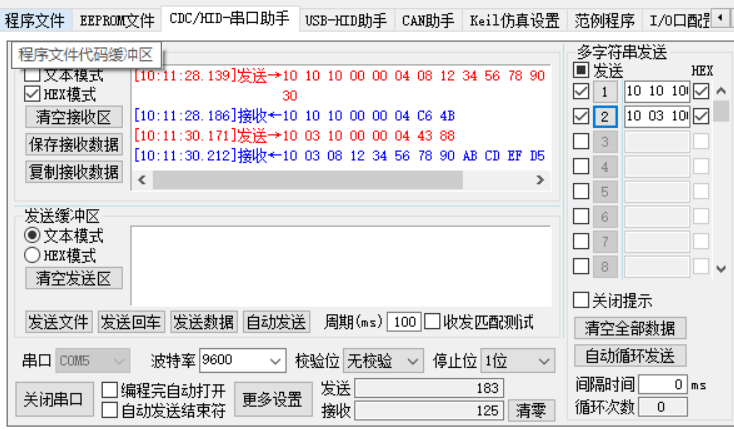

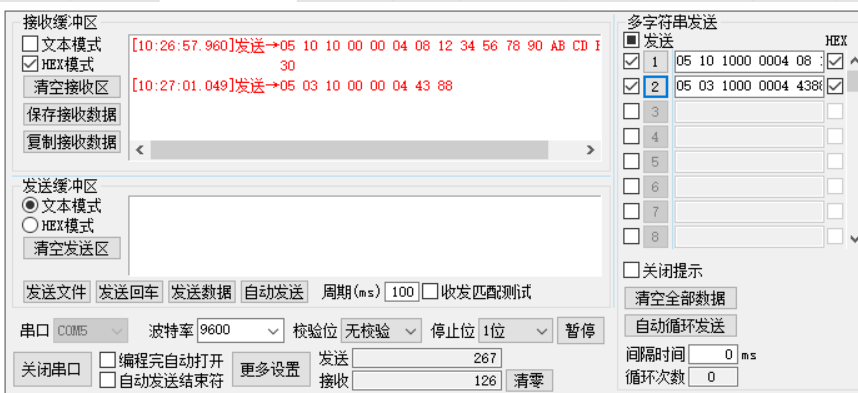

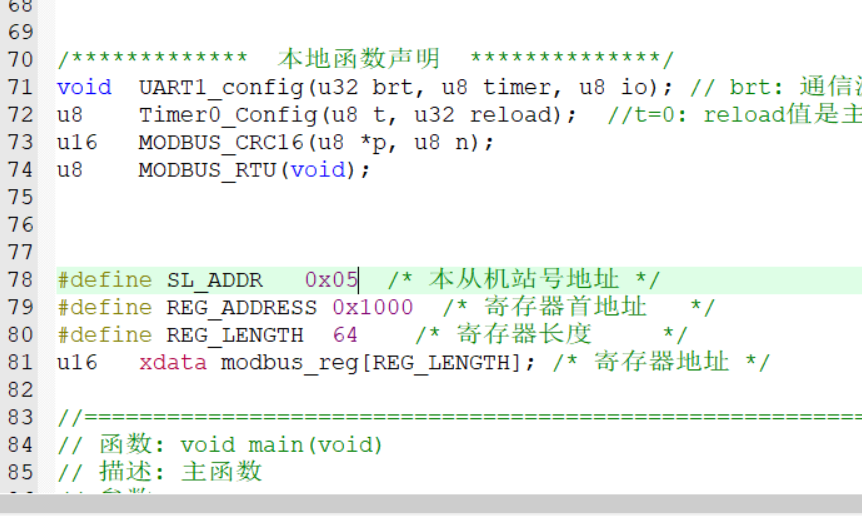

从您的描述来看，原地址为10（0x0A）时通信正常，修改为05（0x05）后无法接收到数据。可能的原因包括以下几个方面：
1. 地址配置未正确写入或保存
问题描述：部分设备在修改从机地址后，需要将新地址写入非易失性存储器（如EEPROM）中，否则重启后地址会恢复为默认值。
建议操作：
检查设备是否有“保存配置”或“写入EEPROM”的相关命令或操作；
确保地址修改后执行了保存操作；
重启设备后再次确认地址是否仍为05。
2. 主站发送地址不匹配
问题描述：主站发送的从站地址必须与从站配置的地址完全一致，否则从站不会响应。
建议操作：
使用Modbus调试工具（如Modbus Poll、ModScan等）查看主站发送的请求帧，确认地址是否为0x05；
若使用PLC或HMI作为主站，检查其配置参数是否已同步更新为新地址。
3. 通信参数配置不一致
问题描述：Modbus RTU通信需要主从站的波特率、数据位、停止位、校验方式等参数一致，否则通信失败。
建议操作：
确认从站的通信参数（如波特率9600、8N1等）与主站设置一致；
使用串口调试工具（如XCOM、SSCOM）抓取通信数据，观察是否有乱码或无响应。
4. 地址冲突或超出范围
问题描述：Modbus地址范围为1~247，0为广播地址，不能作为从站地址使用。
建议操作：
确保设置的地址为合法范围（1~247）；
检查总线上是否有其他设备地址也为05，避免地址冲突。
5. 硬件或通信线路问题
问题描述：通信线路接触不良、屏蔽未接、电平不匹配等硬件问题也会导致通信异常。
建议操作：
检查通信线是否连接牢固；
使用示波器或逻辑分析仪检测RS485差分信号是否正常；
确保从站设备供电正常，不影响通信功能。
三、调试建议与步骤
为了更高效地定位问题，建议按照以下步骤进行调试：
1. 使用Modbus调试工具发送请求
使用Modbus Poll或ModScan工具，手动设置从站地址为05，发送读取寄存器请求；
观察是否有响应返回，若无响应，则问题可能出在从站地址或通信参数。
2. 查看从站设备手册
确认设备是否支持通过Modbus协议修改从站地址；
查阅设备说明书中关于地址修改的详细步骤，确保操作流程正确。
3. 使用串口助手抓包分析
使用串口助手（如XCOM、SSCOM）监听主从通信数据；
观察主站是否发送了地址为05的请求帧；
检查从站是否有响应帧返回，响应帧的地址是否也为05。
4. 尝试恢复默认地址测试通信
将从站地址恢复为原地址10，测试是否可以重新通信；
若恢复后通信正常，则说明问题出在地址修改流程或配置上。
四、典型问题排查案例参考
案例一：地址未保存
某PLC作为Modbus从站，用户修改地址为05后通信失败。经检查发现，该PLC需要在修改地址后调用“保存配置”函数，否则掉电后地址恢复为默认值。解决方法：调用保存函数后通信恢复正常。
案例二：主站地址配置未更新
某HMI作为Modbus主站，用户修改从站地址为05后未在HMI工程中更新对应设备地址，导致通信失败。解决方法：在HMI组态软件中更新从站地址为05后通信恢复。
案例三：通信参数不一致
某变频器作为Modbus从站，用户修改地址后通信失败。使用串口助手抓包发现数据乱码，进一步检查发现从站波特率为19200，而主站设置为9600。解决方法：统一波特率后通信正常。
五、总结与建议
在Modbus RTU通信中修改从机地址后无法通信，常见的原因包括：
地址未正确保存；
主站地址配置未同步；
通信参数不一致；
地址冲突或非法地址；
硬件或通信线路问题。
建议您按照上述排查步骤逐一检查，重点确认地址是否正确写入并保存、主从站配置是否一致、通信参数是否匹配。如有可能，使用Modbus调试工具和串口助手进行辅助分析，将有助于快速定位问题根源。
如您能提供更详细的设备型号、通信参数、修改地址的具体方法等信息，可进一步帮助分析问题所在。
如需进一步技术支持，欢迎继续交流。
