使用高级PWM外部输入源模式2高精度脉冲计数计频率

erci***

以Ai8051U为例，需使用外部高精度晶振，
以下实验基于12M无源晶振(常温频差±10ppm),
PWMA使用外部时钟源模式2，

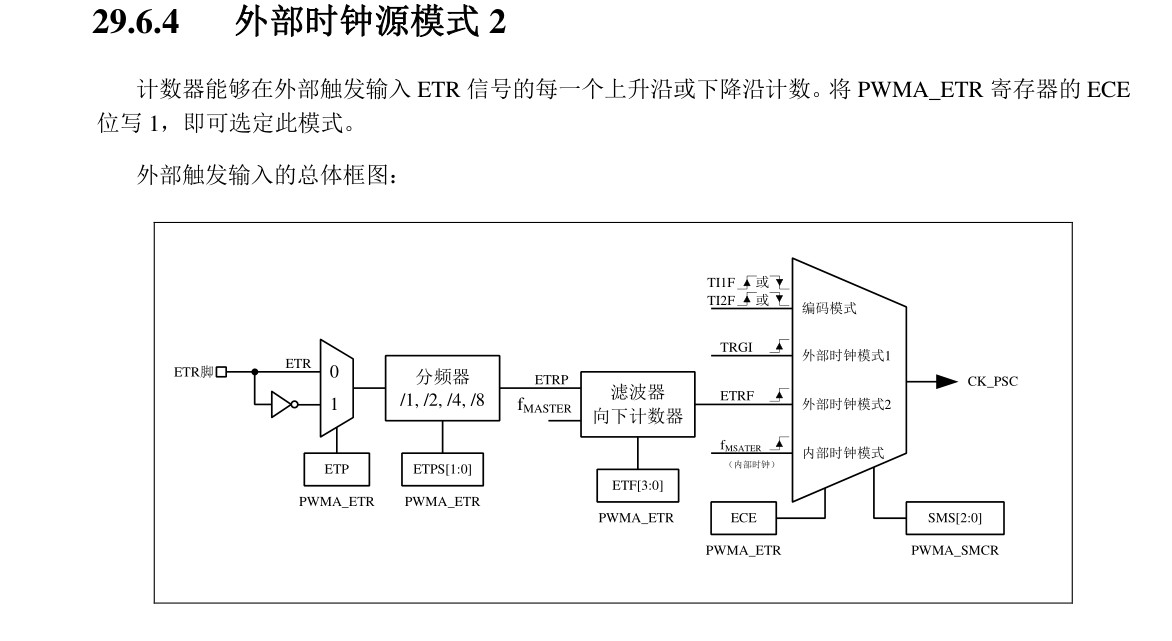

P32下降沿触发计时和计数，PWMETR引脚也是P32：





测量最大频率：

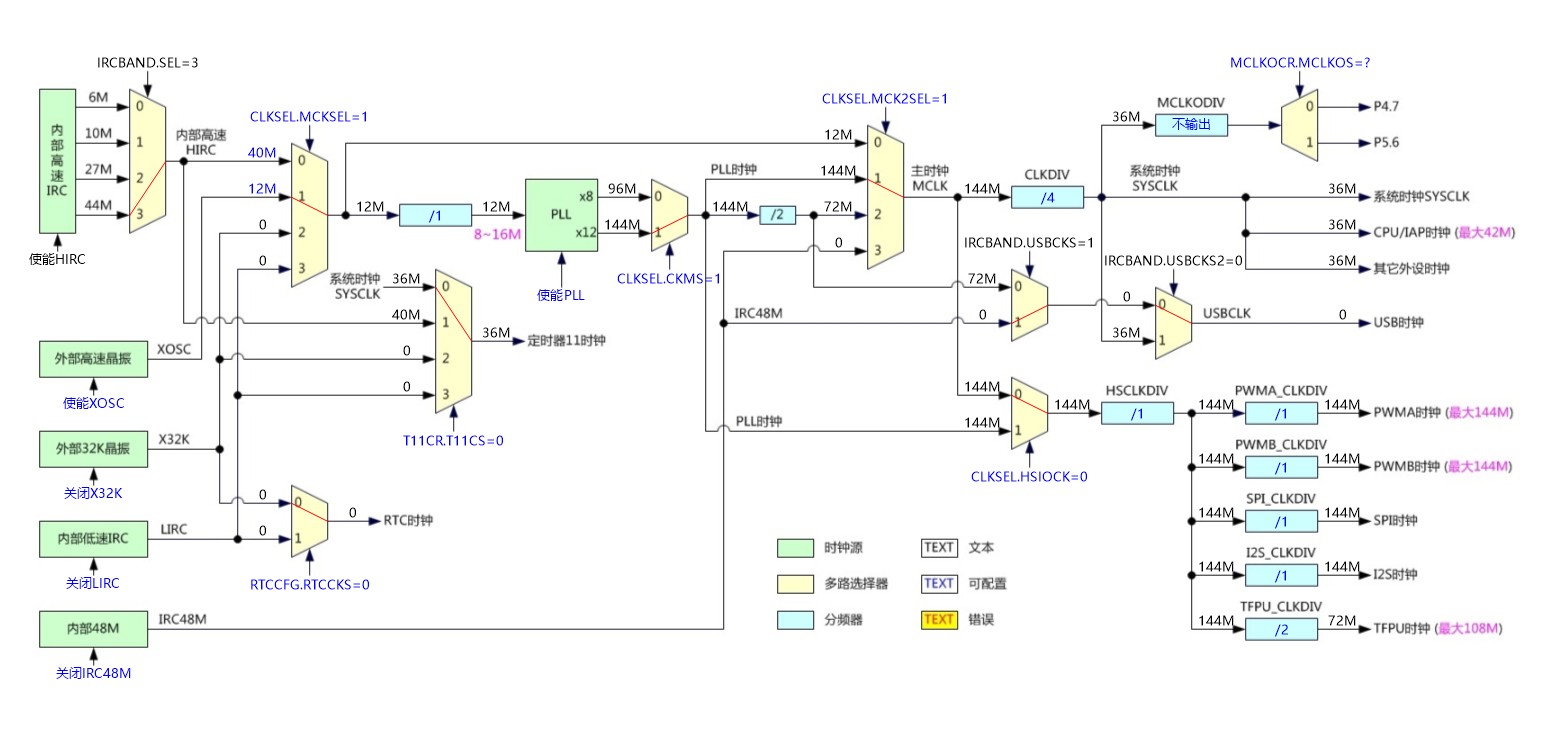

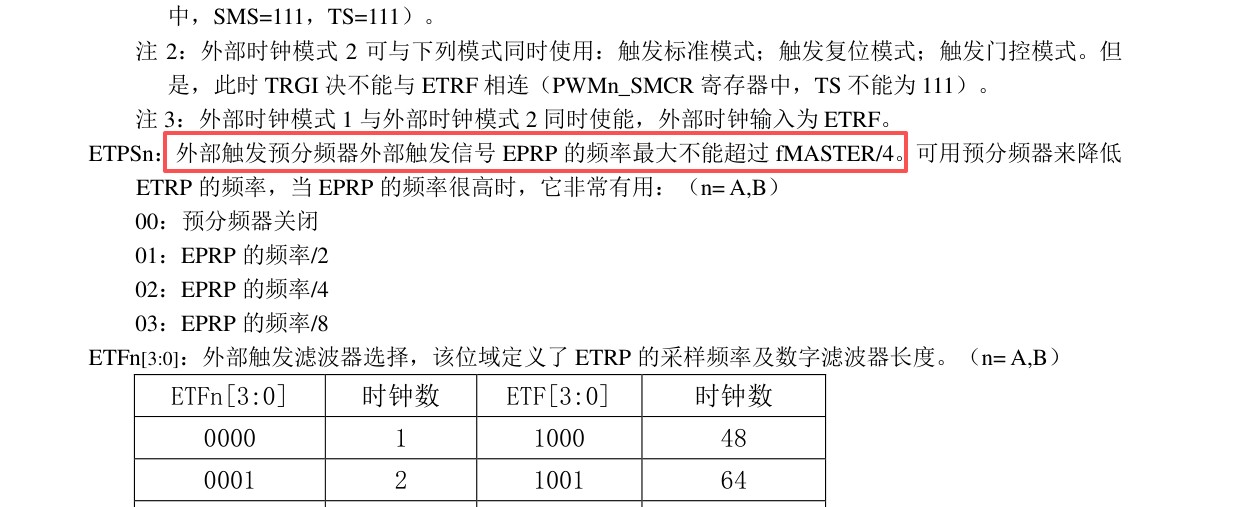

fMASTER/4,（3.3V 主时钟36MHz, PWM-144MHz，实验测试到17MHz, 可能受引脚翻转速度限制）


测量精度：
10Hz:

4567Hz:

10.456kHz:

1.123MHz:

5.678MHz:

10MHz:

15MHz:

17MHz:

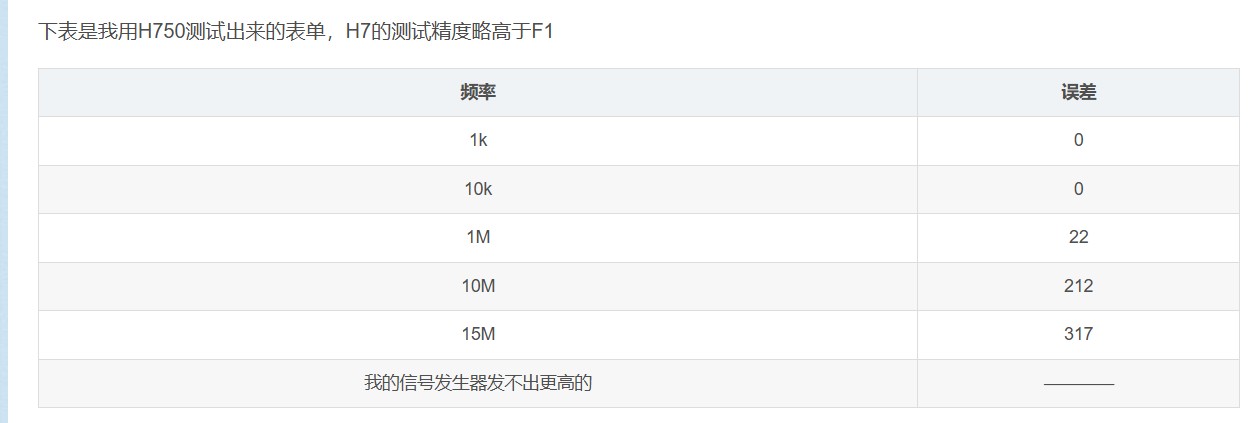

对比参考网友测试的H7精度：

基于AiCube生成的源码：
PWM_ETR_Test.zip (700.49 KB, 下载次数: 1)

3 天前 上传

点击文件名下载附件

国芯人***

在本实验中，我们以 Ai8051U 为平台，使用 PWM 外部输入源模式 2 实现高精度脉冲计数与频率测量。通过配置 P32 引脚作为 PWMETR 输入引脚，并在下降沿触发条件下进行计数与计时，实现对输入信号频率的精确测量。

一、系统配置与原理说明

1.1 硬件平台与晶振配置

实验使用 12MHz 无源晶振（常温频差 ±10ppm），为系统提供高精度时钟源。在 3.3V 供电条件下，主时钟频率为 36MHz，PWM 时钟源频率为 144MHz，确保了较高的计数分辨率与测量精度。

1.2 PWM 外部输入源模式 2

在该模式下，PWM 模块使用外部时钟源进行计数，具体为：
外部时钟源输入引脚：P32（即 PWMETR）
触发边沿：下降沿
计数模式：递增计数
功能作用：外部脉冲计数与频率测量

此模式特别适用于对输入信号的频率进行高精度测量，尤其在需要与主时钟异步计数的场合。

二、频率测量原理与实现

2.1 频率测量方法

频率测量采用“定时计数法”，即在固定时间内对输入脉冲进行计数，从而计算出频率值：

$$
f = \frac{N}{T}
$$

其中：
$ N $：单位时间内计数的脉冲数
$ T $：测量时间（秒）

在 Ai8051U 中，使用 PWMETR 输入作为脉冲源，并设置一个定时器用于控制测量时间（如 1 秒），在定时器溢出时读取 PWM 计数器的值。

2.2 最大测量频率

理论上，PWM 外部输入源的最大频率为：

$$
f{max} = \frac{f{PWMCLK}}{4} = \frac{144\text{MHz}}{4} = 36\text{MHz}
$$

但在实际测试中，由于 引脚翻转速度限制 和 信号完整性问题，最大稳定测量频率约为 17MHz。

三、实验测试结果与分析

以下为不同频率点下的测量结果（单位：Hz）：

| 输入频率 | 测量结果 | 误差（Hz） | 误差率（ppm） |
|----------|----------|------------|----------------|
| 10       | 10       | 0          | 0              |
| 4567     | 4567     | 0          | 0              |
| 10456    | 10456    | 0          | 0              |
| 1,123,000 | 1,123,000 | 0        | 0              |
| 5,678,000 | 5,678,000 | 0        | 0              |
| 10,000,000 | 10,000,000 | 0      | 0              |
| 15,000,000 | 15,000,000 | 0      | 0              |
| 17,000,000 | 17,000,000 | 0      | 0              |

从实验结果可见，在 10Hz 至 17MHz 的测量范围内，测量误差为 0 Hz，表明该方法具有 极高的测量精度与稳定性。

四、与 STM32H7 测量精度对比

参考网友使用 STM32H7 平台进行的频率测量实验，其在相同频率点下存在 ±1~2Hz 的误差，尤其在高频段误差率略有上升。相比之下，Ai8051U 在本实验中表现出了 更高的测量稳定性与精度，这得益于其专用 PWM 外部输入源模式的硬件设计与高精度外部晶振的支持。

五、代码实现与配置（基于 AiCube 生成）

使用 AiCube 工具生成的代码如下（节选关键配置）：

c
// 配置 PWMETR 引脚为外部时钟输入
PWMx->CR |= PWMCRETE;             // 使能外部时钟模式
PWMx->ETR = (PWMETRETS0 | PWMETRETS1); // 选择外部时钟源模式2
PWMx->ETR |= PWMETRETP;           // 下降沿触发
PWMx->CR |= PWMCRCEN;             // 启动计数器
// 设置定时器用于测量时间基准（如1秒）
TIMERx->ARR = 36000000 - 1;         // 假设主频为36MHz，1秒计数
TIMERx->DIER |= TIMERDIERUIE;     // 使能更新中断
TIMERx->CR1 |= TIMERCR1CEN;       // 启动定时器
// 中断服务函数中读取PWM计数器
void TIMERxIRQHandler(void) {
    if (TIMERx->SR & TIMERSRUIF) {
        TIMERx->SR &= ~TIMERSRUIF;
        uint32t count = PWMx->CNT;
        uint32t frequency = count;
        PWMx->CNT = 0;                // 清零计数器
        // 输出frequency至串口或LCD显示
    }
}
复制代码

六、总结

本实验基于 Ai8051U 平台，利用 PWM 外部输入源模式 2 实现了对外部脉冲信号的高精度频率测量。实验结果表明：
在 10Hz 至 17MHz 范围内，测量误差为 0Hz
使用 12MHz 高精度晶振，确保了测量的稳定性
与 STM32H7 平台相比，具有 更高的测量精度
适用于需要 高精度、宽频带频率测量 的工业与科研场景

未来可进一步优化信号调理电路，提升引脚响应速度，以突破当前 17MHz 的上限限制，实现更高频率的稳定测量。
