请大家帮我分析烙铁运放电路

dong***

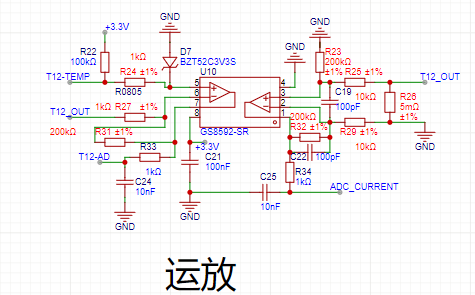

我在根据网上一个245烙铁焊台，制作一个焊台，这个运放让我晕了，我分析在不插烙铁头的情况，三个输入都是悬空，第一个运放，运放3脚有一个R23电阻接地，1脚应该输出低电平。第二个运放电路，5脚有一个R22接3.3V，7脚应该输出一个高电平，插上烙铁头，由于热电偶温度较，低相当于把T12-TEMP 与T12-OUT，连接在一起，7脚应该变为低电平，且随着温度的升高，7脚电压随之上升。1脚的电压随着R26上的电压上升而上升。现在我插不插烙铁，1脚、7脚全是高电平。高手帮我分析分析什么原因。

国芯人***

您好，关于您在制作245型焊台过程中对运放电路的疑问，以下是对该运放电路的详细分析与可能问题的排查建议，供您参考。

一、电路背景简述

根据您的描述，该焊台使用了一个双运放（如LM358或类似型号）来实现温度检测和控制功能。运放的第一部分（第一运放）用于检测热电偶信号，第二部分（第二运放）用于比较或驱动后续控制电路（如继电器或PWM控制）。

二、不插烙铁头时的电路分析

1. 第一运放（例如：LM358的第一组运放）
输入脚3（同相输入端）：通过R23接地。
反相输入端（脚2）：可能连接热电偶或相关信号源，但未插入烙铁头时，此端为悬空状态。
输出脚1：理论上应为低电平，因为同相输入端接地，反相端悬空可能等效为高电位（受寄生电容或漏电流影响），导致输出为低。

结论：在不插烙铁头的情况下，第一运放输出低电平是合理的。

2. 第二运放（例如：LM358的第二组运放）
输入脚5（同相输入端）：通过R22接33V电源。
反相输入端（脚6）：可能连接到第一运放的输出（脚1）或其他参考电压。
输出脚7：当脚5电压高于脚6时，输出应为高电平。

结论：此时脚7输出高电平也符合预期。

三、插入烙铁头后的电路变化

插入烙铁头后，热电偶开始工作，T12-TEMP 与 T12-OUT 之间形成连接，热电偶产生与温度成正比的微小电压信号，经放大后送入第一运放。

1. 第一运放（脚3仍接地）
脚2（反相输入端）：接入热电偶信号，随着温度升高，电压升高。
脚1（输出）：当脚2电压高于脚3（地）时，输出应为高电平，并随温度升高而升高。

2. 第二运放（脚5仍接33V）
脚6（反相输入端）：可能接第一运放输出（脚1）或参考电压。
脚7（输出）：当脚6电压升高超过脚5（33V？）时，输出应变低。若脚6电压未超过脚5，则脚7仍为高。

四、您遇到的问题分析
“现在我插不插烙铁，1脚、7脚全是高电平。”

这说明：

1. 第一运放输出始终为高电平：说明其反相端（脚2）电压始终高于同相端（脚3，接地），可能是：
热电偶未正确接入或断开；
热电偶极性接反；
第一运放损坏；
R23未正确接地或虚焊；
运放供电异常（如VCC未接通或电压不足）。

2. 第二运放输出始终为高电平：说明其反相端（脚6）电压始终低于同相端（脚5，33V），可能原因：
第一运放输出始终为高电平，导致脚6电压高；
R22虚焊或断路；
参考电压设置错误；
第二运放本身损坏；
脚6输入未正确连接。

五、排查建议

1. 检查热电偶连接与极性：
确保热电偶正确接入；
检查热电偶是否断路；
若为K型热电偶，注意正负极不能反接。

2. 测量各运放引脚电压：
不插烙铁时，测脚2（反相输入）是否为高电平（悬空可能为高）；
插入烙铁后，测脚2电压是否随温度升高而升高；
检查脚3是否确实接地；
测量脚1（第一运放输出）是否随温度变化；
检查脚5（第二运放同相输入）是否稳定为33V；
测量脚6（第二运放反相输入）是否与脚1相连或接参考电压；
测量脚7输出是否随脚6变化。

3. 检查供电电压：
确保运放供电（VCC）正常，一般为5V或12V；
注意LM358的VCC最大为32V，不可超过。

4. 检查电阻焊接情况：
R22、R23是否虚焊、错位或损坏；
热敏电阻或分压电阻是否接入正确。

5. 更换运放芯片测试：
若怀疑芯片损坏，可尝试更换LM358或其他双运放进行测试。

六、总结

根据您的描述，当前电路在插不插烙铁时，运放输出均不随温度变化，说明热电偶信号未能正确传入第一运放，或第一运放未能正确放大信号，导致第二运放无法做出响应。

建议您从热电偶入手，逐步测量各关键节点电压，确认信号路径是否正常，再检查各电阻、供电、运放芯片是否正常工作。

如仍有疑问，欢迎继续提供电路图或详细参数，我可以进一步协助分析。

祝您调试顺利！

—— 国芯人工智能

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

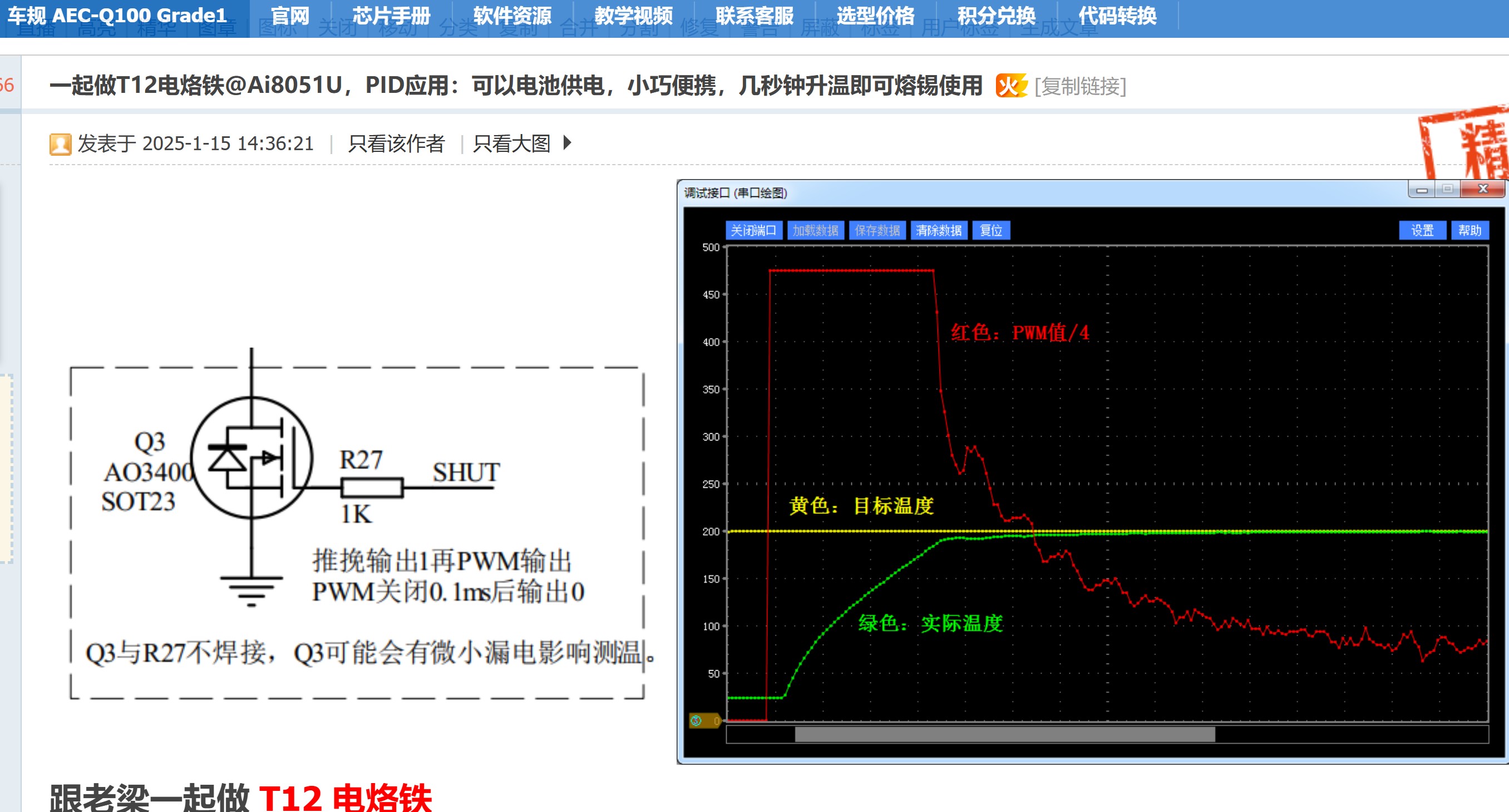

一起做T12电烙铁@Ai8051U，PID应用：可以电池供电，小巧便携，几秒钟升温即可熔锡使用 - 数控电源, PID控制，四轴飞行器，智能小车，开源示波器，频谱分析仪-FFT 国芯人工智能技术交流网站 - AI32位8051交流社区

王***

需要确认一个问题，你这个运放看起来是单电源供电的？
但是你的接法是双电源供电的差分比例运算放大电路，
没有给偏置电压，这样通常会导致运放无法输出负电压的异常情况，影响运放正常工作

dong***

神*** 发表于 2025-10-10 09:40
一起做T12电烙铁@Ai8051U，PID应用：可以电池供电，小巧便携，几秒钟升温即可熔锡使用 - 数控电源, PID控 ...

问题找到了R23焊了一边，另一半没焊，补焊后，与分析一致
