@梁工 您好，
关于您提到的 “PWMB分频不起作用” 的问题，我已仔细阅读了您的描述、附带的代码截图以及项目背景信息。结合您提供的内容，我将从以下几个方面为您进行专业分析，并尝试定位问题原因，提出可能的解决方案。
一、问题概述
您希望使用 定时器2 和 PWMB模块 实现频率同步输出，其中：

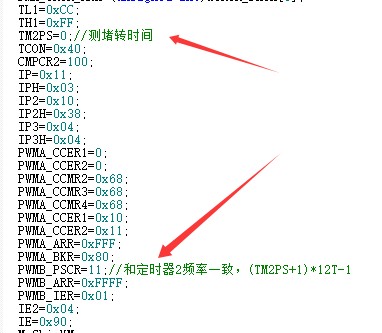

定时器2工作在 12T模式，0分频；
PWMB的预分频寄存器 PWMBPSCR 设置为 11分频；
两者在独立测试程序中工作正常；
但在当前项目中，PWMBPSCR设置无效，无论设置为何值，测得的频率始终与0分频一致；

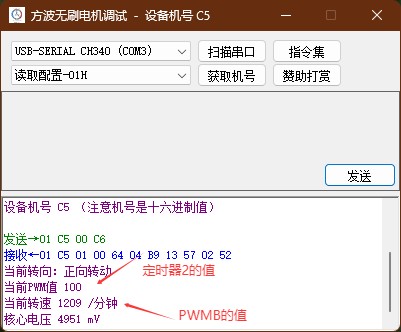

两个定时器测得的值相差十几倍；
寄存器配置已检查无误，与独立测试程序一致。
目标：定位为何 PWMBPSCR配置无效，导致分频不起作用。
二、系统平台与定时器结构分析
1. 单片机平台
型号：STC8H1K17T
主频：24MHz
属于增强型8051内核，支持多定时器、PWM模块等外设。
2. PWMB模块说明（参考STC8系列技术手册）
PWMB模块为定时器驱动的PWM输出模块，其时钟源通常来自系统时钟经过预分频器（PWMBPSCR）；
PWMBPSCR寄存器用于设置预分频系数，决定PWM频率；
预分频系数 = PWMBPSCR + 1；
例如，PWMBPSCR = 11，则分频系数为12，即输入时钟被12分频；
PWM频率 = Fsys / (12 (PWMBPSCR + 1) (PWMBTMR + 1))（具体公式视模式而定）。
三、问题分析与可能原因
根据您提供的信息，问题出现在 项目集成后，而单独测试时正常。这提示问题可能不是寄存器配置错误，而是存在以下几种可能性：
1. 寄存器被重复配置或覆盖
检查是否在主程序、中断服务程序或其他模块中重复配置了PWMBPSCR寄存器；
特别是中断服务程序中是否调用了某些PWM初始化函数；
某些库函数或驱动函数可能在运行过程中自动重置PWMBPSCR；
建议使用调试器或打印寄存器值的方式，在初始化后和运行中分别查看PWMBPSCR的值是否被修改。
2. PWMB模块被其他模块干扰
STC8系列单片机中的定时器和PWM模块可能存在时钟源共享或冲突；
检查PWMB是否与其他定时器（如定时器2）共用了某个时钟源或控制寄存器；
是否有其他模块启用了PWMB时钟，导致其行为异常；
建议检查系统时钟配置寄存器（如CLKDIV） 和 PWMB的使能寄存器（PWMBCTRL）。
3. 编译器优化或变量作用域问题
若PWMBPSCR是通过变量赋值而非直接写入寄存器，可能存在编译器优化导致赋值无效；
检查变量是否为volatile类型；
确保编译器没有对关键寄存器赋值进行优化；
建议直接使用宏定义或直接寄存器写入方式赋值，例如：
- c
- PWMBPSCR = 11; // 直接操作寄存器
4. 项目中存在多个PWM模块或冲突配置
检查是否启用了其他PWM通道（如PWMA），是否存在共用资源冲突；
PWMB可能依赖于某个通用定时器作为时钟源，若该定时器被其他模块占用，可能导致PWMB行为异常；
建议检查是否启用了PWMB的独立时钟源，或其依赖的定时器是否被其他模块修改。
5. 初始化顺序问题
若PWMB模块的初始化在某些系统初始化（如时钟配置、IO配置）之前执行，可能导致配置无效；
建议确保PWMB初始化在系统时钟配置完成后执行；
可尝试将PWMB初始化代码放在main函数末尾或主循环前，确认初始化顺序无误。
四、建议的排查步骤
为了更系统地定位问题，建议您按照以下步骤进行排查：
步骤1：确认寄存器写入有效性
在初始化PWMB后，立即读取并打印PWMBPSCR的值；
示例代码：
- c
- PWMBPSCR = 11;
- printf("PWMBPSCR = %d\n", PWMBPSCR);
如果打印值不是11，说明写入失败，可能是寄存器地址错误或被保护；
如果值正确但功能无效，说明寄存器未被PWMB模块正确识别。
步骤2：使用调试器观察寄存器状态
使用调试器（如STC-ISP调试模式）观察PWMBPSCR寄存器的实际值；
观察PWMBTMR、PWMBCTRL等寄存器的状态；
判断是否因某些条件未满足（如未启动PWM模块）导致配置未生效。
步骤3：隔离测试
将当前项目的PWMB初始化代码单独提取出来，建立一个最小可运行的测试工程；
使用与项目相同的编译环境和配置；
若单独测试正常，则说明项目中存在干扰因素；
可尝试逐步加入项目中其他模块代码，定位冲突点。
步骤4：检查全局中断与中断嵌套
若项目中启用了全局中断（EA = 1），某些中断服务程序可能会修改PWMB相关寄存器；
检查中断服务函数中是否有对PWMB模块的操作；
建议在初始化后关闭中断，测试PWMB功能是否正常。
五、可能的解决方案
根据上述分析，以下是几种可能有效的解决方法：
1. 强制重新写入PWMBPSCR
在主循环中定期重新写入PWMBPSCR寄存器，确保配置生效；
示例：
- c
- while (1) {
- PWMBPSCR = 11;
- DelayMs(10);
- }
2. 使用独立定时器驱动PWMB
若PWMB依赖于某个定时器作为时钟源，可考虑将其与定时器2分离；
例如使用定时器3或定时器4作为PWMB的时钟源，避免冲突；
检查手册确认PWMB是否支持切换时钟源。
3. 更新固件或库函数
若使用的是第三方库或驱动函数，建议更新到最新版本；
检查是否有已知BUG或兼容性问题；
可尝试改用官方SDK或原厂示例代码进行测试。
六、总结
综上所述，您遇到的问题很可能不是寄存器配置错误，而是由于以下原因之一导致：
寄存器被其他代码覆盖；
模块间资源冲突；
初始化顺序或中断干扰；
编译器优化导致写入无效。
建议您优先通过调试器或打印寄存器值的方式确认PWMBPSCR是否被正确写入，再逐步排查干扰因素。
如需进一步分析，建议上传完整的代码工程（或最小复现代码）以便更准确地定位问题。
如仍有疑问，欢迎继续交流。
祝项目顺利！
