楼主你好，关于你提到的 STC32G128K 的 UART3 无法接收计算机发送的字符串的问题，这是一个在串口通信中常见的故障现象。我们可以从以下几个方面来排查和解决这个问题：
一、硬件连接检查
1. 电平转换是否正确

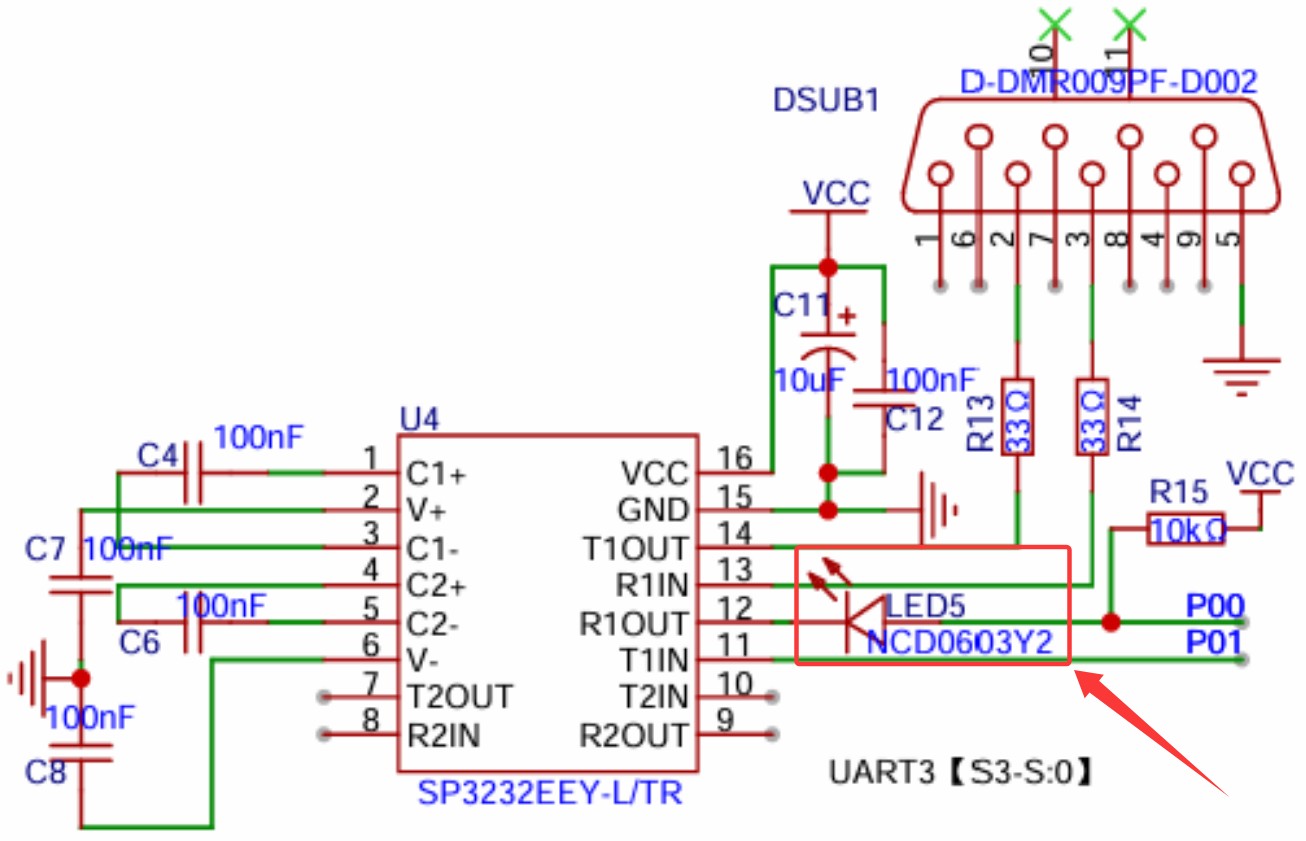

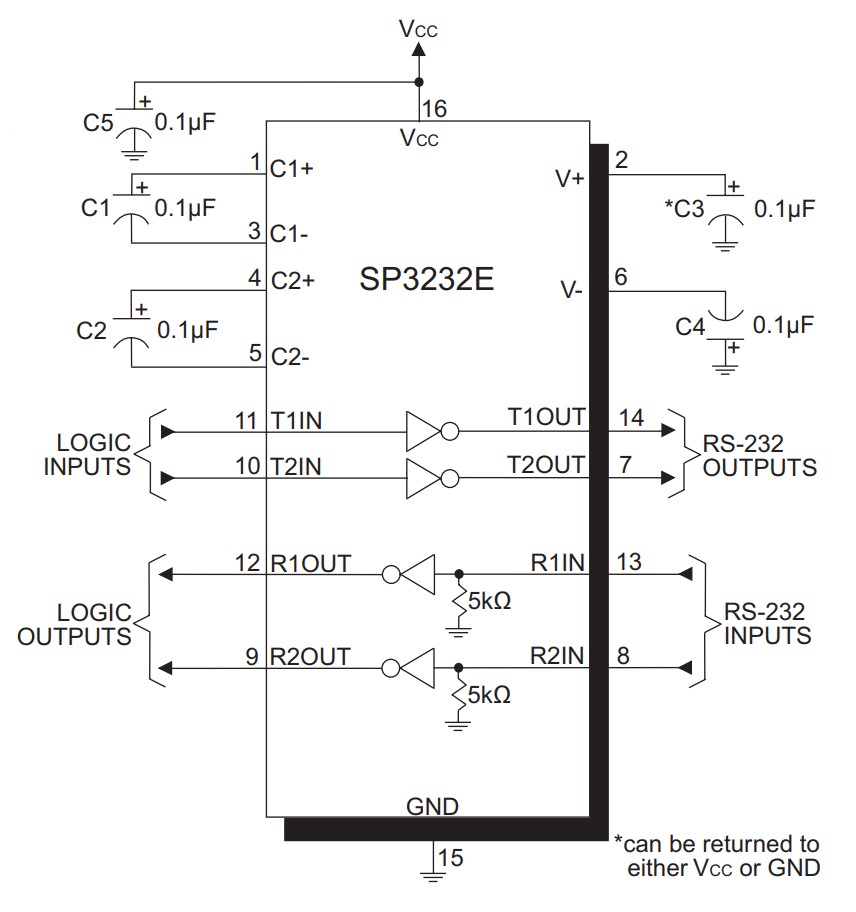

STC32G128K 是 3.3V 或 5V 的 MCU，而计算机的 RS232 接口是 ±12V 的电平，不能直接连接。必须使用如 MAX232、MAX3232 等电平转换芯片进行电平匹配。请确认是否使用了正确的电平转换模块，并且 TXD 和 RXD 是否交叉连接（即 MCU 的 RXD 接转换模块的 TX，反之亦然）。
2. 引脚是否正确
确认你使用的是 UART3 的正确引脚。STC32G128K 可能有多个 UART 接口，需要确认你配置的是 UART3，并且对应的 RXD3 和 TXD3 引脚已经正确连接。
3. 焊接与接触问题
检查电路板上的 RXD3 引脚是否虚焊、短路或接触不良。可以使用万用表测量 RXD3 引脚是否有信号输入。
二、软件配置检查

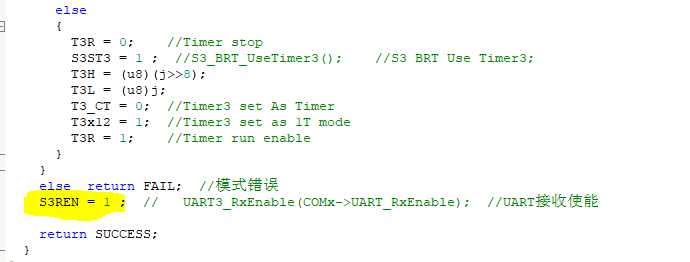

1. UART3 初始化是否正确
检查 UART3 的初始化配置是否与计算机端的串口设置一致，包括波特率、数据位、停止位、校验位等参数。例如，若计算机设置为 9600, 8, N, 1，则 MCU 端也应配置为相同参数。
2. 中断或轮询方式是否启用
如果你使用中断方式接收数据，请确认是否开启了全局中断和 UART3 接收中断，并且中断服务函数是否正确编写。若使用轮询方式，则应检查是否调用了接收函数并正确判断接收标志位。
3. 缓冲区或变量问题
检查接收缓冲区是否被正确分配，是否在接收后及时处理数据。例如，接收函数是否将数据存入正确的变量或数组，是否有溢出或覆盖现象。
4. 是否启用多串口复用功能
STC32 系列单片机的 UART 引脚可能与其他功能复用，请确认是否通过寄存器配置将 UART3 的 RXD/TXD 映射到了正确的引脚上。
三、调试建议
1. 使用串口助手测试通信方向
可以使用串口助手（如 XCOM、SSCOM）向 MCU 发送字符，同时用逻辑分析仪或示波器观察 RXD3 引脚是否有电平变化，以确认信号是否到达 MCU。
2. 反向测试
将 MCU 的 TXD3 接到另一台设备的 RXD（例如另一块单片机或 USB 转 TTL 模块），测试是否能正常发送数据，以确认 UART3 是否工作正常。
3. 简化测试程序
编写一个最简测试程序，仅初始化 UART3 并在收到字符后回显，观察是否能收到数据。这样可以排除其他代码干扰。
四、可能的常见问题总结
| 问题类型 | 可能原因 | 解决方案 |
|----------|----------|-----------|
| 硬件问题 | 电平不匹配、引脚错误、焊接问题 | 使用电平转换芯片，检查引脚连接，重新焊接 |
| 配置错误 | 波特率不一致、中断未开启 | 核对串口配置，确保中断或轮询方式启用 |
| 软件逻辑问题 | 缓冲区未处理、接收函数未调用 | 检查接收逻辑，添加调试输出 |
| 引脚复用问题 | UART3 未映射到正确引脚 | 查阅数据手册，配置复用寄存器 |
五、结语
如果你已经确认硬件连接无误、电平转换正确、串口配置一致，但仍无法接收数据，建议你贴出 UART3 初始化代码和接收部分的代码，便于进一步分析具体问题所在。
希望以上分析对你有所帮助，祝你早日解决问题！
如有进一步疑问，欢迎继续交流。
[本文内容由国芯人工智能辅助生成，仅供参考] |
|
